以7. 4kW的电功率进行交流充电时，便捷充电系统（KLE）的主要任务是将交流电压转换为直流电压。通过从整流器中切换完成该任务。该功率电子装置由KLE控制单元控制。
    便捷充电系统在输出侧提供最大3. 7kW的电功率。组合电机电子伺控系统（EME）功率电子装置的3. 7kW电功率就足以在有利的条件下在3～4h内将高压蓄电池完全充满。
    便捷充电系统虽然以明显超过90％的高效率工作，但在满功率输出时也需要主动式冷却。因此，将便捷充电系统集成在电动驱动装置的冷却循环内。
不同国家具有不同类型的便捷充电系统（KLE）。组合充电型KLE系统端子分布如图3-104所示。

    3. 7kW电功率的交流充电在许多国家都是标准装备。该充电方式的一大优势是，高压蓄电池充电时充电电缆可以连接在任意一个有保护触头的常用家庭插座上。因此，最大充电电流也限制在最大16A。

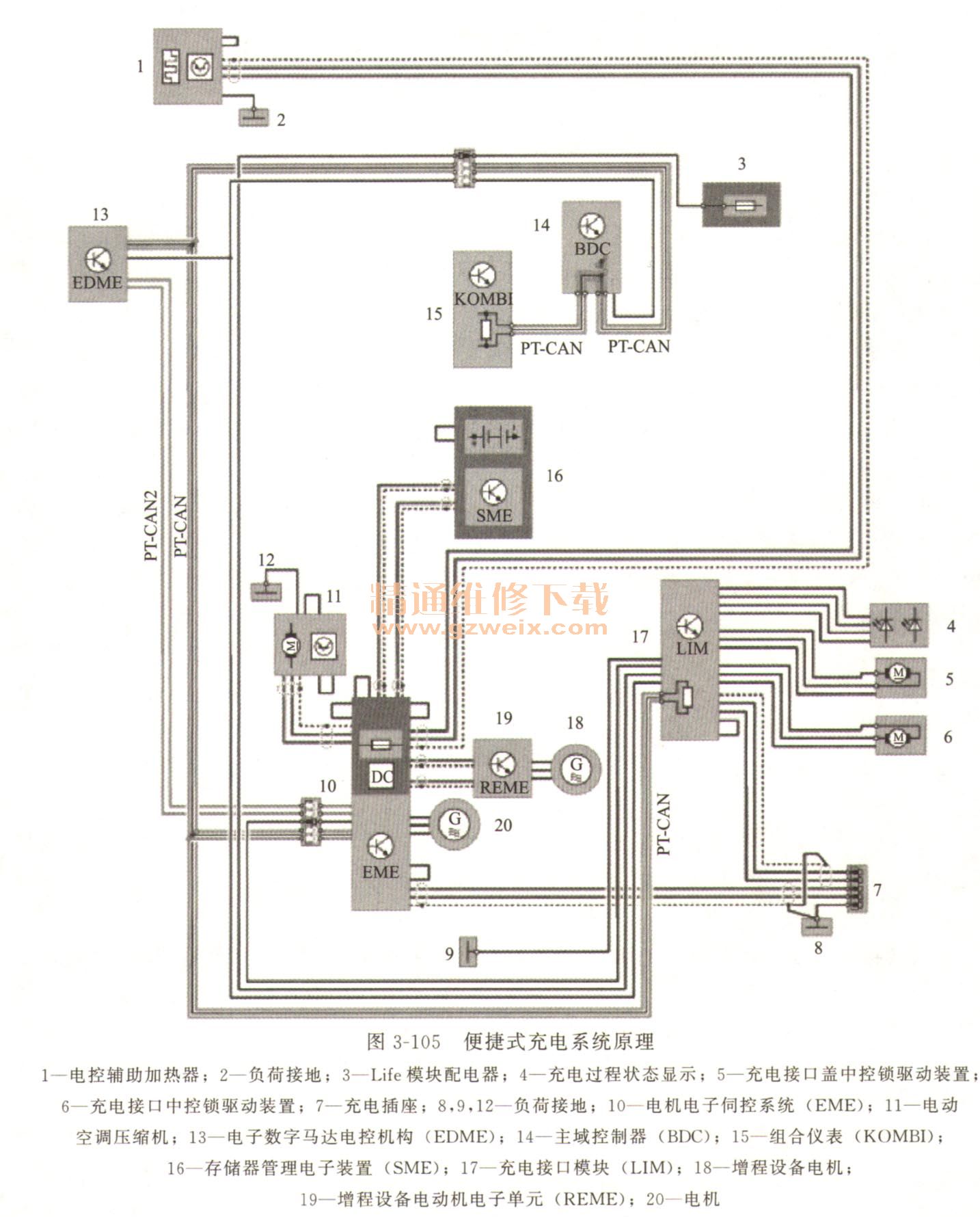

    便捷式充电管理系统连接网络如图3-105所示。
