车载充电器功能如下。
    ①提供与电池管理系统之间的CAN通信。
    ②以电池管理系统的需求，在最大功率范围内为高压电池充电。
    ③高压安全：提供输出反接保护、高压端口残压控制、故障自关断功能。
    ④热管理：以风冷方式进行冷却。
    快充功能可在30min内将电池充到80%。快充接口位置与端子分布如图3-120、图3-121所示。

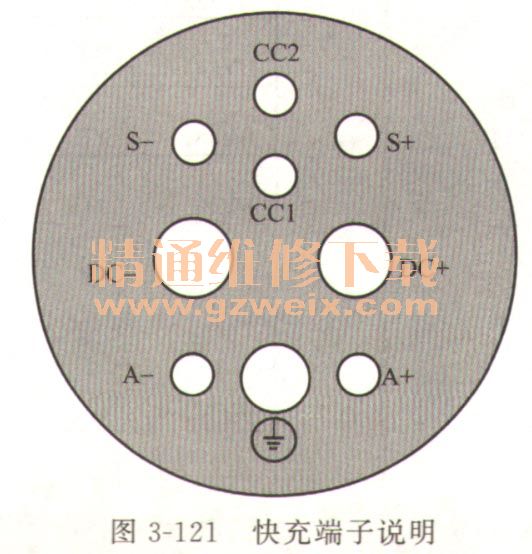

    图3-121中所示各符号说明如下。
    ①S＋：即BY186-1，本地CAN2-H。
    ②S－：即BY186-2，本地CAN2-L
    ③CC1：即BY186-3，快充充电连接指示灯信号接地。
    ④CC2：即BY186-6，快充充电连接指示灯信号。
    ⑤DC－: 310V高压直流电源负极。
    ⑥DC＋ : 310V高压直流电源。
    ⑦A－：即BY186-5，快充充电唤醒信号接地。
    ⑧A＋：即BY186-4，快充充电唤醒信号。
    ⑨╧：屏蔽接地。
    BY185-8/9：慢充唤醒信号。将慢充线手柄与慢充口连接好后，如慢充线插头插入220V交流电源插座，则该信号电压为10v；如慢充线插头未插入220V交流电源插座，则该信号电压为0v。
BY185-1：由BMS提供的12V常火电源。

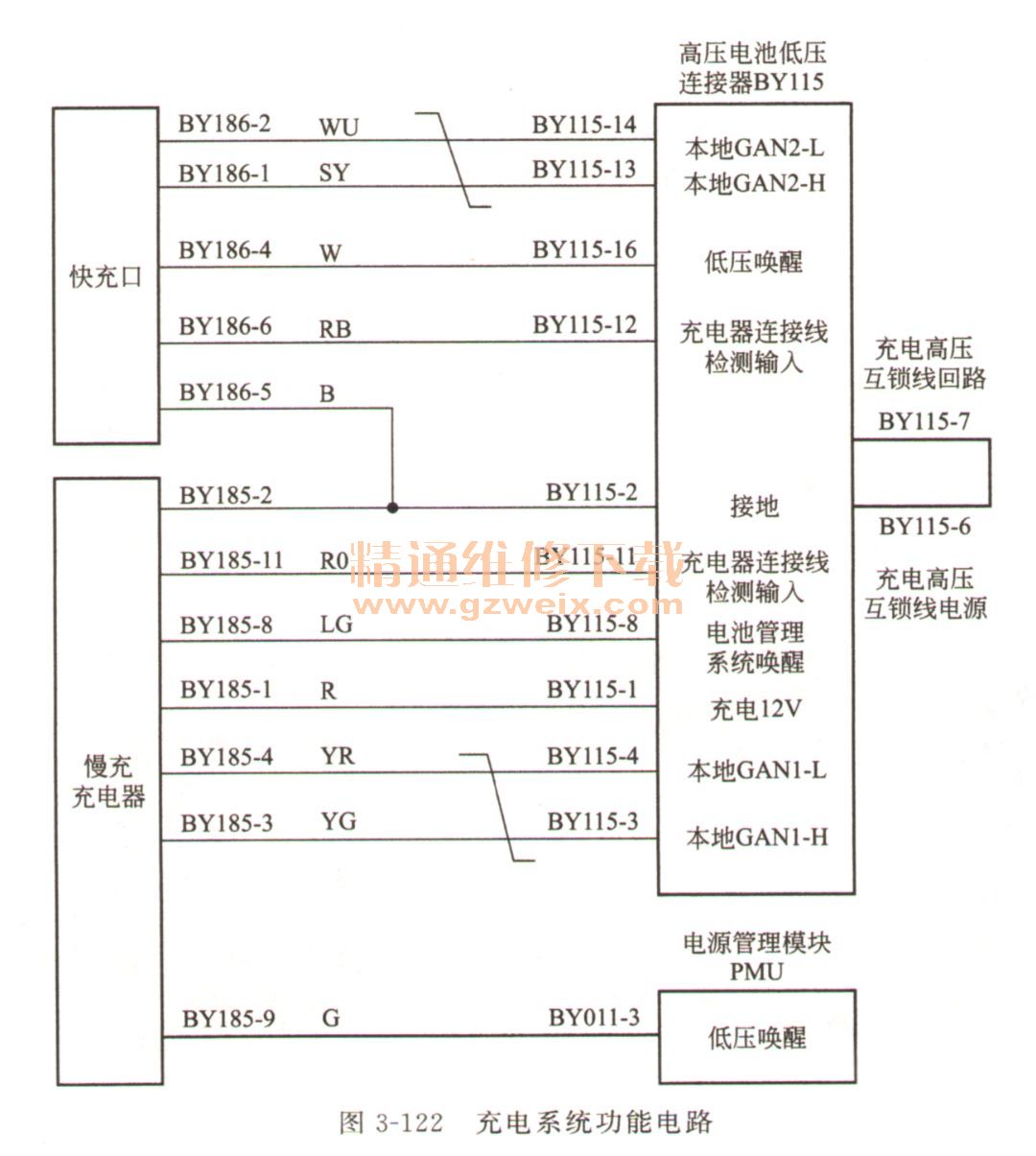

    BY185-11：慢充连接指示灯信号线。当满足以下情况中的任一个，该信号电压为3. 8V：慢充线手柄与慢充口连接好后，点火开关ON，未供220V交流电；慢充线手柄与慢充口连接好后，点火开关OFF，供220V交流电；充电连接管理电路如图3-122所示。
