某型号龙头把手疲劳断裂分析
来源:摩托车技术  作者:佚名  2015-03-28 08:52:46

    4 改进措施

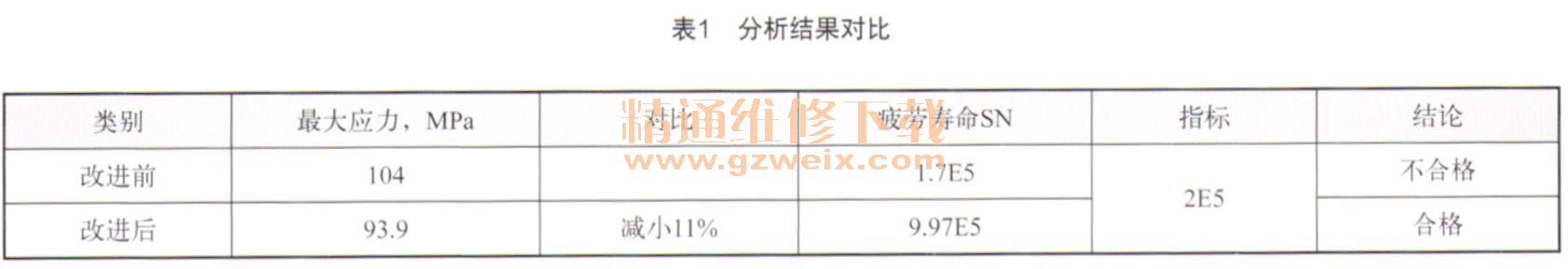

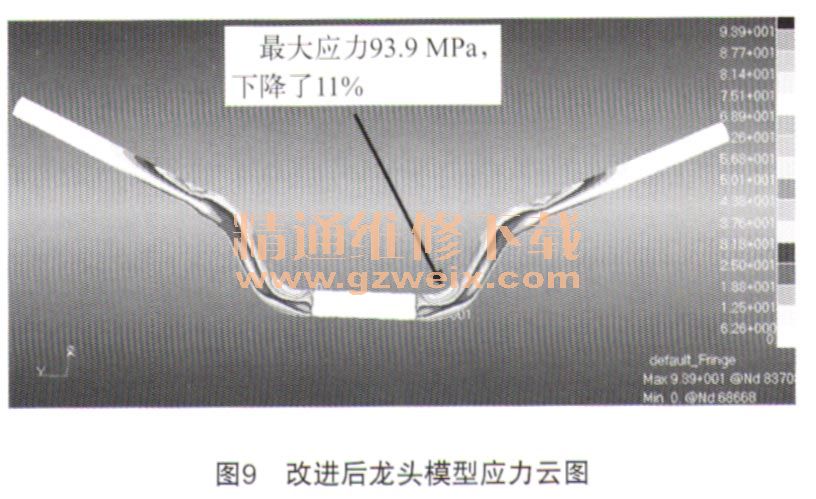

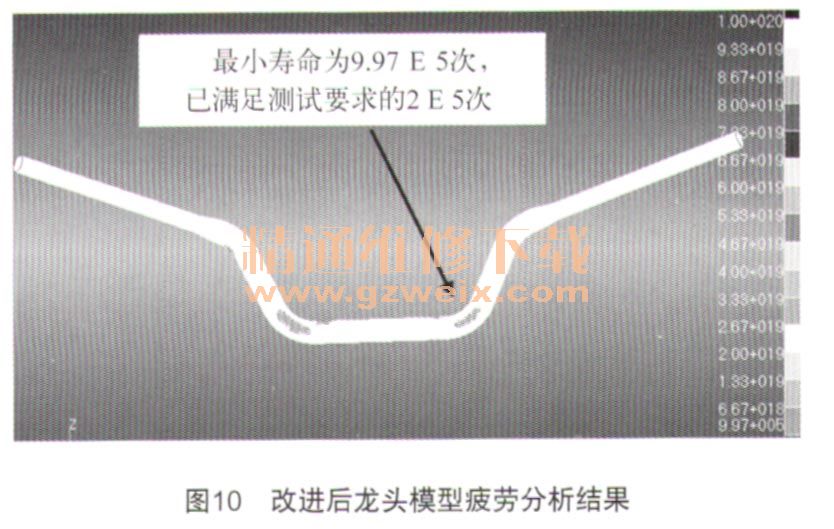

    由于试验寿命1.7E5与要求的2E5已比较接近,如更改材料或增加结构,均会使加工难度增加,故将把手管壁厚由4 mm增加为4.5 mm。改进后龙头模型静强度分析如图9所示,改进后的疲劳分析结果如图10所示,分析结果对比如表1所示。





    将改进后的龙头把手进行20万次疲劳强度台架试验,没有发生断裂或永久变形现象,判定为合格;后又进行3 000 km路试耐久试验验证,一次性合格。

    5 总结
    在该车型龙头把手设计过程中,在样品试制阶段就运用分析软件进行强度和寿命分析,运用试验台架模拟路试耐久试验,减少了重复试验、重复设计的过程,使设计成功率大大增加,节约了设计和试验的周期,提高了设计质量和企业经济效益,是目前摩托车零部件设计的发展趋势。
