拆装及维修轻骑小踏板139发动机(一)
来源:本站整理  作者:佚名  2013-03-04 19:06:35

一、发动机的拆卸与安装

    (一)拆卸

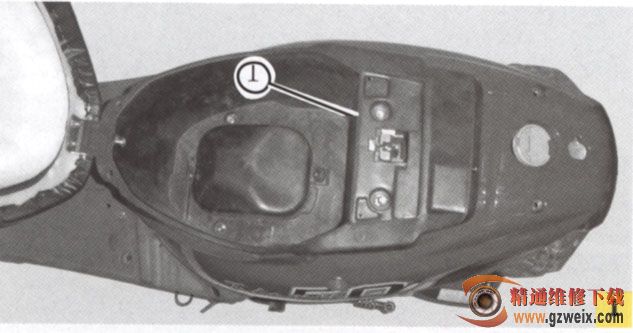

取下头盔箱①,如图1所示。

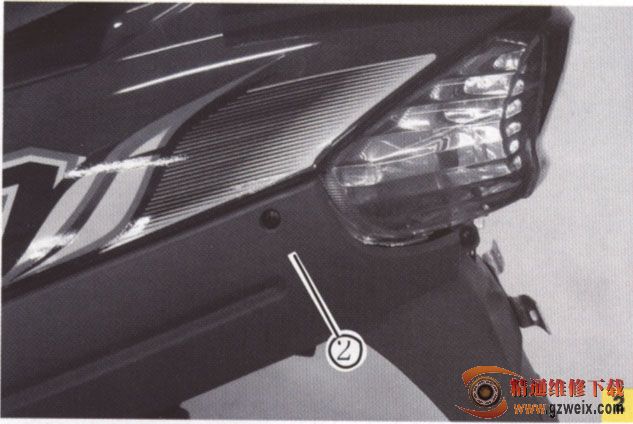

取下左、右护板②,如图2所示。

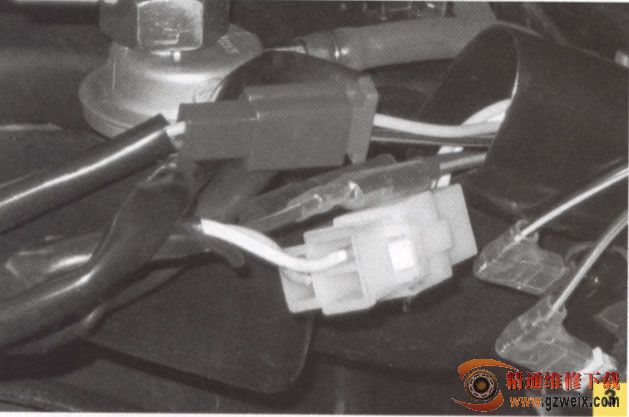

断开化油器加浓线束、磁电机线束与整车车体线束。

如图3所示。

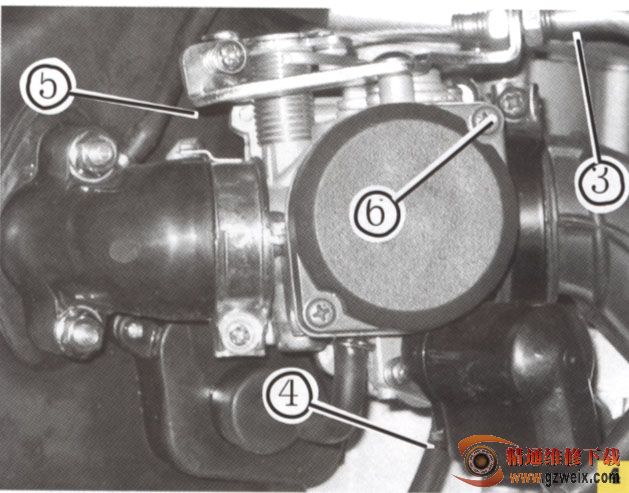

断开油门拉索③、油管④、气管⑤。

松开空滤器紧固螺钉⑥。如图4所示。

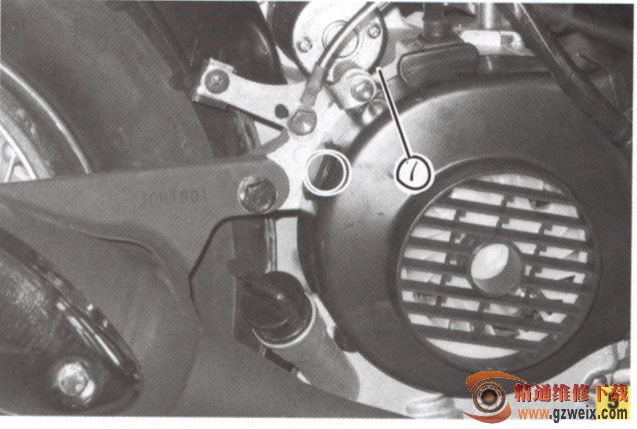

松开启动电机接地线⑦。如图5所示。

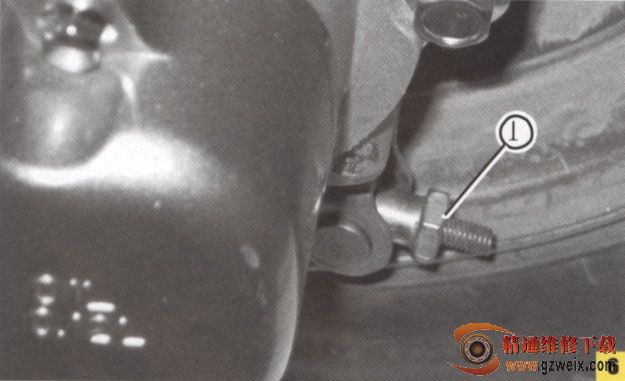

拆下制动拉索紧固螺母①。如图6所示。

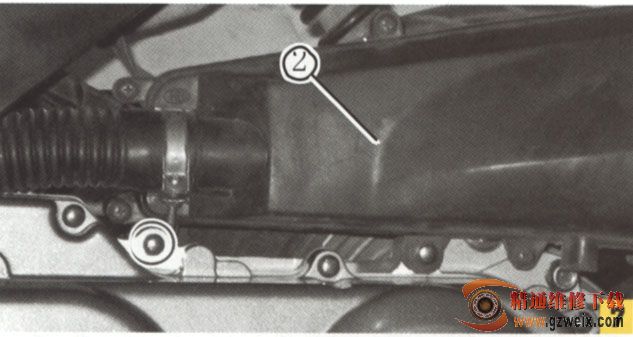

拆下空滤器②。如图7所示。
