GS125发动机拆装实例图解(2)
来源:本站整理  作者:佚名  2015-07-28 09:08:35

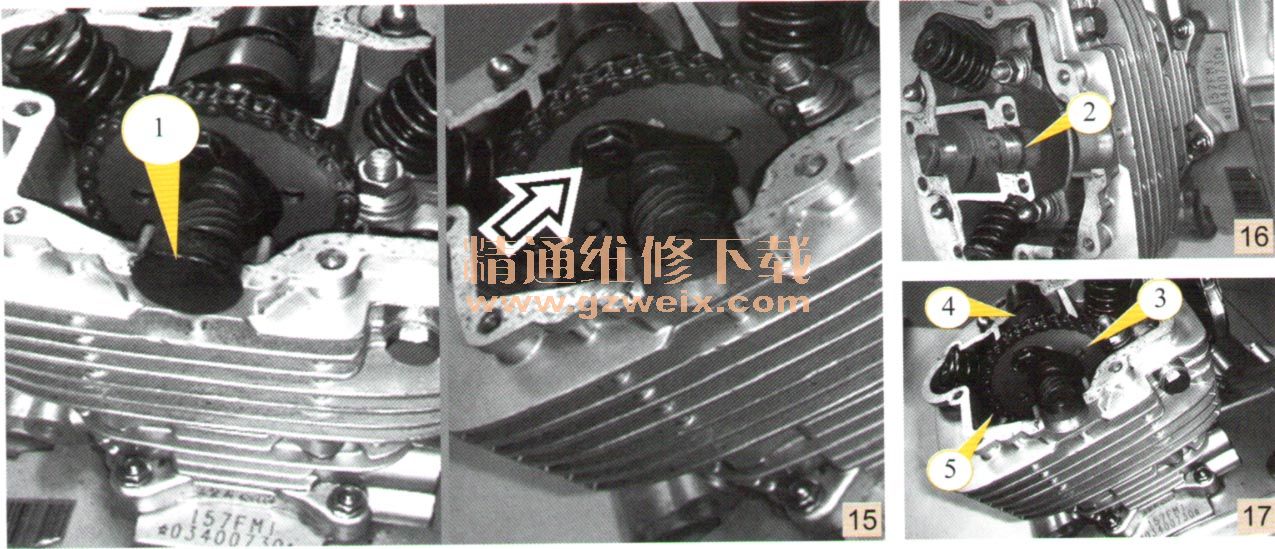

b)拆卸凸轮轴端螺栓①,整平压板锁紧片,拆卸凸轮轴链轮螺栓,如图15所示。拆卸C型环②,如图16所示。不要使C形环落入曲轴箱中。拆卸凸轮轴链轮③和凸轮轴④,不要使链条⑤落入曲轴箱中,如图17所示。

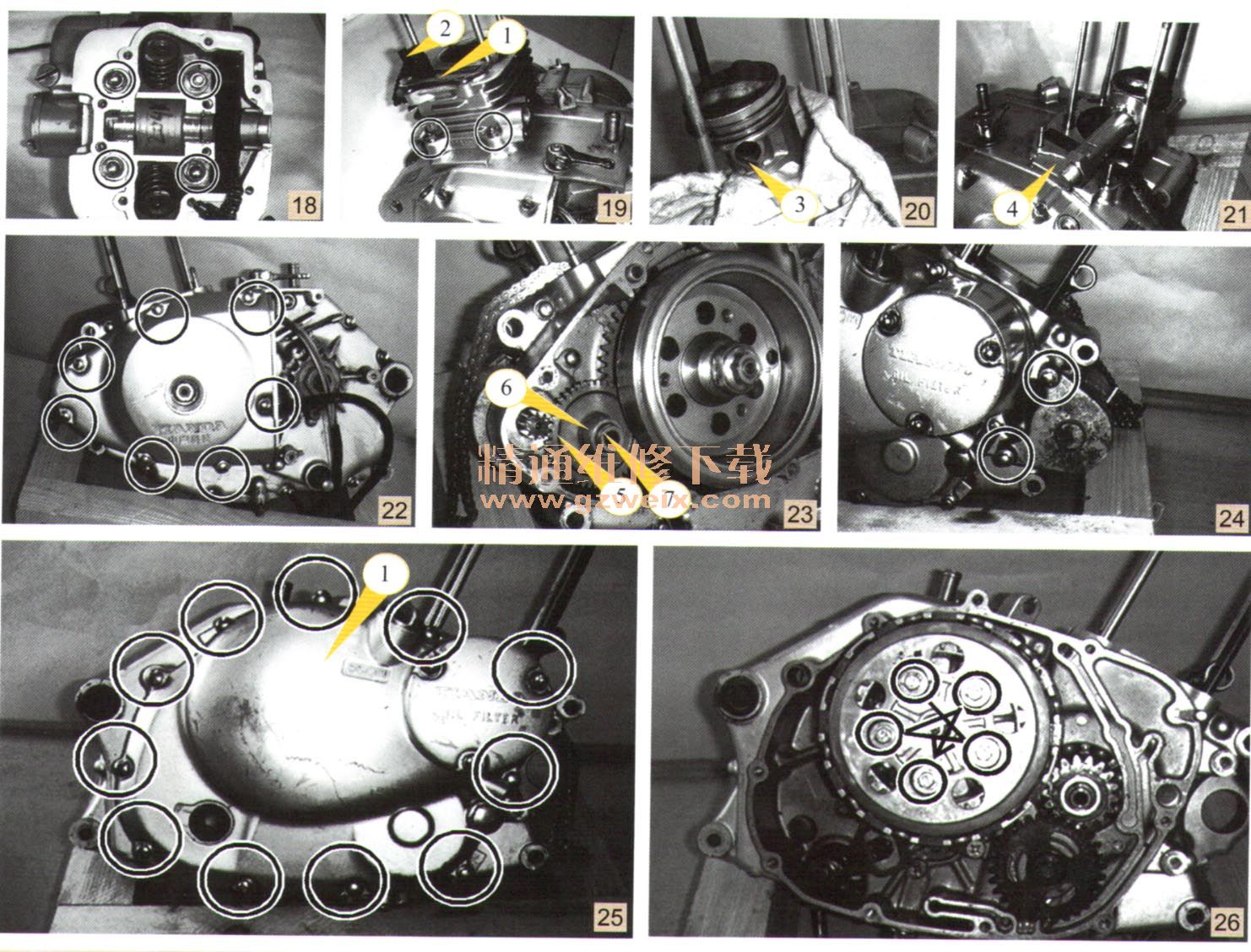

    c)按对角线拆卸气缸头螺母M8,如图18所示。拆卸气缸头衬垫①、凸轮链条导板②和螺母M6,拆卸气缸,如图19所示,如果气缸不能拆卸,可利用塑料锤轻轻敲打无散热片部分,以使加衬垫的连接松动。将1块干净的棉布放在气缸座上,以防止活塞销卡簧③掉落在曲轴箱内,使用长尖嘴钳拆卸活塞销卡簧,如图20所示。使用活塞销拉出器④拆卸活塞,如图21所示。拆卸磁电机盖,如图22所示。拆卸起动惰轮⑤、衬套⑥和轴⑦,如图23所示。拆卸起动电机,如图24所示。

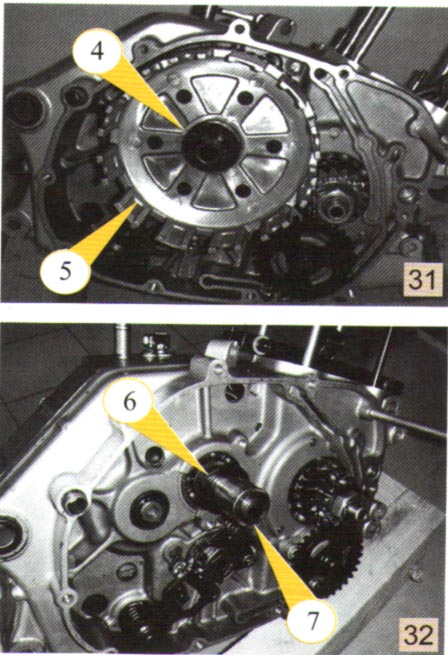

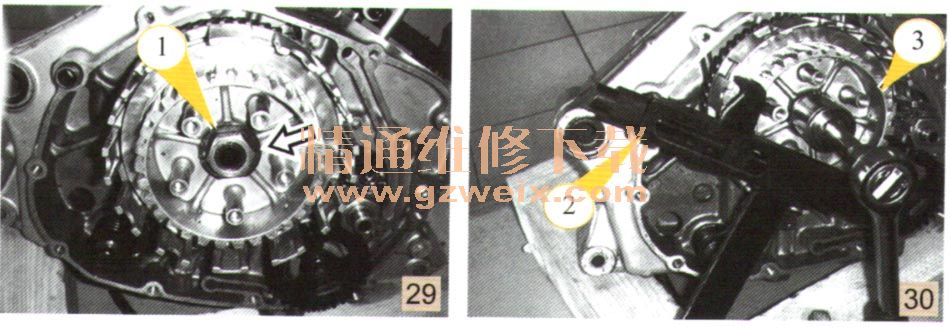

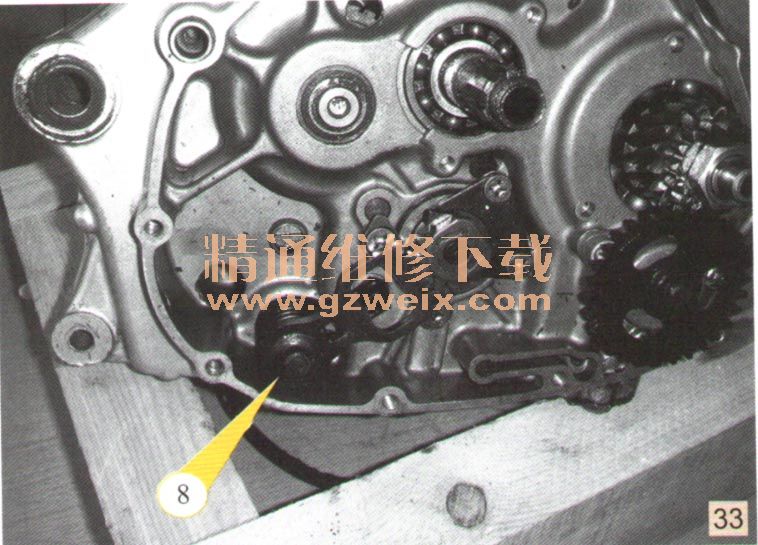

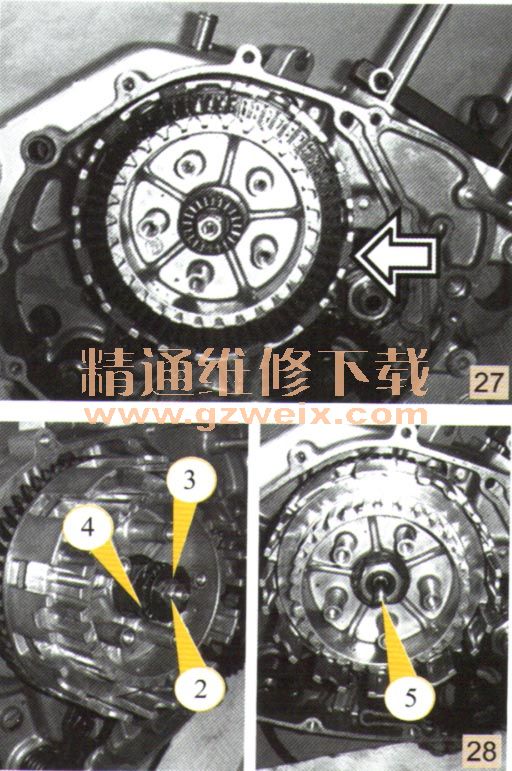

    d)拆卸离合器盖①,如图25所示。夹紧磁电机转子固定螺栓,按对角线拆卸离合器弹簧盘装配螺栓,而后拆卸离合器弹簧和离合器弹簧盘,如图26所示。拆卸离合器主动摩擦片和从动片,如图27所示。拆卸顶杆②、垫圈③、轴承④和推杆⑤,整平离合器花键套熔丝垫圈,如图28所示。拆卸离合器花键套螺母①,使用离合器套夹②拆卸离合器花键套③,如图29、图30所示。拆卸推力垫圈④和离合器大毅组合⑤,如图31所示。拆卸推力垫圈⑥和衬套⑦,如图32所示。拆卸变挡轴⑧,如图33所示。

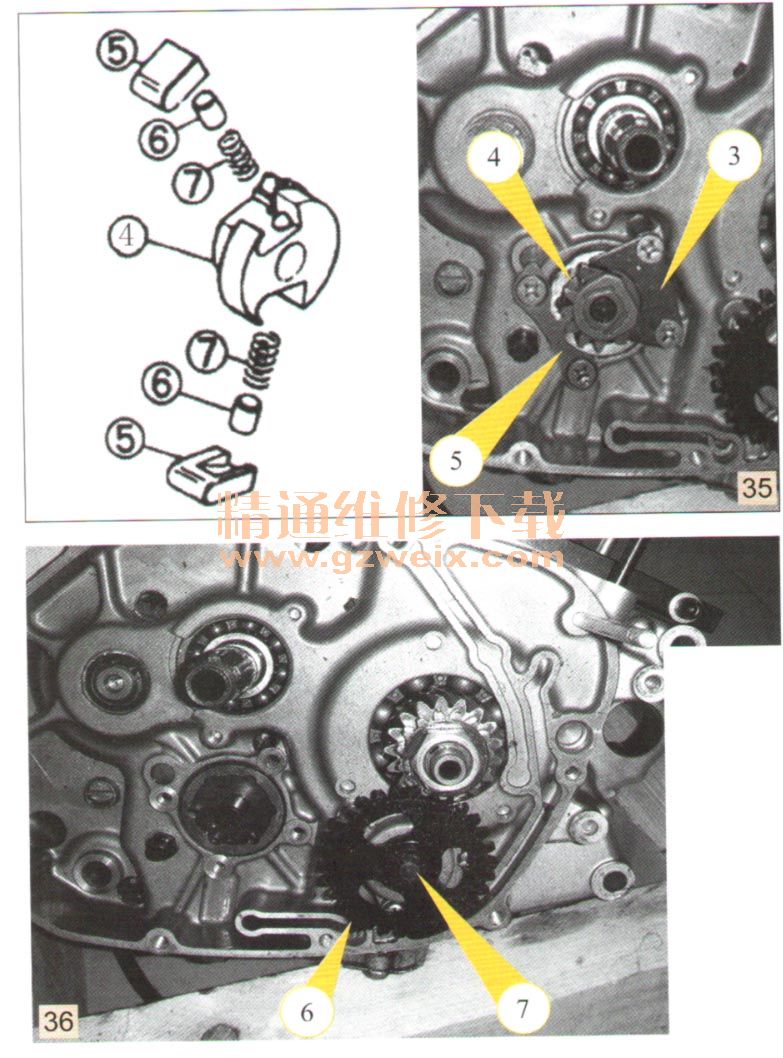

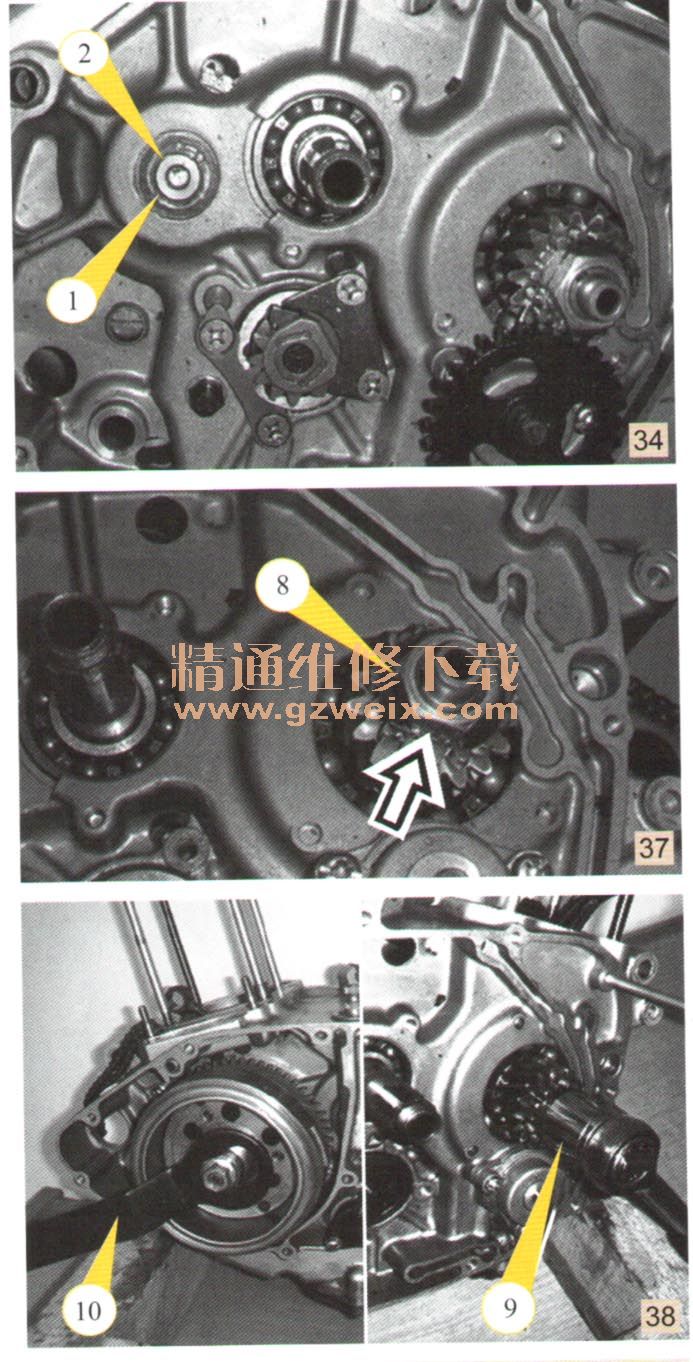

    e)拆卸弹性挡圈①和垫圈②,如图34所示。拆卸沉头螺钉,拆卸凸轮挡板③、变挡凸轮从动齿块组合④和凸轮保持架⑤,如图35所示。拆卸凸轮从动轮时,不要松动卡子、销、弹簧。拆卸机油泵齿轮⑥和挡圈⑦,如图36所示。整平一次侧主动齿轮螺母锁紧垫圈⑧,如图37所示。利用转子支持器⑩拆卸一次侧主动齿轮/油泵主动齿轮螺母M160⑨(该螺母M16是左螺纹),如图38所示。
