2 试验设备介绍

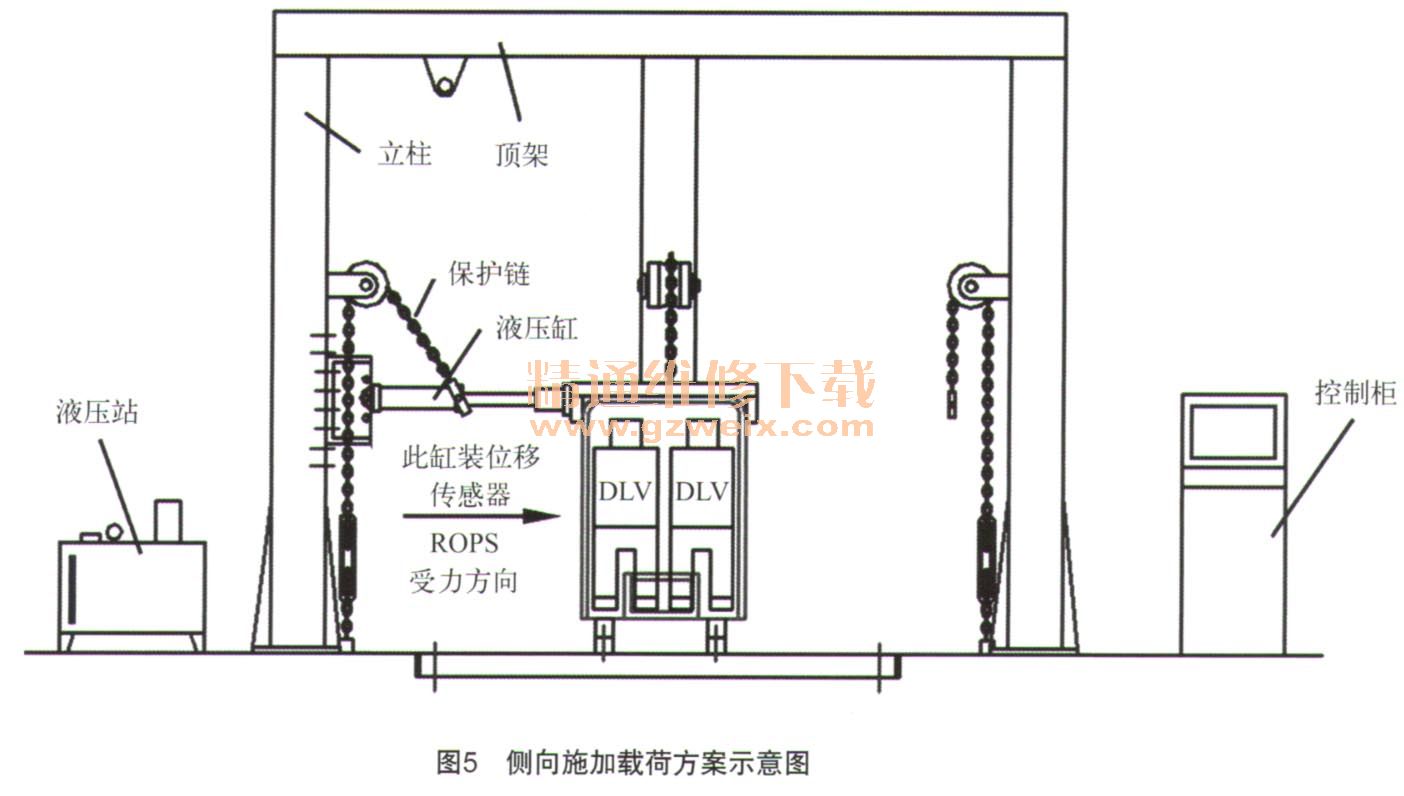

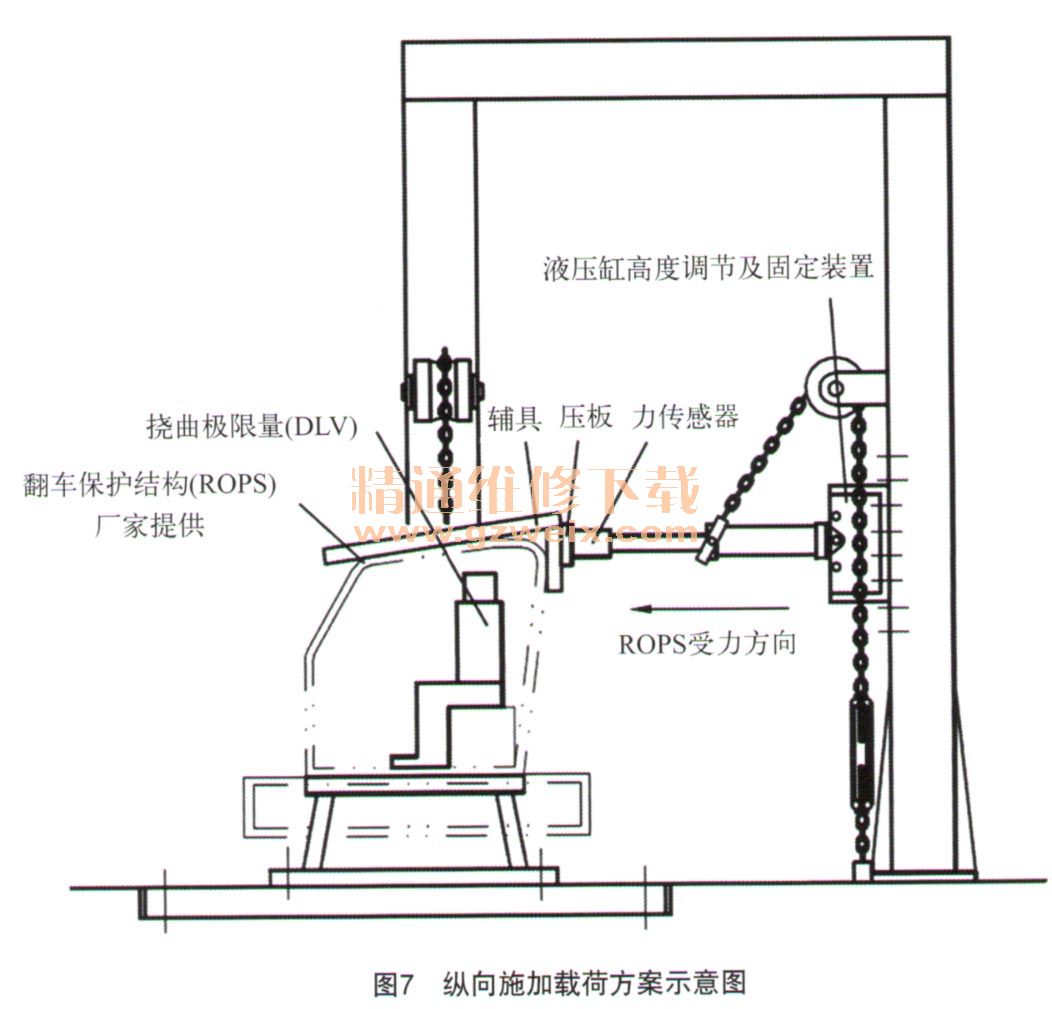

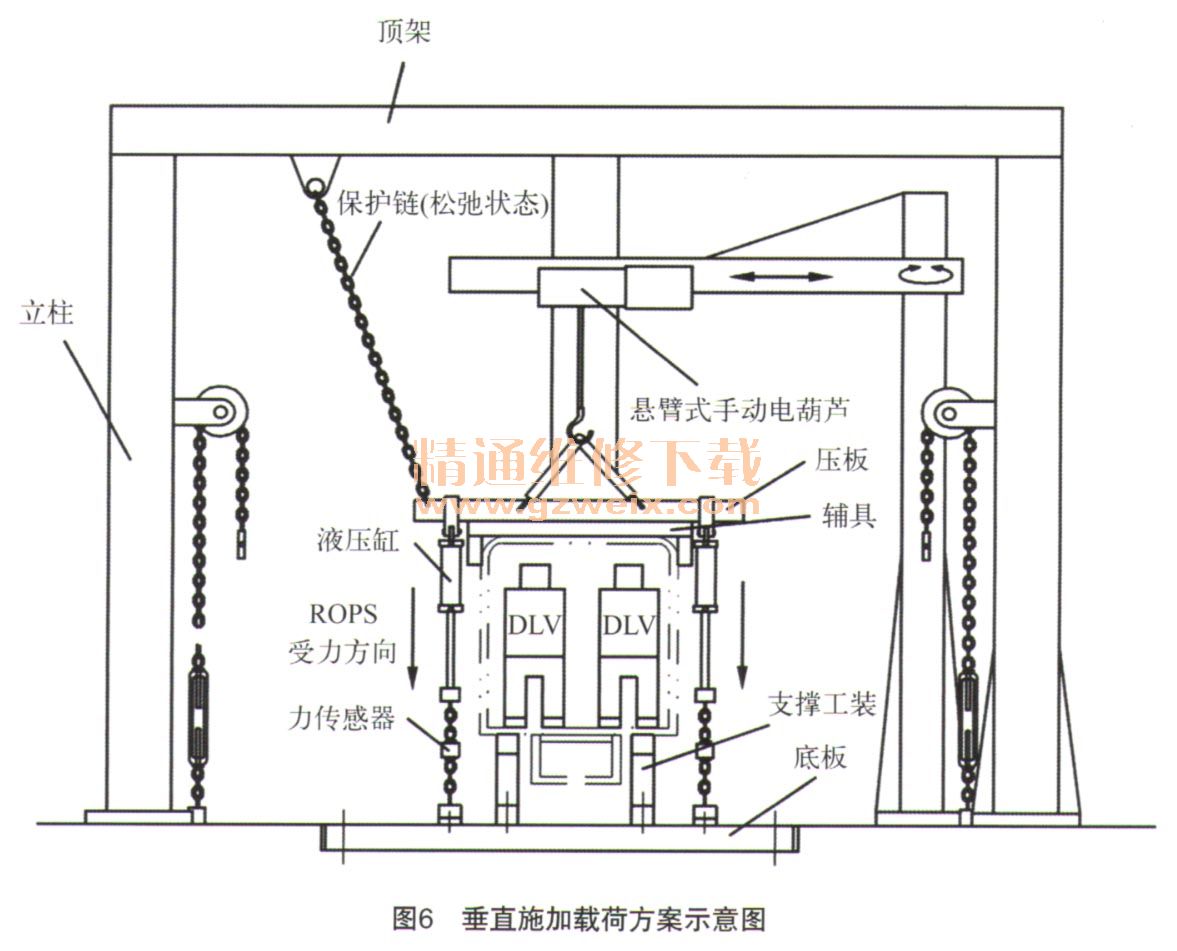

中国兵器装备集团摩托车检测技术研究所按照标准要求,设计了框架采取型钢组焊的试验装置,采用液压+载荷分配器方式进行力的加载,装有安全保护链,立柱与悬臂式手动电葫芦可方便调节液压缸的高低或旋转,具有位移、力、能量等关键参数的测量功能,完全满足侧向、垂直和纵向加载的试验台方案。该试验台架适用于车质量在1 700地以内的UTV,试验台最大设计施力为34 000 N,如图5~图7所示。
3 总结
a)浙江、山东、重庆等地是国内UTV主要生产地区,企业每年出口量较大,对翻车保护结构试验需求也会越来越多,企业选择在国内做翻车保护结构试验,必将明显减少出口认证费用,减少成本,使产品具有更好的价格优势。因此,企业对该项目检测有较大需求,具有广阔的市场前景。
b)美国对休闲非公路车辆翻车保护结构有明确的规定,对翻车保护结构的检验内容、试验方法和试验设备等提出了具体的要求,该试验台的投入使用,必定会对企业的翻车保护结构设计具有一定的指导意义。
c)针对该标准要求,设计了一套试验设备,能够从翻车保护结构侧、向(左侧或右侧)、垂直向下、纵向(向前或向后)3个方向按顺序分别加力,加力点及试验辅具需满足标准要求,能连续记录施加力、加力点的变形量,并对侧向加力计算吸收的能量,判定翻车保护结构是否符合要求,最终检验是否符合认证标准的要求。该试验台的投入使用,使我国UTV行业具备了UTV车翻车保护结构的检验能力,并扩大了检验范围,为行业的技术进步、产品质量的提高及确保UTV产品出口起到了很好的促进作用。
以上是笔者通过研究标谁ANSI/ROHVA 1-2011,结合调研走访对休闲非公路车现状的认识,对相关检验设备进行了一些研究,还请读者批评指正。
