·上一文章：浅谈电缆线路保护接地
·下一文章：CL125-4改进型摩托车离合器打滑严重
相比常态下的绝缘电阻和耐电压试验，环境试验本身就有一定的劣化强度。但是QC/T 792-2007检测项目中还包括防淋水、振动、冲击等其他破坏性试验，这些项目对绝缘性能的劣化作用大干环境试验。比如振动冲击的机械损坏、防淋水后耐电压试验对绝缘材料绝缘性能的劣化。因此，环境试验应在常态电气性能参数试验后，在防淋水、振动、冲击等试验前进行。同时，环境试验中低温、高温和恒定湿热试验对绝缘材料绝缘性能也存在不同的劣化强度。低温试验一般不会对样品产生永久损坏，高温试验时要求电机在额定电压下空载运行，湿热试验对样品有潜在破坏性，所以，最终选定试验顺序为低温、高温、恒定湿热，按照如此顺序进行试验。试验的温湿度要求见表2 。

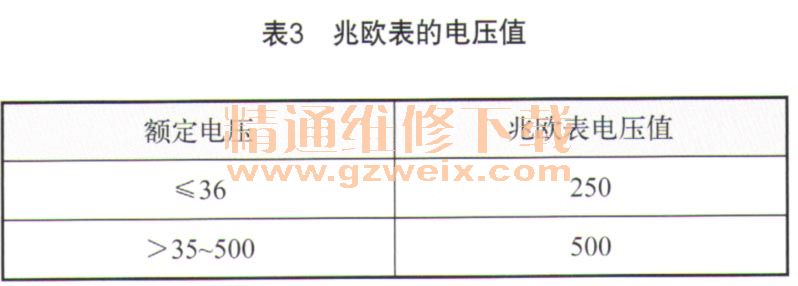

兆欧表对被测电机施加直流电压时，流过电机的电流不是瞬时达到稳定值的，而是有‘衰减过程。加压开始，电机上流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，最后达到比较平稳的电导电流。因此，测量时应在兆欧表数据显示稳定后读取数值。在通信电缆绝缘电阻测试方法中规定，在充电1分钟后读数。在电机绝缘电阻测定中，绝缘电阻的读数也可在直流试验电压施加以后1 min读取。测点为电机绕组与机壳之间。试验前应先布置好测点，环境试验结束后立即进行测量。兆欧表侧量所加电压见表3。

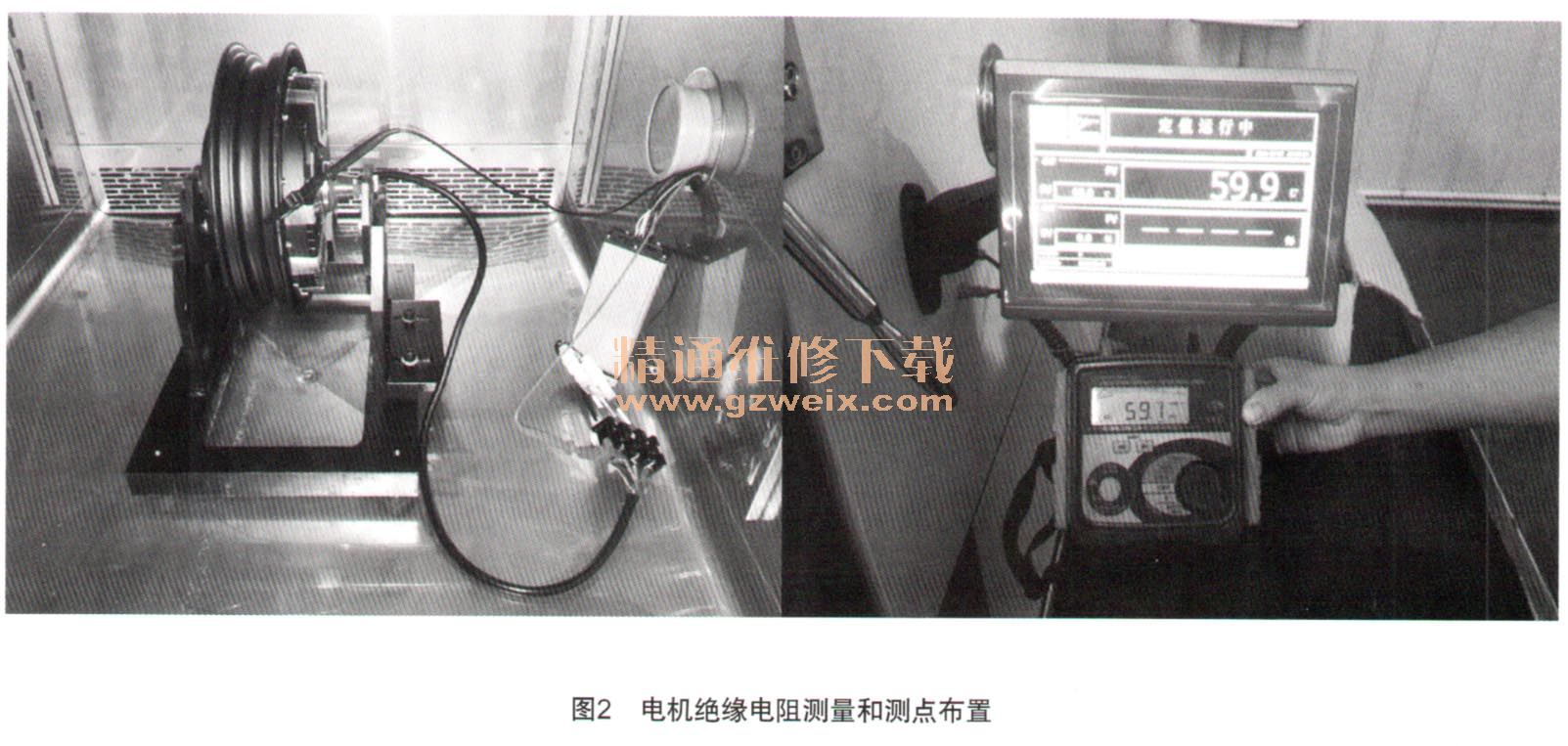

测试试验中要从人员、设备等各个试验环节入手，严格按照标准要求，遵从作业指导书，密切关注样品表征及运转状况，由于测点提前布置完成，环境试验完成后，不打开环境箱舱门，保持箱体内环境温湿度持续满足标准要求的条件下对样品进行测量，测点布置及测量情况如图2。如果是高温试验，电机停转后，打开舱门立即布置测点，并在温度恢复后进行测量。
