1.末级视放电路分析
　　

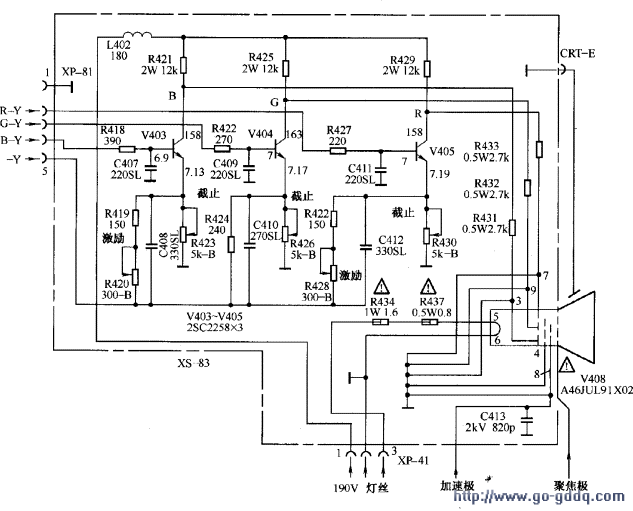

　　末级视放电路如下图所示。

　　（1）基色矩阵与视频放大电路
　　
　　从μPC1423的（12）、（11）、（13）脚输出的R-Y、B-Y、G-Y色差信号，经R427、R422、R418加到三个末级视放管V405、V404、V403的基极，从μPC1423的（48）脚输出的-Y信号经V406、V407推挽放大后，经R420、R419、R424、R428、R442加到三个视放管的发射极。色差和亮度信号经三个视放管的混合、放大，解调出R、 G、B三基色信号，并加至显像管三个阴极进行彩色显示。

　　（2）白平衡调整电路
　　
　　电路中，R423、R426、R430为暗平衡调整电位器，通过调整三个电位器可改变_一个视放管的发射极直流电位，进而改变显像管的三个阴极电位，以进行暗平衡调整。R420、 R428分别为B、R亮平衡调整电位器，调整这两个电位器，可控制B.R基色信号的增益，以进行亮平衡调整。

  　　2.末级视放电路维修精要
　　
　　末级视放电路常见故障为图像底色偏色，主要是由于暗平衡调整电位器R423、R426、R430和亮平衡调整电位器R420、R428调整不当，或显像管电子枪发射能力变化导致电子束严重不平衡引起的。
