1.场扫描电路分析
　　

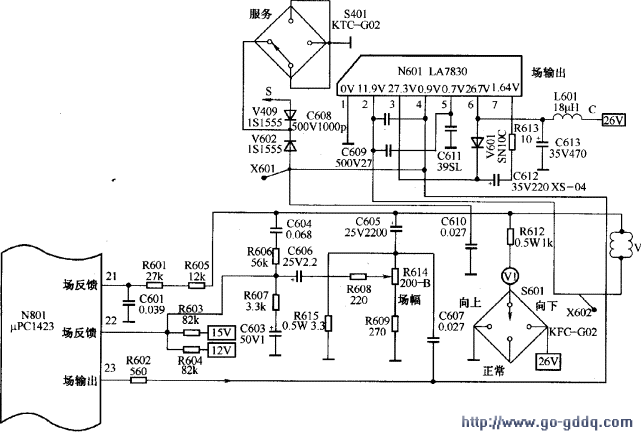

　　场扫描电路如下图所示。

　　（1）场扫描小信号处理电路
　　
　　场频脉冲是由μPC1423中的32倍行频振荡脉冲，经32分频电路得到15625Hz的行频脉冲后，由场同步脉冲控制分频比，得到50Hz的场频脉冲。

　　μPC1423的（22）脚的内电路和外接元件组成锯齿波形成电路，（23）脚内是场激励输出端，输出的场锯齿波去场输出电路。

　　（2）场输出电路场输出电路采用N601（ LA7830）。由μPC1423的（23）脚输出的场锯齿波输入到LA7830的（4）脚，经放大后由（2）脚输出，为场偏转线幽提供扫描电流。（7）脚外接自举电路，利用V601、C612，在场逆程期问将26V电源自举升高到52V并供给（3）脚，以缩短场逆程时间。

　　μPC1423的（21）脚及外围电路组成直流负反馈电路，以稳定静态工作点，μPC1423的（22）脚及外围电路组成交流负反馈电路，以改善锯齿波的线性。

　　R614为场幅调整电位器，调整R614可改变C606上的负反馈电压，从而改变场幅n利用15V和12V电源并联（减少电源内阻）为C606提供两条充电通道，可以减少亮度等变化对场幅的影响，以提高场幅的稳定性。

　　2.场扫描电路维修精要
　　
　　场扫描电路最常见的故障就是水平亮线。应对以下几点进行检查：

　　（1）检查LA7830的（6）脚供电是否正常。

　　（2）检查场偏转线圈、S校正电容、取样电阻等大体积、人功率器件有无明显的开路、短路。

　　（3）检查μPC1423与场扫描有关的引脚有无明显的开路、短路。若以上检查无问题，一般为LA7830损坏。
