看图学会电磁炉故障维修
来源:本站整理  作者:佚名  2014-08-20 18:27:01

    5.3.2龙馨电磁炉功率输出电路故障检修过程
    故障现象描述
    电磁炉使用过程中,出现跳闸现象,再次通电后,电磁炉指示灯亮,操作按键有响应,但电磁炉不能加热。
    电路分析指导
    通过上述故障现象,由于出现过跳闸现象,而且指示灯亮、操作按键有响应,但电磁炉就是不能实现加热,因此怀疑电磁炉内部出现短路性故障,尤其应重点检测桥式整流堆、IGBT管(门控管)等易损元器件。
    电路检修指导
    根据上述故障现象,拆卸电磁炉外壳,采用“观察法”发现市电输入电路中的保险管被烧坏,由此可判断后级电路中有短路的元器件,尤其是功率输出电路中的IGBT管(门控管)。
    (1)检测市电输入电路,发现保险管烧坏,接下来检测高压整流滤波电路中的桥式整流堆,发现该桥式整流堆已被击穿损坏。
    (2)桥式整流堆被击穿损坏,那么由桥式整流堆送出的DC 300V进入的功率输出电路中的IGBT管(门控管)出现被击穿的可能性也很高,如图5-13所示,检测该电路中的IGBT管(门控管),发现该IGBT管(门控管)同样被击穿损坏。

    (3)通过上述检测,发现最终故障点为功率输出电路中的IGBT管(门控管),拆卸散热片,没有发现独立的阻尼二极管,说明该电磁炉功率输出电路中的阻尼二极管被集成在IGBT管(门控管)内部了。
    (4)更换IGBT管(门控管)之后,再连同市电输入和整流滤波电路中的桥式整流堆、保险管一并更换,开机试运行,故障排除。

    5.3.3富士宝HI-P260电磁炉功率输出电路故障检修过程
    故障现象描述
    电磁炉通电后风扇旋转,操作按键按下后,指示灯以及显示屏会有相应的指示,但是无法实现加热工作。
    电路分析指导
    通过上述故障现象,可以排除市电输入和整流滤波电路的故障,由于保险管没有被烧坏,也没出现跳闸现象,由此可判断,电磁炉内部没有短路性故障。
    电磁炉不能实现加热,除了功率输出电路中的IGBT管(门控管)击穿损坏以外,还有可能是输出加热功率元器件损坏,即炉盘线圈损坏。
    电路检修指导
    电磁炉功率输出电路中的构成元器件较少,当检测IGBT管(门控管)没有出现故障,而电磁炉有不能正常工作时,应重点检测LC振荡电路。
    (1)将检测发现该电磁炉的功率输出电路中的IGBT管(门控管)正常,由此可断定同步振荡电路也没有问题,应将故障点集中在LC振荡电路中。

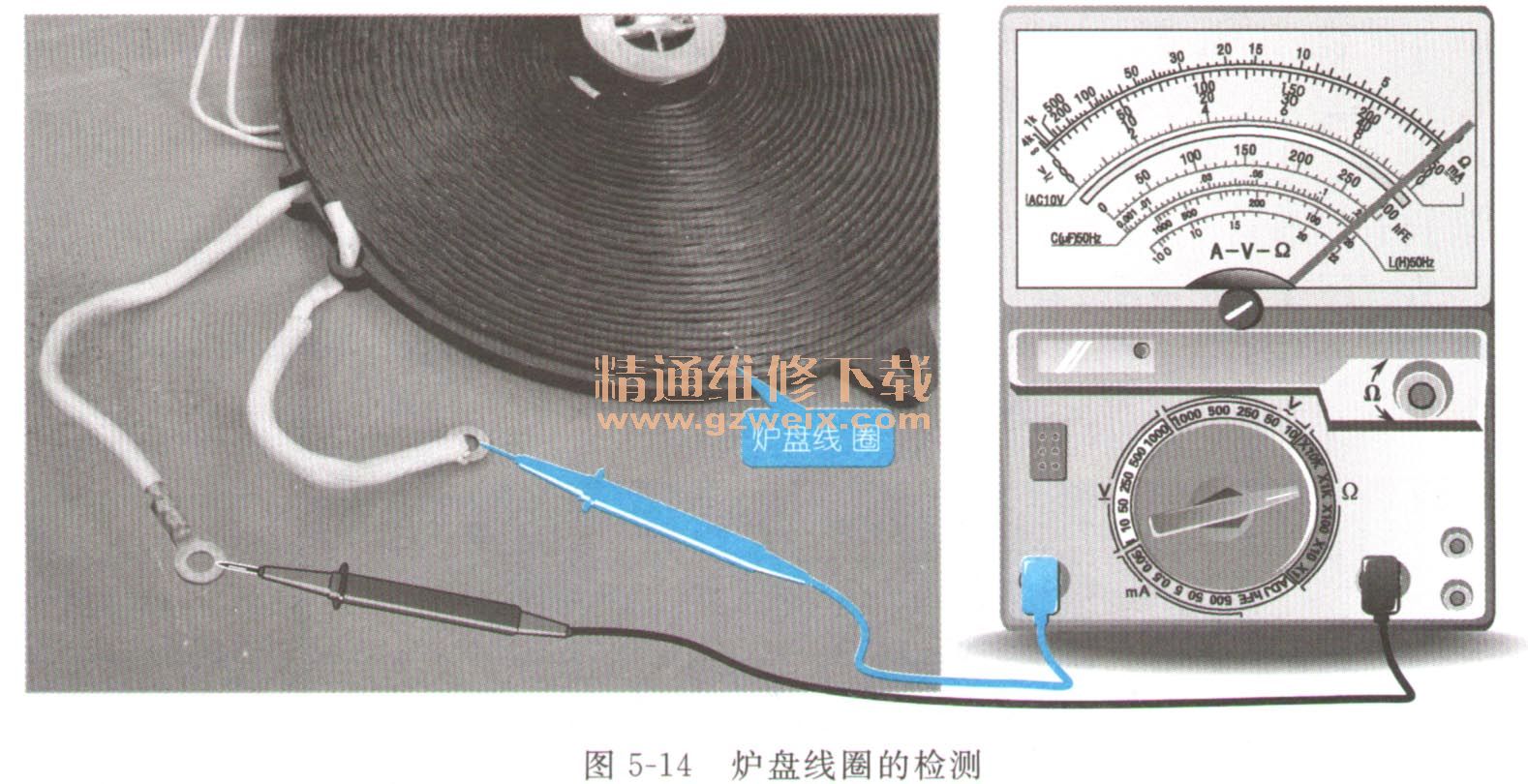

    (2)炉盘线圈实际上就是一个形状特异的电感器,如图5-14所示,将检测没有损坏。

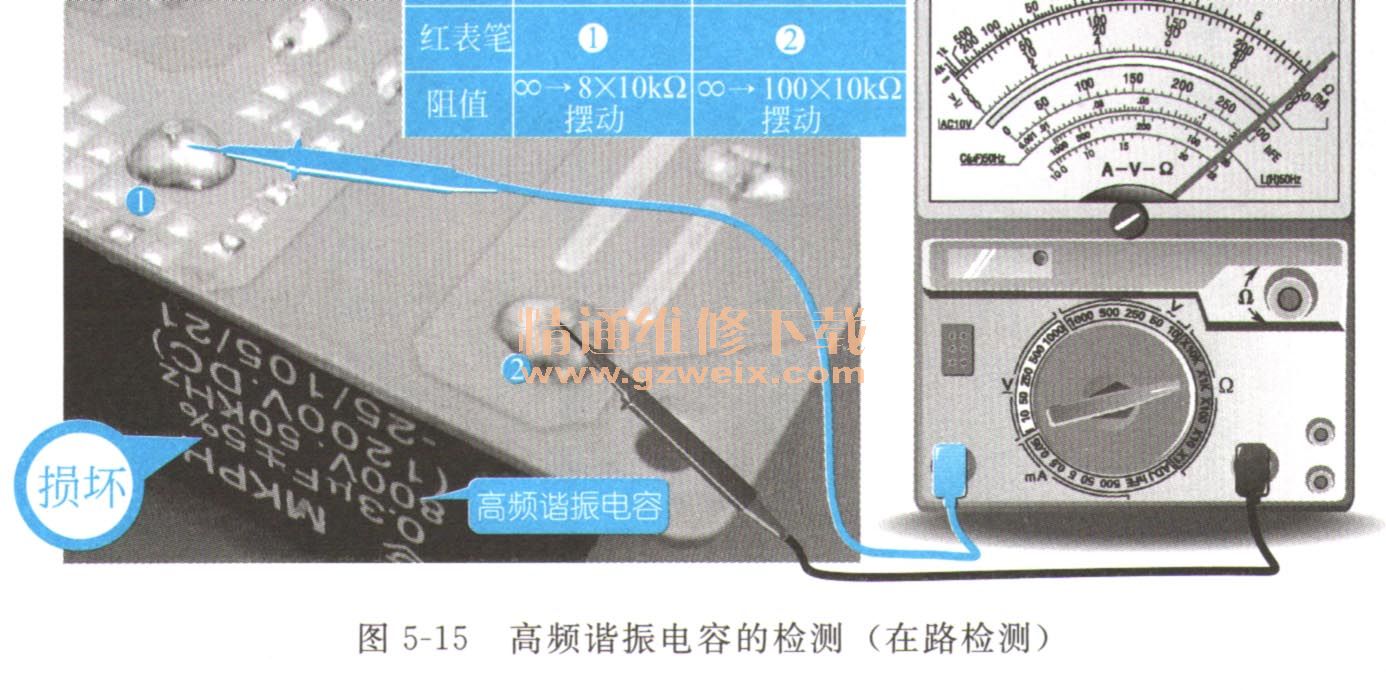

    (3)与炉盘线圈并联的高频谐振电容长期工作在高压区,比较容易出现故障,该电容为无极性电容,其检测如图5-15所示,经检测发现该电容断路损坏。

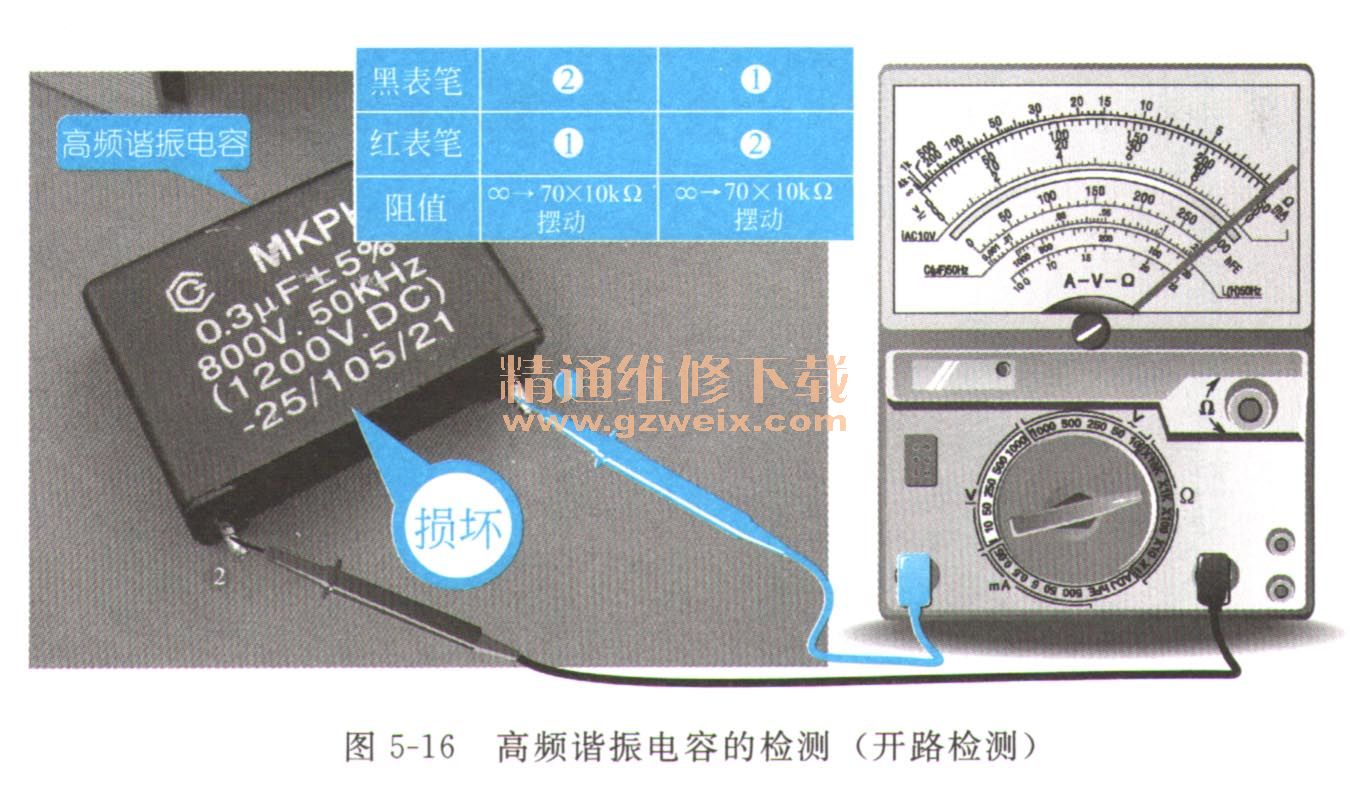

    (4)由于电容是存储电荷能源的元器件,在路检测时,外围电路的干扰有很大的影响,如果不能通过在路检测判断高频谐振电容的好坏,则需要将其从电路板上拆卸下来,进行开路检测,如图5-16所示。

    (5)通过上述检测,发现故障点为高频谐振电容,如图5-17所示对其进行更换。

    (6)更换高频谐振电容后,开机试运行,故障排除。
