第十六章 操作显示电路故障维修
    16．1找到操作显示电路
    电磁炉中，操作显示电路板用于输入人工指令以及显示工作状态，每个电磁炉中都带有这个电路，查找非常方便，只需打开电磁炉外壳，在操作面板下方即可找到，如图16-1所示。

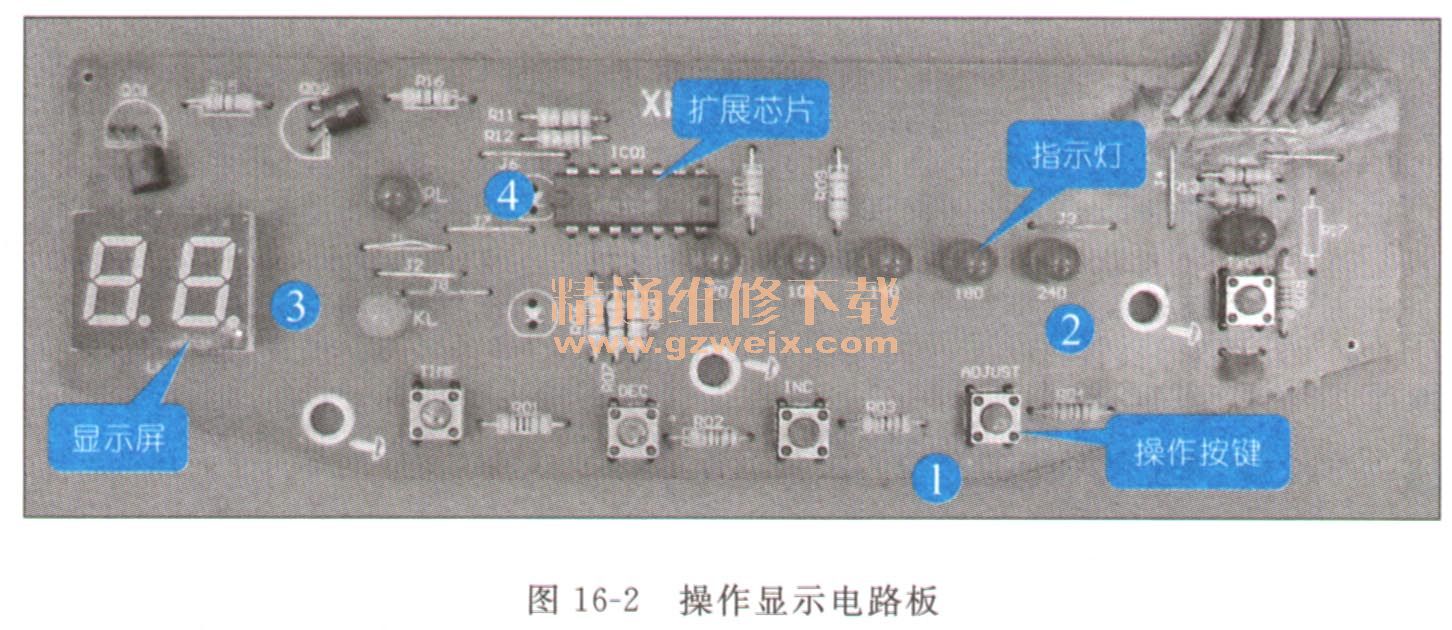

    不同品牌不同型号的电磁炉所采用的操作显示电路板各有不同，如图16-2所示为常见电磁炉操作显示电路板，从这两块电路板上可以看到，有些电磁炉显示电路采用的是指示灯，有些则是采用指示灯和显示屏相结合；输入人工指令的都是采用微动开关；然而随着电磁炉功能的增加，MCU（微处理器）所具有的端口不能满足电磁炉操作显示面板的功能需要，因此采用了扩展芯片，来扩展、控制端口。

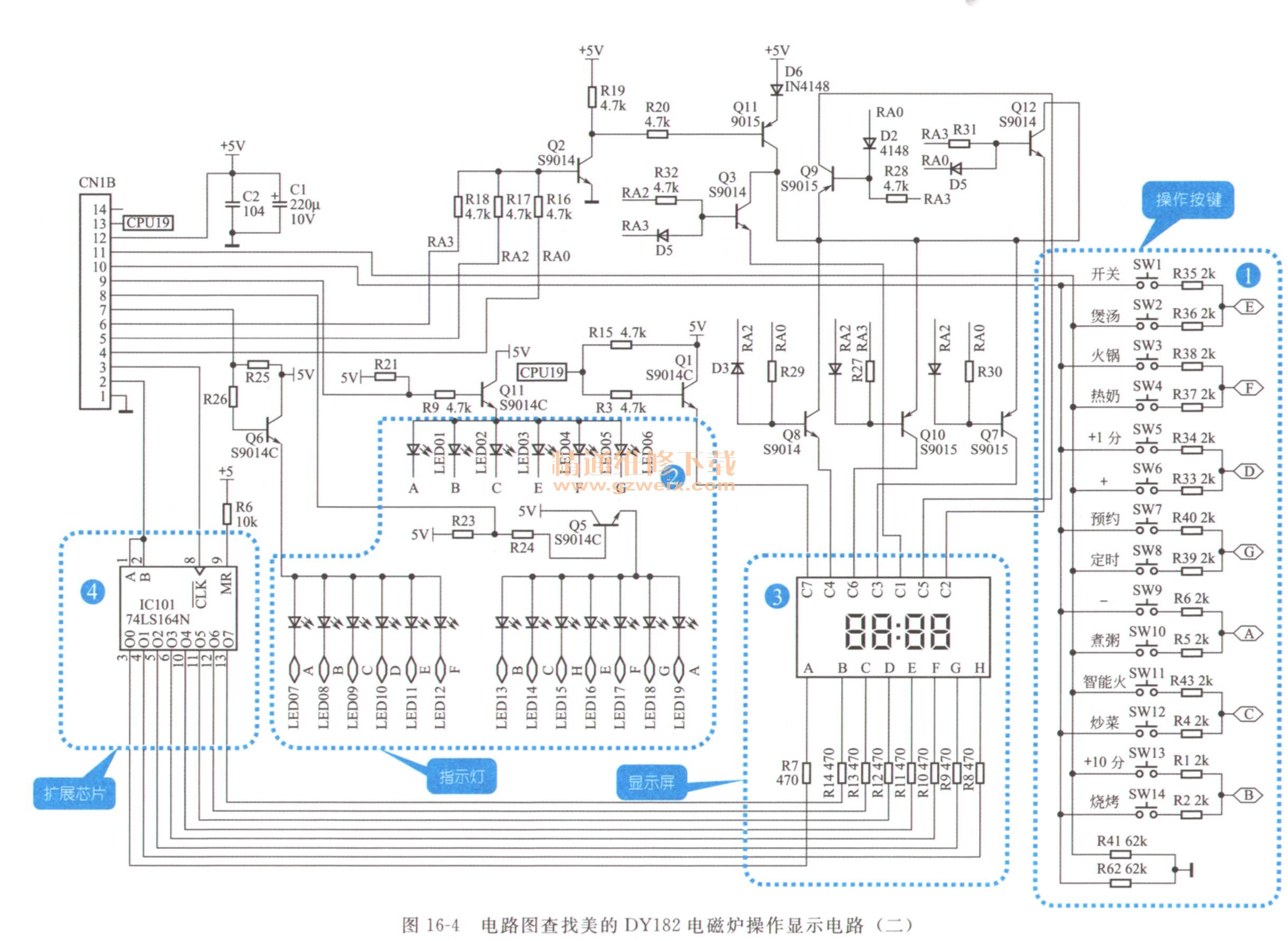

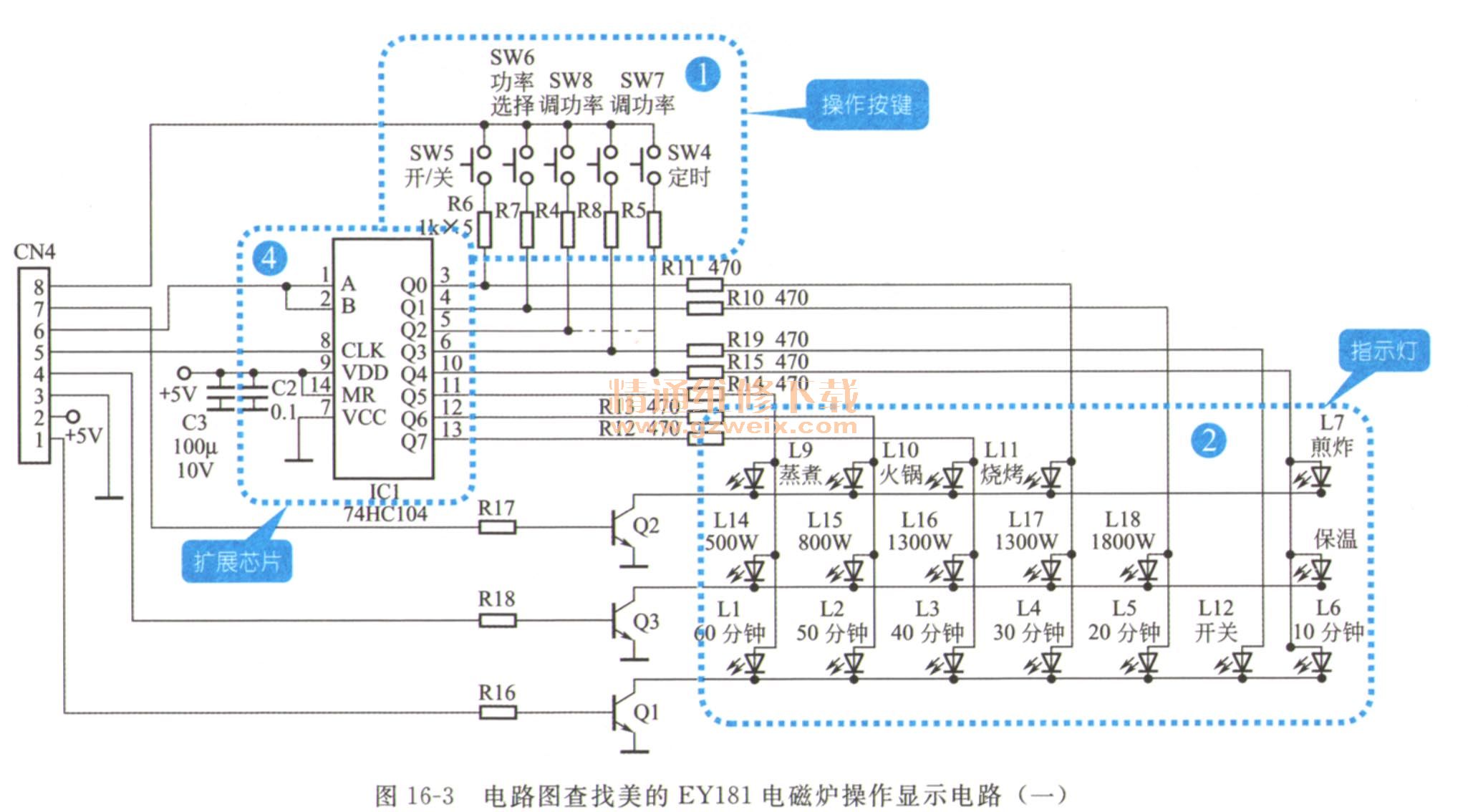

    从电路图中查找操作显示电路也非常方便，由于操作显示电路带有多个控制按键以及指示灯、显示屏，因此只要从这些元器件的外形和电路板上的标识进行功能判别再对照电路图，就可以了解电路的工作原理，如图16-3和图16-4所示。



    1．电磁炉操作显示电路采用的操作按键基本上都是4个引脚的微动开关，如图16-5所示，这种微动开关中的4个引脚实际上是2个焊点。

    2．电磁炉操作显示电路的指示灯大都采用发光二极管（LED），如图16-6所示，当电磁炉处于不同的工作状态，相应的指示灯便会发光指示当前电磁炉的工作状态。

    3．目前，很多新型电磁炉采用LED数码管，其内部是由多个发光二极管集成在一起组成的，它可以制成不同的形状，如图16-7所示。LED数码管按照其字符笔画段数的不同可以分为七段数码管和八段数码管等多种，段是指数码管字符的笔画（a～g），八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示DP），此外还可以显示一些特别的图案或符号。

    4．电磁炉的功能在不断的增加，相应也需要增加更多的功能按键，MCU（微处理器）自带的端口已经不能满足控制需求，因此需要在操作显示电路上设有扩展芯片，已达到扩展控制更多端口的目的。
    电磁炉中使用最多的扩展芯片通常为8位串行输入并行输出单向移位寄存器，比较常见的为74HC164，如图16-8所示，其内部结构如图16-9所示，该芯片有两个串行数据（脉冲）输入端A、B，一个时钟（CLOCK）脉冲输入端，一个清零（CLEAR）信号输入端。③～⑥脚、⑩～13脚输出不同时序的脉冲信号。借助于这些脉冲信号可以驱动数码显示管，也可以形成人工指令信号。



    操作显示电路中除了上述的主要元器件以外，还有一些其他元器件，如晶体管、电阻等，如图16-10所示。
