第十三章 温度检测电路故障维修
    13.1找到温度检测电路
    电磁炉中的温度检测电路主要包括炉面温度检测和IGBT温度检测，它们主要由炉面温度传感器和门控管（IGBT）温度检测传感器及相关电路构成，分别用于采集炉盘线圈工作时的温度变化信号和IGBT管工作时的温度变化信号，然后分别经接口电路传送给MCU（微处理器），MCU根据温度信息对电磁炉进行控制，

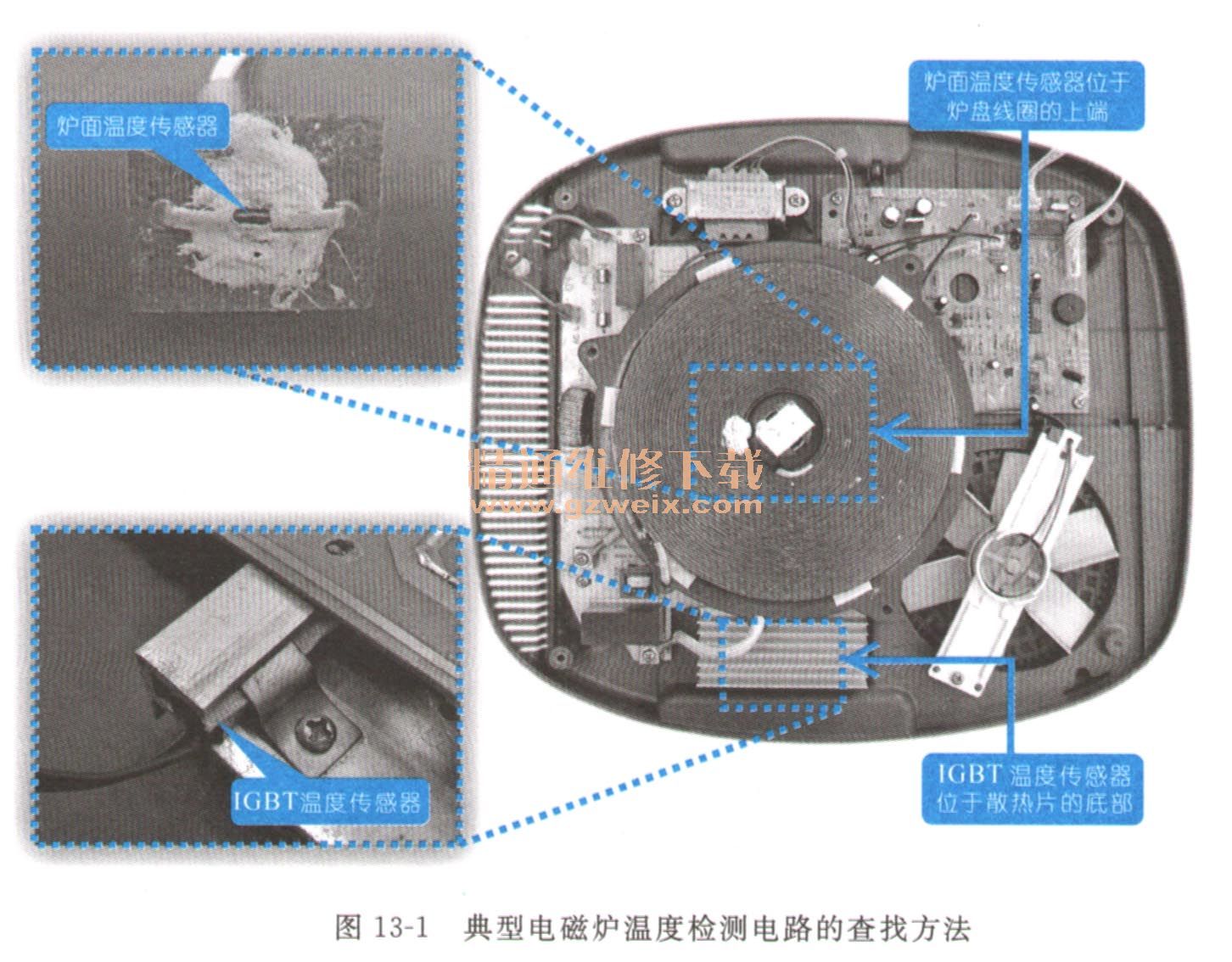

    （1）该电路的查找较容易，可通过在电磁炉上查找出炉面温度传感器和IGBT温度传感器及插接位置，即可查找出该电路在电磁炉电路板中的大体位置，具体查找方法如图13-1所示。

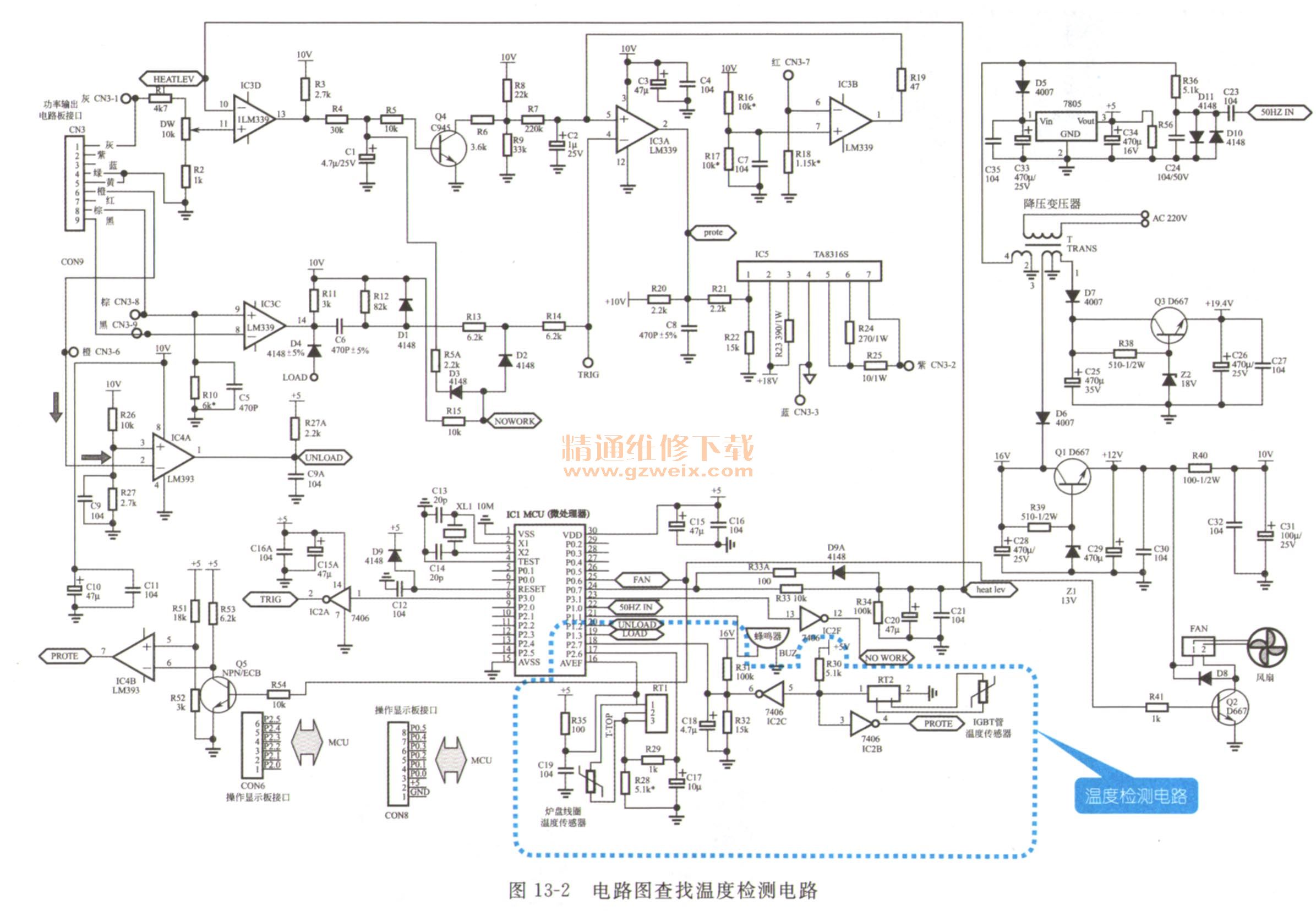

    （2）为了进一步查找出温度检测电路的具体位置，可通过相关电路图进行查找，进而确定该电路包含的具体元器件，如图13-2所示，为美的PSD16A电磁炉的温度检测电路。

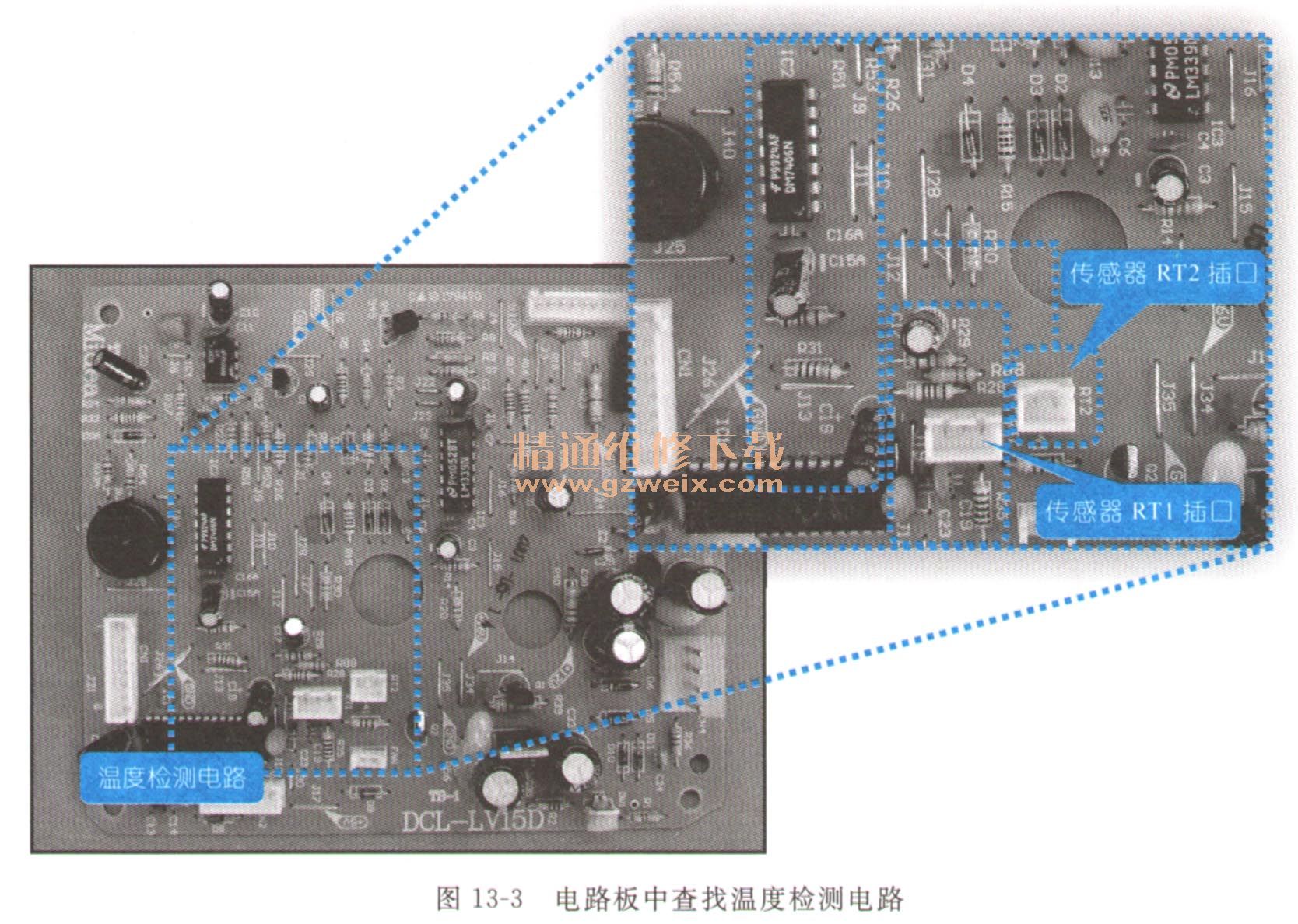

    （3）根据电路图查找到温度检测电路的具体元器件后，再根据电路图上元器件的标识与电路板中的进行对应，在电路板中确定该元器件，进而在电路板上确定该电路，如图13-3所示为在美的PSD16A电磁炉控制电路板中查找到的温度检测电路。

   13.2确搞清温度检测电路的工作原理
    如图13-4所示，为美的PSD16A电磁炉的温度检测电路。该电磁炉采用炉面温度检测传感器和IGBT温度检测传感器及相关电路构成温度检测电路。

    电磁炉中的温度检测传感器采用的是热敏电阻，该电阻大多由单晶或多晶半导体材料制成，它的阻值会随温度的变化而变化，该热敏电阻又可分为正温度系数热敏电阻和负温度系数热敏电阻。
    负温度系数的热敏电阻，其温度升高时，该电阻的阻值明显减小，而温度降低时，该电阻的阻值明显变大。正温度系数的热敏电阻，其功能与负温度系数热敏电阻相反，即当温度升高时，该电阻的阻值明显升高，当温度降低时，该电阻的阻值明显减小。
    若美的PSD16A电磁炉中温度检测传感器采用的是负温度系数热敏电阻，其工作过程如下：
    （1）当电磁炉炉面温度升高时，传感器RT1的阻值减小，则R29两端的电压升高，从而使送给MCU（微处理器）16脚、17脚的电压升高，若炉面温度降低时，炉面温度传感器阻值增大，则R29两端的电压降低，从而使送给MCU（微处理器）端的电压降低。此时，MCU将接收到的温度检测信号进行识别，如温度过高，立即发出停机指令，进行保护，待温度降低后，整机仍能正常工作。
 （2）当电磁炉IGBT管温度升高时，IGBT温度传感器阻值会变小，从而使反相器IC2B/IC2C的③脚和⑤脚的电压降低，而④脚和⑥脚的电压上升，⑥脚的信号送到MCU的18，④脚的信号进行保护，同时也防止了IGBT管的损坏。

    13.3看懂温度检测电路故障检修过程
    13.3.1格兰仕C18S-SEP1电磁炉温度检测电路故障检修过程
    故障现象描述
    格兰仕C18S-SEP1电磁炉开机后，操作显示面板显示“E5”、“E6”、“E7”或“E8”故障代码。
    电路分析指导
    如图13-5所示，为格兰仕C18S-SEP1电磁炉温度检测电路。该电磁炉采用两个温度检测传感器，即炉面温度传感器和IGBT温度传感器，用于对炉面和IGBT管的温度进行检测控制，当温度过热时，电磁炉都会自动停机进行保护。

    若电磁炉出现上述故障代码，均表明该电磁炉的温度检测电路出现故障，应对该电路进行检测，查找其故障点。
    （1）格兰仕C18S-SEP1电磁炉显示故障代码“E5”或“E6”，表示该电磁炉温度检测电路中的炉面温度检测传感器出现开路或短路现象，此时应对炉面温度检测传感器RT1、R5、R58、＋5V电源、插接件CN4和插接件CN3的⑥脚等进行检测。
    （2）格兰仕C18S-SEP1电磁炉显示故障代码“E7”或“E8”，表示该电磁炉温度检测电路中的IGBT温度检测传感器出现开路或短路现象，此时应对IGBT温度检测传感器RT201、R4、R59、＋5V电源和插接件CN3的④脚等进行检测。
    电路检修指导
    通过上述电路分析，当格兰仕C18S-SEP1电磁炉出现“E5”或“E6”故障代码时，应对其炉面温度检测电路进行检修。
  （1）首先对该电路的主要元器件炉面温度传感器RT1进行检测，如图13-6所示。

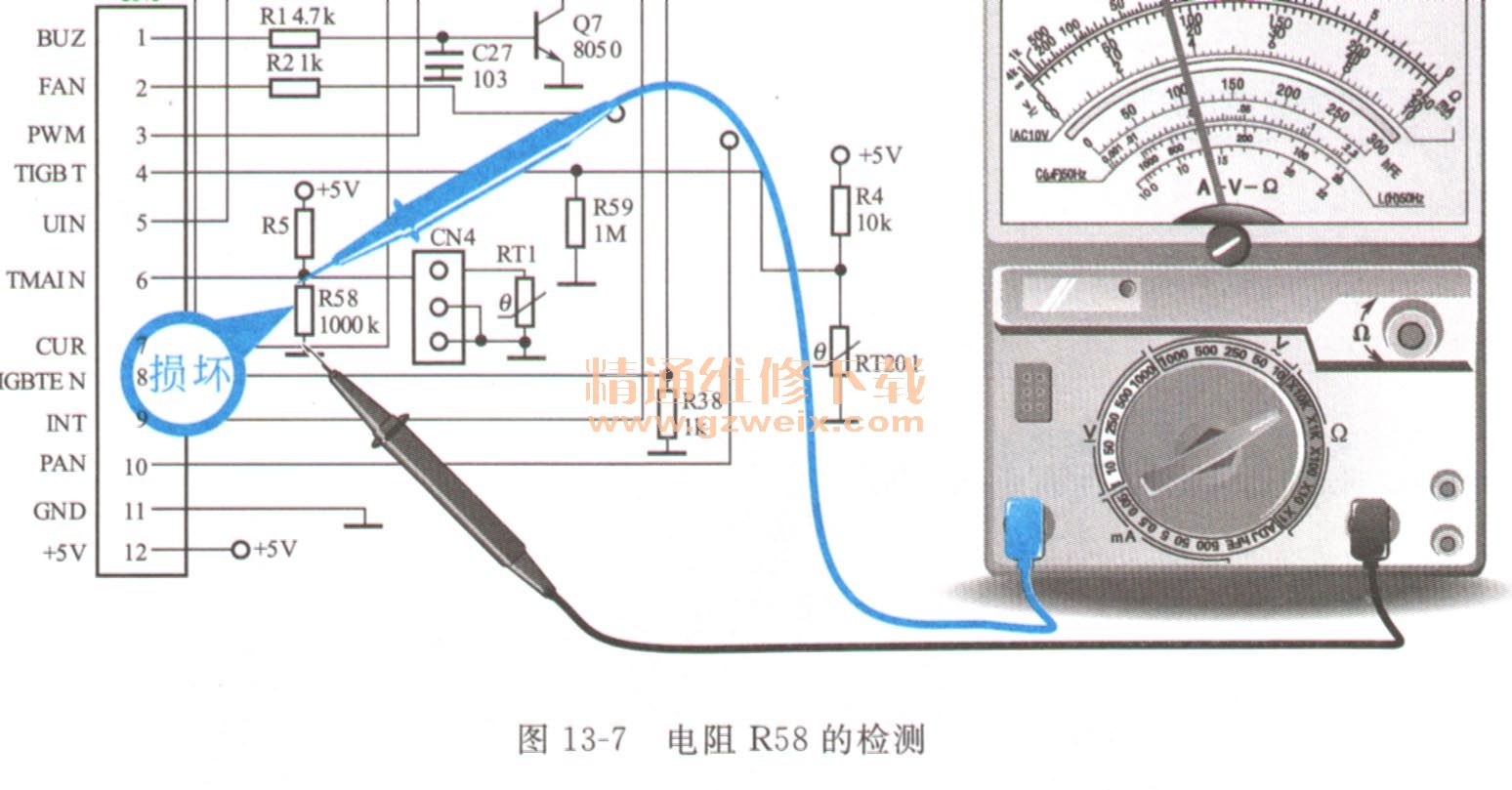

    （2）经检测炉面温度传感器RT1正常，此时，应对炉面温度检测电路的其他相关元器件进行检修，经检测发现电阻R58的阻值偏小，使得该电路出现故障，如图13-7所示。

    （3）更换故障电阻R58，开机试运行，故障排除。
    通过上述电路分析，当格兰仕C18S-SEP1电磁炉出现“E7”或“E8”故障代码时，应对其IGBT温度检测电路进行检修。

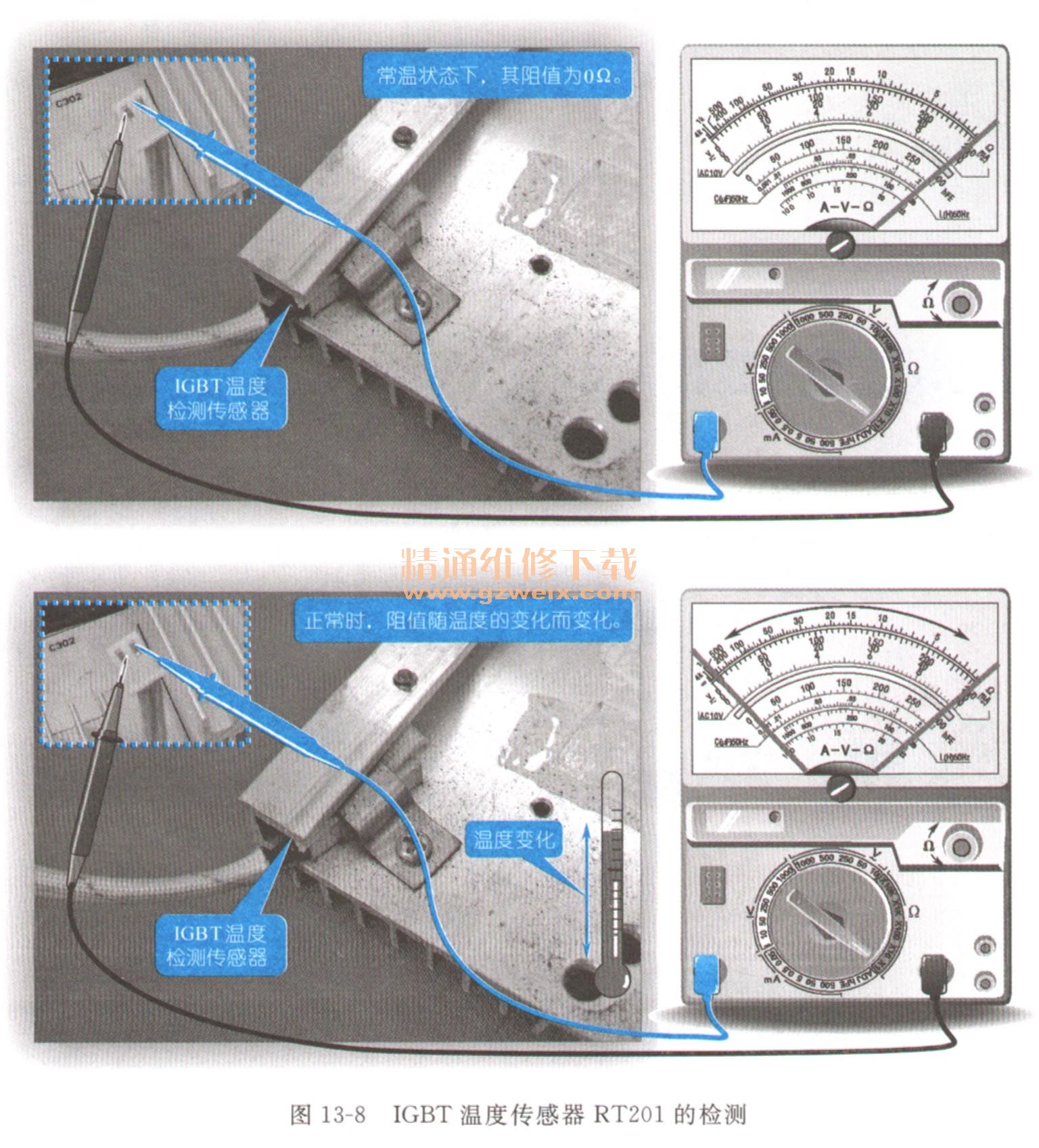

    （1）首先对该电路的主要元器件IGBT温度传感器RT201进行检测，如图13-8所示。

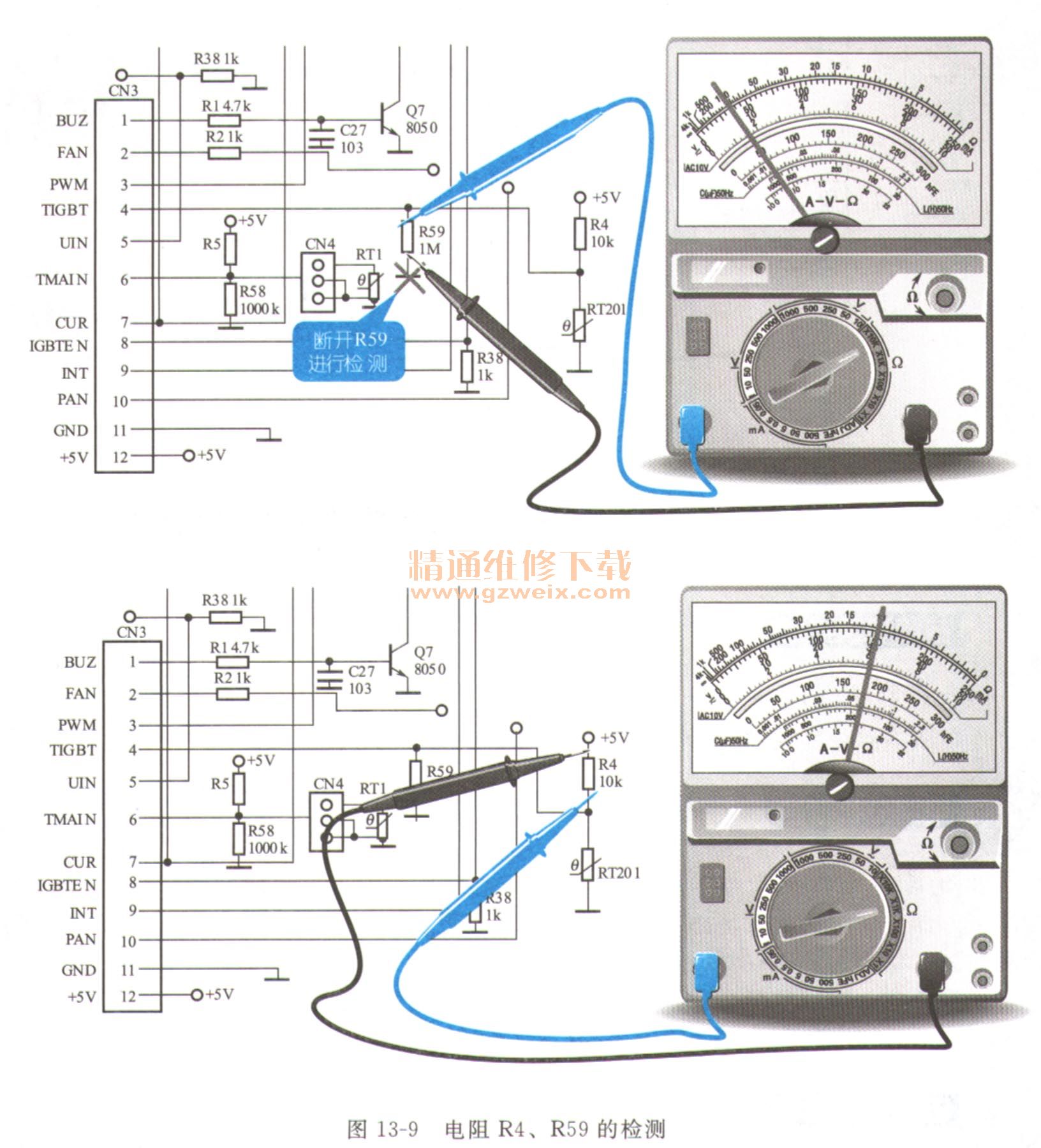

    （2）经检测IGBT温度传感器RT201正常，此时，应对IGBT温度检测电路的其他相关元器件进行检修，由于常温状态下的RT2 01的阻值为0Ω，因此，不能在路检测R59，需将R59断开进行检测，经检测发现电阻R4、R59的阻值均正常，如图13-9所示。

    （3）经检测IGBT温度检测电路的相关元器件均正常，此时，判断可能是由于＋5V电源不正常，如图13-10所示，检测＋5V电源是否正常。

    （4）经检测发现＋5V电源不正常，引起的该电磁炉IGBT温度检测电路故障，此时应对＋5V稳压电路查找故障点，在此可参照前文内容进行检修。
    关键提示：
    格兰仕C18S-SEP1电磁炉的故障代码可参照前文介绍的进行查找。

    13.3.2海尔CH2004电磁炉温度检测电路故障检修过程
    故障现象描述
    海尔CH2004电磁炉开机后，操作显示面板上显示故障代码“E2”或“E5”，但检测后，发现该电路中的元器件均正常。
    电路分析指导

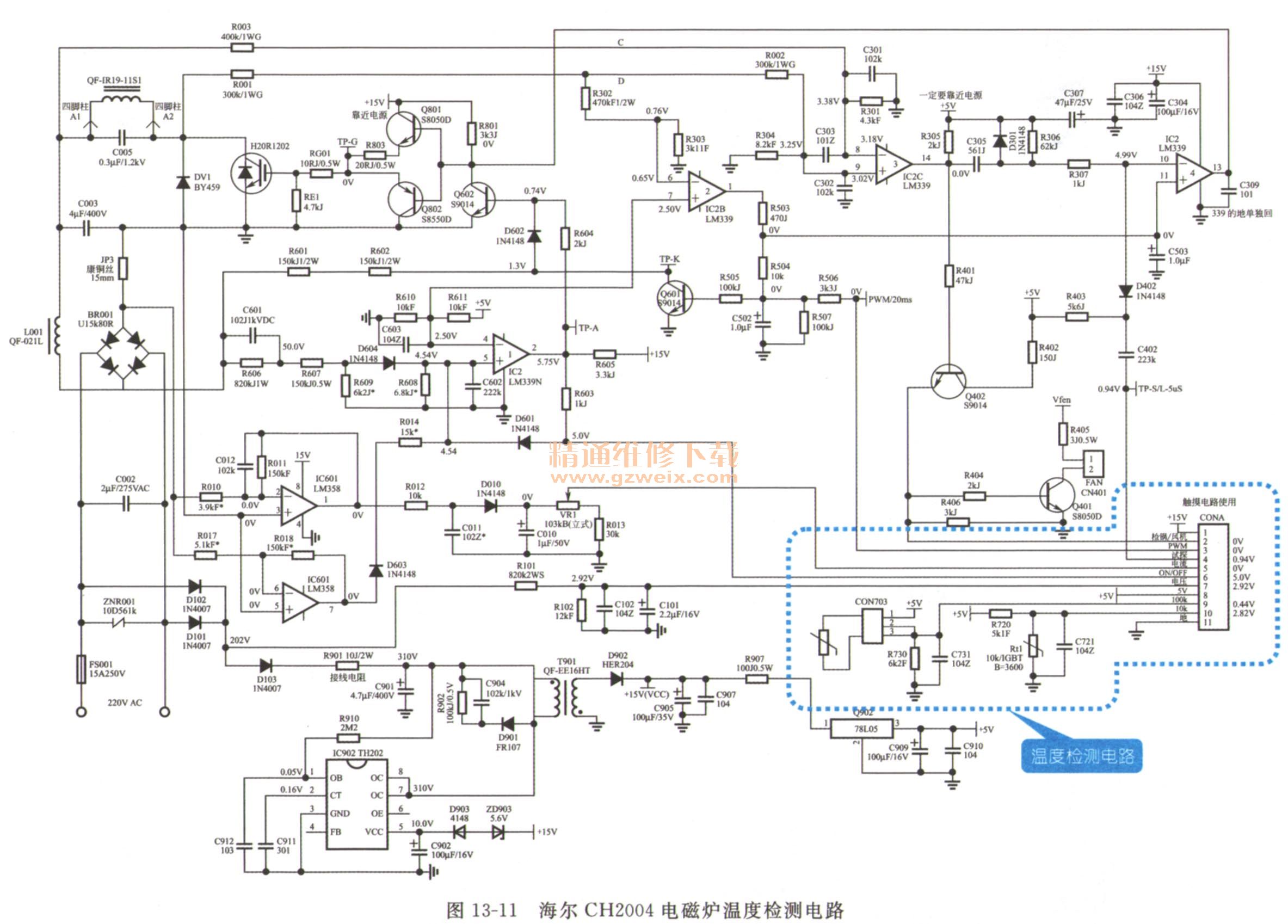

    如图13-11所示，为海尔CH2004电磁炉的温度检测电路，该电磁炉也采用两个温度检测传感器，即炉面温度传感器和IGBT温度传感器，用于对炉面和IGBT管的温度进行检测控制，从而保护电磁炉。

    根据上述故障现象分析，该电路中的温度检测电路中的元器件均正常，此时，可能是由于MCU微处理器出现故障。
    电路检修指导
    下面以海尔CH2004电磁炉出现“E2”故障代码为例进行检修，在IGBT温度检测电路正常的情况下，电磁炉仍出现“E2”故障代码时，此时，应对MCU微处理器进行检测。
    （1）海尔CH2004的MCU智能控制电路板上的插件CONA采用的是11个引脚，而功率输出电路板上的插件CON10采用的是10个引脚，当两个插接件相连时，会有1个引脚空缺，即插件CONA的①脚悬空，如图13-12所示。

    （2）使用万用表对MCU的①脚电压进行检测，如图13-13所示。

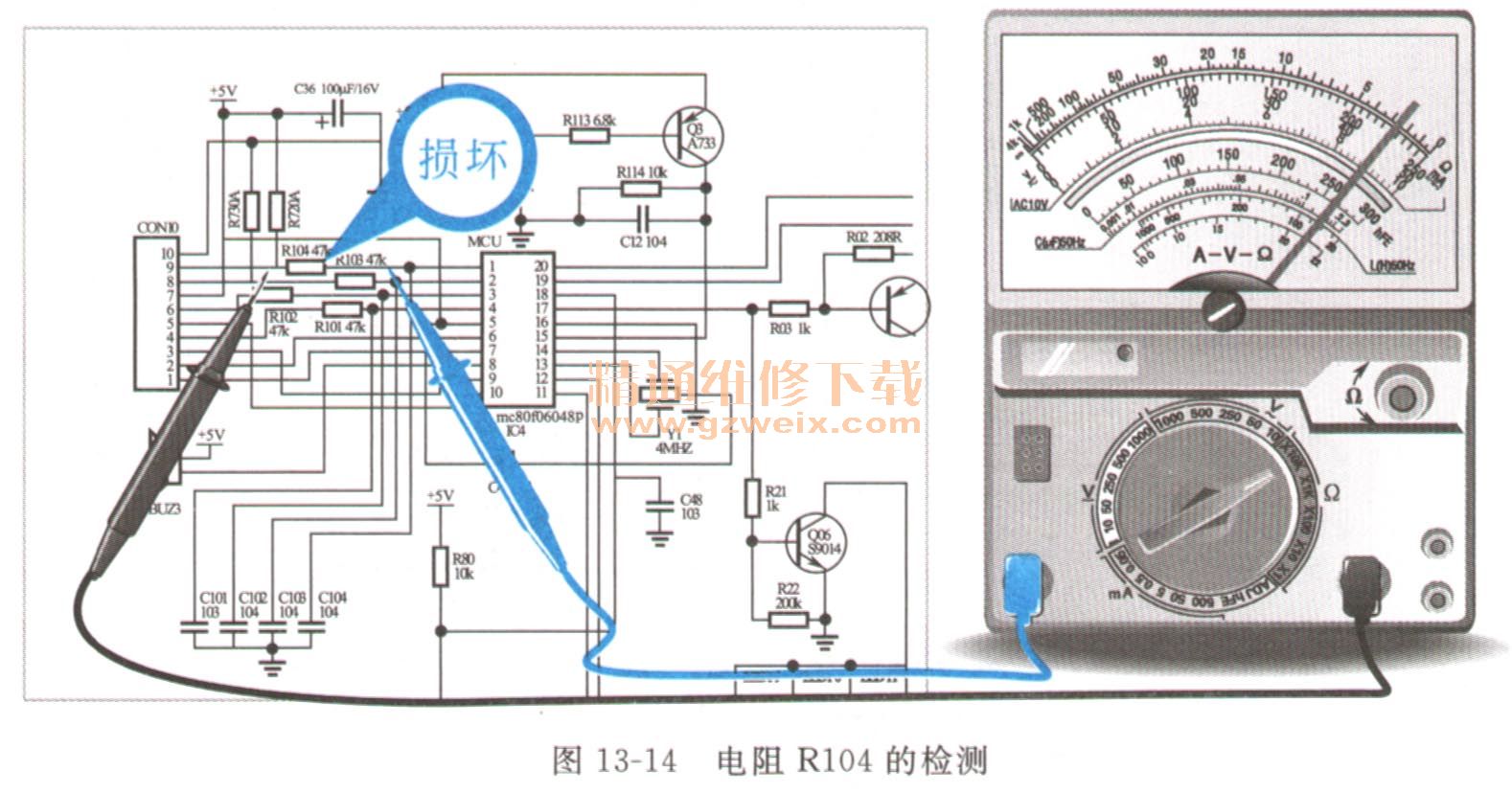

    （3）经检测MCU的①脚电压不正常，此时，应对与MCU①脚外接电路R104、C104等进行检测，经检测发现电阻R104损坏，引起该电磁炉故障，如图13-14所示。

    （4）更换故障R104，开机试运行，故障排除。
    关键提示：

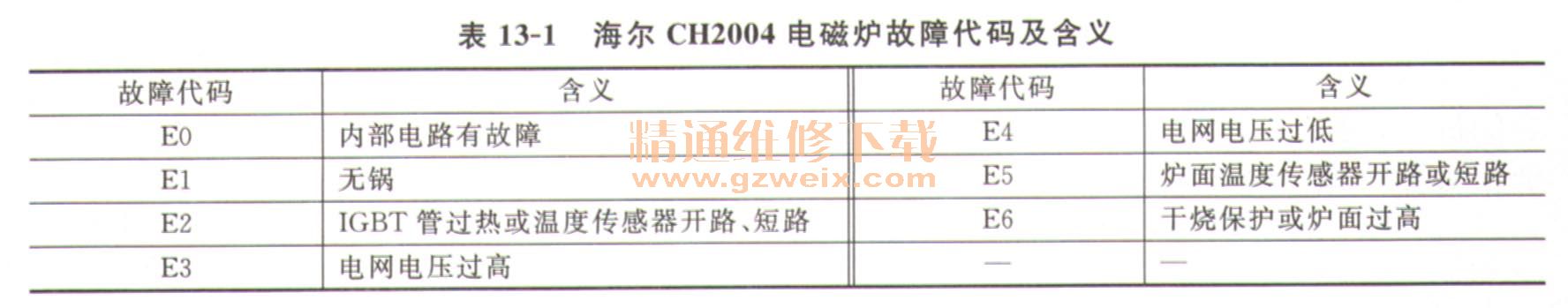

    如图13-15所示，为海尔CH2004电磁炉操作显示面板，其故障代码及含义见表13-1所列，可通过操作显示面板显示的故障代码，判断该电磁炉的故障点。
