16．2搞清操作显示电路的工作原理

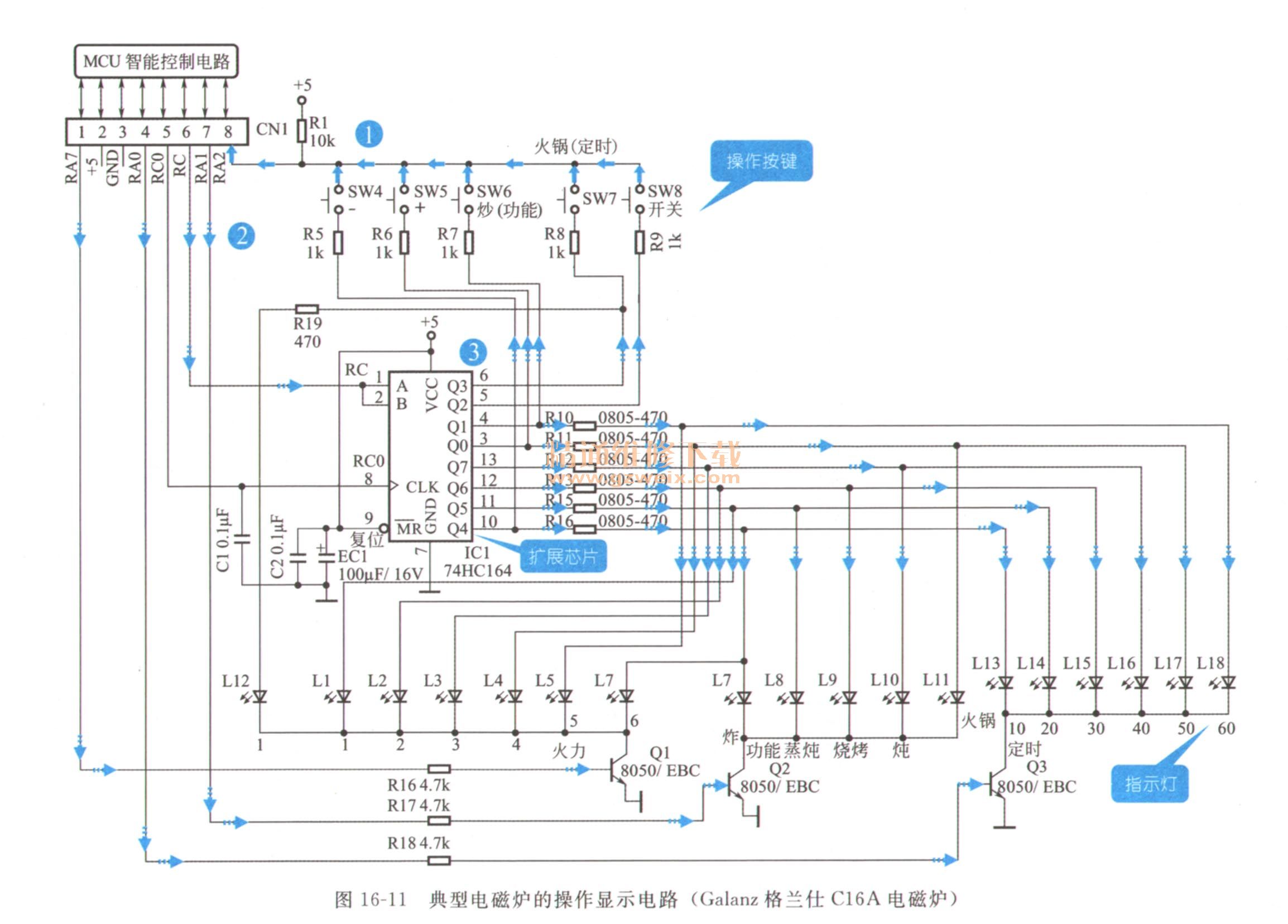

如图16-11所示，为典型电磁炉操作显示电路，其工作原理可分为3步。
1．当按下操作按键时，由扩展接口一个引脚输出的信号就会通过按下的微动开关送到插接件的⑧脚，然后作为人工指令信号送给MCU（微处理器）。
2．MCU（微处理器）端口接收指令后，MCU（微处理器）根据内部程序输出控制电磁炉的指令，同时相应的端口送出工作状态信号，经过插接件的①、④、⑥、⑦脚分别送入操作显示电路，其中①、④、⑦脚送来的信号控制晶体管Q1、Q2、Q3，而⑦脚送来的信号，则送给扩展芯片的数据输入端（A、B）。
3．扩展芯片对送来的信号进行移位处理，然后送出，给数码管提供指示信号，数码管中的发光二极管在扩展芯片和晶体管Q1、Q2、Q3的组合作用下，显示相应的数字。
16．3看懂操作显示电路故障检修过程
16．3．1苏泊尔C18AK电磁炉操作显示电路故障检修过程
故障现象描述
苏泊尔C18AK电磁炉通电后电源指示灯亮，但是按下操作按键无反应，指示灯不变动，电磁炉不工作。
电路分析指导
电磁炉不工作，但是电源指示灯亮，此时先将电磁炉外壳打开，观察保险管没有烧坏现象，排除桥式整流堆、IGBT管（门控管）等内部元器件击穿短路故障，接下来应对各个保护电路进行检测。
电路检修指导
对电磁炉各个保护电路，如浪涌保护、过流保护、过压保护以及IGBT过压保护等电路进行检测，均没发现故障点，此时应将故障范围集中在操作显示电路上。

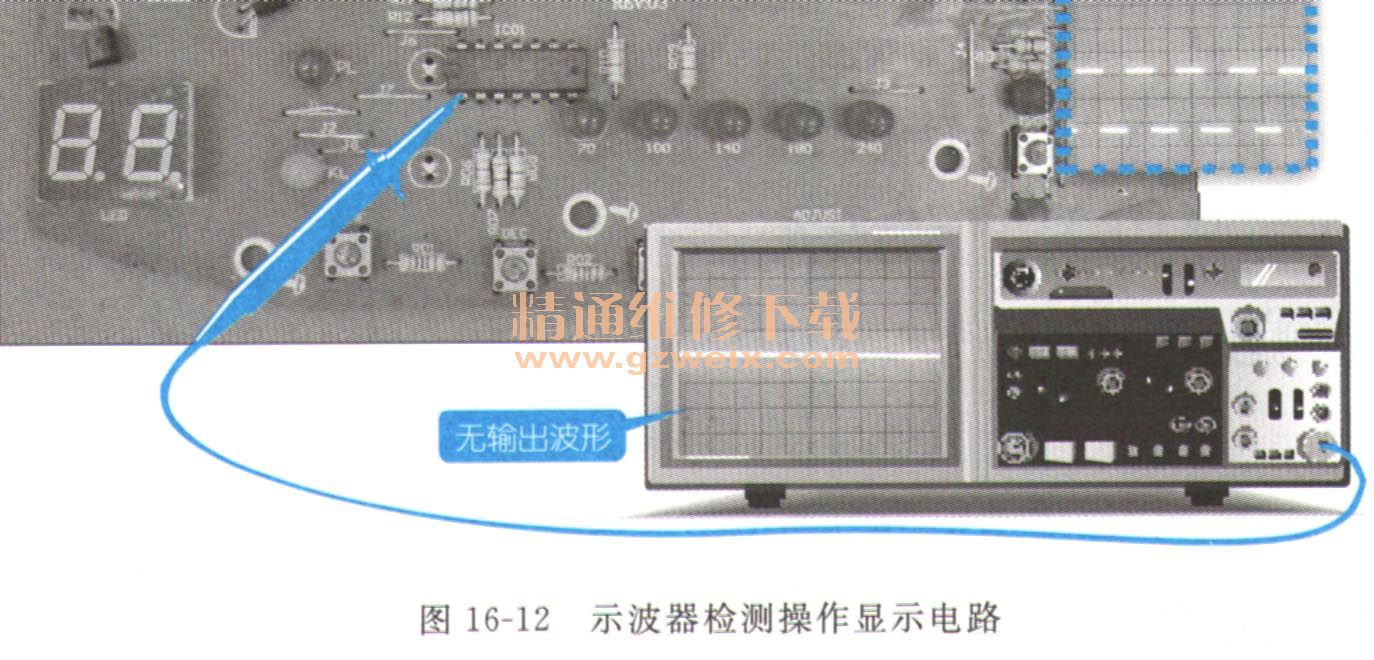

（1）使用示波器检测扩展芯片、显示屏等元器件，没有检测到相应的波形，如图16-12所示。
（2）使用万用表检测扩展接口，发现各个引脚的对地阻值与正常值偏差较大，如图16-13所示，由此可以判断，该芯片损坏。

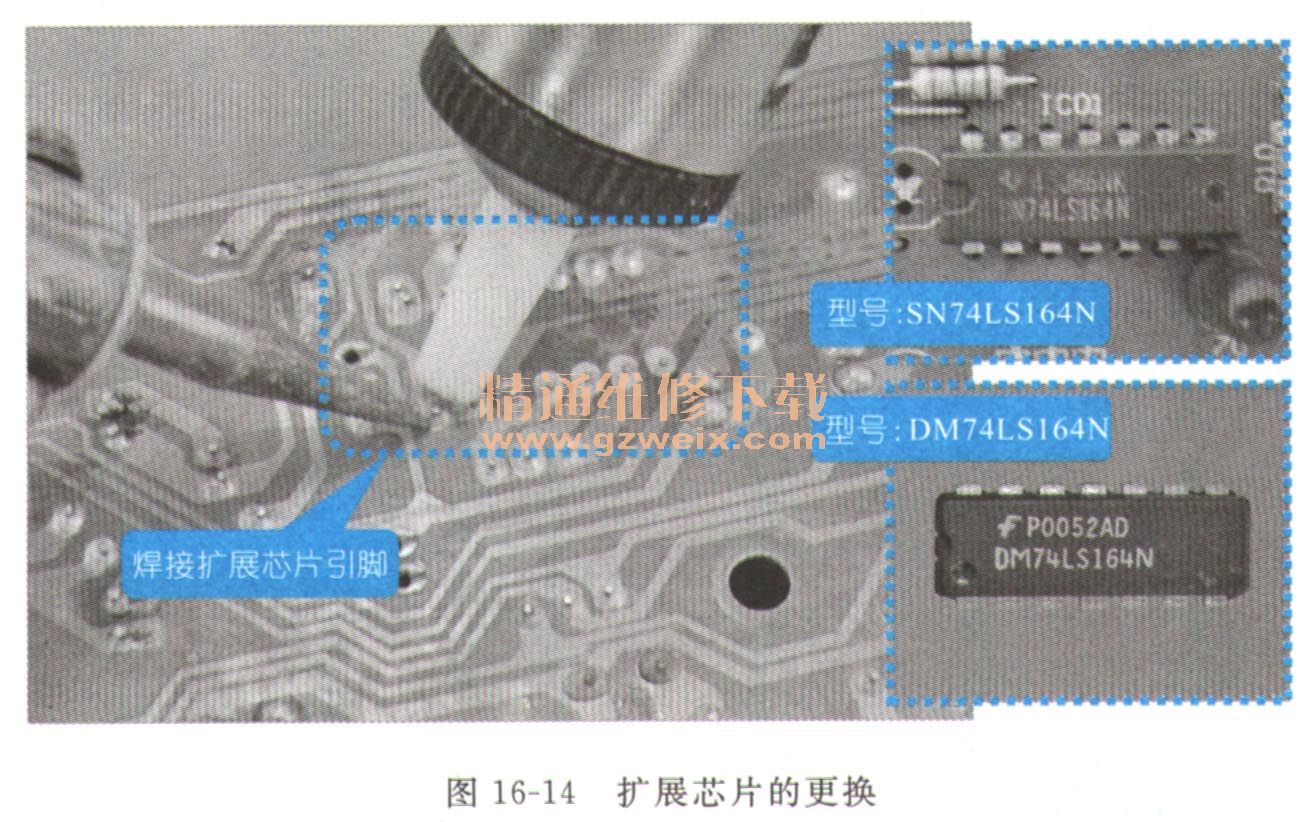

（3）检测后发现扩展芯片损坏，需更换同型号的移位寄存器，如图16-14所示，有些型号的移位寄存器是可以通用的，如型号为“SN74LS164N”的可以更换为“DM74LS164N”。
（4）更换损坏的元器件之后，开机试运行，故障排除。
16.3.2富士宝HI-P260电磁炉操作显示电路故障检修过程
故障现象描述
富士宝HI-P260电磁炉操作按键失灵，不能进行人工指令的输入。
电路分析指导
电磁炉操作按键失灵，如某一按键失灵很有可能是由于微动开关使用频繁造成了损坏，因此重点检测失灵的操作按键即可。
电路检修指导
电磁炉操作显示电路中有多个操作按键，检测时只需要对怀疑故障的进行检测即可。如所有的按键都失灵则应查共用的电路。

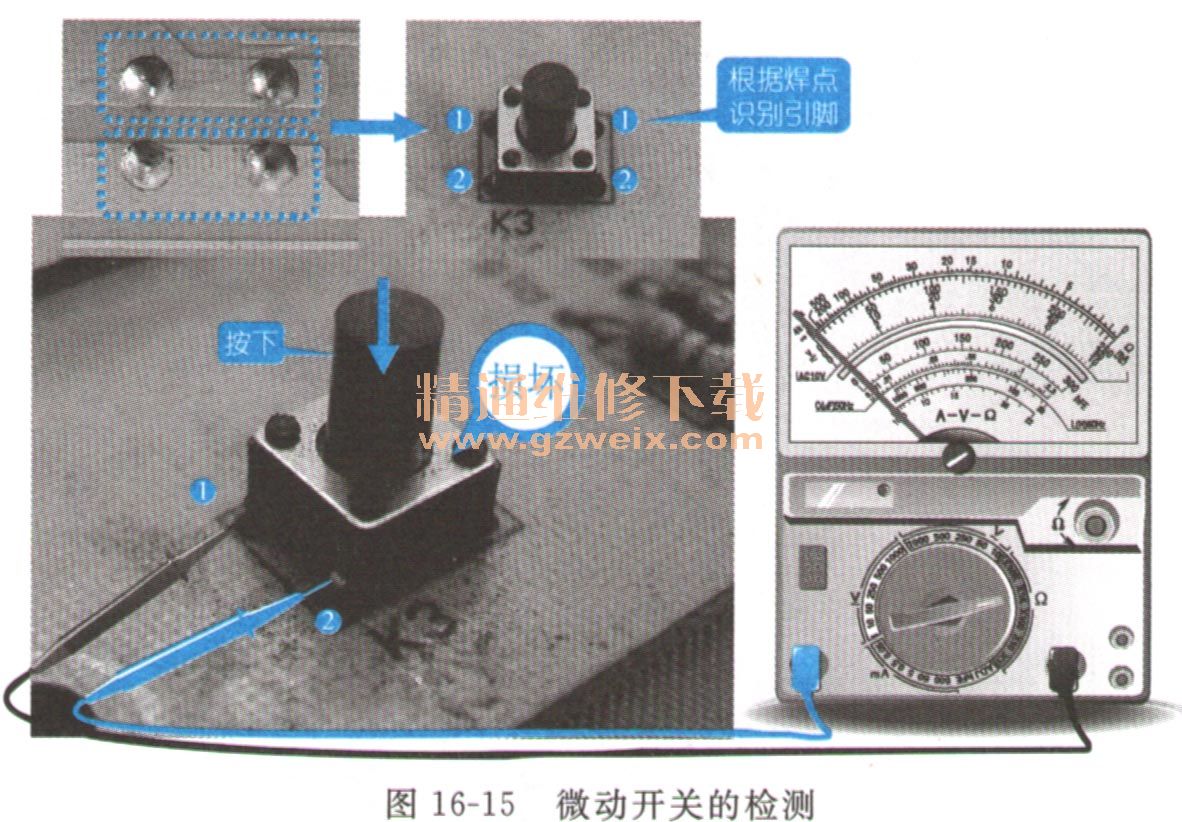

（1）查找失灵微动开关的焊点，经过检测，发现该微动开关在按下时呈断开状态，损坏，如图16-15所示。
（2）选择同为四个引脚的微动开关进行更换，如图16-16所示，更换时，应注意四个引脚与焊点之间的关系，避免代换错误。
（3）更换损坏的元器件之后，开机试运行，故障排除。
16．4操作显示电路的重要检测点
从图16-2中，可以看出，电磁炉操作显示面板主要是由操作按键、指示灯、显示屏、扩展接口以及其他外围元器件构成的。

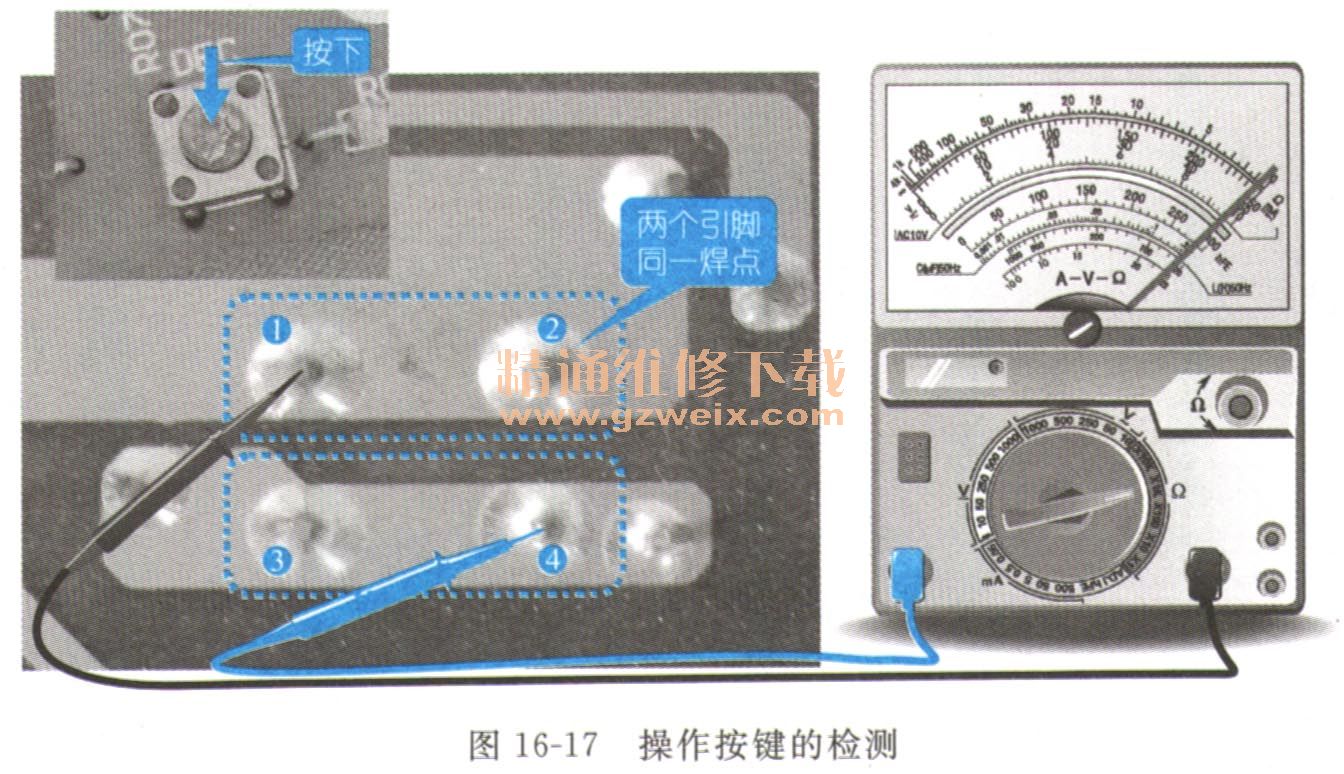

操作按键是电磁炉的控制开关，若操作按键损坏将导致电磁炉的控制失灵。检测操作按键时，应先确定哪两个引脚为一对触点，也就是确定微动开关的两个焊点，然后通过万用表检测，如图16-17所示，正常情况下，按下的微动开关处于接通状态，未按下的微动开关处于断开状态。

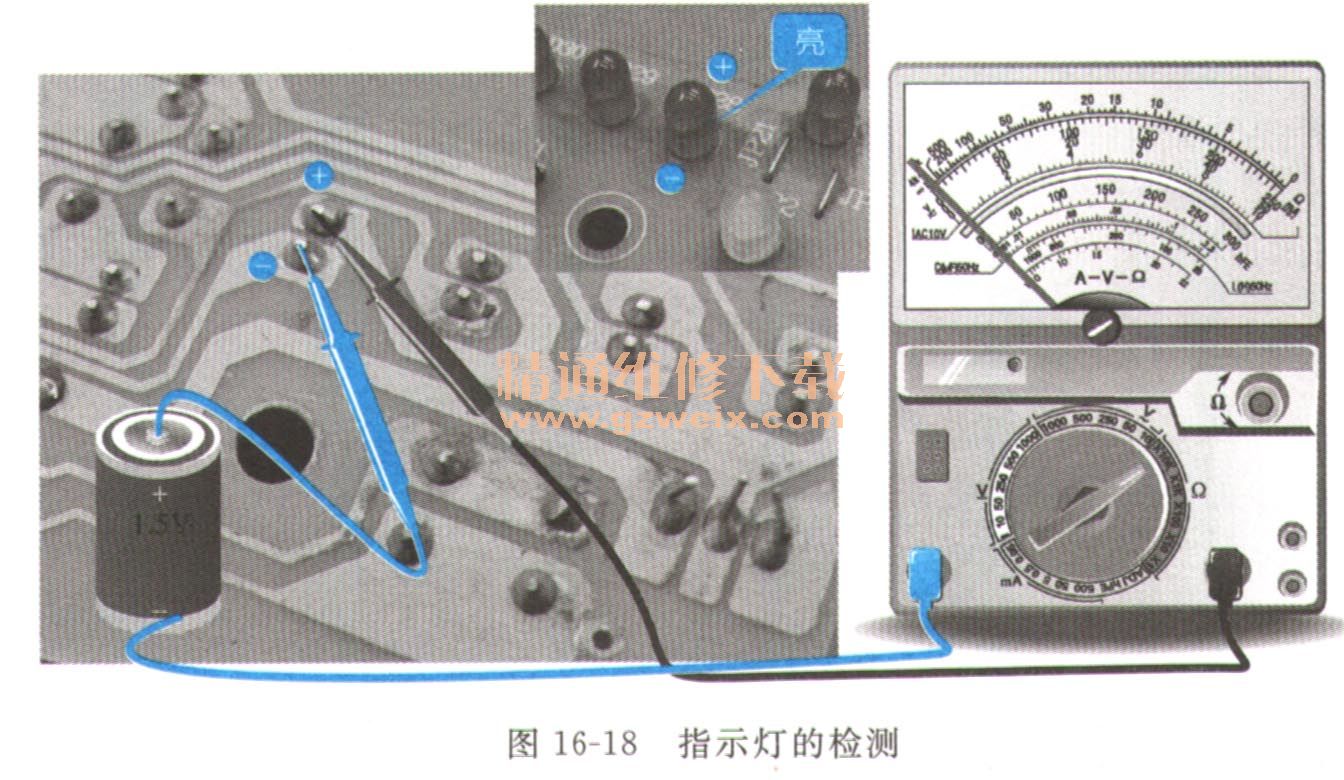

由于指示灯采用的发光二极管，只要能够发光，就可以判断该发光二极管是正常的如图16-18所示。
显示屏的各个引脚，使用示波器检测，可以看到显示状态的信号波形，如图16-19所示。
扩展芯片实际上是扩展MUC（微处理器）分配给操作显示电路的接口端，使用示波器，可以检测到各个引脚的波形，如图16-20所示。使用万用表还可以检测到该芯片各引脚阻值，见表16-1所列。

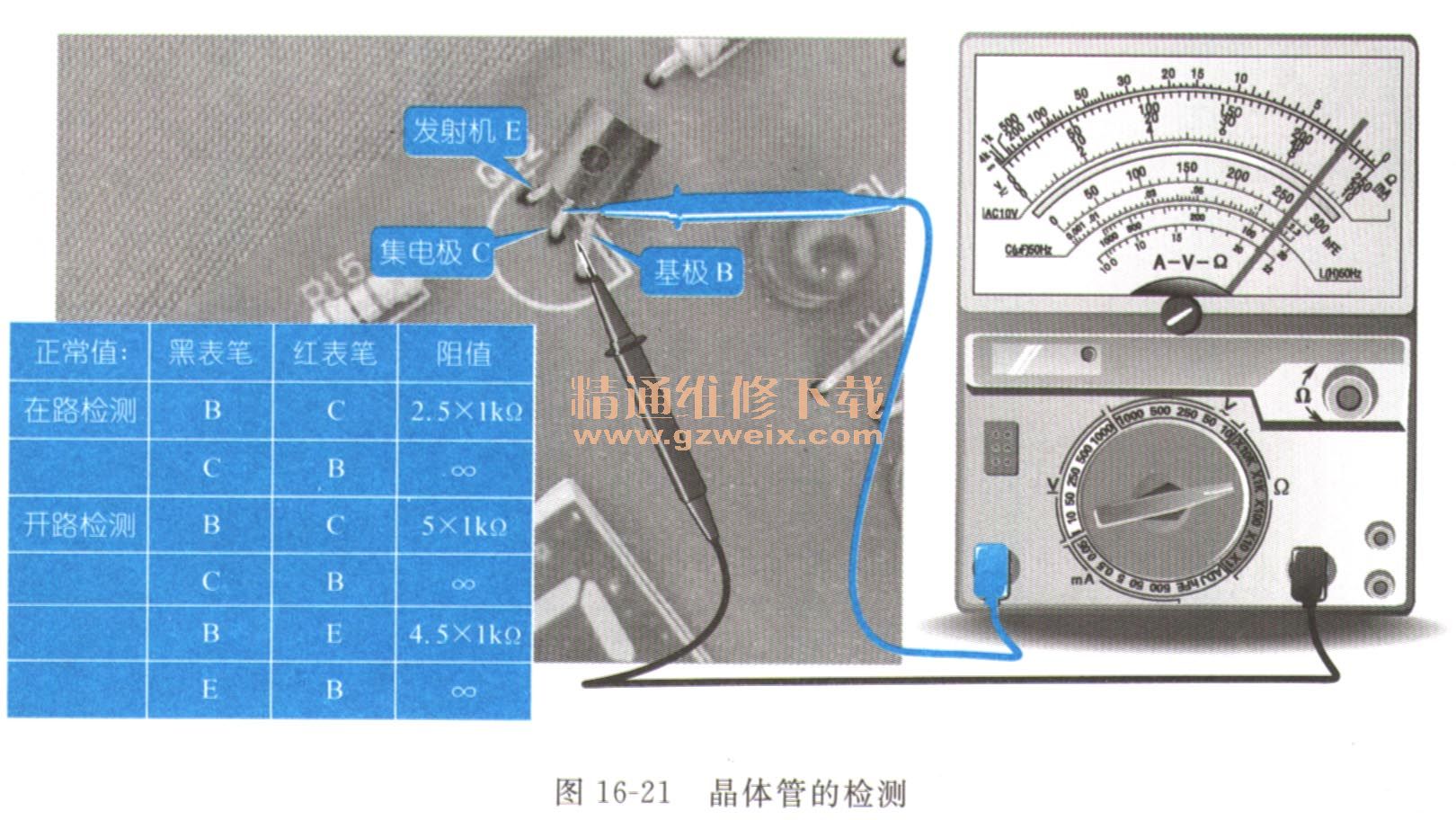

操作显示电路中的其他元器件比较容易出现故障的就是控制晶体管了，其检测如图16-21所示。
