1.2掌握电磁炉的信号流程
    电磁炉从信号流程来说，可分为主电路信号流程和检测保护电路信号流程，如图1-17所示，主电路是电磁炉能够工作的基本电路，然而为了使用安全，主电路需要各个检测保护电路进行监控。

    电磁炉的主电路包括：市电输入电路、高压整流滤波电路、功率输出电路、低压整流滤波电路、MCU智能控制电路、同步振荡电路、PWM调制电路、IGBT驱动电路、操作显示电路。而检测保护电路包括：电流检测电路、电压检测电路、浪涌保护电路、温度检测电路、锅质检测电路、IGBT过压保护电路、风扇驱动电路、报警驱动电路。

    1．主电路信号流程
    如上图1-17所示，市电AC 220V进入电磁炉以后，分为两路：一路经过高压整流滤波电路生成DC ＋300V电压送入功率输出电路；另一路经过低压整流滤波电路生成多个低压电压，送入MCU智能控制电路及其他电路模块中，使其能够正常工作。

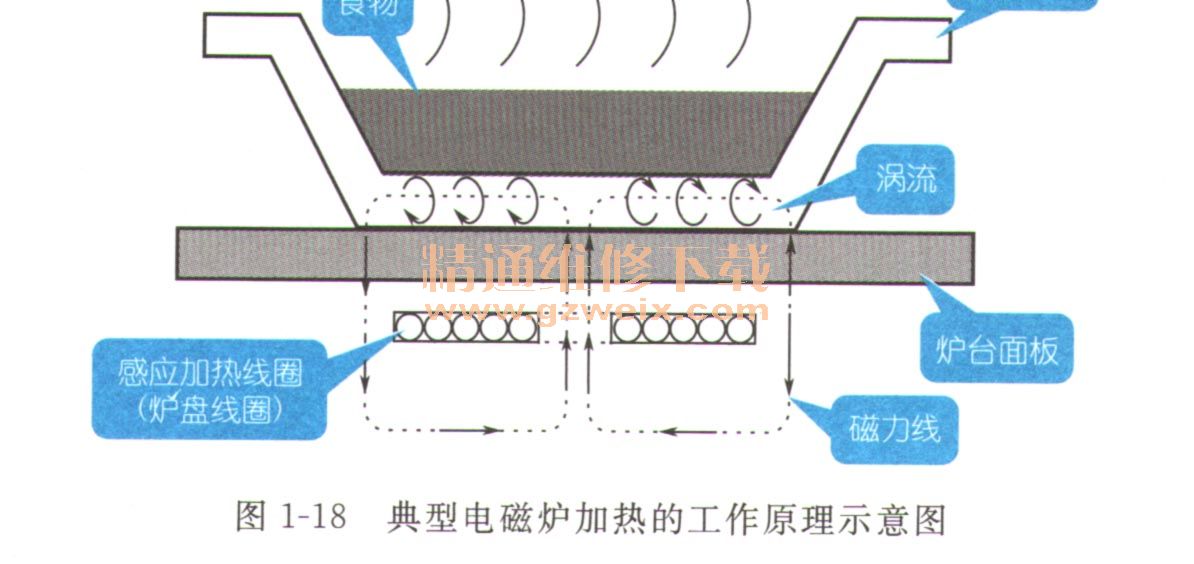

    MCU智能控制电路接收操作显示电路送来的人工指令，经过逻辑处理，分别送给同步振荡电路和PWM调制电路控制信号，然后由IGBT管驱动电路进行放大处理，经放大后的驱动信号送给功率输出电路中的IGBT管，使炉盘线圈产生高频振荡电流，使得炉盘线圈产生出交变的磁场，对铁质软磁性炊具进行磁化，在炊具的底部形成许多由磁力线感应出的涡流，将电能转化为热能，从而实现对食物的加热，如图1-18所示。

    2．检测保护电路信号流程
    如图1-17所示，在电磁炉主电路的四周还有多个检测保护电路，这些电路对主电路进行控制。其中市电AC 220V进入电磁炉以后，分别送入电流检测电路、电压检测电路、浪涌保护电路中，经电流检测电路、电压检测电路处理后，将控制信号送入MCU智能控制电路中，而浪涌保护电路送出的控制信号则送入PWM调制电路当中，对振荡信号进行控制。
    功率输出电路由温度检测电路、锅质检测电路、IGBT过压保护电路进行控制，经检测到的信号分别送入MCU智能控制电路或PWM调制电路当中，对主电路进行监控、保护。风扇驱动电路和报警驱动电路也是由MCU智能控制电路进行控制的。
