9.3.2富士宝HI-P260电磁炉MCU智能控制电路故障检修过程
    故障现象描述
    富士宝HI-P260电磁炉电源指示灯亮，但数码管显示屏无显示，蜂鸣器不响，各操作按键无反应。
    电路分析指导

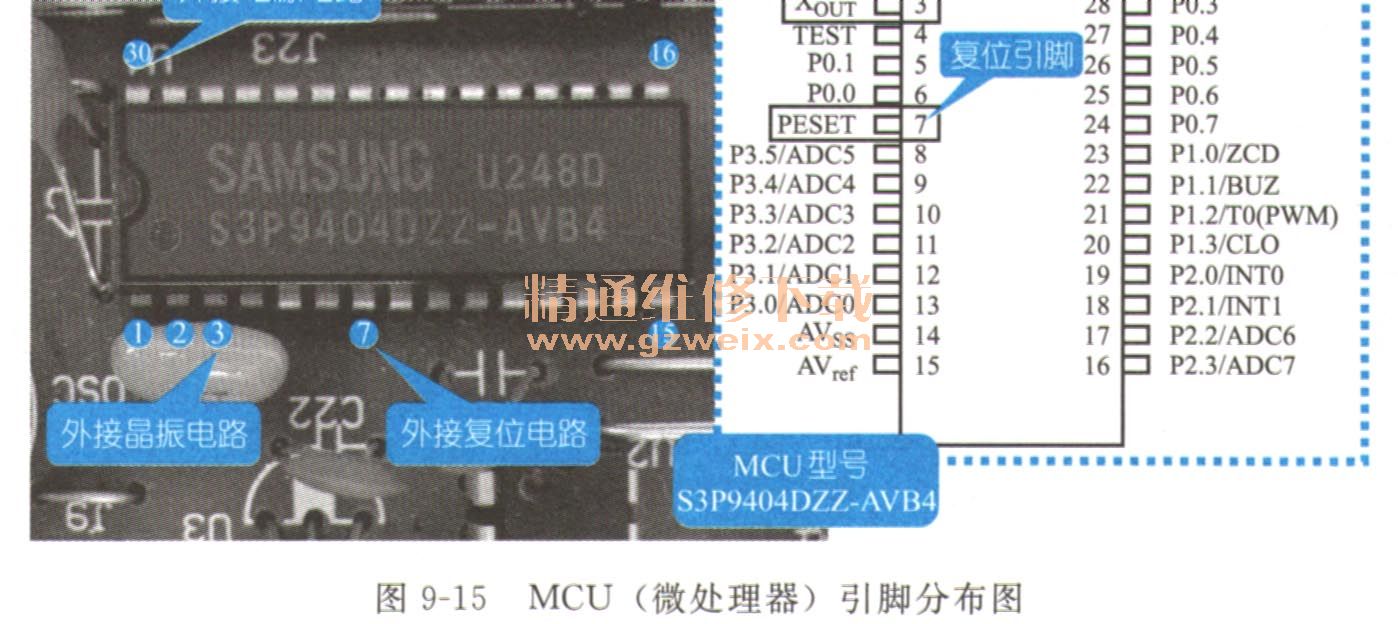

    通过上述故障现象得知该电磁炉开机不工作，蜂鸣器没有报警声，数码显示屏也没有显示故障代码，由此可以断定，故障范围不在各种检测保护电路中，很可能是由于MCU（微处理器）不能正常工作引起的。MCU（微处理器）要想能够正常工作，必须是供电电路、晶振电路和复位电路都正常才行，如图9-15所示为富士宝HI-P260电磁炉MCU（微处理器）引脚分布图，从图9-15中可知芯片型号为S3P9404DZZ-AVB4，并且，⑦脚接复位电路，②和③脚接晶振电路。

    电路检修指导
    按照图9-15所示的引脚分布对电源电路、复位电路、晶振电路进行检测。
    （1） MCU（微处理器）的30脚接电源电路，如图9-16所示，检测电源端，发现有＋5V供电电源。

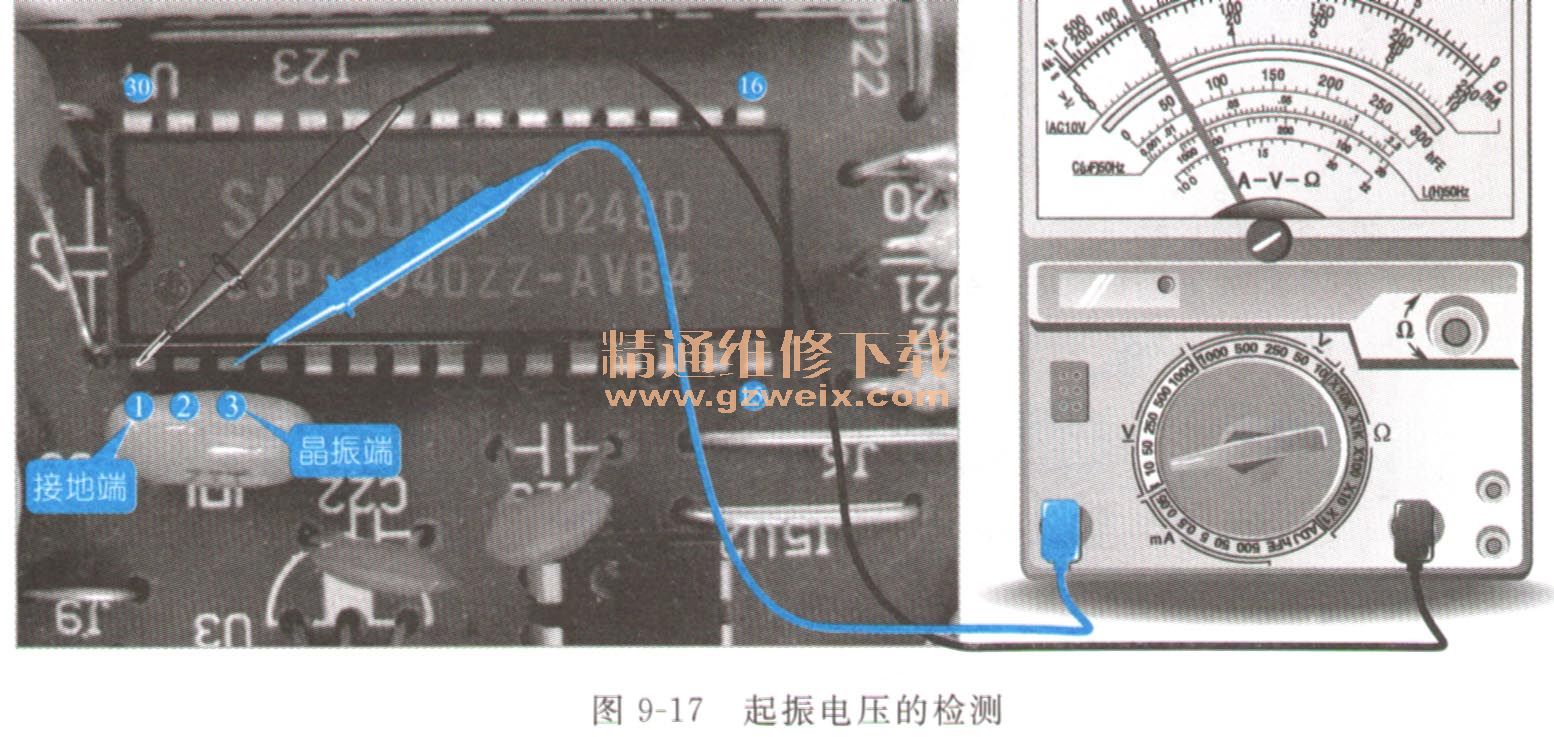

    （2） MCU（微处理器）的②和③脚外接谐振晶体，如图9-17所示，检测起振电压，正常。

    （3） MCU（微处理器）的⑦脚接复位电路，如图9-18所示，检测复位电压，正常。

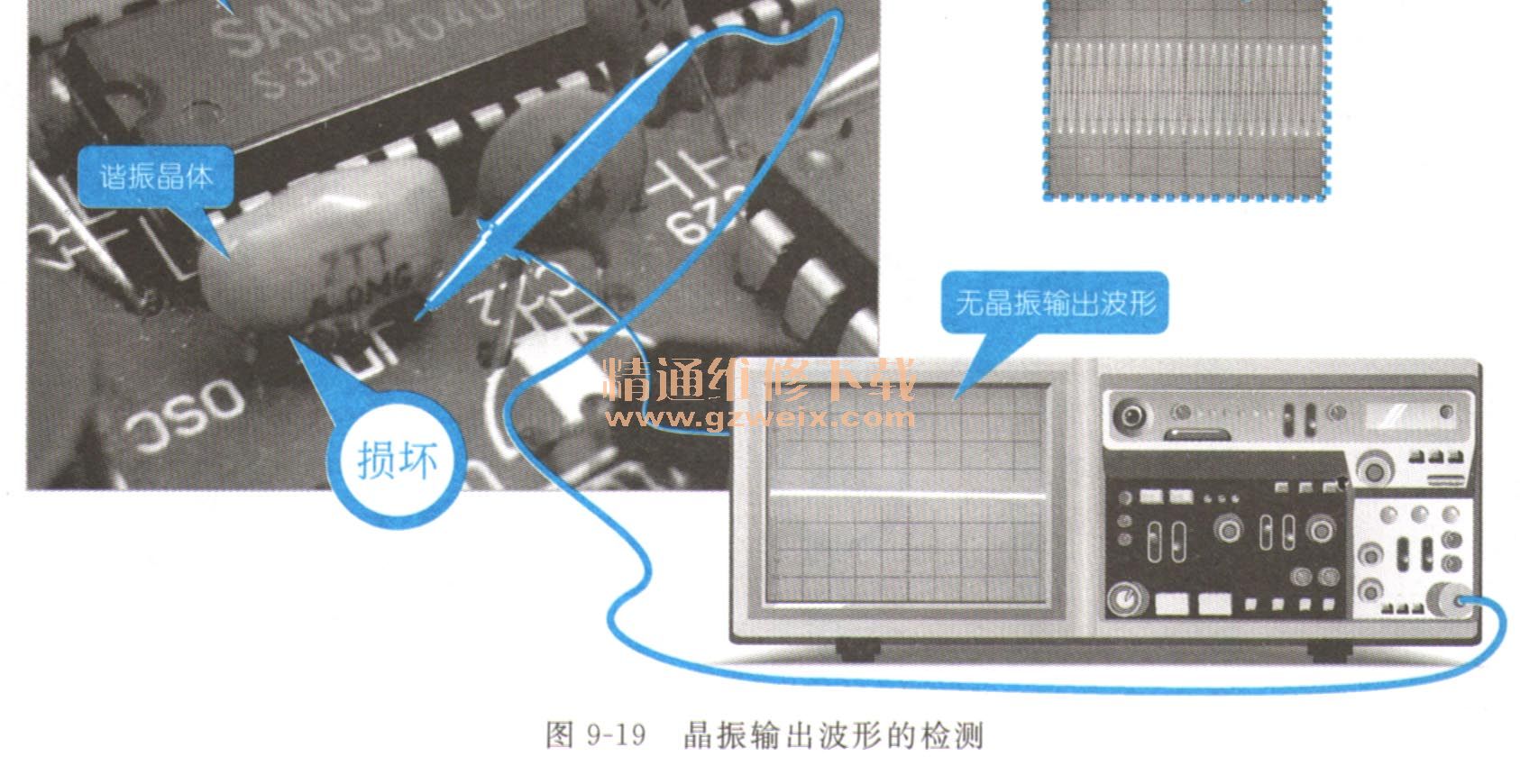

    （4）经检测发现供电电路的电压值、晶振电路的电压值以及复位电路的电压值都正常，此时可用示波器检测晶振电路的输出波形，如图9-19所示，经检测发现示波器不能检测到晶振波形。

    （5）经过上述检测，可以判断该电磁炉故障点为谐振晶体损坏，更换损坏的元器件之后，开机试运行，故障排除。

    9.3.3尚朋堂SR-1604A电磁炉MCU智能控制电路故障检修过程
    故障现象描述
    尚朋堂SR-1604A电磁炉通电后无显示、不工作。
    电路分析指导
    电磁炉通电无显示不工作，怀疑是MCU（微处理器）没有工作导致的，因此需要对MCU（微处理器）的工作条件进行检测，即供电电路、晶振电路和复位电路。如图9-20所示为尚朋堂SR-1604A电磁炉MCU智能控制电路。

    电路检修指导
    怀疑MCU智能控制电路出现故障，应着重检测供电电路、晶振电路和复位电路。
    （1） MCU（微处理器）的12脚为电源供电电路连接端，如图9-21所示，经过检测发现该电压值异常，＋5V供电端为0V。

（2）通过检测说明故障出现在5V供电电路中，如图9-22所示为低压整流滤波电路，该电路中的其中一路就是5V稳压电路。

    （3）检测低压整流滤波电路，逐级经过检测，发现＋19V和＋16V电压都有，但是检测不到＋5V电压，进一步检测表明故障出现正中。

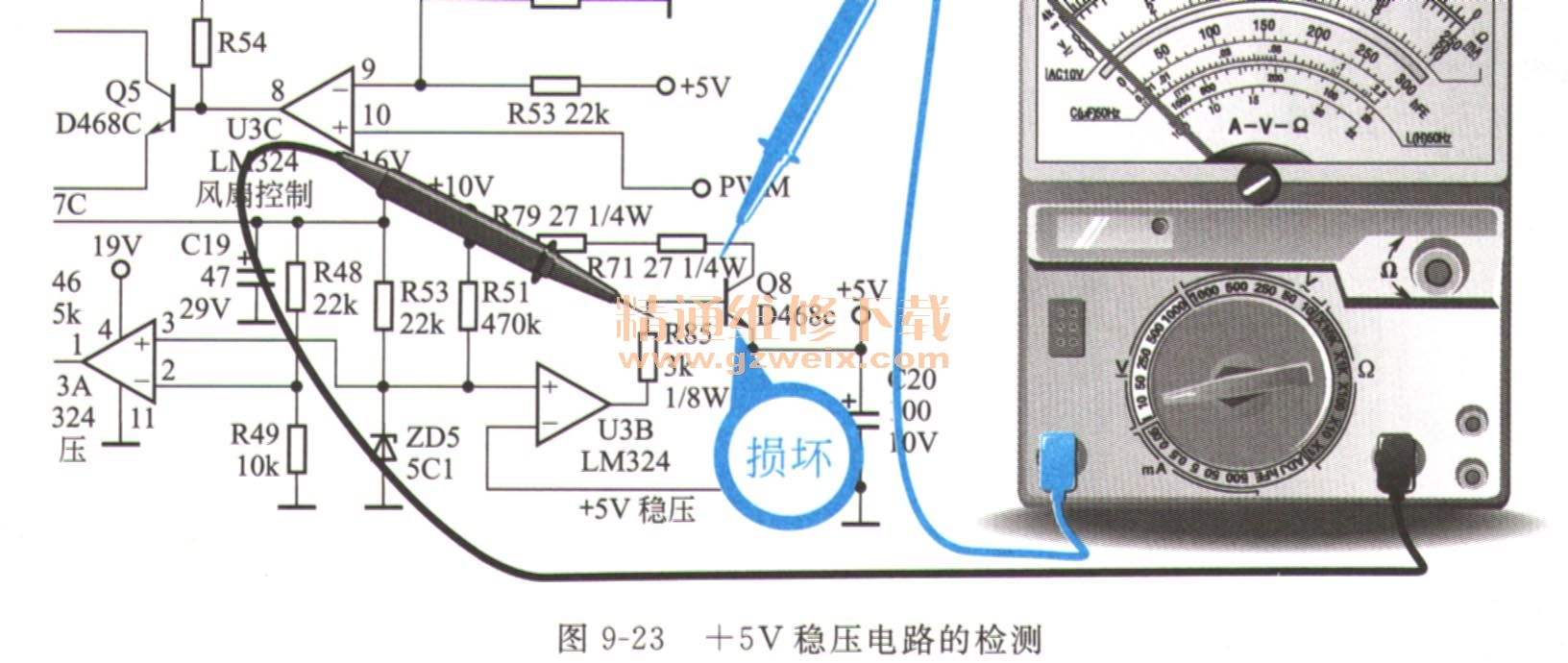

    （4）对＋5V稳压电路中的元器件逐个进行检测，发现晶体管Q8击穿断路损坏，如图9-23。

    （5）更换损坏的元器件之后，开机试运行，故障排除。
