看图学会电磁炉故障维修
来源:本站整理  作者:佚名  2014-08-20 18:27:01

    10.3.2美的S H2147电磁炉同步振荡电路故障检修过程
    故障现象描述
    美的SH2147电磁炉通电后有时不加热,出现报警提示,但操作面板指示灯正常;有时则能正常工作。出现时好时坏、断续加热的故障现象。
    电路分析指导
    对该电磁炉进行检测,通过操作面板输入人工指令,电磁炉有时能够正常工作,怀疑是功率输出电路、同步振荡电路、IGBT驱动电路中有元器件接触不良导致的。
    如图10-16所示为美的SH2147电磁炉电路图,按照电路图查找相关电路,并对其进行检测。其中同步振荡电路对炉盘线圈两端送来的电压信号进行比较,输出锅质检测信号和同步振荡信号。

    电路检修指导
    按照电磁炉信号流程,分别检测功率输出电路、同步振荡电路、IGBT驱动电路。
    (1)使用“观察法”检查功率输出电路,没有发现元器件的虚焊现象。
    (2)在待机状态下,使用万用表检测功率输出电路中的IGBT管(门控管)C极的电压,如图10-17所示。经检测,发现有310V电压,排除了功率输出电路以及IGBT驱动电路的故障。

    (3)同样是待机状态下,检测同步振荡电路,如图10-18所示,发现输入端⑦脚的电压,严重偏大,因此可以判断故障点出现在输入端⑦脚的分压电路中。

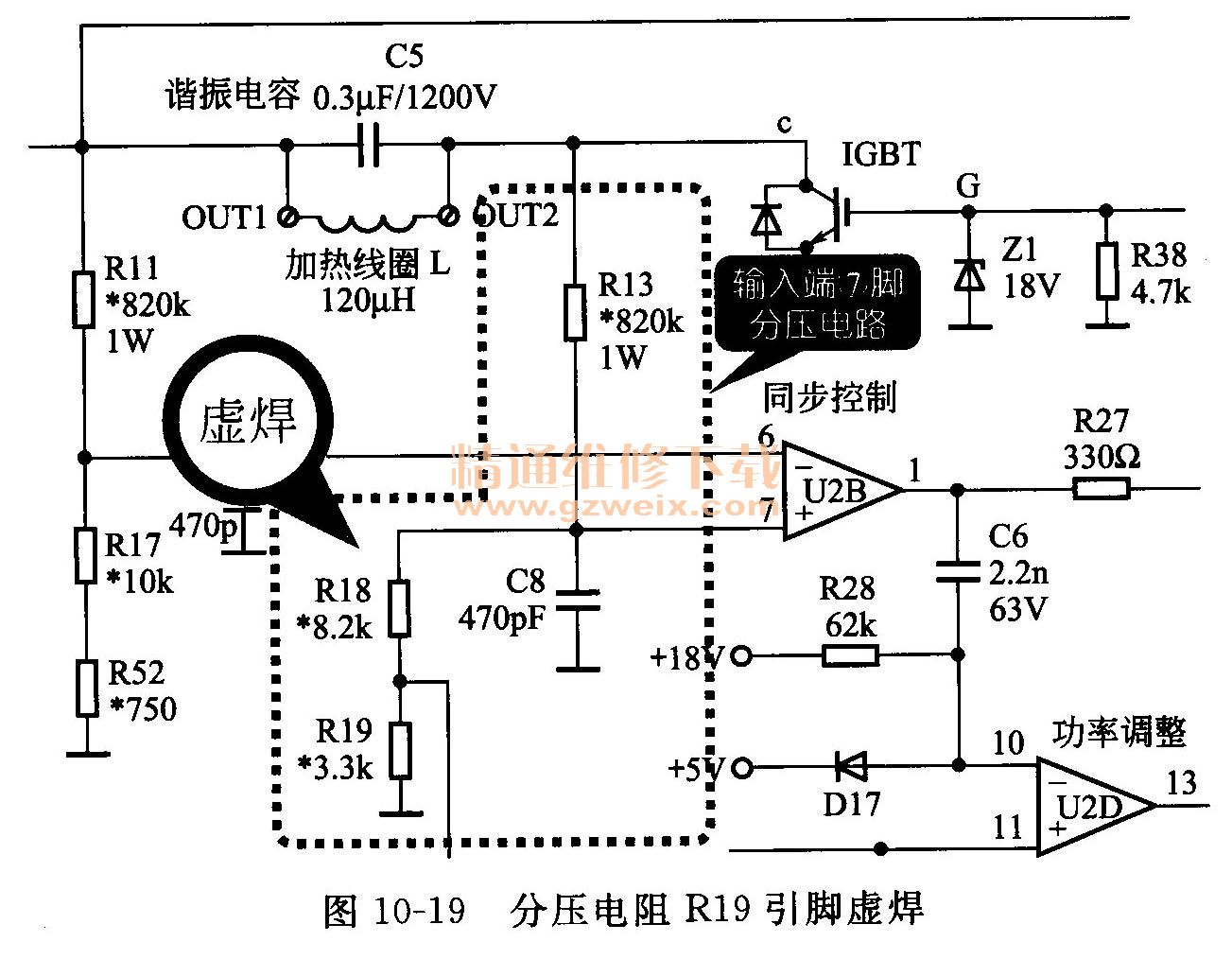

    (4)输入端⑦脚的分压电阻有R13、R18、R19,使用“观察法”发现电阻R19的焊点有虚焊现象,如图10-19所示,因此造成了电磁炉时好时坏、断续加热的故障现象。

    (5)对虚焊元器件的引脚进行补焊,开机试运行,故障排除。
    关键提示:
    电磁炉同步振荡电路使用万用表进行检测,只能是待机状态。如电磁炉处于开机状态,则需要使用示波器进行检测。这是由于同步振荡电路频率非常的快,开机状态使用万用表检测不到结果。

    10.3.3美的SY191电磁炉同步振荡电路故障检修过程
    故障现象描述
    美的SY191电磁炉通电后指示灯亮,操作按键后响应,就是不能加热。
    电路分析指导
    电磁炉其他功能基本正常,就是不能实现加热,怀疑是同步振荡电路故障,如图10-20所示为美的SY191电磁炉电路图。

    电路检修指导
    电磁炉同步振荡电路出现故障,不能协调整机的工作频率,电磁炉将出现不能加热的故障现象。对其检修检测时,首先应排除其他保护电路的干扰,以及功率输出电路和IG-BT驱动电路的故障范围。

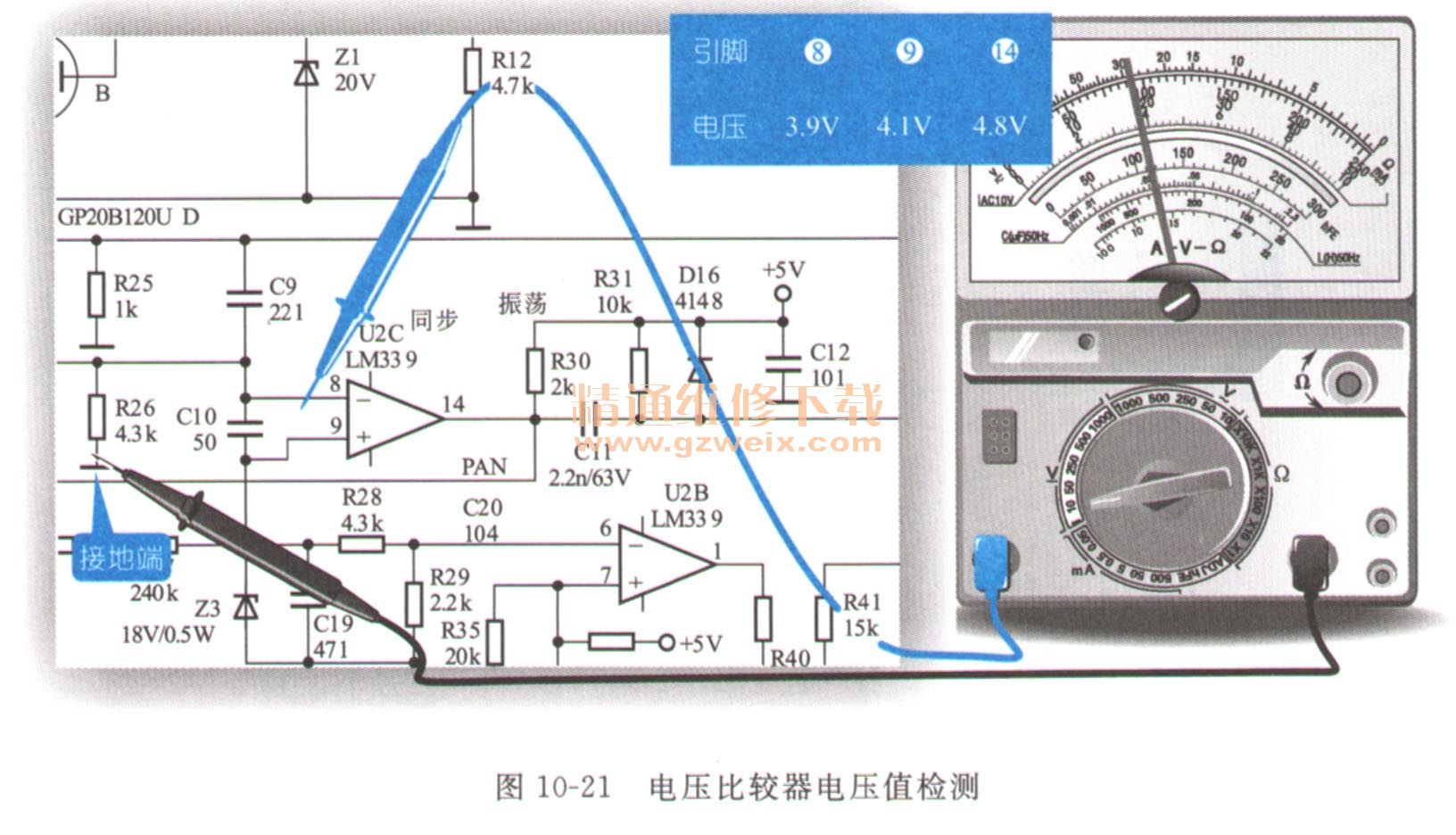

    (1)同步振荡电路由电压比较器对炉盘线圈两端的谐振频率产生的电压进行比较,如图10-21所示,经检测,输入端和输出端电压值正常。

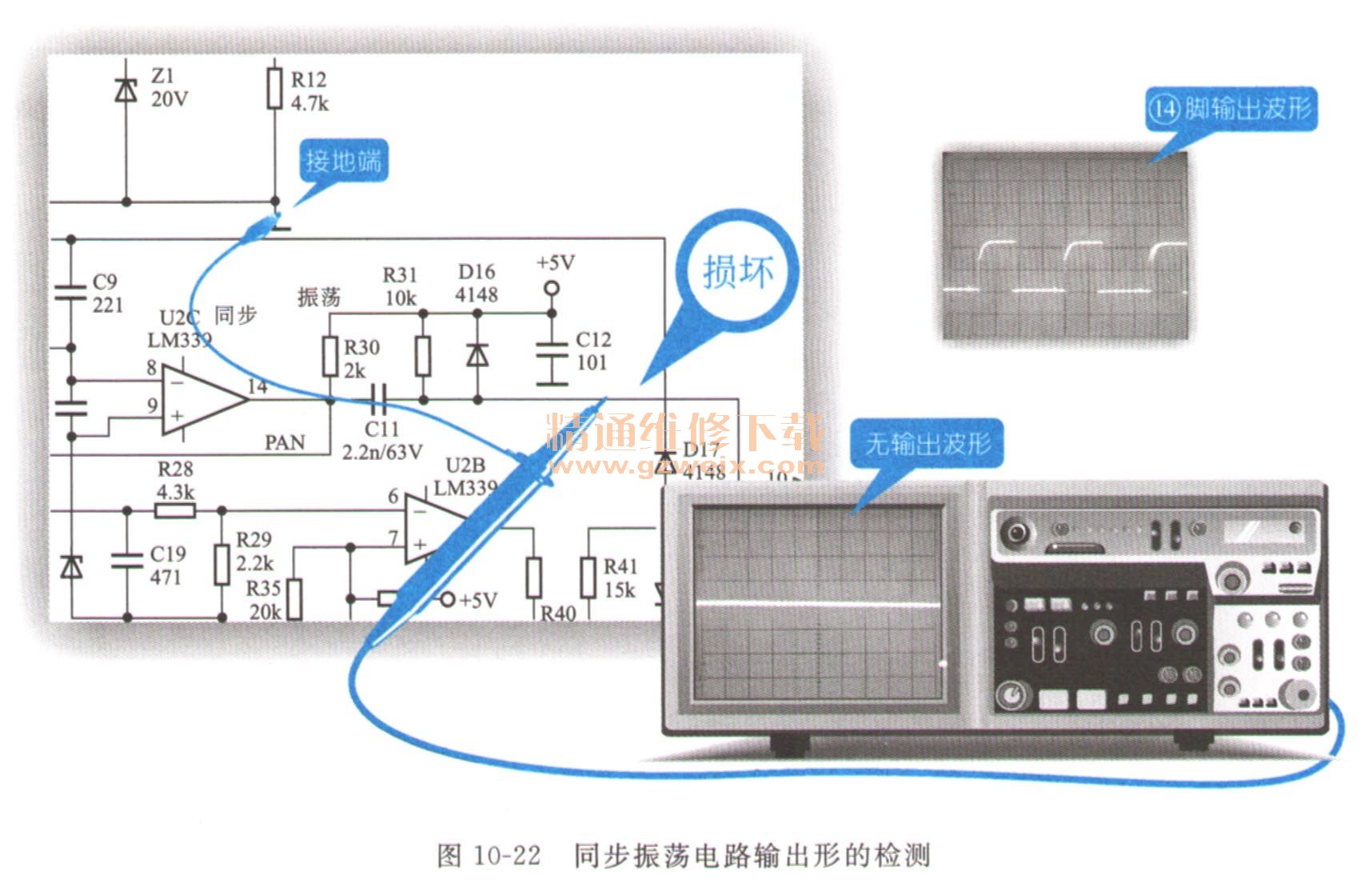

    (2)在开机状态下,使用示波器检测,如图10-22所示,发现同步振荡电路没有输出波形送给PWM调制电路。

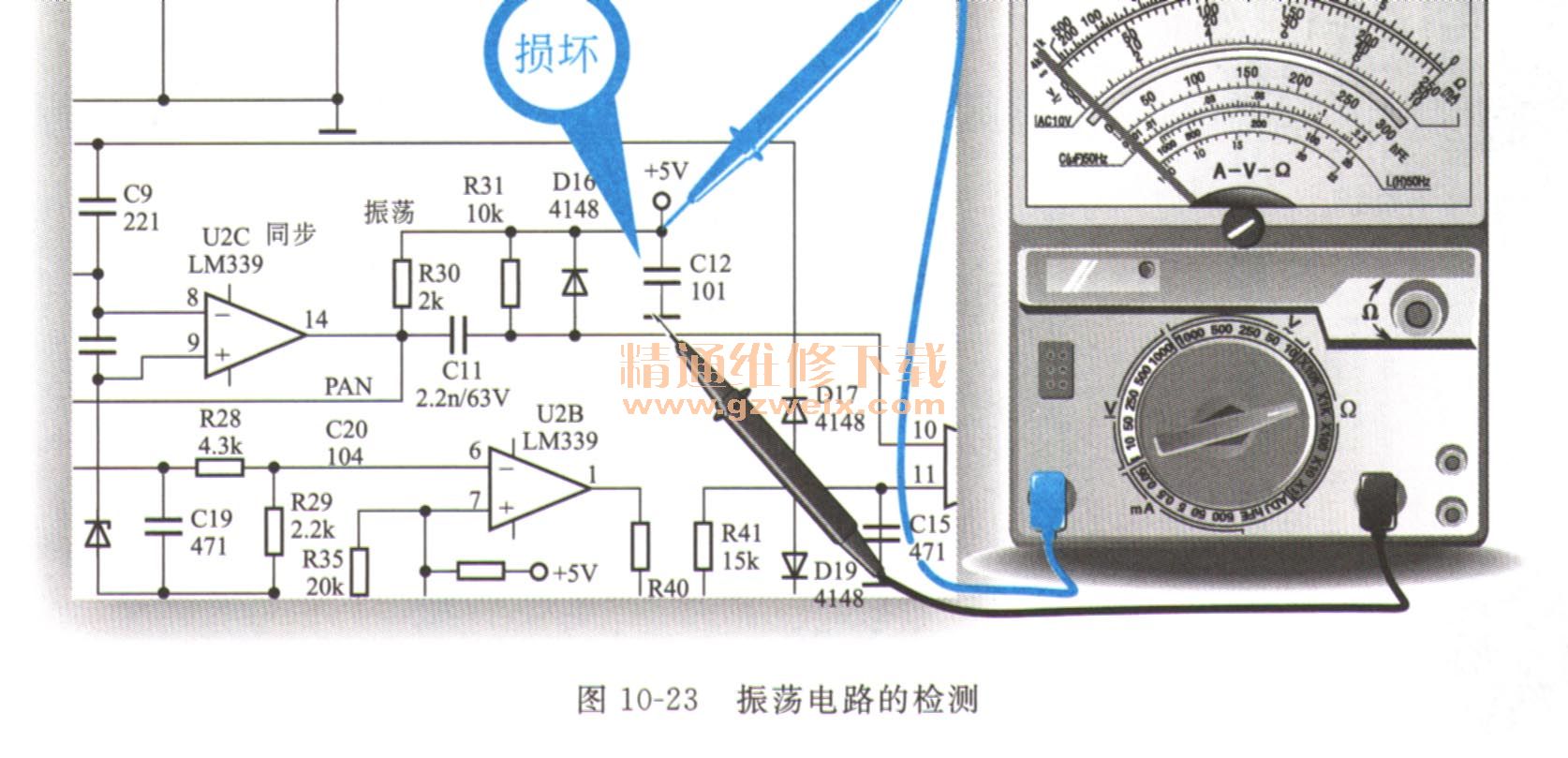

    (3)经检测电压比较器的电压值正常,无输出波形,则应重点检测振荡电路。如图10-23所示,经检测,发现振荡电路中的电容C12断路损坏。

    (4)更换损坏的元器件之后,开机试运行,故障排除。
    关键提示:
    同步振荡电路中的比较器输出同步信号,而振荡信号则是由电容充放电输出的,这两种信号合成,即为锯齿波信号。
