第十四章 风扇及驱动电路故障维修
    14.1找到风扇及驱动电路
    电磁炉的能耗比较高，电子元器件不能过热，因而需要良好的散热条件，所以在电磁炉的机壳内都设有散热风扇，通常风扇驱动电路是由微处理器控制的。开机后风扇立即旋转，当加热停止后微处理器使风扇再延迟工作一段时间，以便将机壳内的热量散掉。

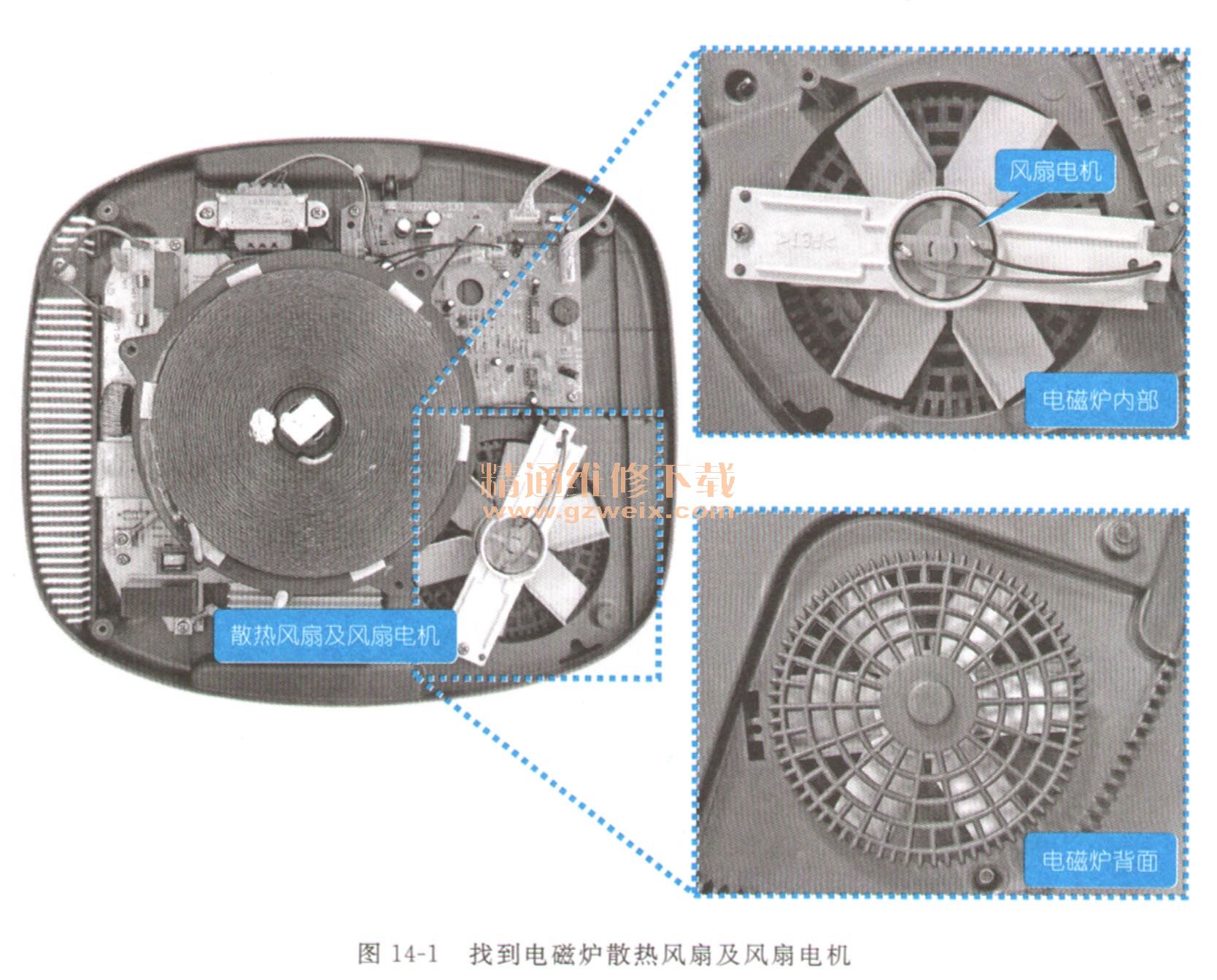

    （1）该电路的查找较容易，在电磁炉未拆卸前，就可从电磁炉的背面找到散热风扇，将电磁炉上盖拆卸下来后，可在电磁炉内部同时找到散热风扇，如图14-1所示。

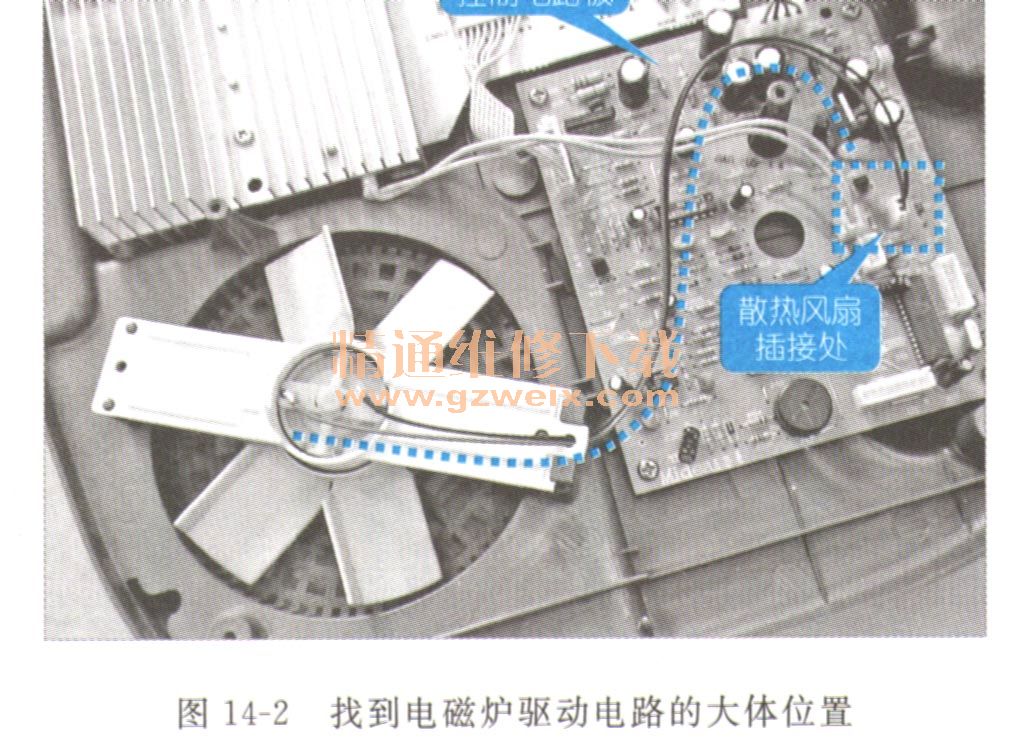

    （2）沿散热风扇的插接线，可在MCU控制电路板上找到散热风扇的插接位置，即可大体判断该电磁炉风扇驱动电路的位置，如图14-2所示。

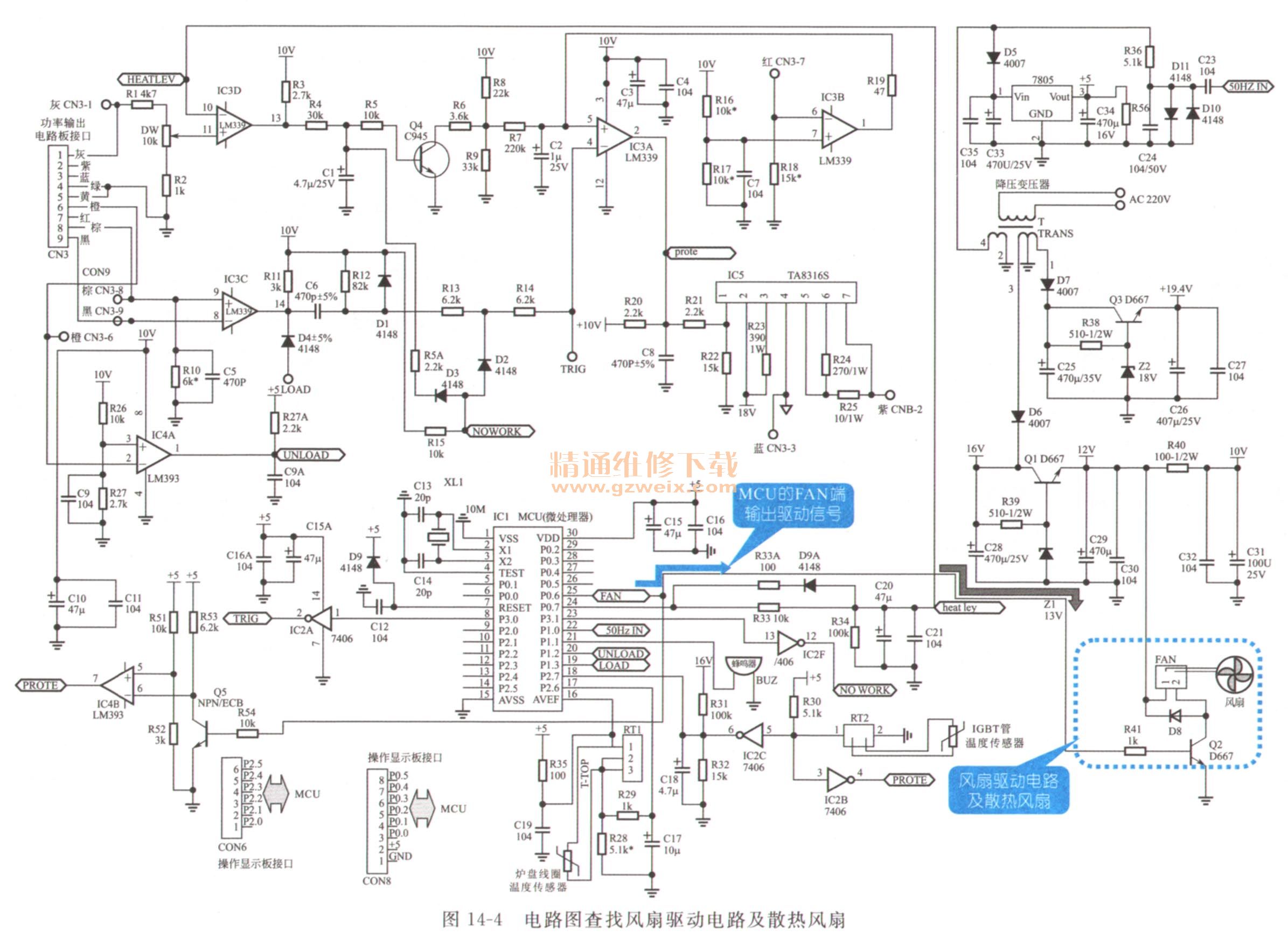

    （3）为了进一步查找出风扇驱动电路的具体位置，可通过相关电路图进行查找，进而确定该电路包含的具体元器件，如图14-4所示，为美的PSD16A电磁炉的风扇驱动电路及散热风扇。

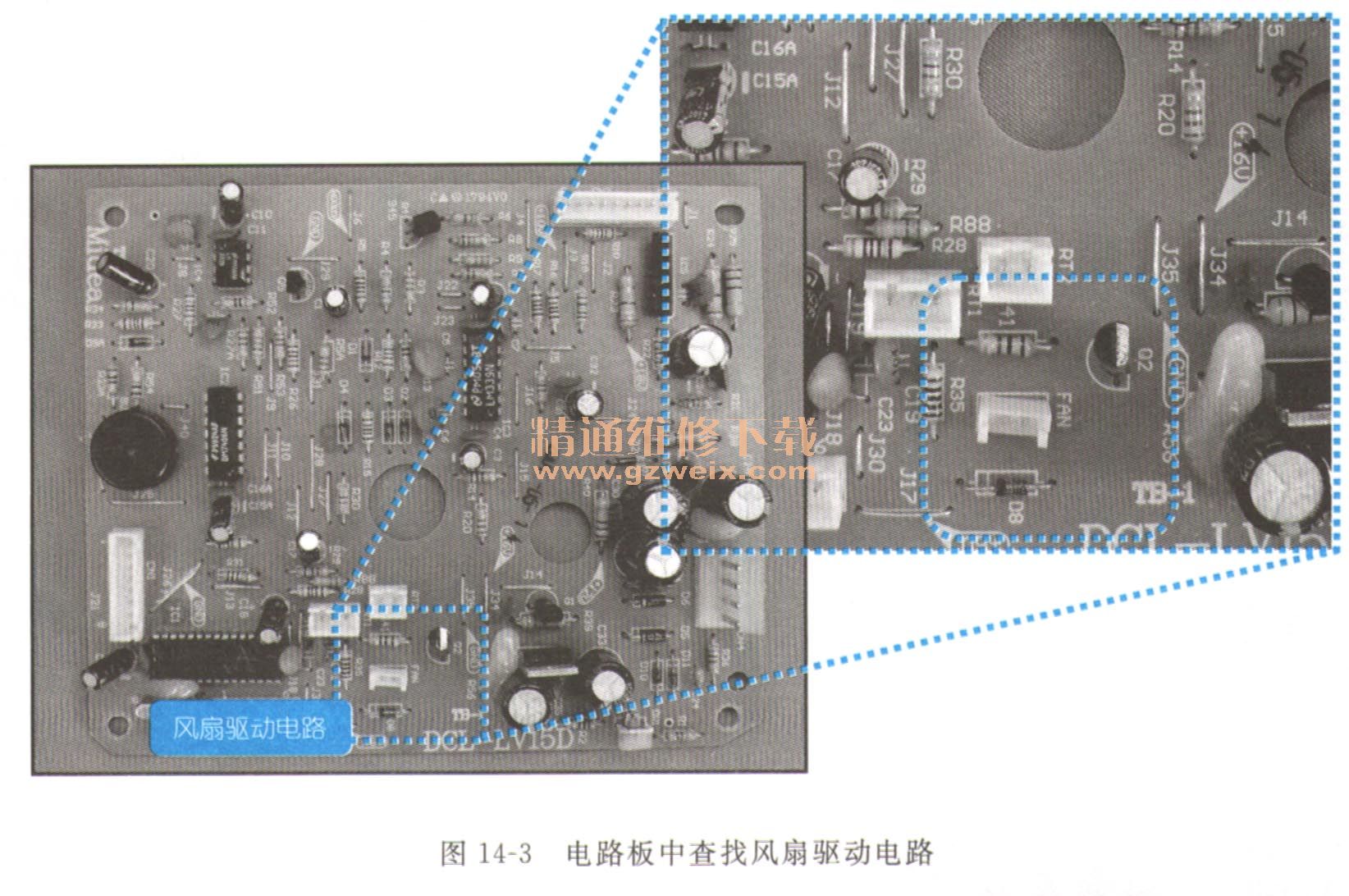

    （4）根据电路图上查找到的风扇驱动电路的具体元器件后，再与电路板上的元器件进行对应，来确定该电路在电路板中的具体位置，如图14-3所示，为美的PSD16A电磁炉MCU智能控制电路板中查找到的风扇驱动电路。

    14.2搞清风扇驱动电路的工作原理

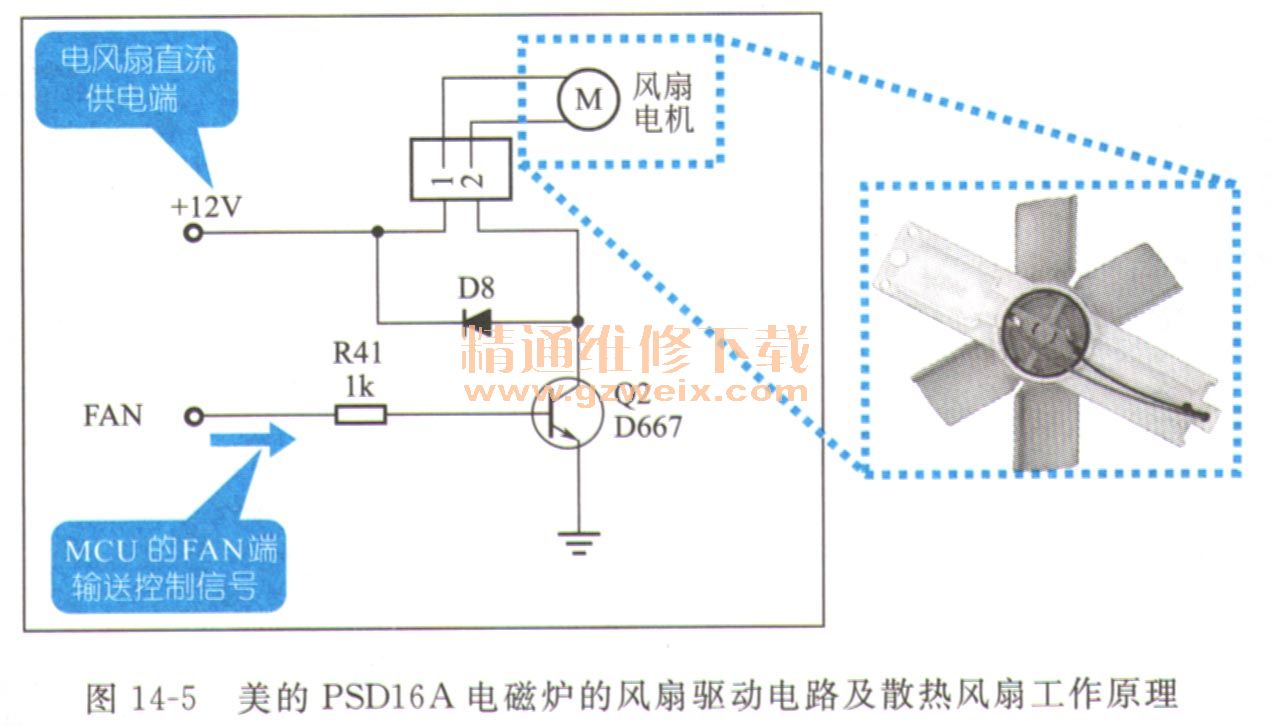

    如图14-5所示，为美的PSD16A电磁炉的风扇驱动电路。当电磁炉通电开机后，由MCU微处理器的FAN端输出高电平，使驱动晶体管Q2饱和导通后，风扇电机带动扇叶开始运转，其中二极管D8是保护二极管，用于吸收由电机线圈产生的反动势，从而保护驱动晶体管Q2。当二极管D8损坏时，很容易引起驱动晶体管Q2损坏。

    通常，电磁炉中常使用直流风扇电动机，即采用直流供电方式，使用较多的有12V和18V两种。12V的风扇电机可以通过改变限流电阻的方法进而代替18V的风扇电机。

    14.3看懂风扇驱动电路及散热风扇故障检修过程
    14.31富士宝IH-P10电磁炉风扇驱动电路及散热风扇故障检修过程
    故障现象描述
    富士宝IH-P10电磁炉开机后，正常工作，但风扇不转。
电路分析指导
    电磁炉出现风扇不转的故障现象时，主要时由于风扇驱动电路出现故障，因此，需要对该电路中的元器件进行检修。如图14-6所示，为富十宝IH-P10电磁炉风扇驱动电路。

    对电磁炉风扇驱动电路进行检修时，应首先检测其风扇电机的供电电压是否正常，若无工作电压，则说明电源供电电路有故障；若其电压正常，则说明风扇电机出现故障，应对风扇电机进行检修。
    若散热风扇无正常的工作电压，此时，应对电源供电电路的各元器件进行检修，检修过程如下。

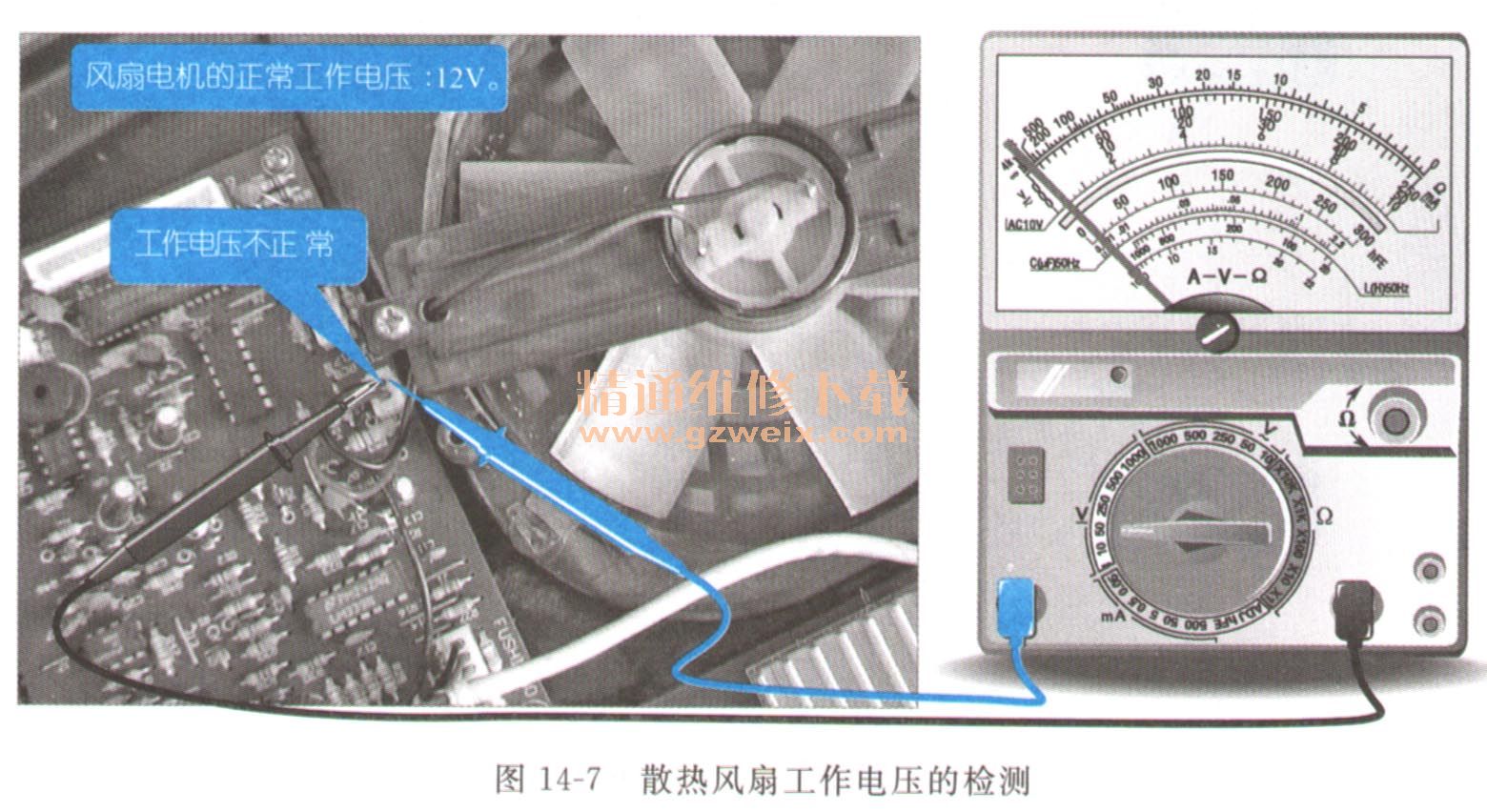

    （1）将电磁炉处于工作状态，使用万用表检测散热风扇供电线连接端的工作电压是否正常，如图14-7所示。

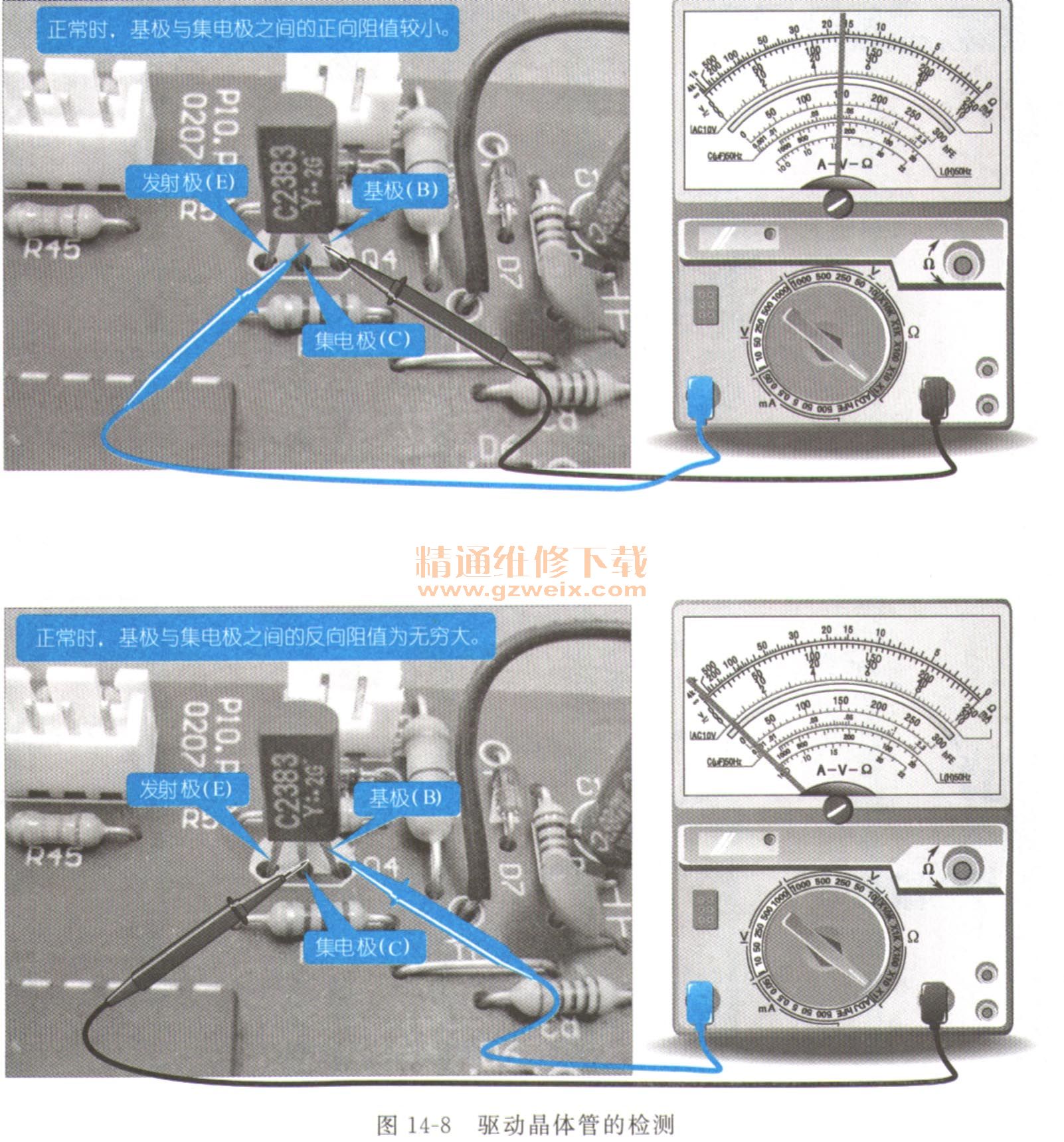

    （2）若经检测风扇电机两引线端无电压，则需检测风扇电机的驱动晶体管是否正常，如图14-8所示。

    （3）取下晶体管再检测发现该晶体管集电极和发射极之间的阻值不受基极控制，总处于无穷大状态，表明已断路损坏。
    （4）更换故障晶体管，开机试运行，故障排除。
    若风扇电机两端有正常的工作电压，但不旋转，则应对风扇电机进行检修，检修过程如下。

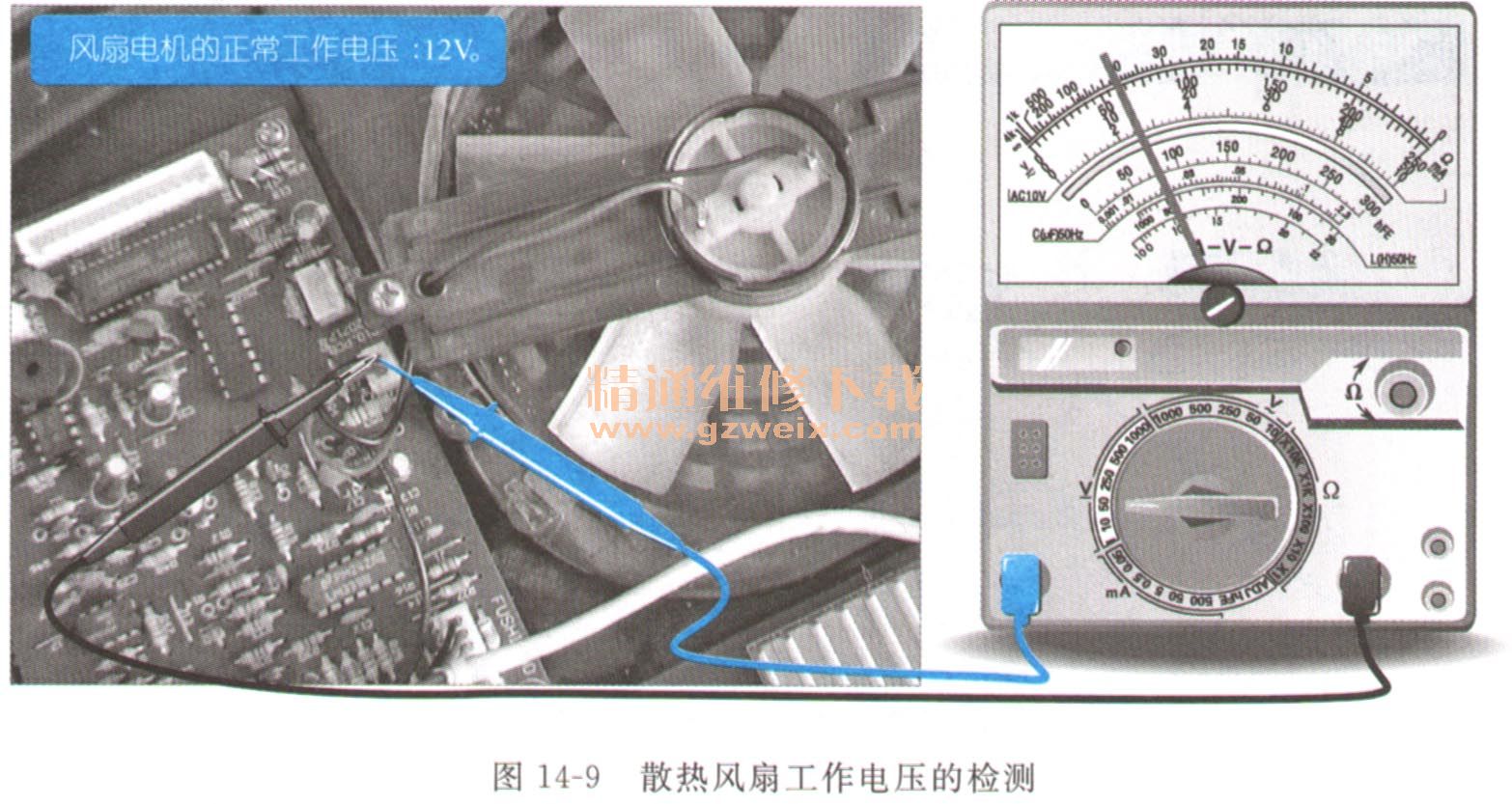

    （1）将电磁炉处于工作状态，使用万用表检测散热风扇供电线连接端的工作电压是否正常，如图14-9所示。

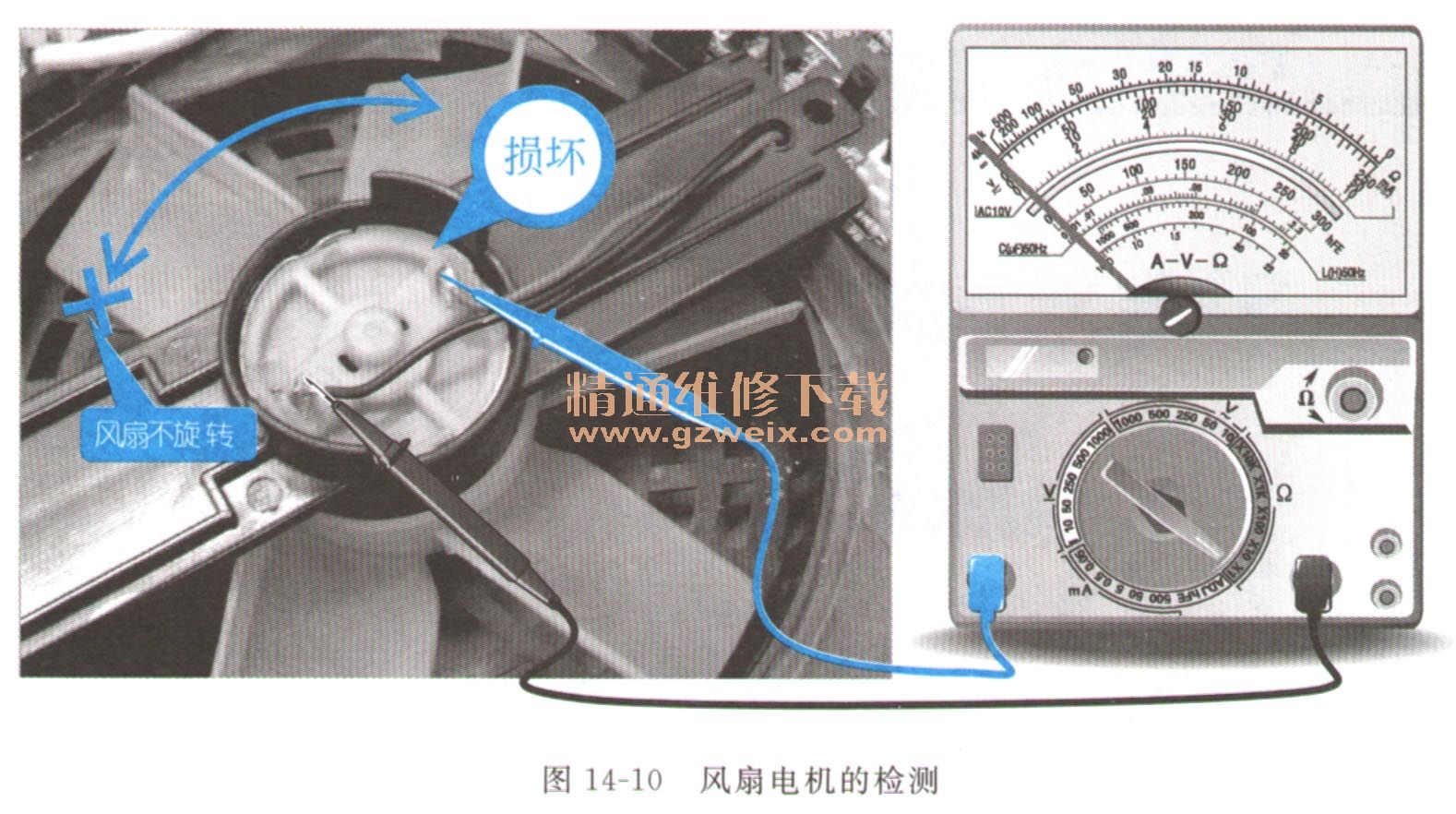

    （2）经检测发现风扇电机的工作电压正常，说明该电磁炉的风扇驱动电路正常，此时，应对风扇电机进行检测，如图14-10所示，将万用表调整至“R×1Ω”，红黑表笔分别检测风扇电机引线两端，由于万用表内有电池，当表笔接触电动机引线时，风扇电机会自行运转，并同时可以测得一定的阻值约为85Ω左右。

    （3）检测后发现，散热风扇并没有转动的情况，拔下插头单测阻值趋近无穷大，表明该风扇电机已损坏，需将其更换。
    （4）在更换风扇电机时，要根据风扇电机的工作电压进行选择，若工作电压为12V则需更换为同一电压的风扇，而若是采用18V的风扇电机，则可通过改变限流电阻的方法使用12V的散热风扇代替18V的散热风扇。
（5）更换风扇电机后，开机试运行，故障排除。

    14.3.2格兰仕C20C-X2YP3电磁炉风扇驱动电路及散热风扇故障检修过程
    故障现象描述
    格兰仕C20C-X2YP3电磁炉，开机后，风扇不转动。
    电路分析指导

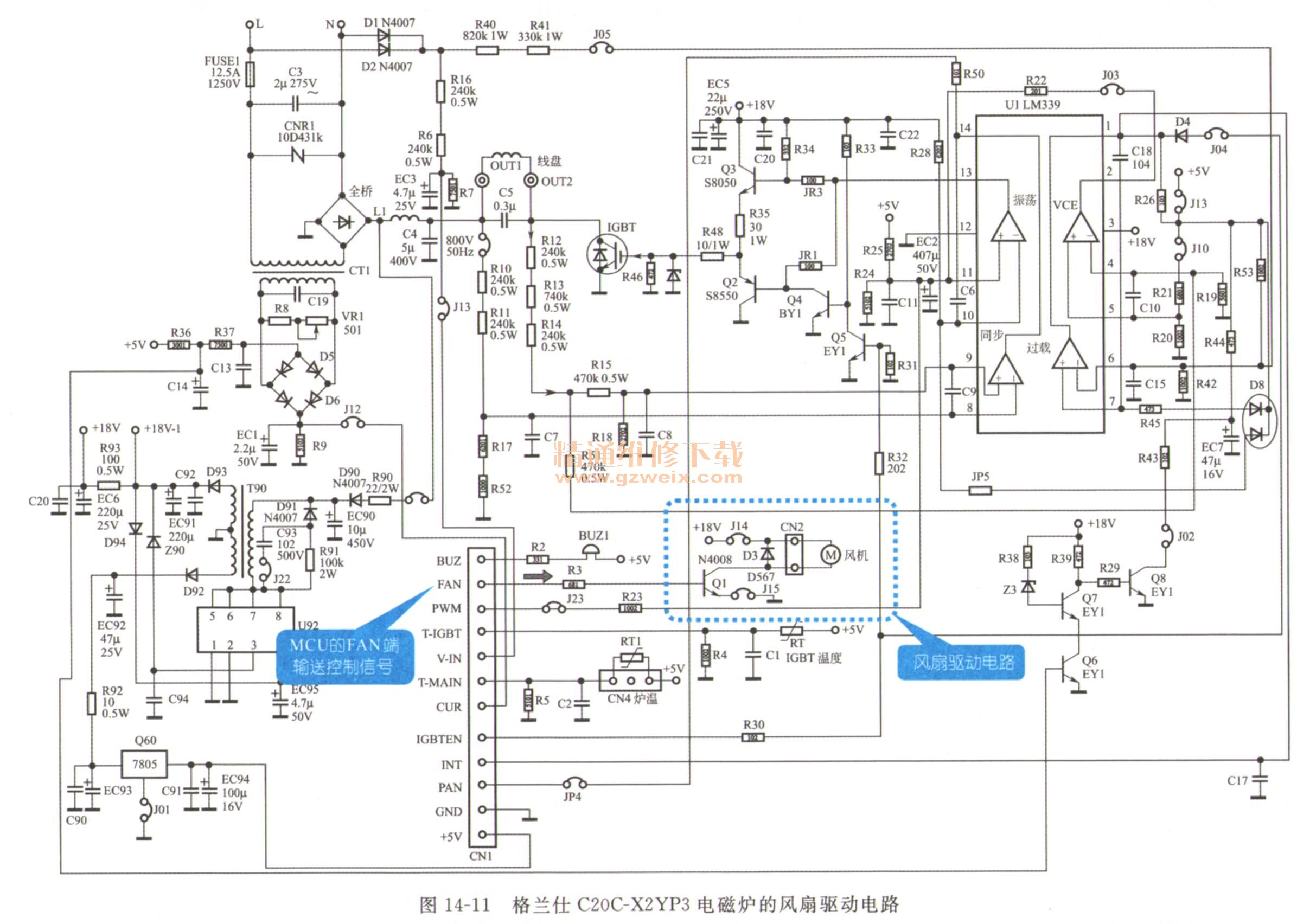

    如图14-11所示，为格兰仕C20C-X2YP3电磁炉的风扇驱动电路。根据上述故障现象分析，该电路中的风扇驱动电路中可能存在故障元器件，但经检测后发现该电路中的元器件均正常，此时，可能是由于MCU微处理器FAN端出现故障。

    电路检修指导
    在风扇驱动电路正常的情况下，风扇仍然不运转，此时，怀疑是MCU微处理器出现故障。

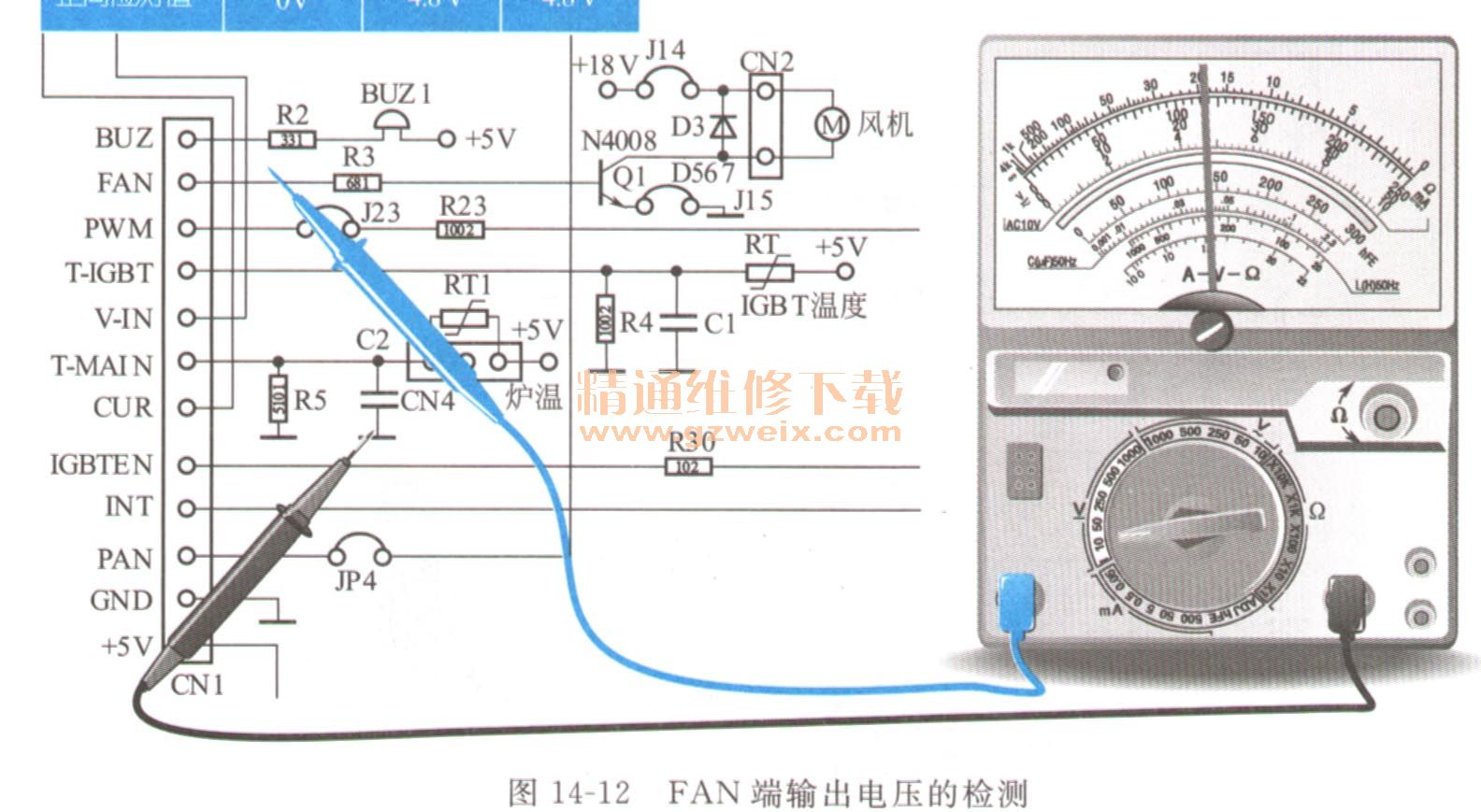

    （1）风扇驱动电路是通过MCU微处理器的FAN端输送驱动信号的，因此，应首先检测其FAN端的输出电压是否正常，如图14-12所示。

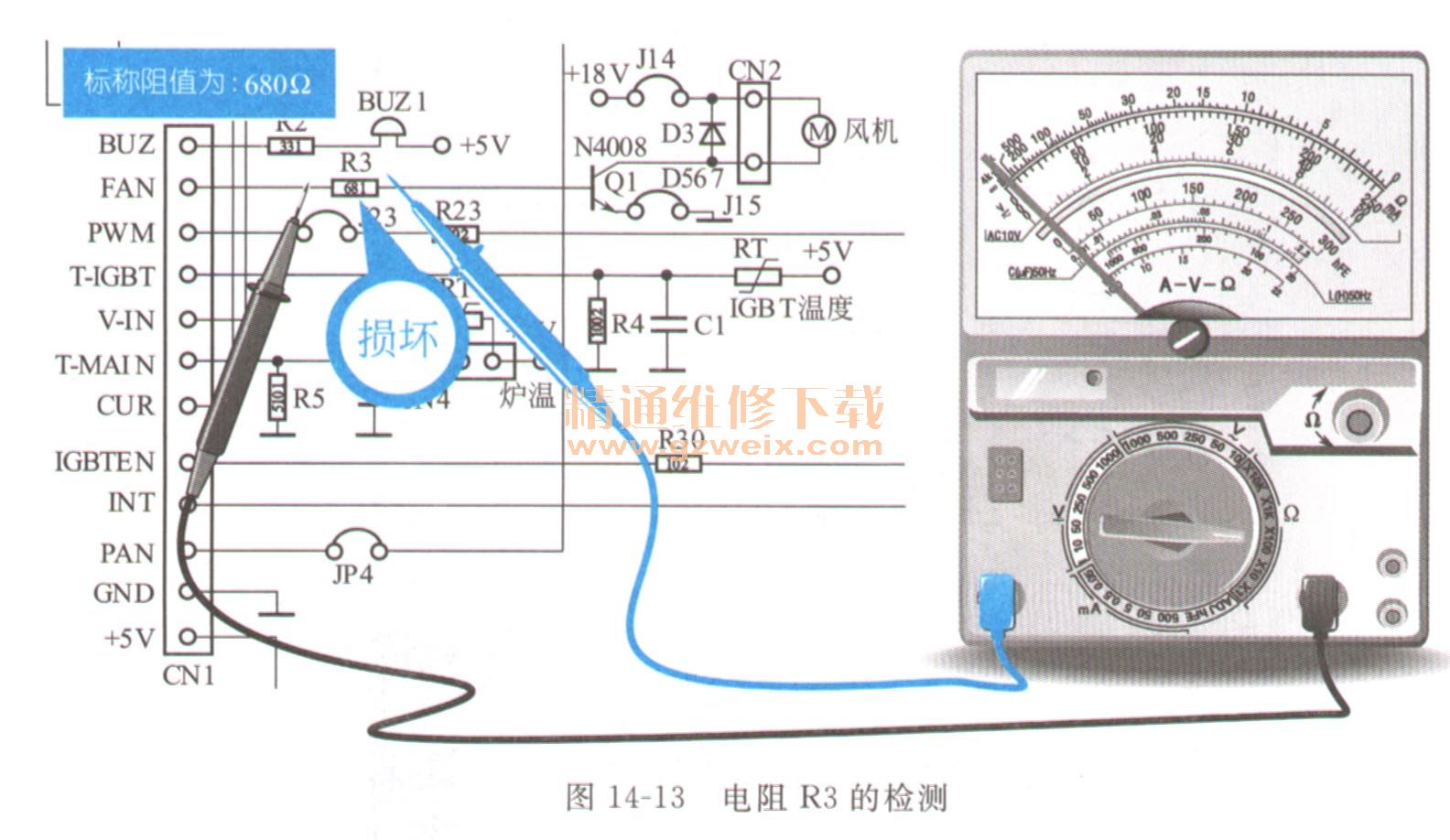

    （2）若检测MCU微处理器的FAN端输出电压不正常，表明MCU微处理器有故障，若检测MCU微处理器的FAN端输出电压正常，此时，需对限流电阻R3进行检测，如图14-13所示。

    （3）经检测发现电阻R3断路，使驱动信号无法输送，因此需要对其进行更换。
    （4）更换故障电阻，开机试运行，故障排除。
