第八章 IGBT过压保护电路故障维修
8.1找到IGBT过压保护电路
电磁炉中的IGBT管工作在高电压、大电流的条件下,需要过压保护电路进行保护,使之安全工作,当IGBT管集电极(C)电压过高时,其IGBT管的过压保护电路就会启动,IGBT管驱动电路的输出就会关闭。在电磁炉中专门设置有过压检测电路,在过压的情况下输出保护信号,有些电磁炉将过压保护信号送给微处理器(MCU)由MCU实施保护。

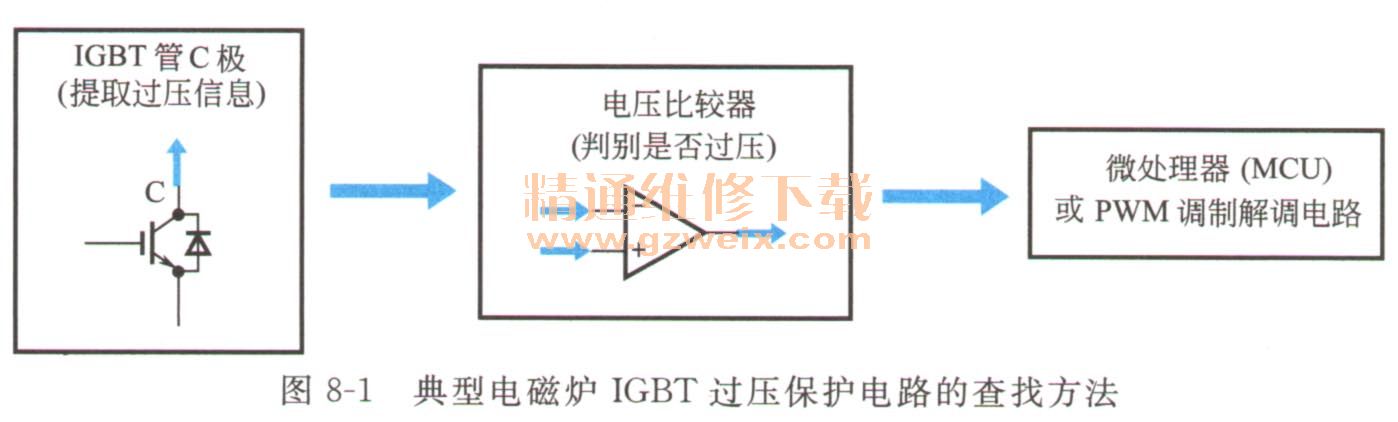

IGBT过压保护电路主要由电压检测电路、比较器和一些其他元器件组成,在电磁炉上查找该电路时,也应通过电磁炉对应的图纸进行查找,查找出该电路所包含的元器件后,再与电路板上的器件进行对应,即可确定该电路中的元器件,典型电磁炉IGBT过压保护电路的具体查找方法如图8-1所示。
从图8-1中可看出,查找该电路时,应首先查找出电磁炉中的IGBT管,沿其C极可查找出一个电压比较器,电压比较器的输出端将IGBT管C极过压保护信号输送给PWM调制解调电路或微处理器(MCU)。

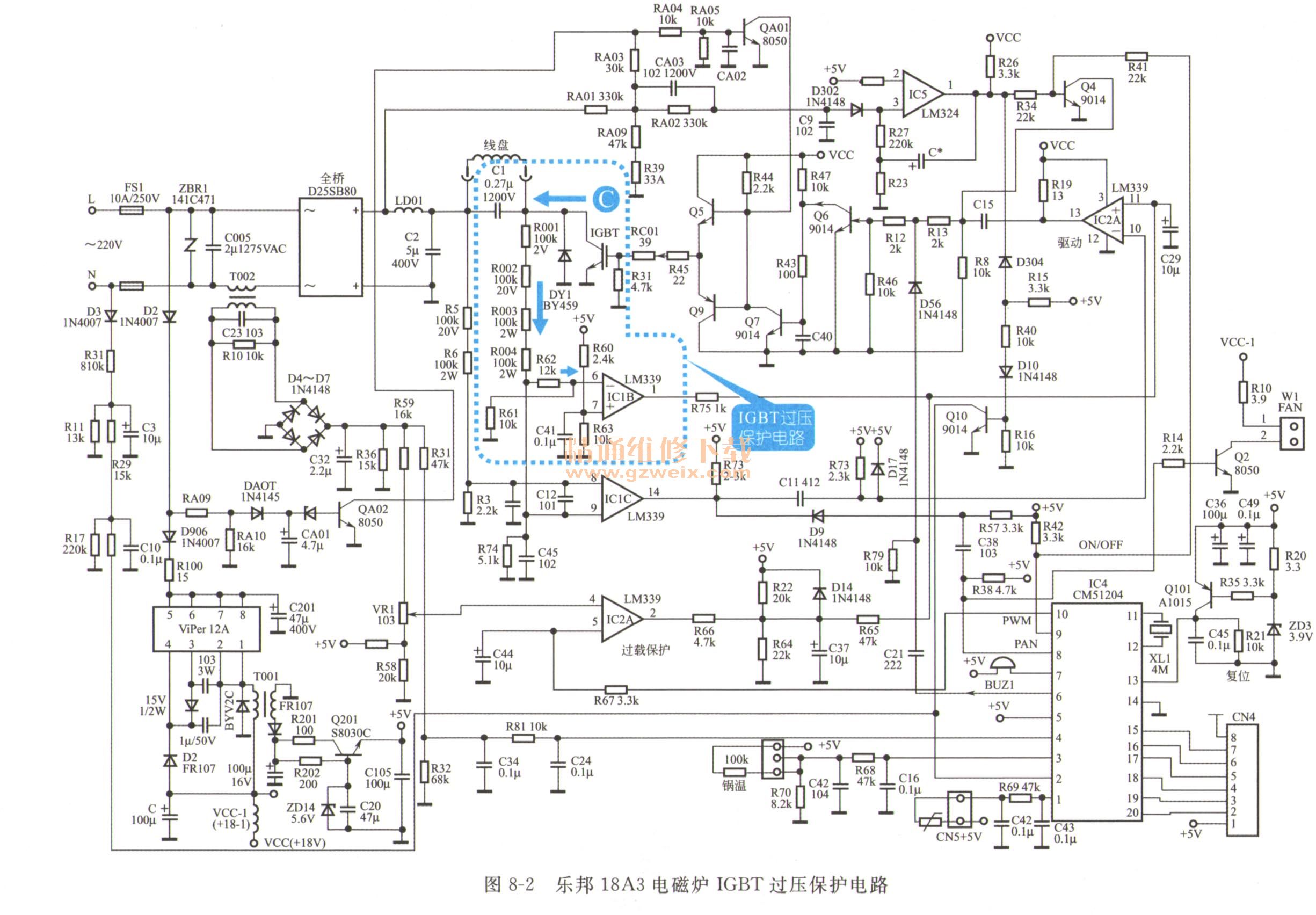

如图8-2所示,为乐邦18A3电磁炉的电路图纸,按图8-1所示的查找流程对其IGBT过压保护电路进行查找。
关键提示:

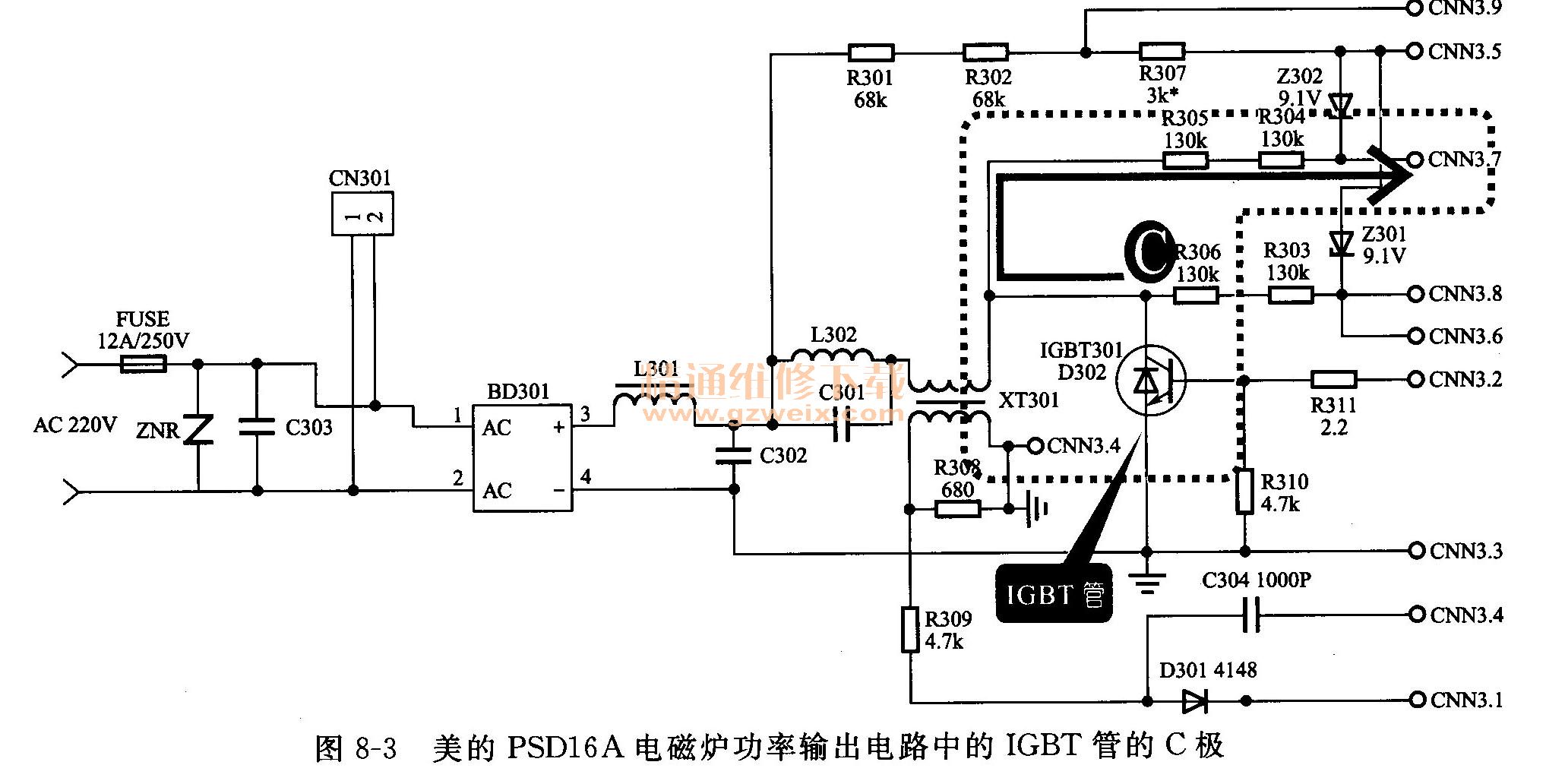

在有些电磁炉中,功率输出电路板和控制电路板是分离的,此时,也应先在功率输出电路中查找出IGBT管的C极,如图8-3所示为美的PSD16A电磁炉功率输出电路中的IGBT管的C极。
根据IGBT管C极连接线上的标识(CNN3. 7 ),可在其控制电路板上查找与其连接的IGBT管过压保护电路,如图8-4所示,为美的PSD16A电磁炉控制电路板中的IGBT管过压保护电路。

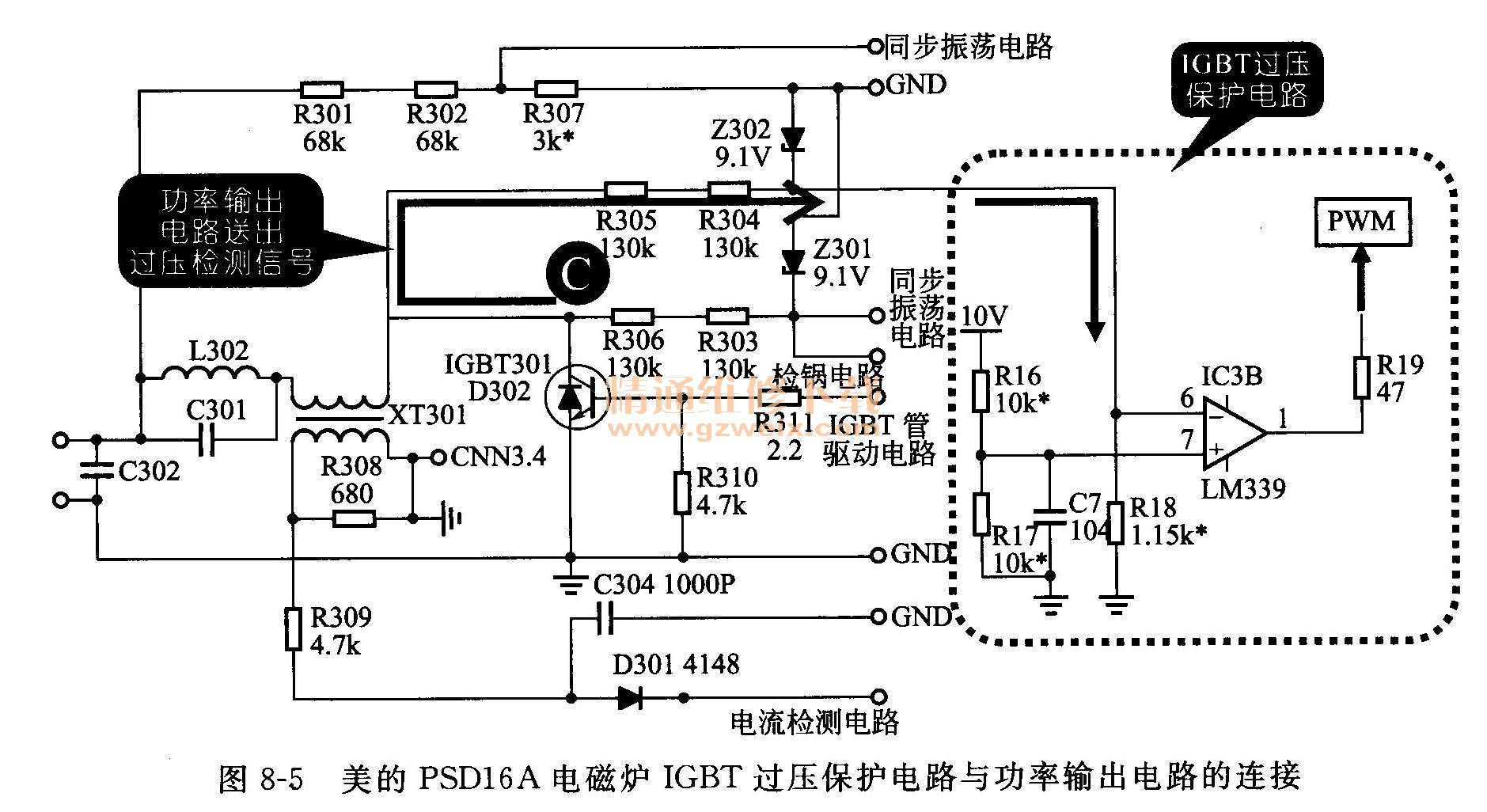

美的PSD16 A电磁炉IGBT过压保护电路与功率输出电路的具体连接,如图8-5所示。

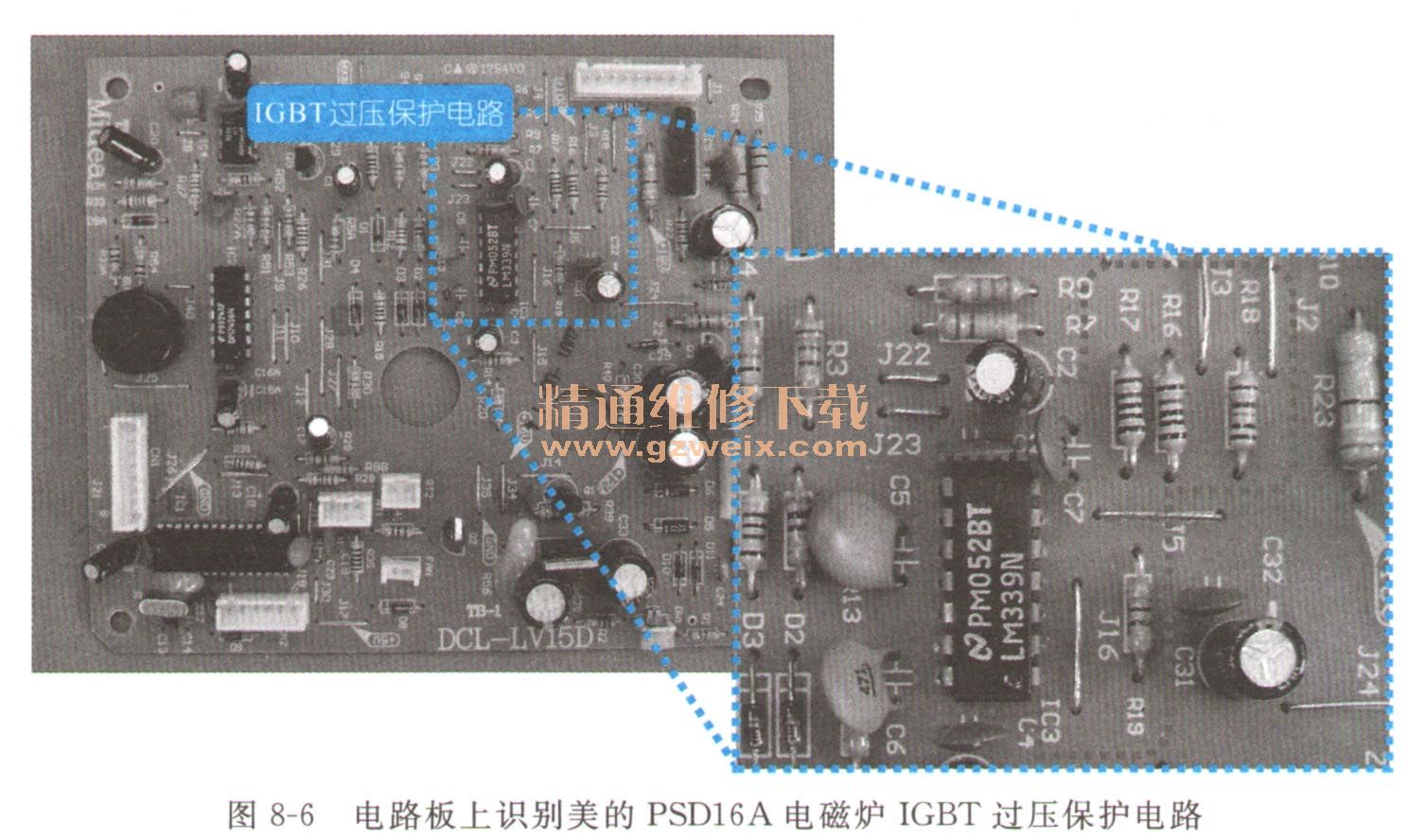

根据美的PSD16A电磁炉的电路图纸,在其电路板上查找相关元器件,即可在电路板上确定该电磁炉IGBT过压保护电路的具体位置,如图8-6所示,为美的PSD16A电磁炉控制电路板上查找到的IGBT过压保护电路。
8.2搞清IGBT过压保护电路的工作原理
如图8-7所示,为乐邦18A3电磁炉的IGBT过压保护电路,从图可看出,+5V经R60、R63分压后为LM339-ICIB的⑦脚提供基准电压,若IGBT管的C极电压升高,该电压经R001、R002、R003、R004、R62分压后电压也将升高,则LM339-IClB的⑥脚电压升高,当⑥脚电压高于⑦脚电压时,LM339-ICIB的①脚输出低电平,此时,输送到LM339-IC2A的⑧脚的电平被拉低,使LM339-IC2A的⑩脚无法输出IGBT管驱动脉冲信号,从而使IGBT管停止工作,起到IGBT过压保护的作用。
8.3看懂IGBT过压保护电路故障检修过程
8.3.1美的SY191电磁炉IG BT过压保护电路故障检修过程
故障现象描述
美的SY191电磁炉,不报警、不加热。
电路分析指导

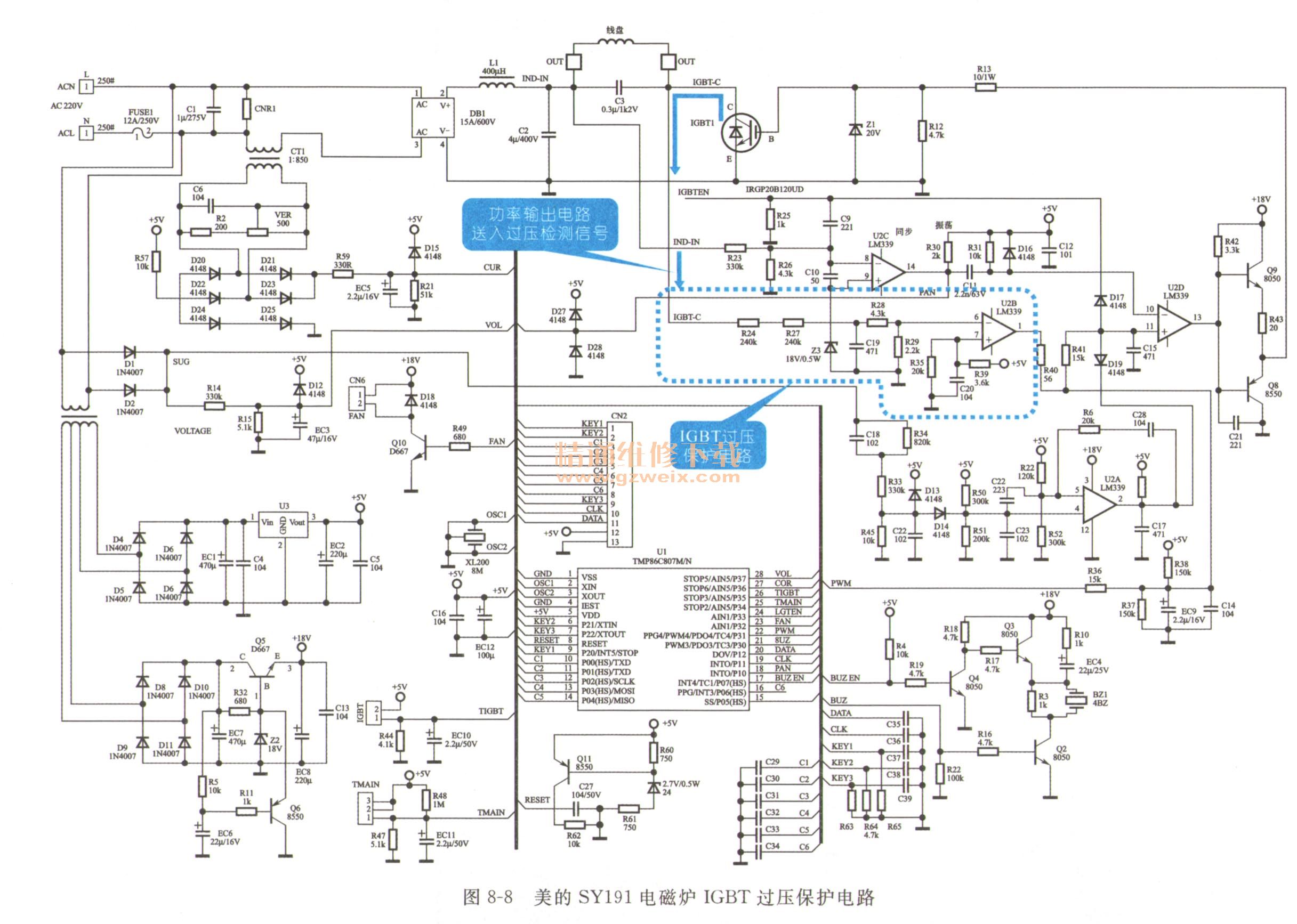

如图8-8所示,为美的SY191电磁炉IGBT过压保护电路,功率输出电路将IGBT管C极的过压检测信号送入IGBT过压保护电路,经该电路处理后,将输出保护信号使IGBT管停止工作。
根据美的SY191电磁炉电路进行分析,该电磁炉出现上述故障现象时,应主要对IGBT过压保护电路和浪涌保护电路进行检修,首先对IGBT高压保护电路进行检修,若其损坏应对其故障元器件进行更换,从而排除故障,若IGBT高压保护电路正常,此时,需对浪涌保护电路进行检修。
电路检修指导
对电磁炉IGBT过压保护电路进行检修时,应首先对其电压比较器LM339进行检修,若经检测发现该元器件未损坏,在对其他元器件进行检修。

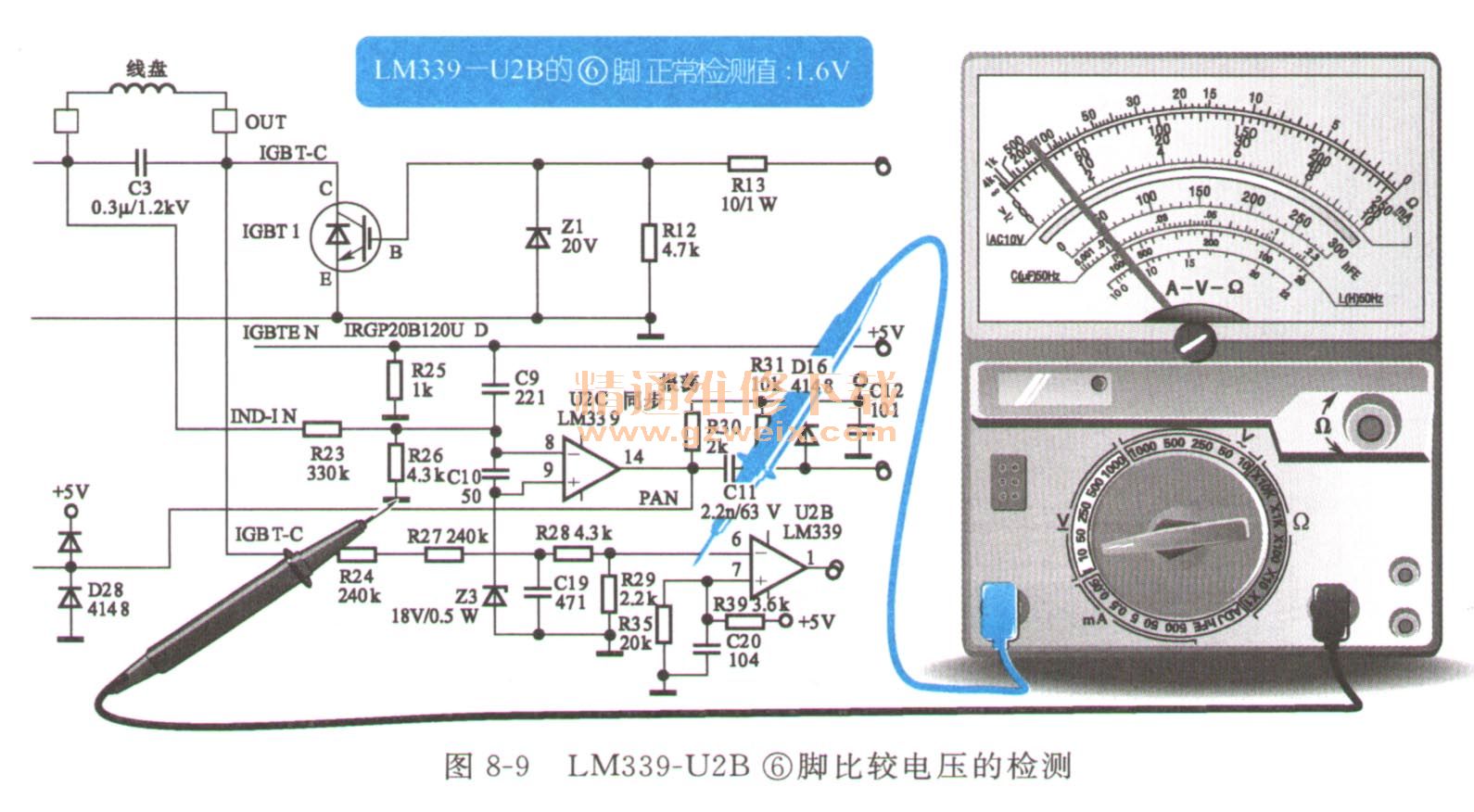

(1)将电磁炉通电,使用万用表的直流挡检测LM339-U2B的⑥脚的比较电压(IGBT管C极电压取样)是否正常,如图8-9所示。

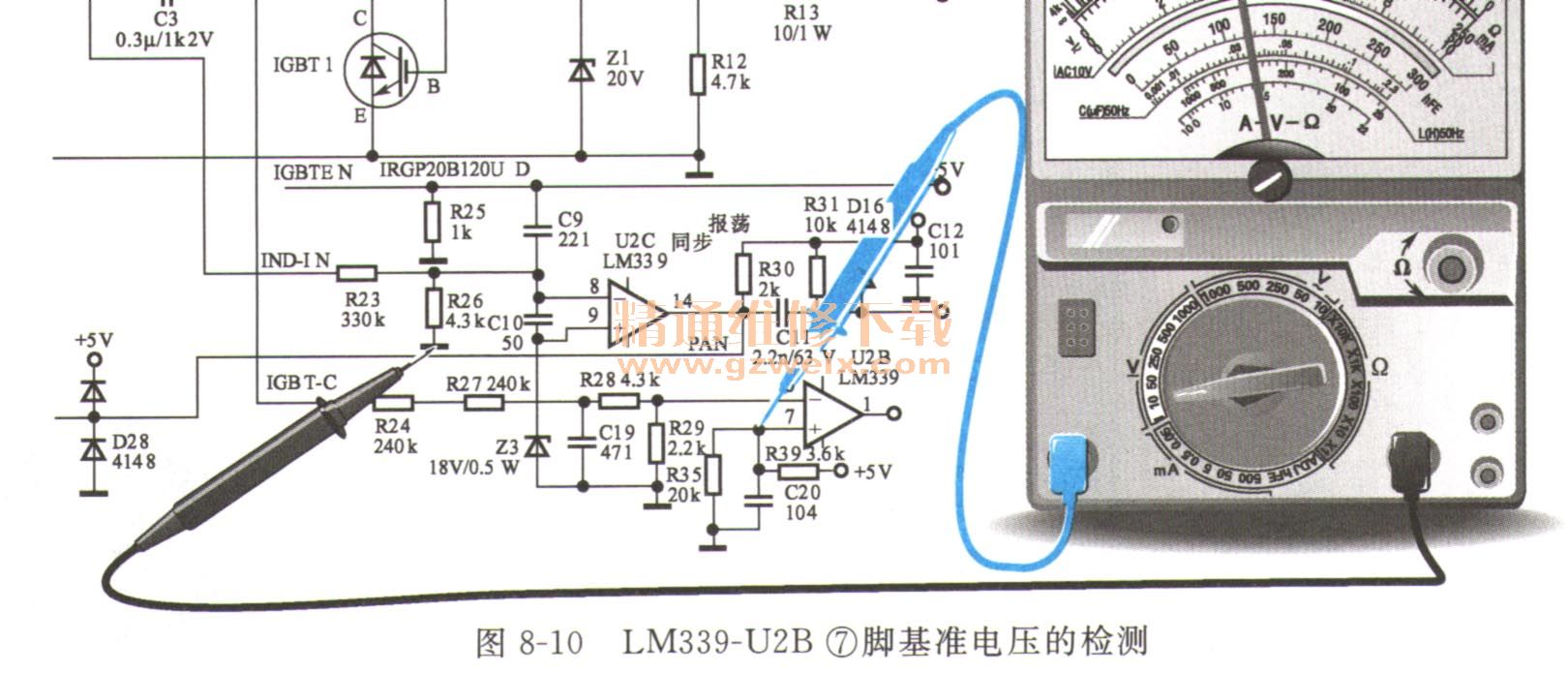

(2)使用同样的方法,检测LM339-U2B的⑦脚的基准电压是否正常,如图8-10所示。

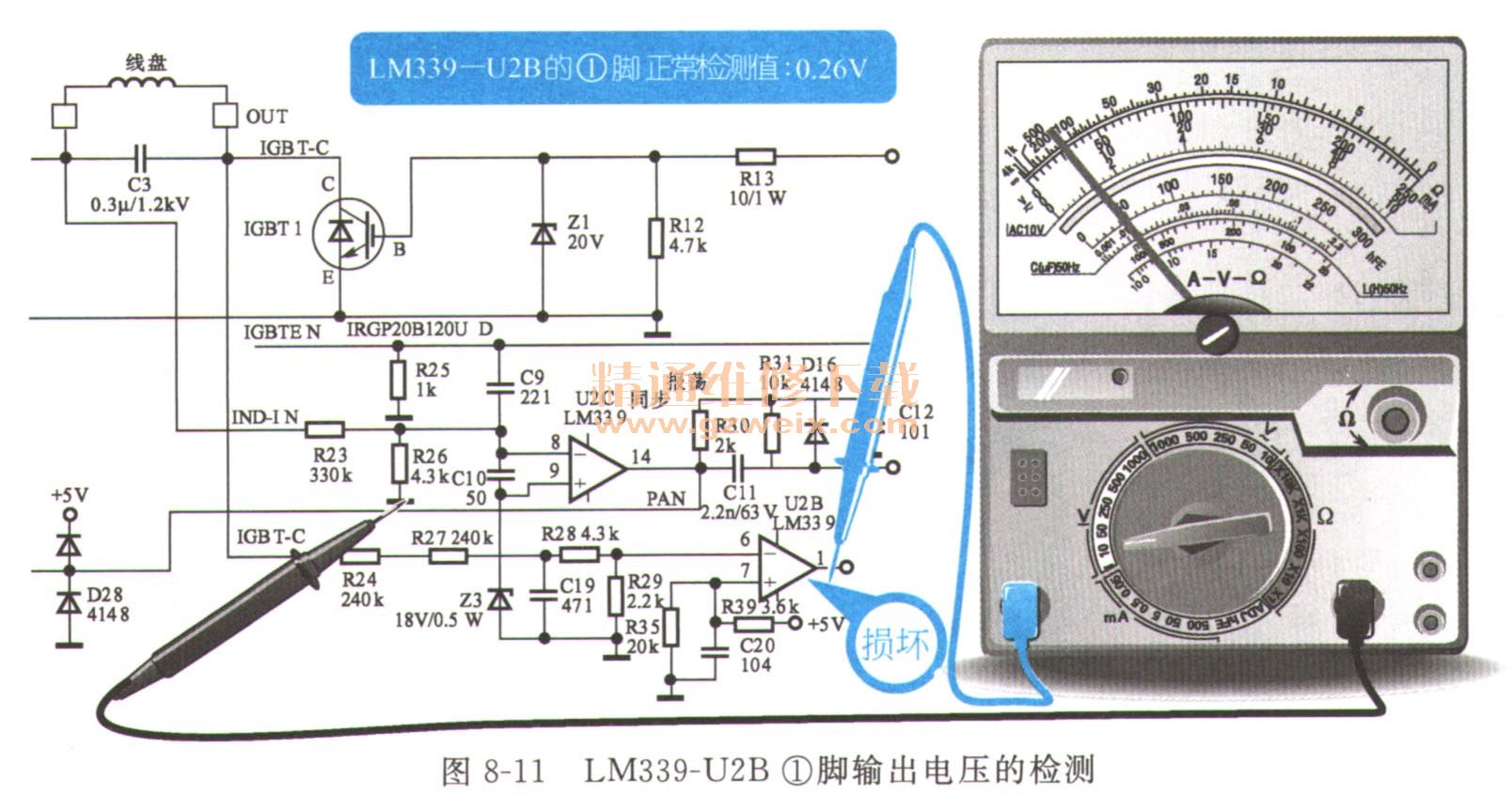

(3)通过检测LM339-IC2B的基准电压和比较电压均正常,此时,应对其①脚的输出电压((IGBT管C极过压保护输出)进行检测,来判断LM339-IC2B是否损坏,如图8-11所示。
(4)经检测,LM339-U2B的基准电压和比较电压均正常,但输出电压不正常,此现象说明该电压比较器损坏,需对其进行更换,更换后,开机试运行,故障排除。
关键提示:

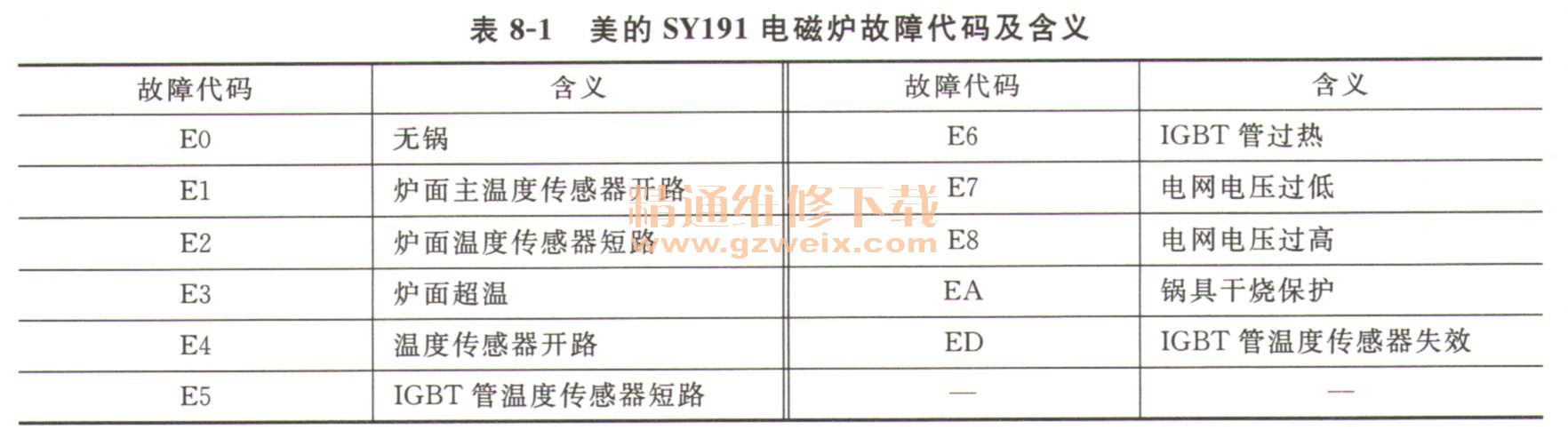

见表8-1所列,为美的SY191电磁炉故障代码及含义,可通过操作显示面板显示的故障代码,判断该电磁炉的故障点。
