第六章 电流检测电路故障维修
    6．1找到电流检测电路
    电磁炉中采用电流检测电路，用来判别是否有过载的情况，即电流是否超过正常值，如有过载情况，立即实施保护，防止损坏电磁炉内的元器件。该电路主要由电流检测变压器、整流电路和一些其他元器件构成。
    查找电磁炉中是否有电流检测电路时，可通过在电路板中查找该电路的主要元器件进行判断，也可通过与电磁炉相对应的图纸进行查找，具体查找方法如图6-1所示。

    从图6-1中可看出，AC 220V进入电磁炉后，有一分支电路，判断该分支电路是否为电流检测电路时，沿该分支电路可以查找到电流检测变压器，若无法查找到，则说明该电磁炉无电流检测电路，再沿电流检测变压器继续向下查找，可查找到整流电路（桥式整流电路、全波整流电路、半波整流电路），经电流检测电路后，将电流检测信号送入MCU的CUR（电流检测）端。如果送给微处理器（MCU）的电流检测信号出现异常，则由MCU实施保护。

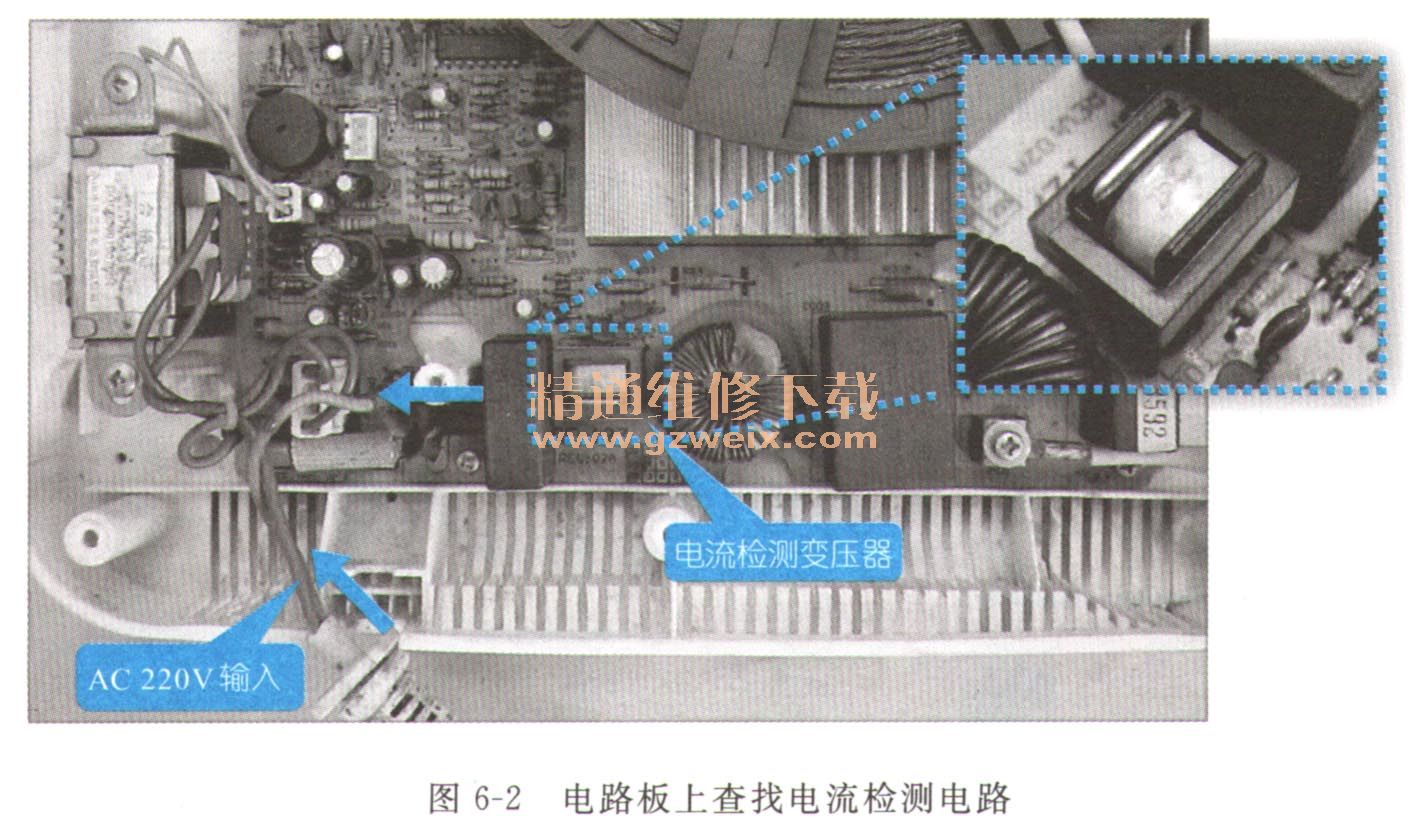

    如图6-2所示，为典型电磁炉的供电电路板，在该电路板上，沿其电磁炉AC 220V输入端，可查找出电流检测变压器，因此，可判断出该电磁炉具有电流检测电路。

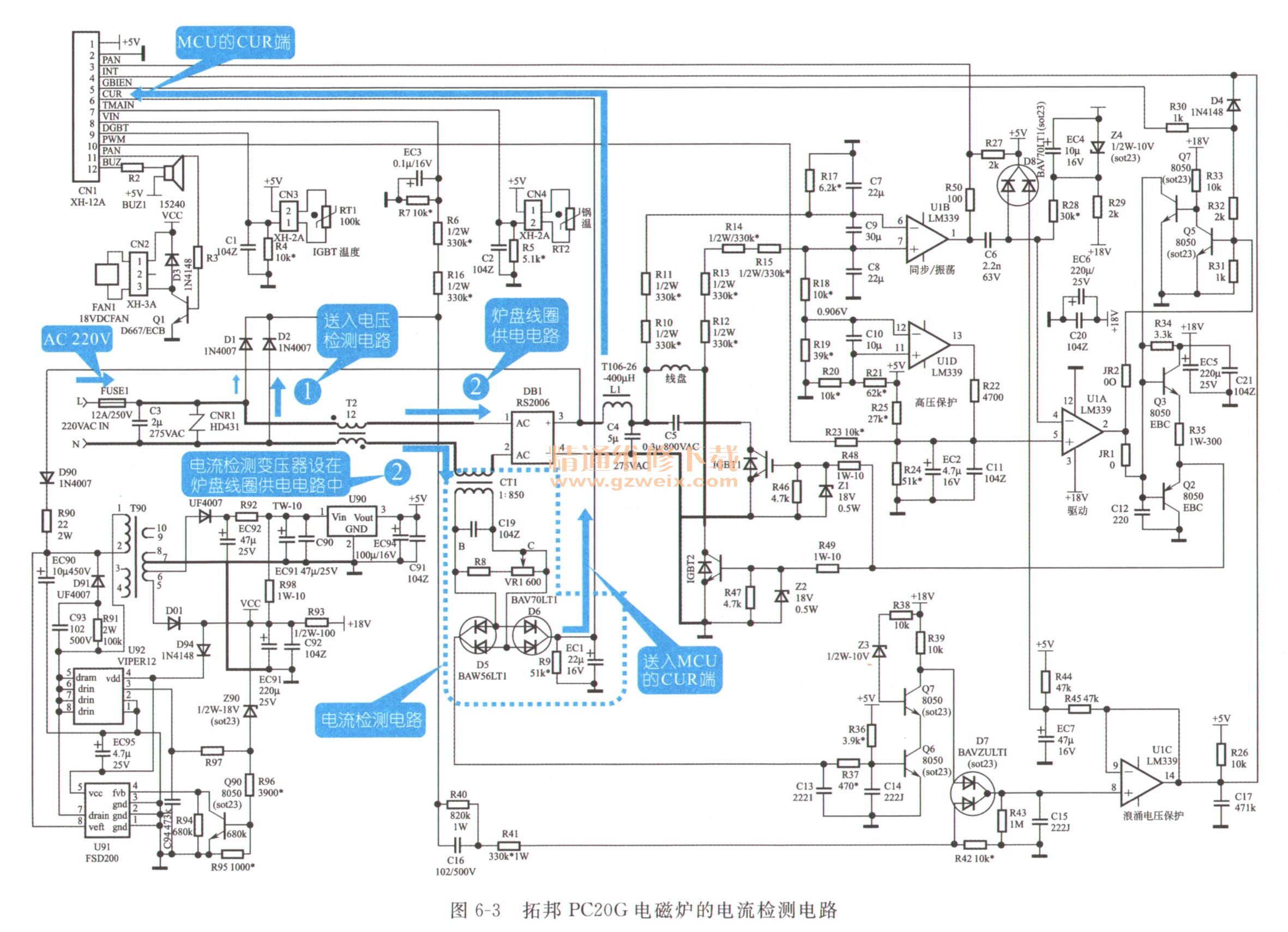

    为了更准确地确定电路板中的哪些元器件属于该电磁炉的电流检测电路时，可在电磁炉对应的电路图纸中进行查找，如图6-3所示，为拓邦PC20G电磁炉的电流检测电路。电流检测变压器设在炉盘线圈的供电电路中，如果电磁炉的输出功率稳定，则电流检测变压器的次级输出电压也稳定一定的值。如电磁炉的功率元器件出现过载（短路故障）交流输入线路中的电流（交流）会突然上升，电流检测变压器的输出电压也会突然上升，并通知MCU进行保护。

    6．2搞清电流检修电路的工作原理
    如图6-4所示，为拓邦PC20G电磁炉的电流检测电路，AC 220V进入电磁炉，市电输入电路后，电流流过电流检测变压器CT1的初级绕组，于是次级线圈会感应出交流电压，该电压经D6整流，EC1滤波后，变成直流电压送往微处理器MCU的CUR（电流检测）端中，MCU根据此数据检测电磁炉整机的工作电流大小。

    6.3看懂电流检测电路故障检修过程
    6.3.1格兰仕C18-DEP1 II电磁炉电流检测电路故障检修过程
    故障现象描述
    格兰仕C18-DEP1 II电磁炉通电开机后，显示正常，电磁炉发出无锅提示声，放上符合要求的锅具后，依然有无锅提示声。
    电路分析指导
    如图6-5所示，为格兰仕C18-DEP1 II电磁炉电流检测电路。

    从图6-5可看出，在交流输入电路中，电流检测变压器设在交流输入的一条输入线中①，电磁炉工作后，交流220V流过CT1初级和桥式整流电路为炉盘线圈供电，CT1的次级线圈会感应出交流电压，电压经D10～D13整流后，再由EC5滤波，R43、R26等分压后，将得到的电流检测信号送入微处理器MCU的CUR（电流检测）端中。
    根据格兰仕C18-DEP1 II电磁炉出现的上述故障现象分析，此时，应主要检查电流检测电路和电压检测电路，根据其检修经验，首先对该电磁炉的电流检测电路进行检修，在电流检测电路正常的情况下，再对其电压检测电路进行检修。
    电路检修指导
    对电磁炉电流检测电路进行检修时，应先对其电路中的主要元器件进行检测，若主要元器件均正常，此时，再对其他辅助元器件进行检测。

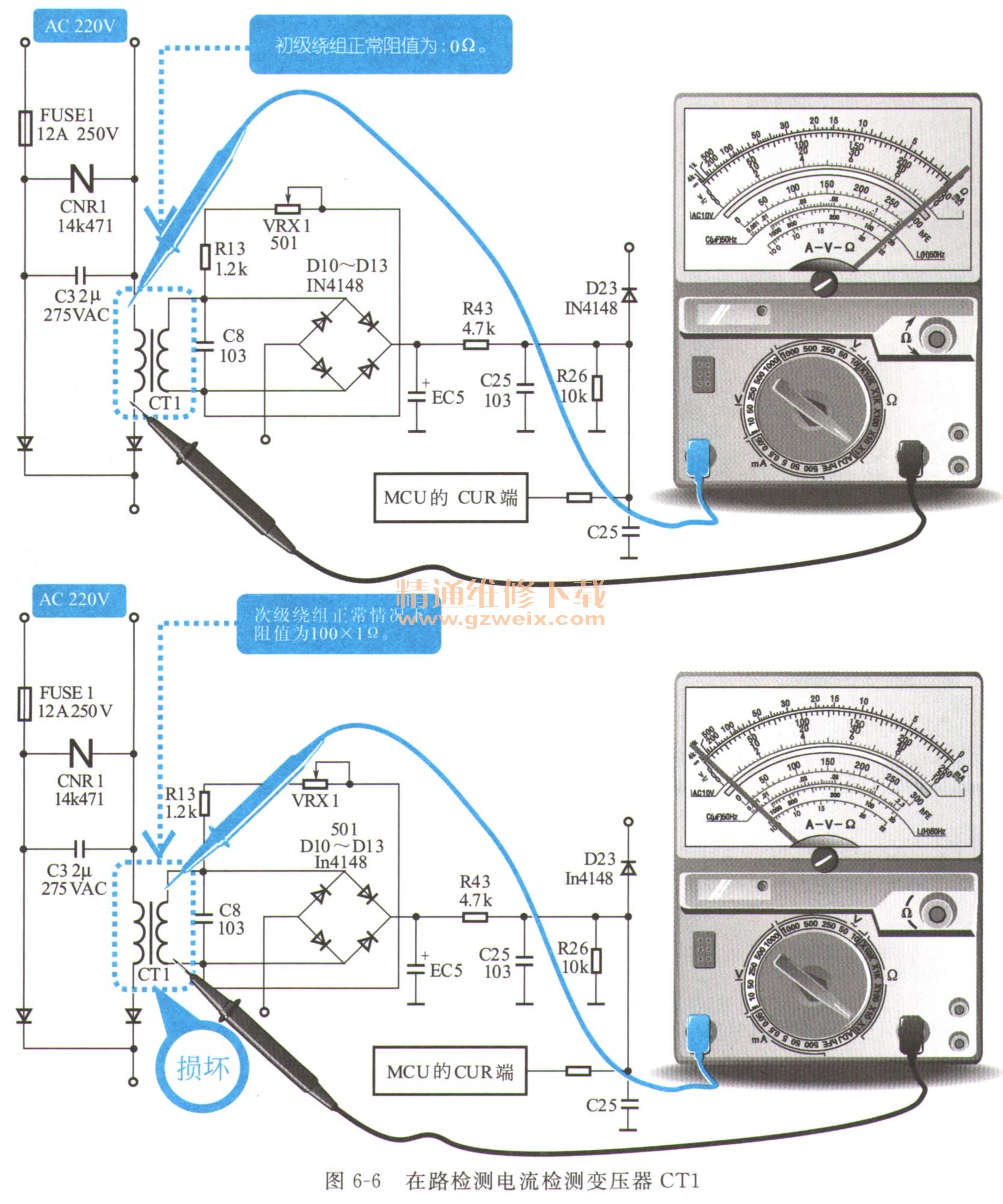

    （1）将电磁炉断电，将红黑表笔分别接在电流检测变压器CT1的初级绕组和次级绕组的两端，如图6-6所示。

    （2）如果怀疑电流检测变压器损坏，将其从电路板上拆卸下来，分别对其次级绕组和初级绕组进行检测，如图6-7所示。

    （3）通过开路检测发现电流检测变压器的次级绕组阻值为无穷大，说明电流检测变压器损坏。
    （4）更换故障互感滤波器，开机试运行，故障排除。
    关键提示：
    判断电流检测变压器是否损坏时，也可在市电输入电路正常的情况下，检测其次级输出电压是否正常，来判读该元器件是否损坏。

    6.3.2苏泊尔T0310电磁炉电流检测电路故障检修过程
    故障现象描述
    苏泊尔T0310电磁炉通电开机工作时，加热功率小，功率调节不上去。
    电路分析指导
  通常电磁炉出现上述故障现象时，主要是由于锅具不符合要求、变频谐振电容不良、电流检测电路故障或功率控制异常，但经检测放置的锅具符合电磁炉的要求，并且变频谐振电容也正常，此时，应对该电磁炉的电流检测电路进行检修。

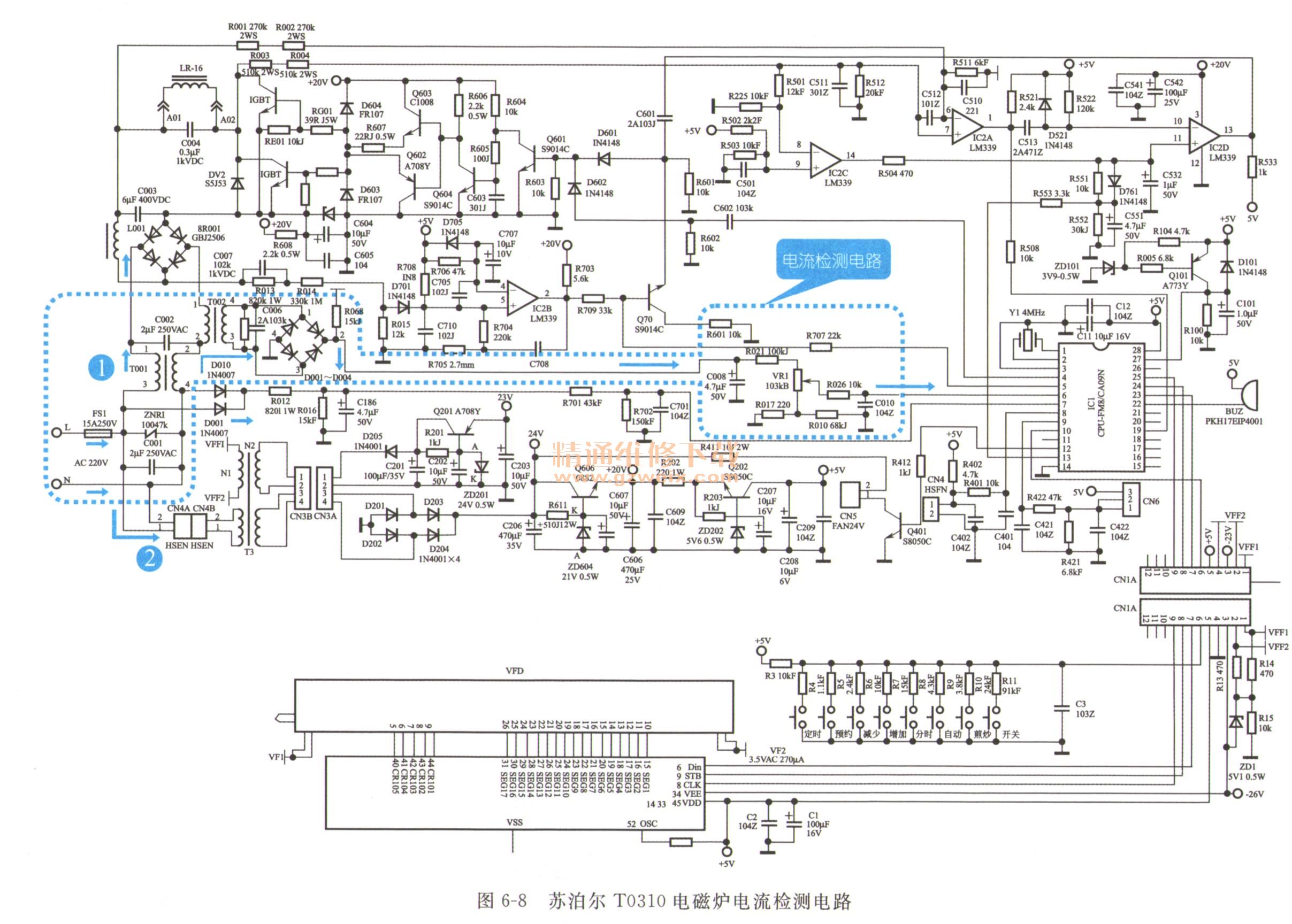

    如图6-8所示，为苏泊尔T0310电磁炉电流检测电路，从图可看出AC 220V输入后，分为两条支路进行供电，其中一条支路经电流检测变压器为桥式整流和炉盘线圈供电，另一条支路为低压电源电路供电。电磁炉工作后，电流检测变压器T002次级线圈感应的电压经D001～DO04整流后，再由0008滤波，R021、VR1、R017分压后，将得到的电流检测信号送入微处理器MCU的⑥脚（电流检测端）中。

    根据苏泊尔T0310电磁炉电路分析，判断可能由于该电磁炉的电流检测电路损坏，而导致电磁炉出现的上述故障现象。
    （1）从电路结构可见该电流检测变压器的检测方法与格兰仕C18-DEP1 II电磁炉相同。
    （2）经检测发现苏泊尔T0310电磁炉电流检测电路中的互感滤波器正常，此时，需对桥式整流电路中的4个整流二极管进行检测。

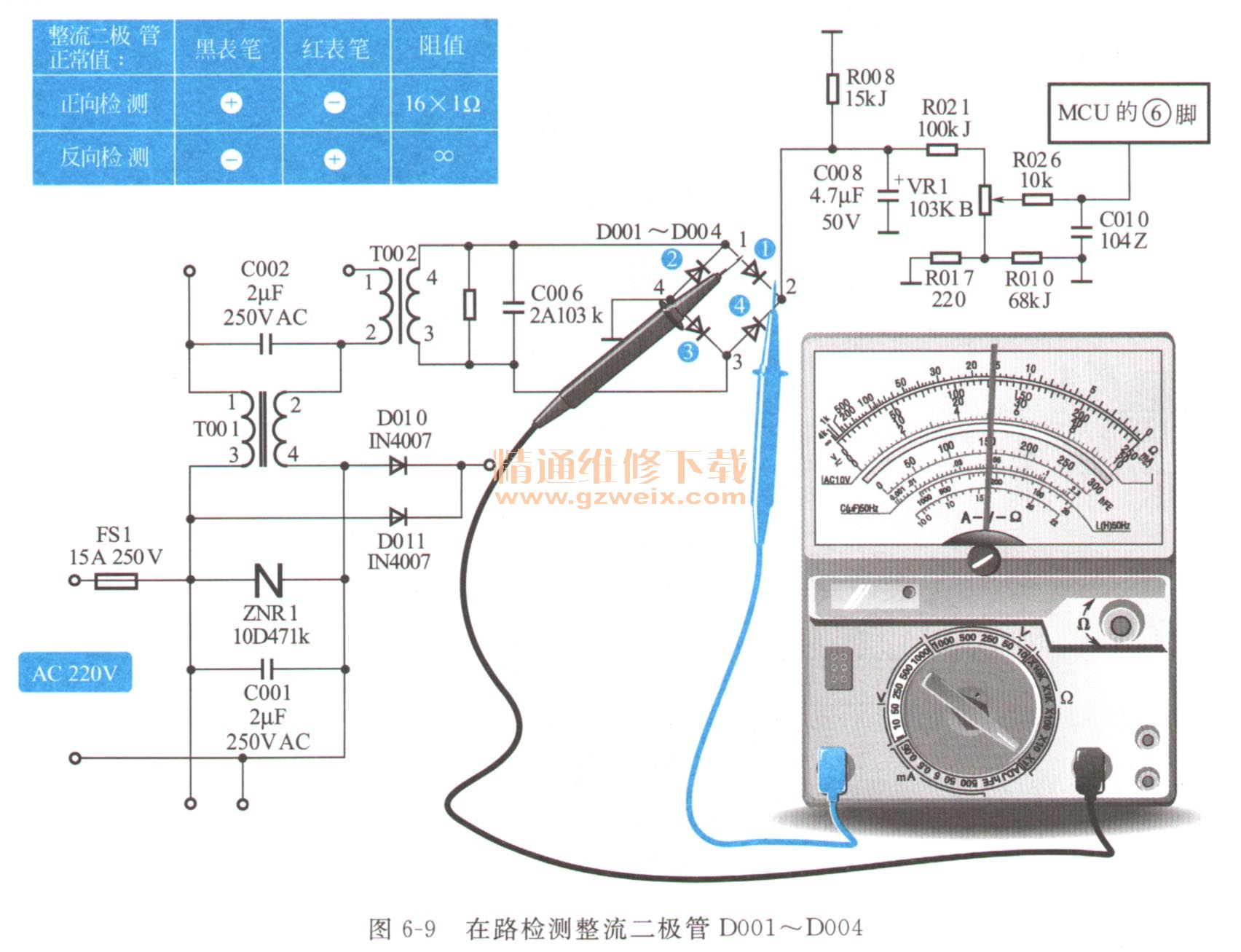

    （3）在路检测D001～DO04，经检测发现整流二极管的正向阻值均为16Ω，反向阻值均为无穷大，如图6-9所示。

    （4）若整流二极管正常，还需对电位器DR1进行检测，用万用表测量VR1的一固定端和调整端之间的电阻，发现其阻值为0Ω，如图6-10所示。

    （5）更换VR1后，开机试运行，在最大功率状态并微调其值，能正常工作，故障排除。
    关键提示：
    电磁炉电流检测电路内的功率调节电位器VR1，对电磁炉的整体性能影响很大不能随意对其进行调节，以免对IGBT管造成损坏。
