第十一章 PWM调制电路故障维修
    11．1找到PWM调制电路

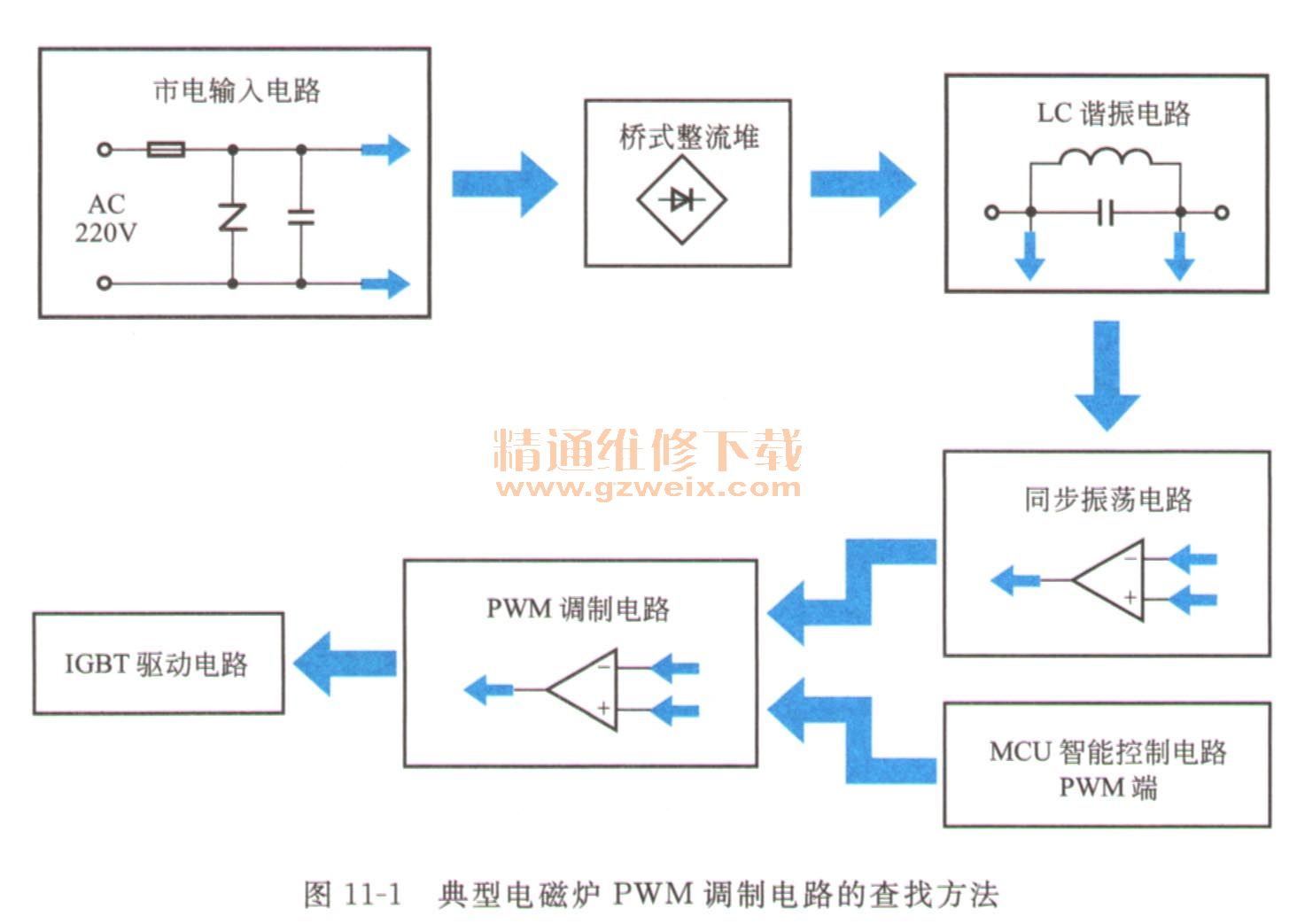

    电磁炉加热火力的大小实际上是通过PWM调制电路进行控制的。对电磁炉中的PWM调制电路进行查找时，在其电路板中很难确定该电路的准确部位，可通过在其电磁炉对应的图纸中进行查找，查找出该电路所包含的元器件后，再与电路板上的元器件进行对应，即可确定该电路中的元器件，典型电磁炉的具体查找方法如图11-1所示。

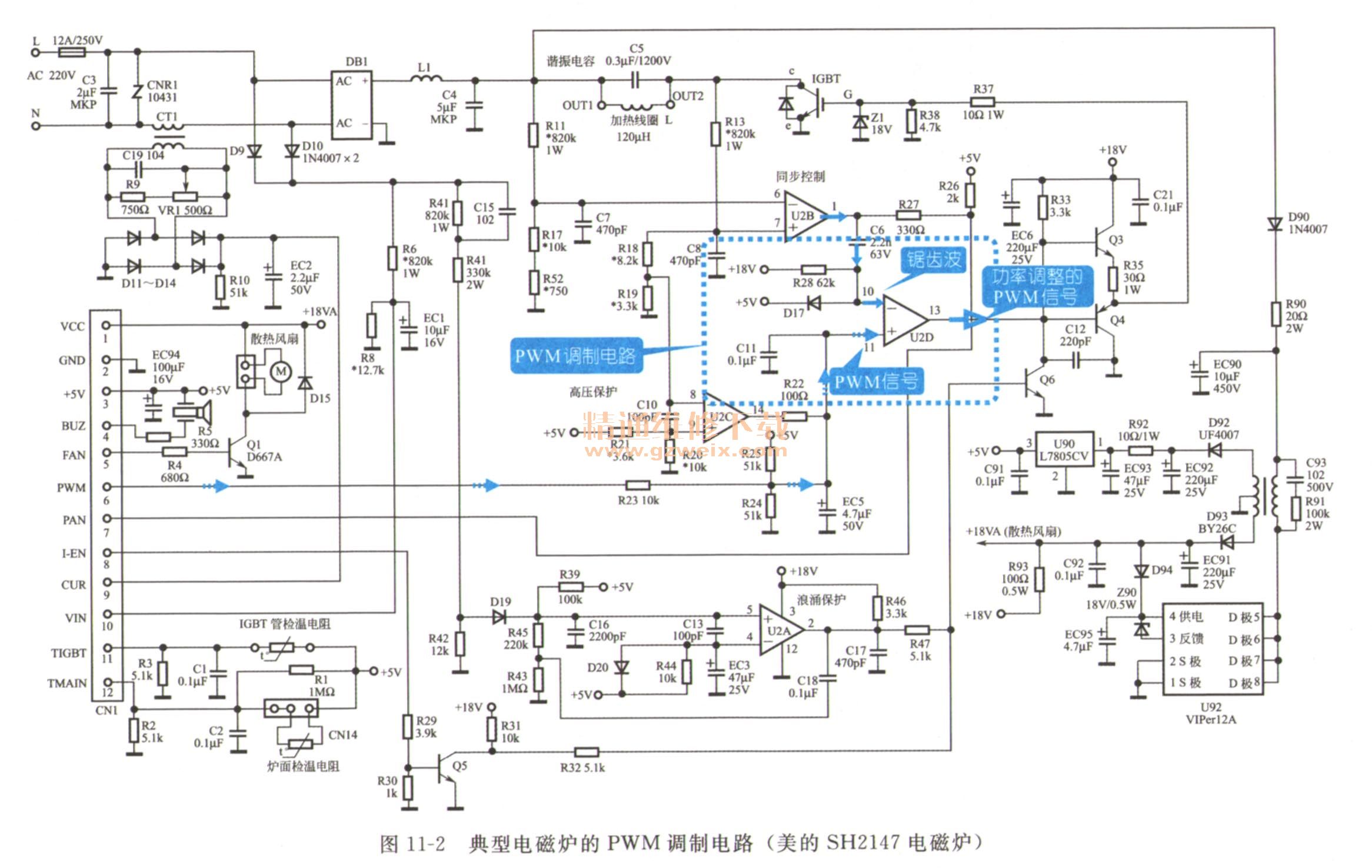

    从图11-1中可以看出，PWM调制电路输入端接收的信号分别来自同步振荡电路和MCU智能控制电路，按照这样的信号流程即可找到电磁炉中的PWM调制电路。如图11-2所示，为典型电磁炉的PWM调制电路。

    11．2搞清PWM调制电路的工作原理
    电磁炉中的PWM调制电路几乎都是采用电压比较器构成的，如图11-3所示，为典型电磁炉PWM调制电路。输入端分别接收同步振荡电路送来的锯齿波和MCU智能控制电路送来的PWM脉冲信号，经过电压比较器进行处理之后，输出端就会输出不同脉冲宽度的波形信号，送入IGBT驱动电路进行放大驱动。

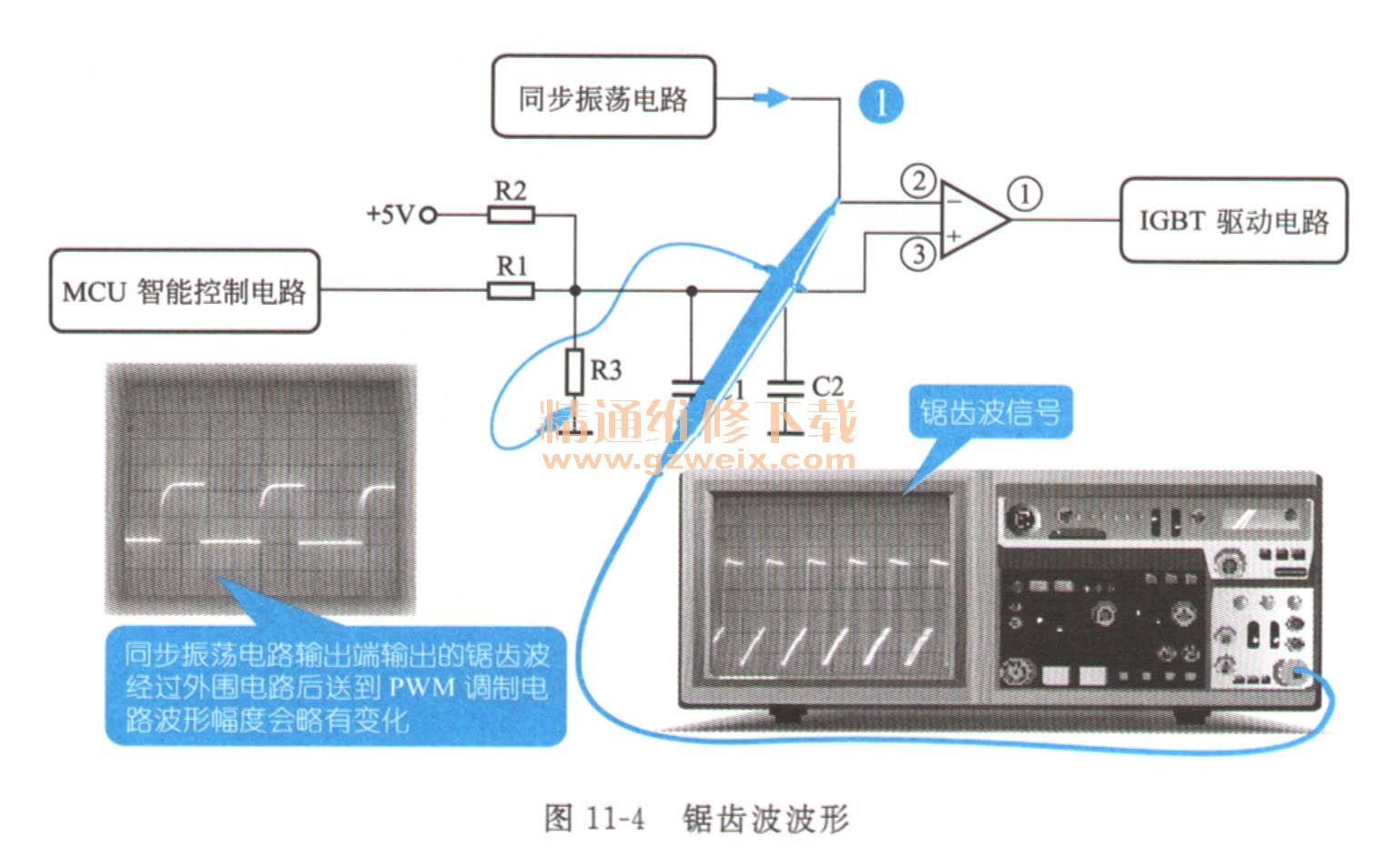

    1．锯齿波是由同步振荡电路送来的，送入PWM调制电路的输入端，其波形如图11-4所示。

    2．PWM信号是由MCU智能控制电路送来的，经由电阻、电容平滑为功率电平，送入PWM调制电路的输入端，其波形如图11-5所示。

    3．PWM调制电路接收锯齿波和PWM信号之后，根据人工指令对PWM波形进行功率调节，以便输出符合电磁炉设置的功率PWM信号，从而去驱动IGBT驱动电路。如图11-6所示为PWM调制电路的调制过程。

    11．3看懂PWM调制电路故障检修过程
    11．3．1奔腾PC200N电磁炉PWM调制电路故障检修过程
    故障现象描述
    奔腾PC200N电磁炉能够加热，也可通过操作面板调节火力大小，但是当使用最大火力档进行加热时，输出功率仍然很小。
    电路分析指导
    电磁炉使用过程中，出现调节火力失灵的故障，通常是由于PWM调制电路引起的，如图11-7所示为奔腾PC200N电磁炉PWM调制电路，MCU智能控制电路送来的PWM信号经过电阻R34、电容EC6等元器件进行平滑，称为直流电，又称功率电平，送至PWM调制电路的11脚，与同步振荡电路送至⑩脚的锯齿波信号进行比较，由13脚输出功率调整的PWM信号，也可称之为IGBT驱动信号，再经IGBT驱动电路进行放大，从而驱动IGBT管。

    电路检修指导
    根据故障现象分析，怀疑是PWM调制电路中的功率电平异常，造成的功率输出不正常，因此需要对PWM调制电路输入端11脚的外围元器件进行检测。

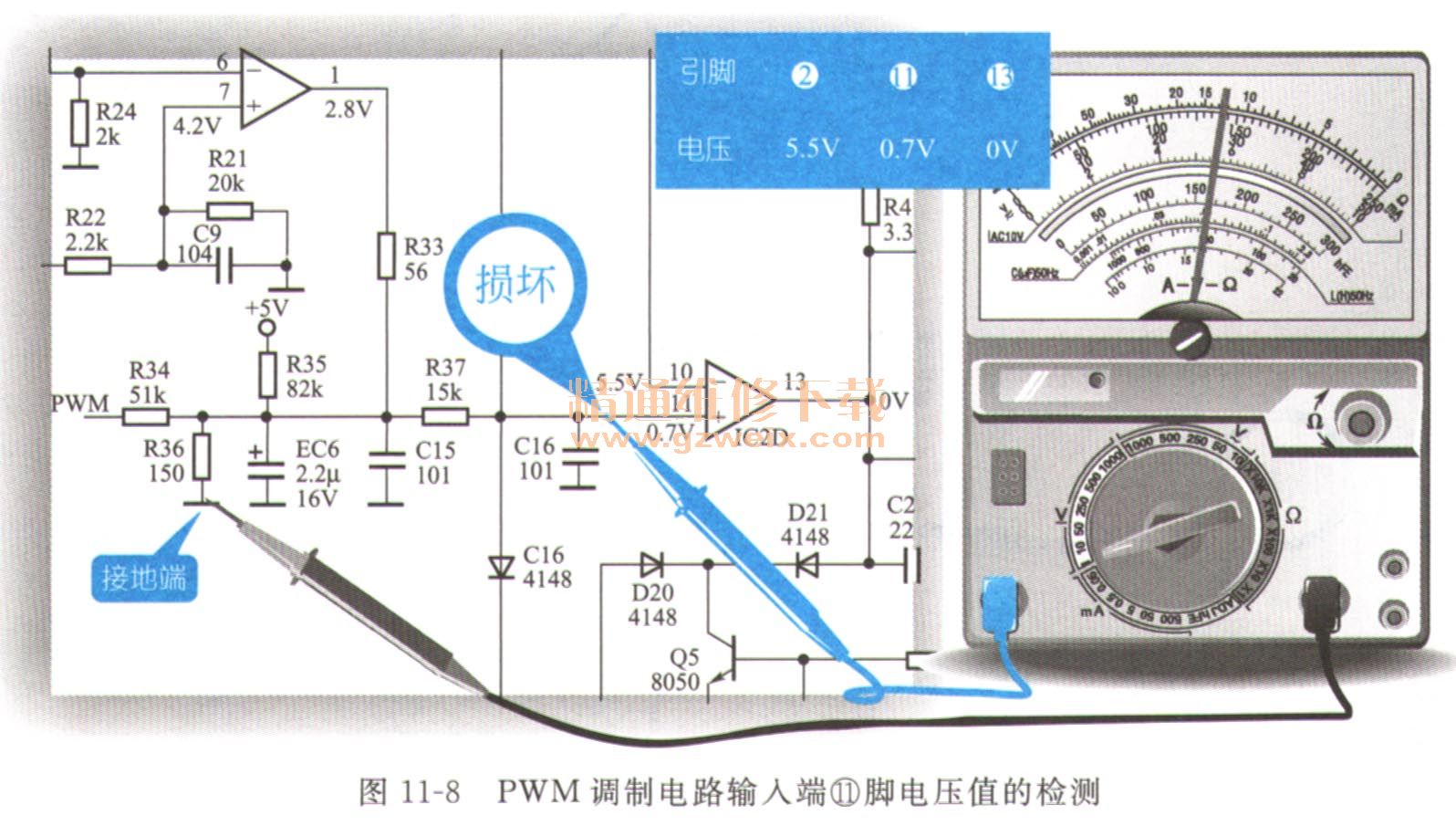

    （1）开始试运行，在调节火力大小的时候，检测PWM调制电路输入端11脚的电压值，如图11-8所示。
发现该脚电压在0. 4～0. 6 V之间变化，偏离正常值0. 7 V，因此可将故障范围设定在该脚的外围元器件上。

    （2）功率电平是PWM信号经过电阻R34， R35，电容EC6等元器件构成的，如图11-9所示，检测电容EC6。

    （3）经检测，电容EC6正常，接下来对电阻R34， R35进行检测，如图11-10所示。经检测，发现电阻R35的阻值与标称值不符、偏大，已经损坏。

    （4）更换损坏的元器件之后，开机试运行，故障排除。

    11.3.2美的MC-PSD16A电磁炉PWM调制电路故障检修过程
    障现象描述
    美的MC-PSD16A电磁炉操作面板指示灯亮，操作按键有响应，但是通过火力调节不能设置功率输出，电磁炉始终是非常小的火力加热。
    电路体魄指导
    根据上述故障现象，可将故障范围确定在PWM调制电路当中。电磁炉能够加热，排除了功率输出电路的故障；操作按键除了火力设置其他都有响应，也可排除操作显示电路的故障，因此怀疑是PWM调制电路出现故障。
    如图11-11所示为美的MC-PSD16A电磁炉PWM调制电路图，同步振荡电路送来的锯齿波信号送入IC3C（LM339）的④脚，MCU智能调制电路送来的PWM信号送入IC3C（LM339）的⑨脚，由②脚输出经过功率调整的PWM信号。

    电路检修指导
    PWM调制电路是否正常，可通过检测电压比较器的输入端、输出端的电压值，与参考值进行对比，从而判断是否正常。
    （1） IC3C（LM339）的④脚接收的电压值为同步振荡电路输出端取样电压，在④脚处应检测到10v左右的电压，如图11-12所示。

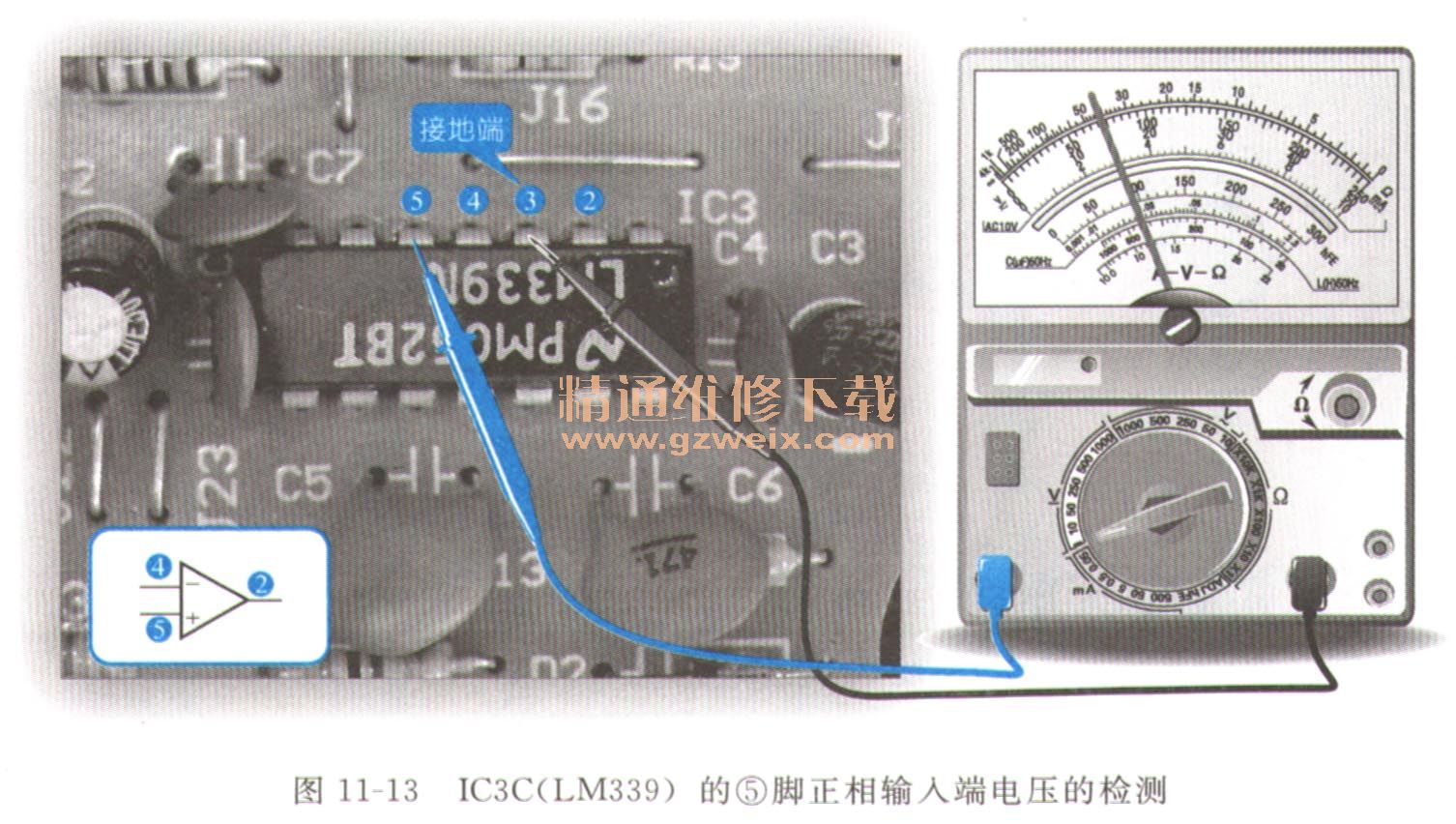

    （2） IC3C（LM339）的⑤脚接收的电压值为MCU智能调制电路PWM端取样电压，在⑤脚处应检测到0. 3 V左右的电压，如图11-13所示。

    （3）经检测发现，PWM调制电路的输入端电压值正常，由此可判断功率输出电路基本正常。
    （4） IC3C（LM339）的②脚是PWM调制电路的输出脚，为IGBT驱动电路提供经过功率调整后的PWM信号，使用万用表电压值，应有0V，如图11-14所示。经过检测发现，不论如何设置火力，IC3C（LM339）的②脚的电压值始终为0V，由此可判断，PWM调制电路中的电压比较器损坏，是引起电磁炉火力调节失效的故障点。

（5）更换损坏的元器件之后，开机试运行，故障排除。
    关键提示：
    检测PWM调制电路是否正常，除了使用万用表检测各引脚的电压值以外，还可以通过检测电阻值进行判断，如图11-15所示。

    检测同步振荡电路，还可以使用示波器检测波形，如图11-16所示为PWM调制电路各引脚的波形图。
