1．3搞清电磁炉的故障判别方法
    电磁炉作为现代厨房中的家用电器之一，已成为使用较为频繁的电子炊具，因其使用较为频繁，出现故障是不可避免的。作为一名维修人员，不仅需要具备扎实的理论基础，做到手动心明，还应首先搞清楚故障的基本判别方法。
    1. 3. 1电磁炉的故障判别方法
    电磁炉的故障判断方法有观察法、分区开路法、代换法、触摸法、万用表检测法和示波器检测法六种。
    1．观察法
    在对电磁炉进行检修时，可利用观察法迅速地发现电磁炉中的故障点。
    如图1-19所示，对有故障的电磁炉可先观察电磁炉的电源线及插头是否有破损，再检查电磁炉的外壳有无破损、开裂、进水等现象。

    如果电源插头和电源线出现变形、熔化、烧焦现象，说明电磁炉的工作环境较差，可通过询问用户证实电磁炉是否有进水的现象；如果发现电源插头的金属部分有烧蚀现象时，说明该电磁炉在插电瞬间已出现过流的现象，IGBT管（门控管）和桥式整流堆等元器件可能已被击穿。因此在故障电磁炉还没有确定故障点之前，切记不可盲目加电，以兔使故障范围扩大。

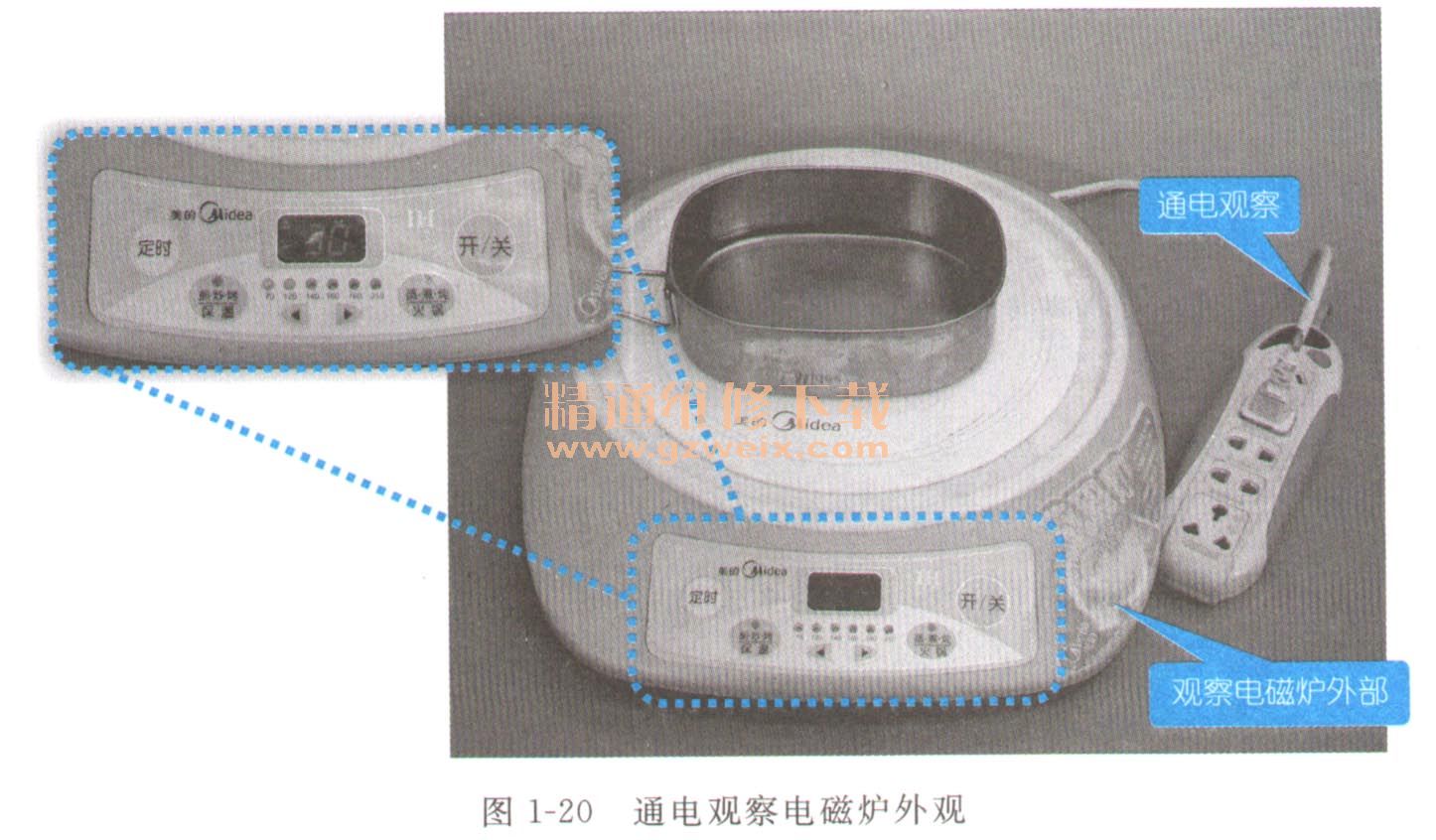

    对于可以通电的故障电磁炉，在加电后，应观察电磁炉是否启动、是否有检锅信号等常规动作。如指示灯是否显示、按键是否有效，散热风扇是否工作以及加热是否正常等情况，如图1-20所示，当观察到异常情况时，即可对相应的故障情况进行分析、检查。

    当需要对电磁炉进行拆机检修时，在打开电磁炉外壳后，应先观察电磁炉的内部情况，如图1-21所示。
    如果出现保险管熔断或炸裂等现象，说明电磁炉电路出现短路性故障，在排除故障点以后，才可更换保险管，通电试机；如果出现保险管没有熔断而整机又不开机现象，说明电磁炉电路中有异常，应根据故障表现，重点检查相应的电路。

    2．分区开路法
    当电磁炉出现故障时，其故障原因可能是电磁炉自身的保护电路出现故障或用户使用不当，引发保护电路工作。这类故障往往会被忽视，如当电磁炉出现“开机后有检锅信号，放上合适锅具后检锅信号消失，但不加热”的故障现象。一般出现这样的故障时，可能是同步振荡电路、IGBT管（门控管）及其驱动电路或PWM调制电路出现故障，从而使电磁炉的IGBT管（门控管）过压保护电路、过流保护电路和浪涌保护电路被触发，使电磁炉处于保护状态。此时，就可以采用“分区开路法”来确定是主控制电路出现故障，还是保护电路出现异常。

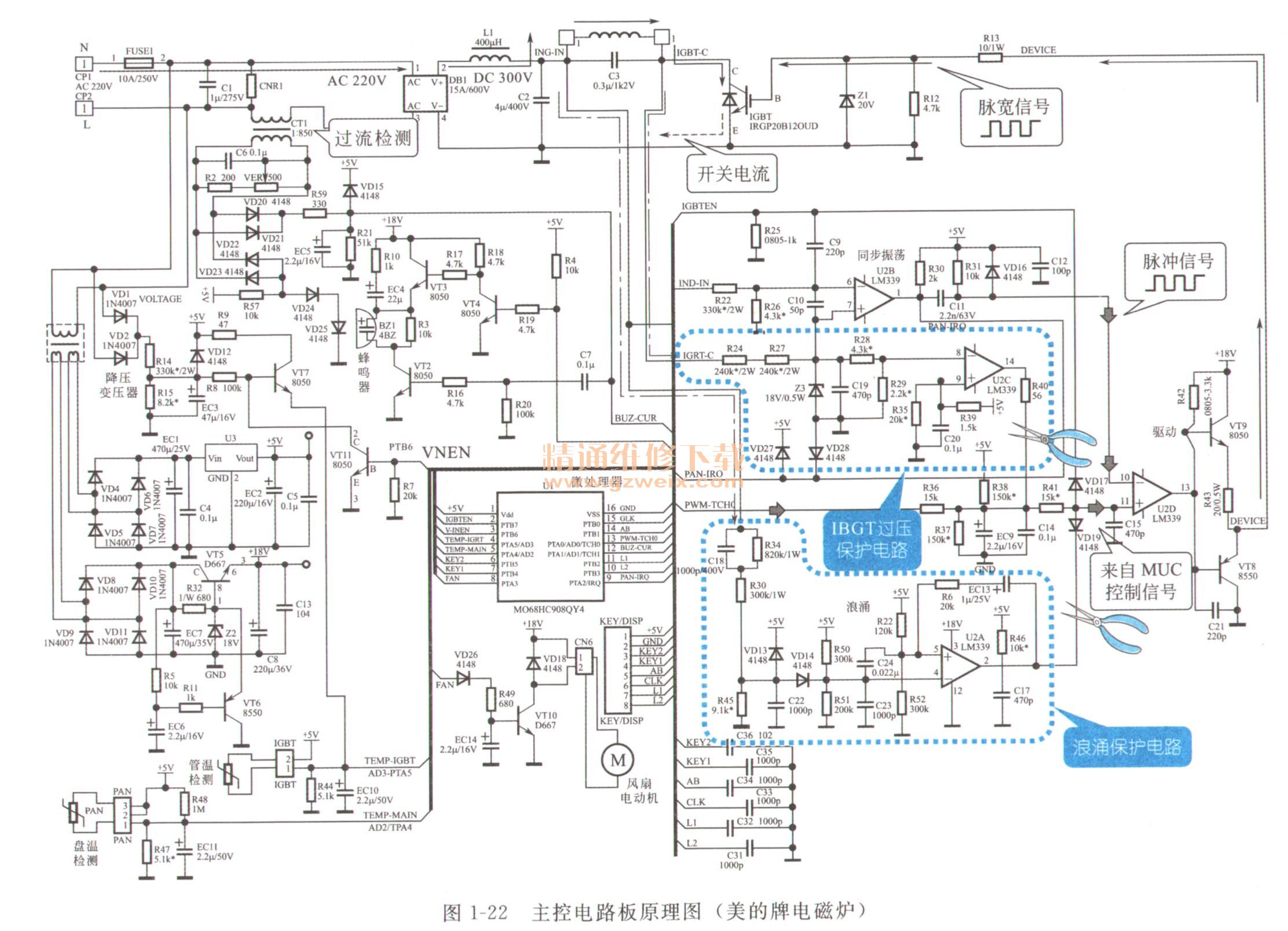

    如图1-22所示为美的牌电磁炉主控电路板原理图，当出现“开机后有检锅信号（蜂鸣器嘟嘟叫声），放上合适锅具后检锅信号消失，但不加热”的故障现象时，首先可先将浪涌保护电路的输出二极管VD19断开，使浪涌保护电路与主控制回路分离，然后通电试机，如果故障排除，说明浪涌保护电路出现异常，则故障点在浪涌保护电路内；如果故障依旧，说明故障区不在浪涌保护电路。

    同样，还可断开过压保护电路的输出电阻R40，使过压保护电路与主控制回路分离，然后通电试机，如果故障排除，过压保护电路出现异常，故障点在过压保护电路内；如果故障依旧，说明故障区域不在过压保护电路。
      由此可见，使用“分区开路法”判断故障范围，可以很快地找到出现故障的电路单元，再配合其他故障判断方法，便可快速地找到电路单元内的故障元器件。
    3．代换法
    在确定电磁炉的大致故障范围后，便可对此故障范围内的易损元器件进行检查测量。有些元器件在使用万用表对其进行在路检测时，往往不能判别其是否损坏，此时，需要采用“代换法”进行判断故障点。
    “代换法”实际上就是采用良好的元器件代换怀疑损坏的元器件。如果代换后，故障排除，则说明原来的元器件已经损坏；如果故障依旧，则说明怀疑的元器件没有问题，应重新检查。
    对电磁炉电路检修，适合使用“代换法”判断故障的元器件有集成电路芯片、贴片电容、瓷片电容、晶振及晶体管等等。
