看图学会电磁炉故障维修
来源:本站整理  作者:佚名  2014-08-20 18:27:01

    7.3.2美的SH208电磁炉锅质检测电路故障检修过程
    故障现象描述
    美的SH208电磁炉通电开机后,电磁炉发出报警提示声,操作显示面板显示“E0”故障代码。
    电路分析指导
    根据美的SH208电磁炉操作显示面板上显示的故障代码,判读该电磁炉的锅质检测电路检测结果为无锅,经检查发现锅具符合电磁炉的要求,在电源供电电路和整流电路均正常的情况下,判断该电磁炉的锅质检测电路出现故障。
    如图7-11所示,为美的SH208电磁炉锅质检测电路,从图可看出AC 220V输入经桥式整流电路为炉盘线圈提供+300V直流电压,从炉盘线圈两端取得电压信号作为检锅信号送入电压比较器,由比较器输出检锅信号。进入锅质检测电路,经锅质检测电路将得到的检锅信号送出。

    电路检修指导
    根据美的SH208电磁炉电磁炉电路分析,判断可能由于该电磁炉的锅质检测电路损坏,而导致电磁炉出现的上述故障代码。

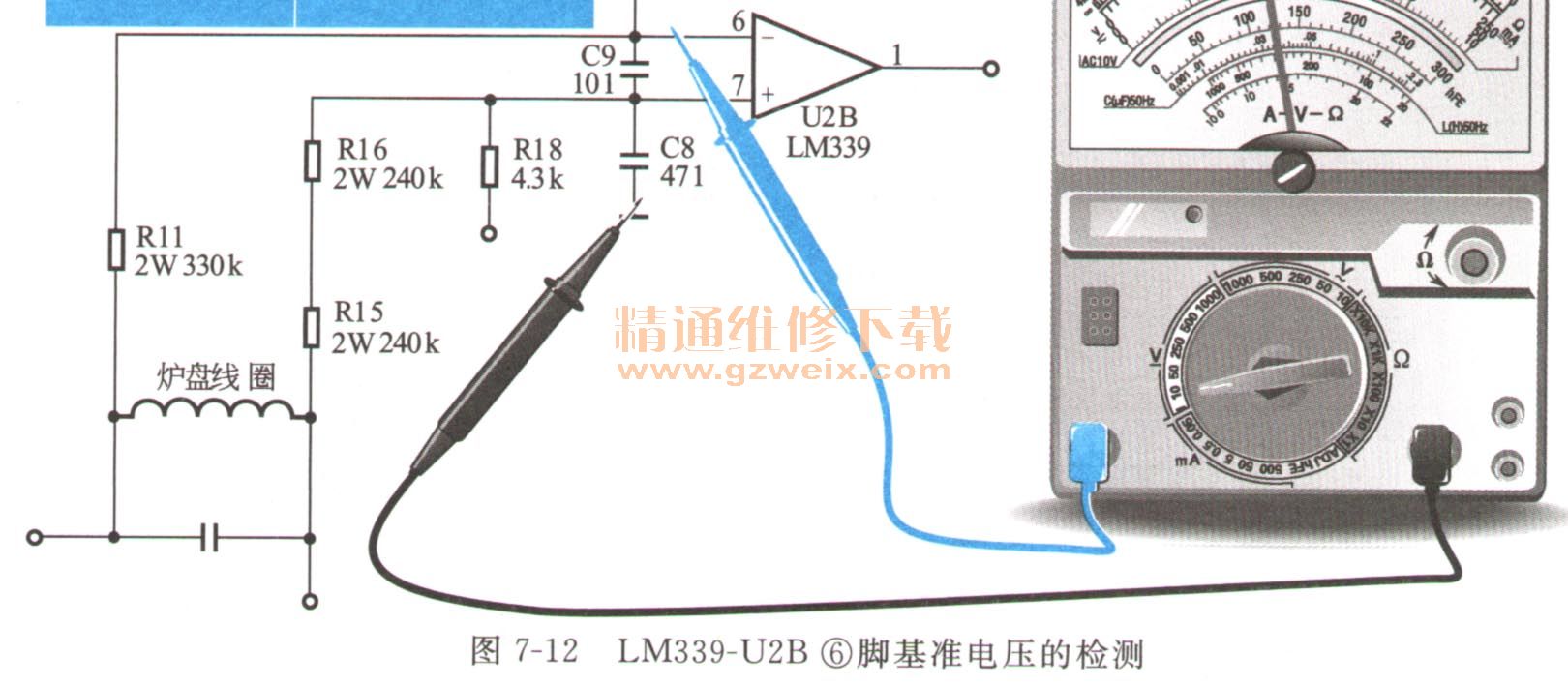

    (1)将电磁炉通电处于待机状态下,使用万用表的直流挡在有炉盘线圈的情况下检测LM339-U2B的⑥脚的基准电压(检锅信号输入)是否正常,如图7-12所示。

    (2)使用同样的方法,检测LM339-U2B的⑦脚的比较电压是否正常,如图7-13所示。

    (3)若经检测LM339-U2B⑥脚和⑦脚任意一脚电压不正常,此时,应对与⑥脚和⑦脚相关的外围器件进行检测。
    (4)将电磁炉断电,对与⑥脚和⑦脚相关的外围器件进行检测,经检测发现R15阻值偏小,使得⑦脚比较电压不正常,如图7-14所示。

(5)更换故障电阻R15,开机试运行,故障排除。

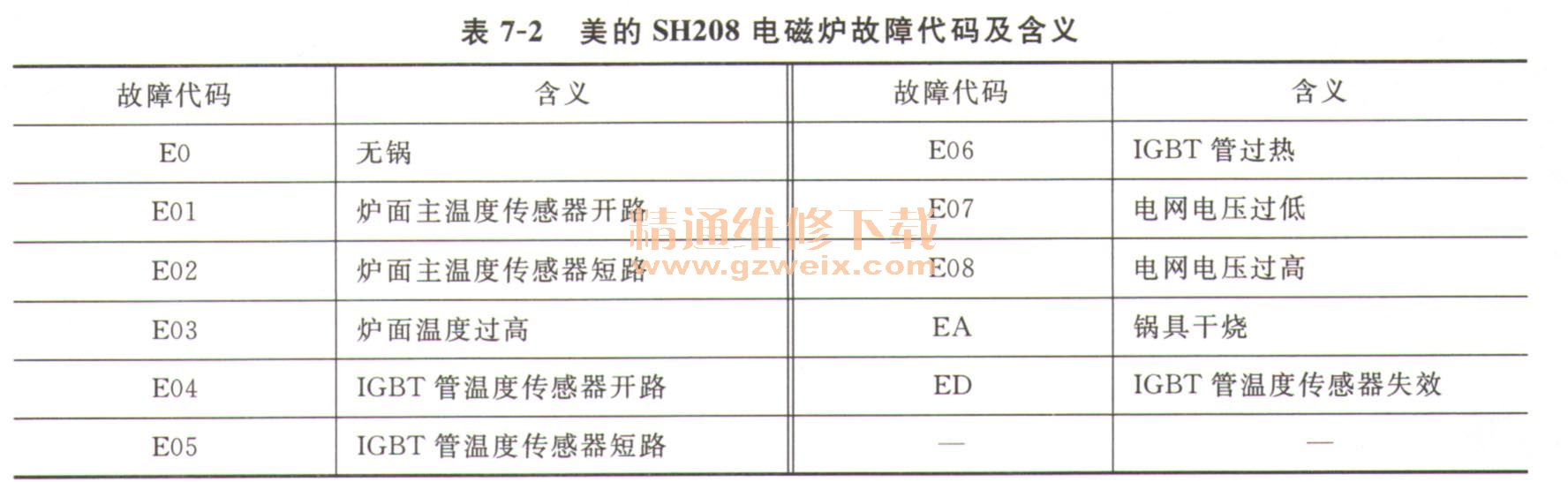

    见表7-2所列,为美的SH208电磁炉故障代码及含义,可通过操作显示面板显示的故障代码,判断该电磁炉的故障点。
