3．3看懂浪涌保护电路故障检修过程
3．3．1乐邦LB-19D电磁炉浪涌保护电路故障检修过程
故障现象描述
乐邦LB-19D电磁炉通电开机后，不加热，在无锅情况下，不报警，电磁炉处于保护状态。
电路分析指导

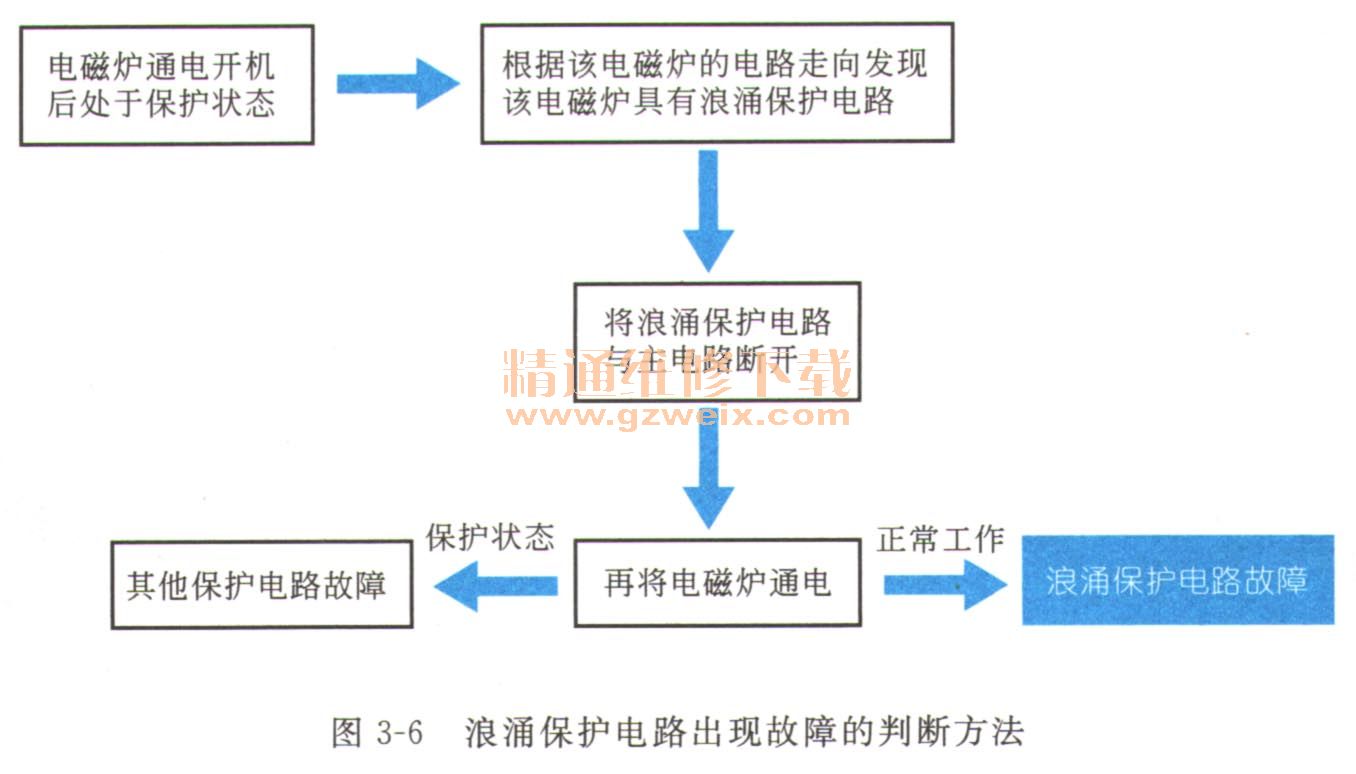

判断乐邦LB-19D电磁炉是否是由于浪涌保护电路出现故障而引起电磁炉出现上述故障现象时，根据该电磁炉电路的走向，发现该电磁炉有浪涌保护电路后，将浪涌保护电路与主电路断开，然后再将电磁炉通电，若此时电磁炉仍处于保护状态，则说明该电磁炉的其他保护电路出现故障；若此时电磁炉能够正常工作，则说明该电磁炉的浪涌保护电路出现故障，应对其进行检修，如图3-6所示。
如图3-7所示，为乐邦LB-19D电磁炉浪涌保护电路，该电路是由电压比较器（LM339-2）和一些其他外围元器件组成。
浪涌保护电路的主要元器件就是电压比较器（LM339-2 ），对该电路进行检修时，应在不同的工作状态下，检测其基准电压、比较电压和输出电压是否正常，若基准电压、比较电压均正常，但输出电压不正常，则说明该电压比较器损坏；若基准电压、比较电压任意一个电压不正常，则说明是由于电压比较器外围的元器件有损坏，此时，应对构成该电路的外围元器件进行检测，来查找故障点。
乐邦LB-19D电磁炉浪涌保护电路中电压比较器（LM339-2 ）在待机、无锅和加热3种状态下，基准电压、比较电压和输出电压值见表3-1所列。
电路检修指导
若乐邦LB-19D电磁炉出现保护状态，判断为浪涌保护电路出现故障时，应从电压比较器（LM339-2 ）着手进行检测，来判断该电路的故障点。

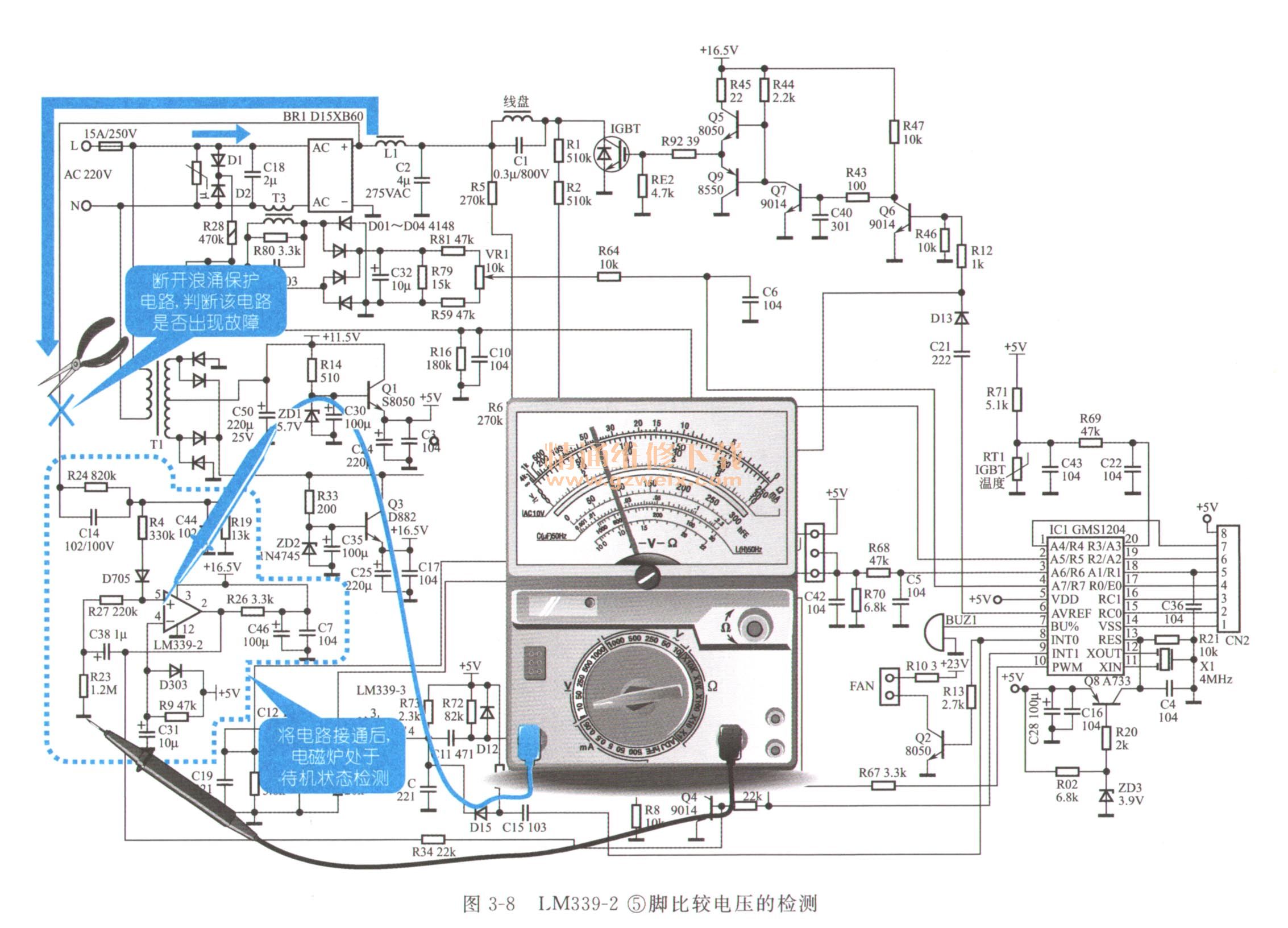

（1）首先使用偏口钳或刻刀将乐邦LB-19D电磁炉浪涌保护电路与主电路断开，断开后再将电磁炉通电，电磁炉可以正常工作，说明浪涌保护电路出现故障，此时将浪涌保护电路接通，将电磁炉处于待机状态下，使用万用表的直流挡检测LM339-2的⑤脚的比较电压是否正常，正常情况下，可检测到3V的电压，如图3-8所示。
（2）使用同样的方法，检测LM339-2的④脚的基准电压是否正常，正常情况下，可检测到5. 1V的电压，如图3-9所示。

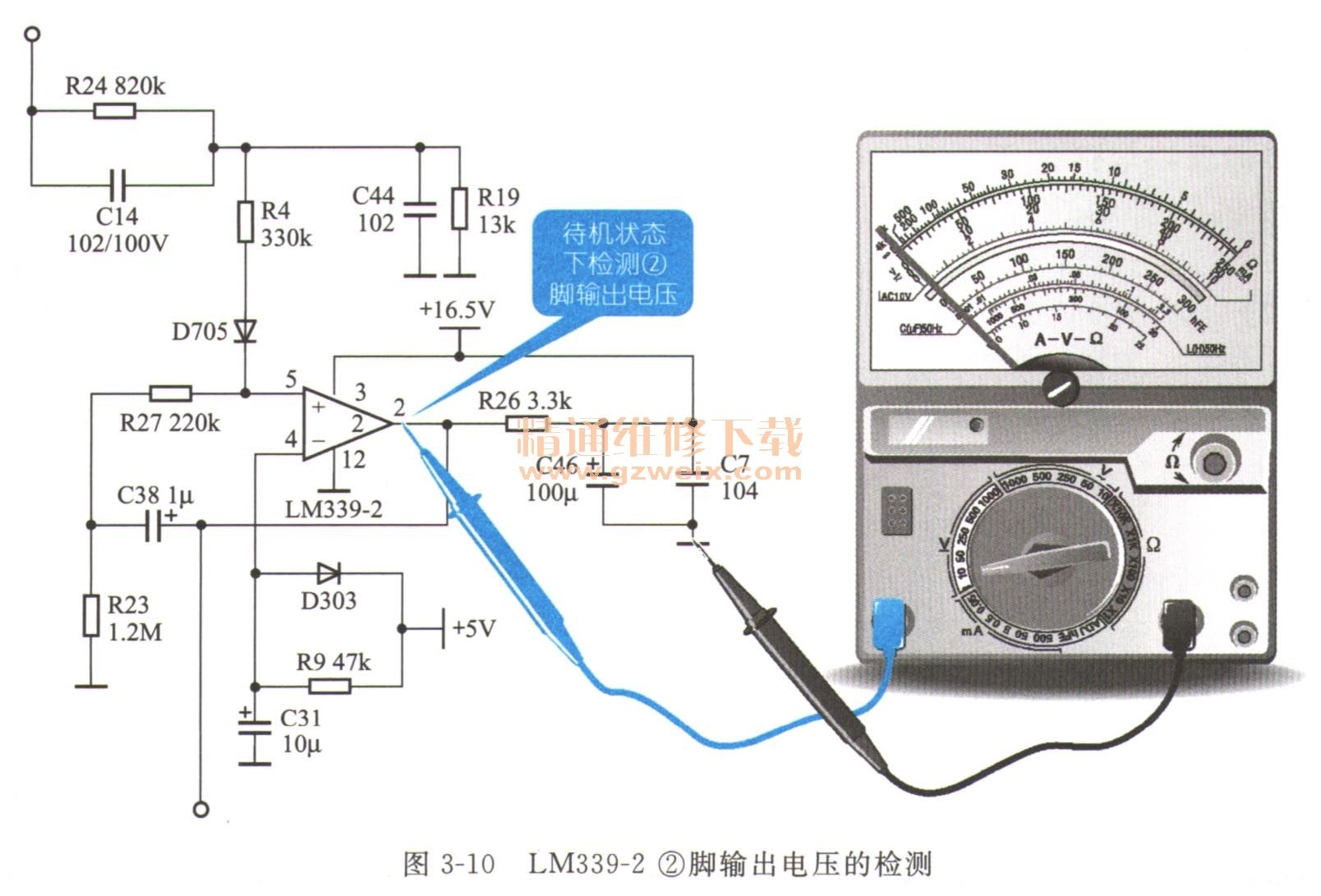

（3）通过检测LM339-2的基准电压和比较电压均正常，此时，应对其输出电压进行检测，正常情况下，输出电压为0V，如图3-10所示。
（4）若经检测LM339-2的②脚的输出电压不正常，则说明电压比较器LM339损坏，需要对其进行更换。
（5）若经检测LM339-2的④脚、⑤脚中的任意一脚电压不正常，此时应对与④脚或⑤脚相关的外围电路进行检测。
（6）将电磁炉断电，对和④脚或⑤脚相关的外围电路进行检测，经检测发现R4阻值偏小，使得⑤脚比较电压不正常，如图3-11所示。
（7）更换故障电阻R4，开机试运行，故障排除。
3.3.2美的SH208/SH2115电磁炉浪涌保护电路故障检修过程
故障现象描述
美的SH208/SH2115电磁炉通电开机后，电磁炉无锅，但不报警，也不加热。
电路分析指导
如图3-12所示，为美的H208/SH2115电磁炉浪涌保护电路，该电路主要由U2LM339中A运算放大器（U2A LM339电压比较器）构成，其中④脚为基准电压，⑤脚为比较电压，②脚为输出电压端。
判断是否由于浪涌保护电路出现故障而引起该电磁炉出现上述故障，可参照图3-6进行判断，其检测的判断方法也与乐邦LB-19D电磁炉的浪涌保护电路相同，在此可参照上文进行分析。
电路检修指导
当美的H208/SH2115电磁炉浪涌保护电路出现故障时，也应从电压比较器U2ALM339着手进行检测。

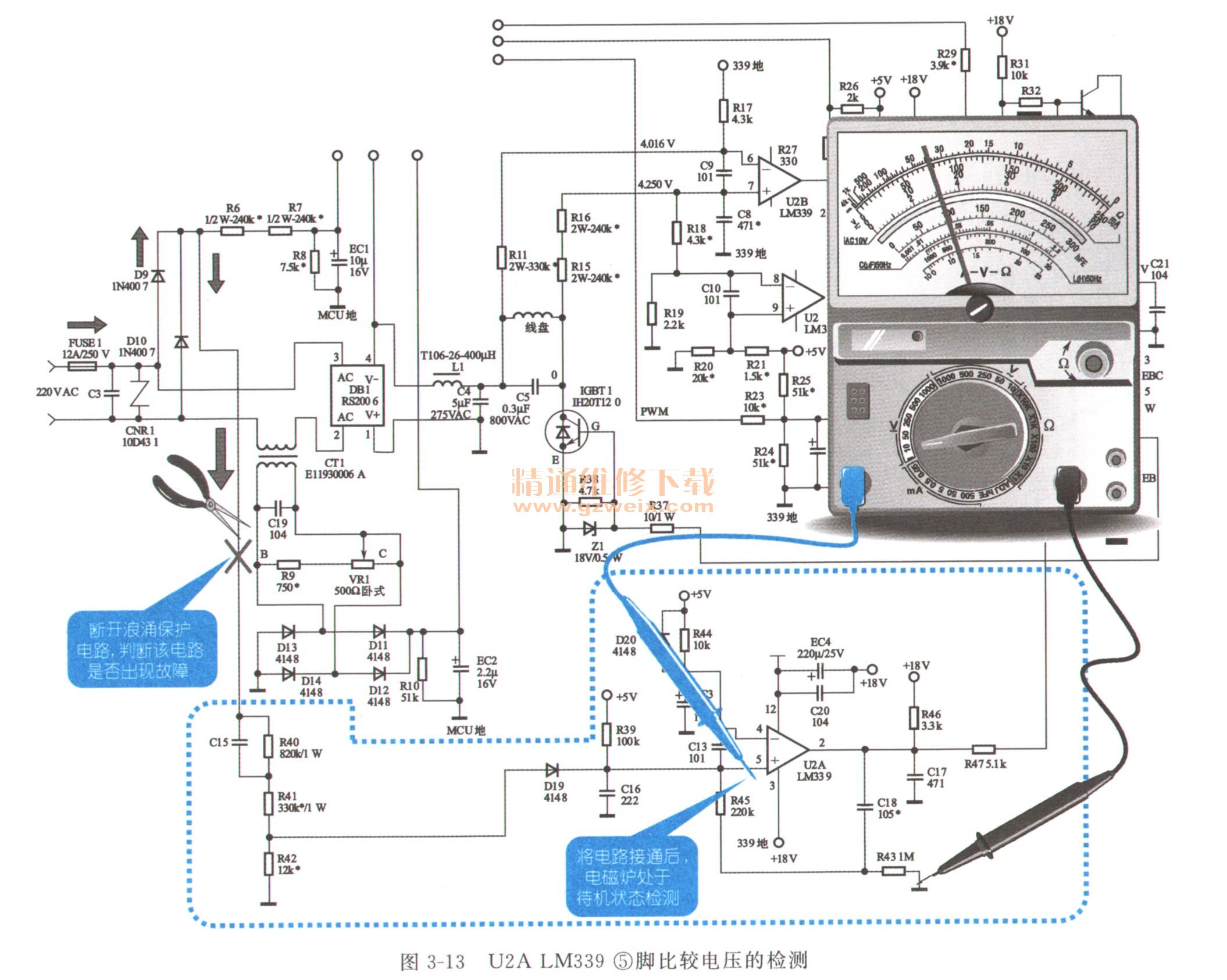

（1）使用偏口钳或刻刀将美的H208/SH2115电磁炉浪涌保护电路与主电路断开，断开后再将电磁炉通电，电磁炉可以正常工作，说明浪涌保护电路出现故障，此时将浪涌保护电路接通，将电磁炉处于待机状态下，使用万用表的直流挡检测U2ALM339的⑤脚的比较电压是否正常，正常情况下，可检测到3. 2V的电压，如图3-13所示。
（2）若检测U2A LM339⑤脚的比较电压正常，此时，使用万用表检测其④脚的基准电压是否正常，正常情况下可检测到4. 8 V的电压，如图3-14所示。

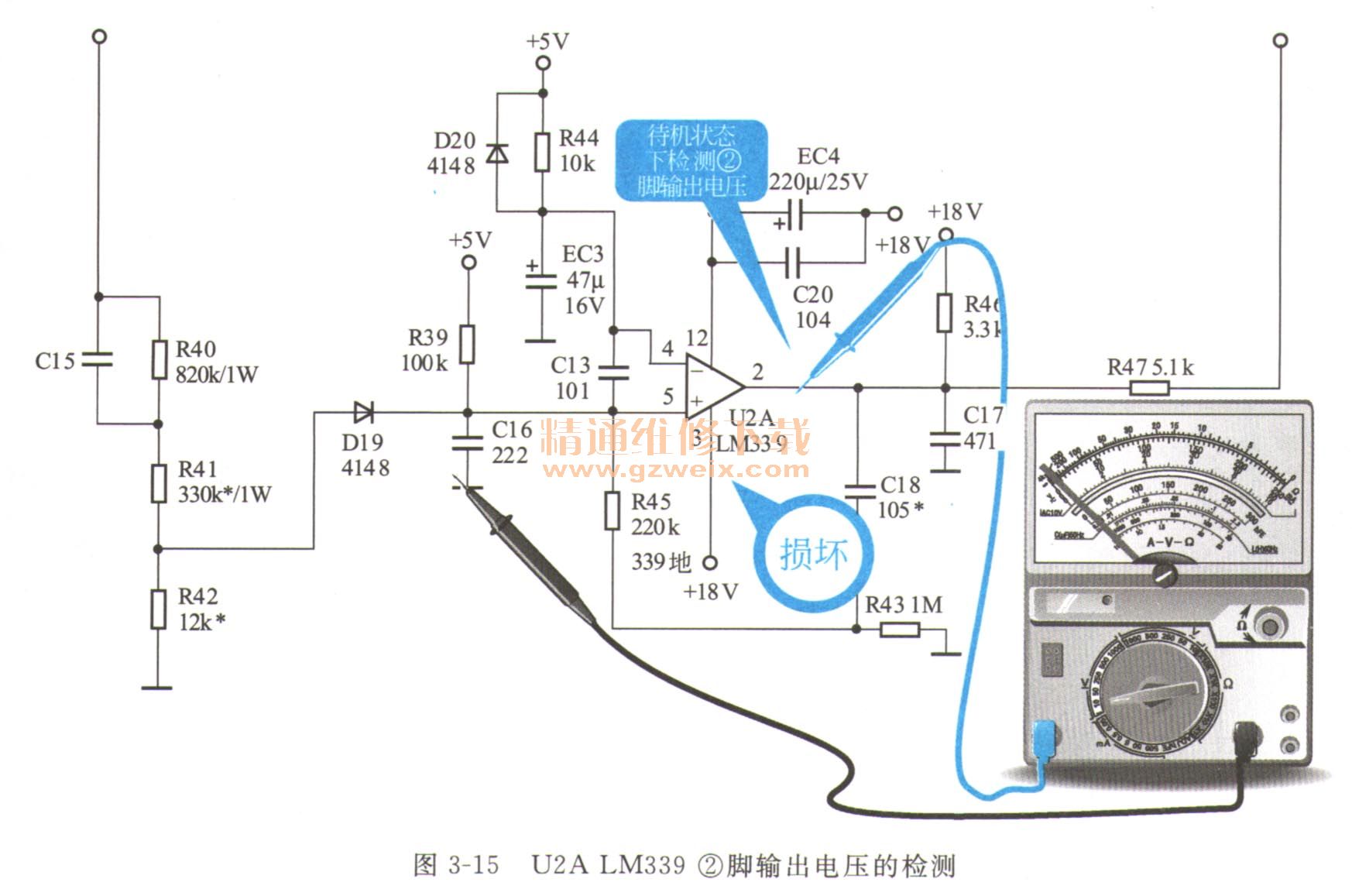

（3）经检测该电压比较器的基准电压与比较电压均正常，此时，对其输出电压进行检测，发现其电压值偏离，正常情况下可检测到0. 2 V的电压，如图3-15所示。
（4）若经检测其基准电压和比较电压均正常，但输出电压不正常，此现象说明该电压比较器损坏，需对其进行更换。
电路检修指导
电磁炉浪涌保护现象为短时性的暂停工作，当浪涌消失后，电磁炉即可恢复正常工作。
