十、Harman-Kardon扬声器系统，车门中的中音扬声器干扰噪声
    车型：F-20、F21、F30、F31、F35。
    生产日期：2011年7月1日、2012年2月29日。
    故障现象：客户投诉，当温度低于零摄氏度或有水进入扬声器时，车门中的中音扬声器失真、有刮擦声或暂时失效。
    故障诊断：Harman Kardon中音扬声器
    涉及的车辆装备：
    SA0689 - Harman Kardon环绕声音系统（F3x）、·截至生产日期2012年2月29日
    SA0674 - Harman Kardon环绕声音系统（F2x），截至生产日期2012年9月4日
    故障排除：此措施已转移至ISTA/D2. 36. 0，因此只能通过车辆诊断使用。处理客户投诉时，用ISTA/D进行诊断，并执行相应的测试模块。
    测试模块AW6513＿WAS3可通过下列路径找到：
操作|信息查找|功能结构|03车身|音频、视频、电话、导航|[！]当前故障症状！声音输出故障症状。

    十一、风扇中由于异物而有噪声
    车型：F-20、F30、F-35。
    生产日期：2011年6月1日、2012年11月1日。
    故障现象：手套箱和副驾驶员侧脚部空间区域有噪音。
    客户的各种感觉：
    ◇隆隆声噪声
    ◇振动噪声
    ◇研磨噪声。
    故障诊断：通过空调器外部空气进气路径进入叶片。
    故障排除：
    处理客户投诉时如下操作：
    1．用ISTA/D进行诊断，并执行相应的测试模块。
    ◇ABL AM6401- 00102一冷暖空调有噪声干扰
    ◇ABL AM5101- 00094一仪表板噪声干扰
    选择“操作”－－“功能结构”－－“05非电器诊断”
    2．检查风扇驱动机构中是否有异物。为此根据维修说明“64 11 213拆卸和安装冷暖空调风扇”拆下风扇并去除异物。
    3．检查隔板添加件上是否安装有粗粒空气过滤器。（如图10所示）为此根据维修说明“51 13…拆卸和安装右侧隔板添加件”拆下隔板添加件。

    提示：
    在右座驾驶型车辆上沿行驶方向左侧的隔板添加件已拆下。

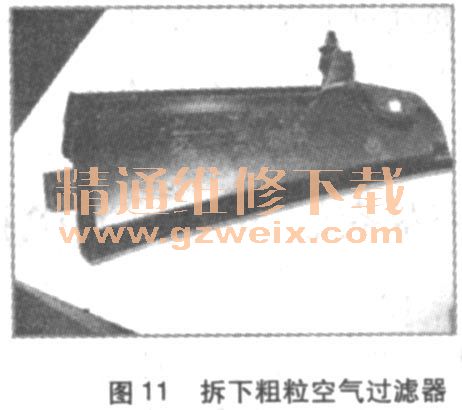

    4．如果粗粒空气过滤器已安装，则必须将其拆下（如图11所示）

    5．现在必须将新的空气格栅罩要装在进气区域上（如图12所示）

    提示：

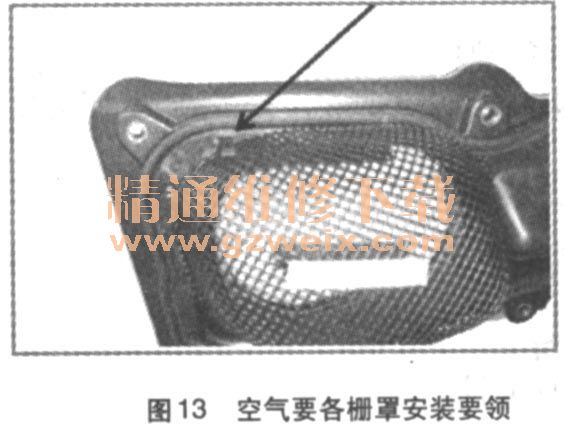

    注意栅格需完全卡止在环绕的凸耳中（如图13所示）。

    6．现在可再次根据维修说明安装隔板添加件。
    提示：
    盖板（隔板添加件）必须将空气栅格压在密封框上，以将其固定（如图14所示）。如果风扇驱动机构没有损坏，则不要更换。需使用的部件：

    64 319 296 394左座驾驶型车辆叶片格栅
    64 31 9 296 395右座驾驶型车辆叶片格栅
