宝马X3空调压缩机调压阀线路故障检修

来源：汽车维修技师作者：佚名 2016-08-15 08:40:04

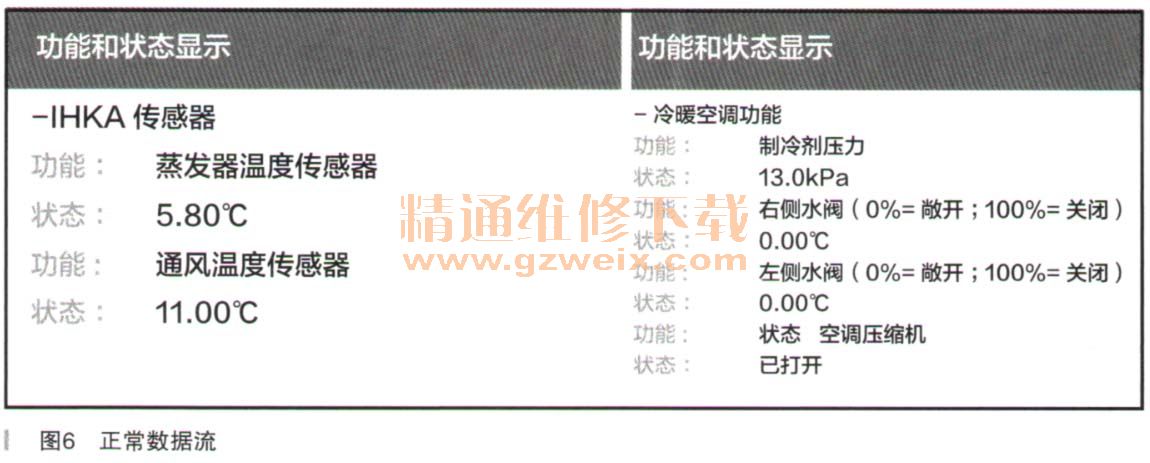

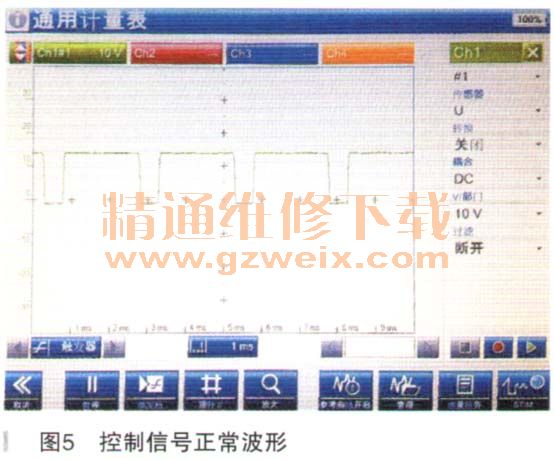

启动车辆开启空调，再次测量通过IMIB R2从Y49*1B处测量接线盒电了装置控制模块对调压阀的控制信号，测量结果如图5所示，标准的占空比控制信号波形。把IMIB R2的示波器测量窗口切换到交流电压测量窗口，测量交流电压为5.8V，在上述检测计划中要求的标准交流电压为5～8v，电压也在正常范围之内。这时再去感觉车内的空调效果，各个出风口吹出的风很凉，感觉制冷效果达到了最佳效果。调用控制模块功能，读取相关空调系统的相关数据流，如图6所示，数据都恢复了正常状态。
