奔驰SLK230轿车手动换档功能无作用
来源:本站整理  作者:佚名  2013-09-17 15:01:45

    一辆行驶里程约8.5万km,配置M111发动机和722.6型自动变速器的奔驰SLK230轿车。车主反映:该车因前期换档冲击检修过自动变速器,换档冲击得到解决,但这次出现手动换档功能失效问题。
    故障检修:该自动变速器具有自动换档和手动换档功能。试车,确认自动换档功能正常,手动换档功能不正常。由于换档模式信号是通过变速杆选择控制单元传送的,因此对变速杆电控系统进行自诊断,结果没有故障码。将变速杆挂入D位,分别向左、右侧拨动变速杆,同时查看诊断仪显示的工作数据。变速杆标准工作数据见表4-19。

    在测试过程中发现,向右拨动变速杆,变速杆位置一直为D位,按钮+的数据一直为无作用。若使劲向右推变速杆,以上两项数据能够发生变化。查看变速杆的安装位置,发现在静止状态下变速杆紧靠在D位槽孔右侧部位,说明安装位置不正确。重新进行调整,试车,数据恢复正常,故障彻底排除。

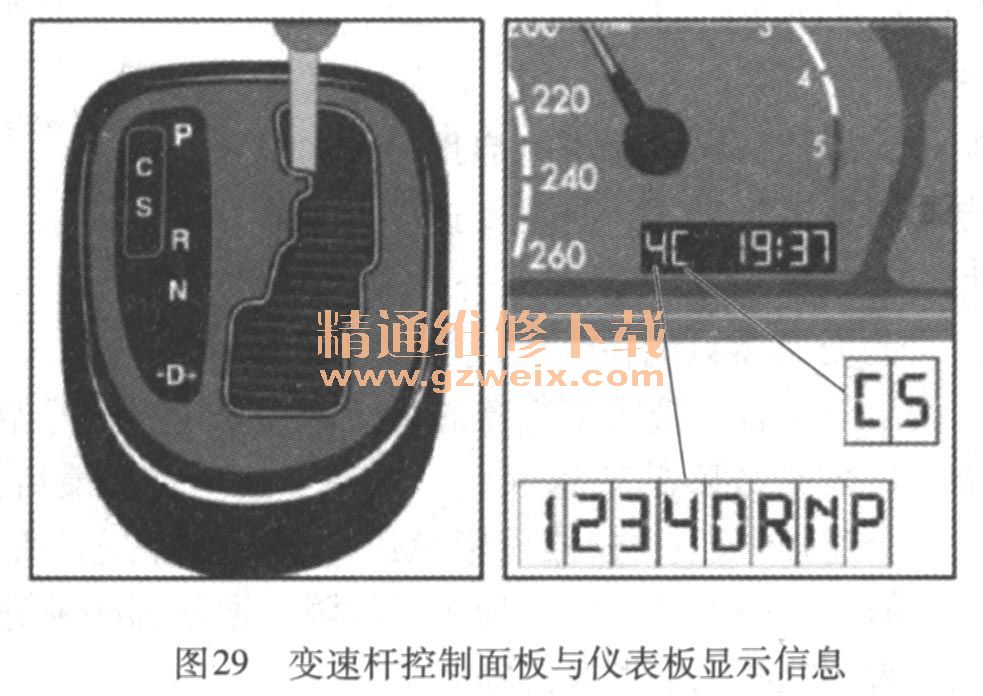

    自动变速器控制单元执行相应的换档功能,电子稳定控制单元传送车速信号,以便确认是否执行手动换档功能。变速杆选择控制单元内部有1个电位计和2个接触按钮,电位计用于测量变速杆的实际位置,两个接触按钮用于手动升/降档功能。操作变速杆,碰触一下按钮+或按钮-,自动变速器将升高1档或降低1档。是否真正实现手动换档功能,则需要根据实际车速信号而定。变速杆控制面板与仪表板显示信息见图29。

    变速杆选择控制单元通过CAN总线传送变速杆位置信号。该控制单元的输入信号包括模式选择开关信号、强制降档开关信号、制动灯开关信号、15号电源信号、87号电源信号、58d号电源信号(照明)等。该控制单元的输出信号包括变速杆锁止信号、电位计电压信号、倒档信号等。在实际检修工作中,按照上面内容逐一进行排查,能够准确地排除故障。
