一辆行驶里程约3.8万km的奔驰S300轿车。客户反映：该车收音机、音响无法工作，COMAND开机后没有声音回应，并且电视无法搜台。
    接车后：验证客户所述故障。经验证，故障现象确实如客户所述，故障现象如图1所示。

    COMAND系统的导航、电话一切正常，车辆的系统设置一切正常。
    连接DAS诊断仪对电控系统进行快速测试，COMAND有一个当前的故障码，故障码为：D102 MOSTComponent at position 2 reports openring。其故障码含义为：处于光纤环位置2的部件开路。
    在这里有必要简单地介绍一下奔驰的MOST系统，以便大家更容易地理解该故障的维修。
    奔驰的MOST系统是一个环形结构。这款奔驰的MOST系统由主控制单元COMAND A40/3、音频放大器N93/1、电视接收器A90/1，多媒体控制单元N125/1、语音控制单元N41/3等组成，在这里，COMAND是主控制单元，它集成了DVD驱动器、中央计算器、媒体定向传输系统（MOST）、远程信息处理CAN和中央CAN、DVD换盘机、导航处理器。
    MOST传输就是将模块之间的数字信号转换为光信号进行传输，MOST传输具有速度快、重量轻、抗电磁干扰强等特点，将他应用在娱乐系统中以适应视频、音频等大量的数据传输。
    了解了原理接下来对故障码进行具体的分析，MOST环上的部件出现问题时一般会出现群死群伤的故障现象，因为MOST环是相互串联在一起的彼此相互关联与此故障现象十分的吻合。

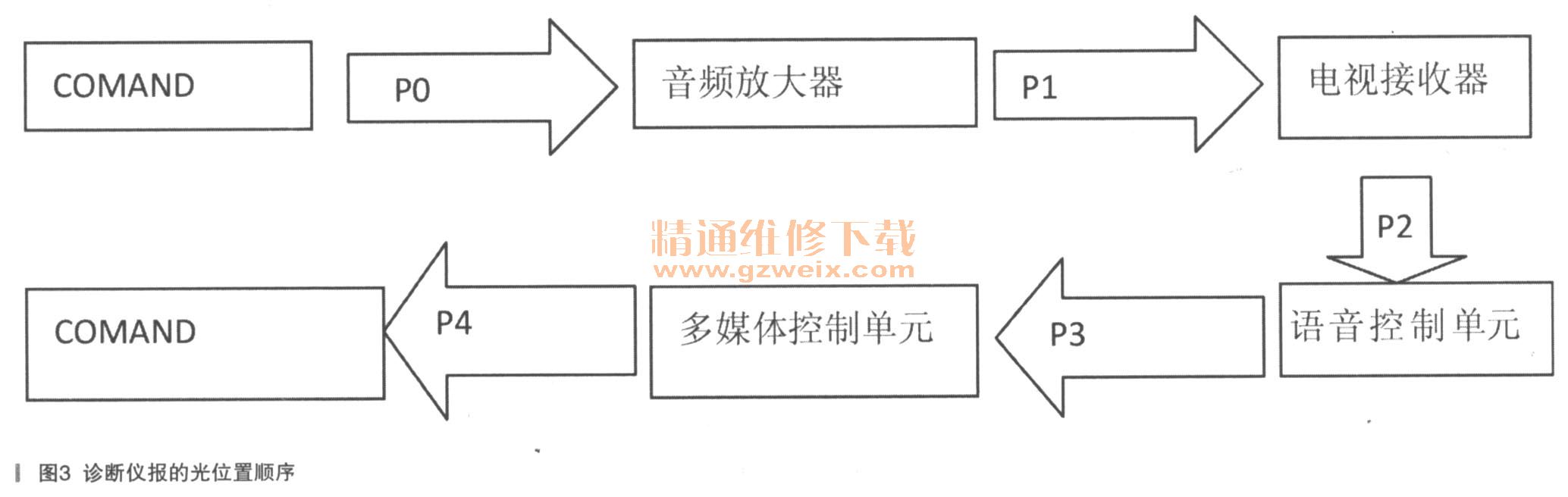

当MOST出现故障时，主控制单元COMAND会对故障部件进行故障存储（这里所报故障部件位置和光依次传输的部件位置是相反的）。这里从主控制单元COMAND发出的光位置为如图2所示。而诊断仪所报的实际位置如图3所示。



    据故障码所报的位置为P2，那么实际故障范围应该圈定在电视接收器和语音控制单元，以及二者之间的MOST环上。

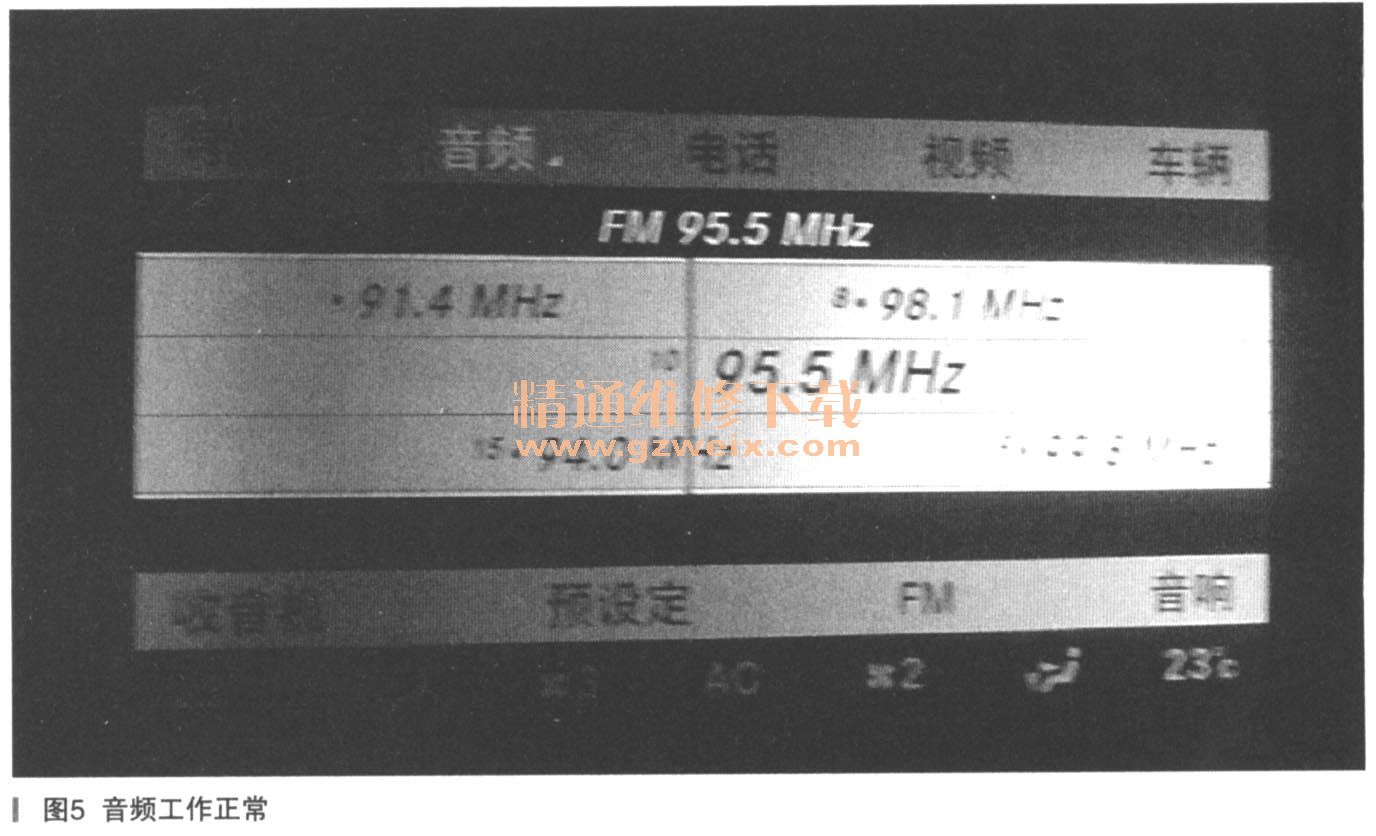

    据导向测试检查控制单元唤醒线以及供电、接地，唤醒线是主控制单元给出的，经测试有12V的唤醒电压，检查供电、接地一切正常，那么接下来重点怀疑控制单元的故障了，用奔驰专用的MOST短接接头，先短接电视接收器，经短接后，故障现象立马消除（如图4、图5所示）。音频、视频功能一切正常，故障现象排除。



    故障总结：奔驰的MOST维修一定要弄懂其中的控制原理，把环路中的部件位置弄清楚，这样才能达到事半功倍的效果。
