一辆行驶里程仅3000多km,底盘号WDC463272,配置157发动机的奔驰G63 AMG。客户反映:该车电子扇一直高速运转。
故障诊断:故障出现时是在晚上,客户反映此车才买没几天,仅行驶3079km,当时是把车停放在路边办事,开车走时发现电子扇一直转,当时是凉车,水温也不高,车子就不敢开了,于是就打电话救援。救援人员达到现场后,由于当时天比较冷,发现仪表上水温表指示很低,把钥匙关闭并且拔出后,电子扇也不会停,锁住车过一会也不会停。因为是晚上并且是厂外救援,一时也不能排除故障,只好把电子扇插头拔掉,用拖车拖回厂里维修。

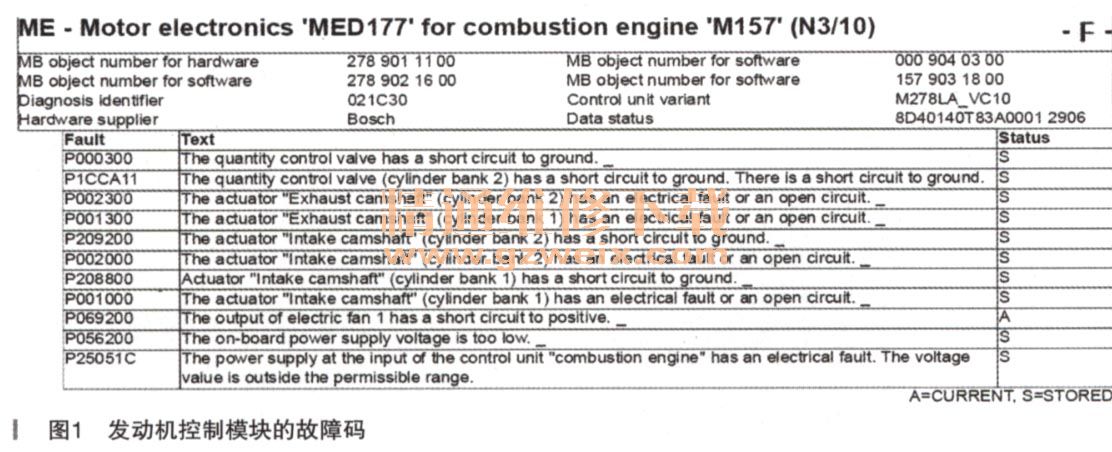

第二天把电子扇插头插上,风扇立即开始高速运转,打车能够顺利启动,启动后发动机故障灯一直亮,说明由于某种原因,电子扇已处于紧急运行模式。为了防止长时间高速运转导致损坏电子扇,只好再次把插头拔掉,并连接好充电机,连接诊断仪STRA-D,读取到发动机控制模块ME中的故障码,如图1所示。

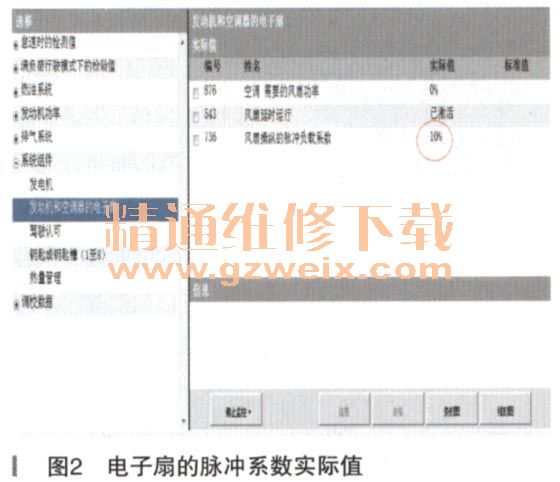

根据故障现象,如果水温传感器损坏导致发送错误的水温信号,也会造成电子扇的高速运转,所以首先进入ME的实际值,查看了一下显示的冷却液温度,为57.75℃,还不到电子扇运转的温度。查看电子扇的操纵脉冲系数,为10%,应该处于停止状态,如图2所示。

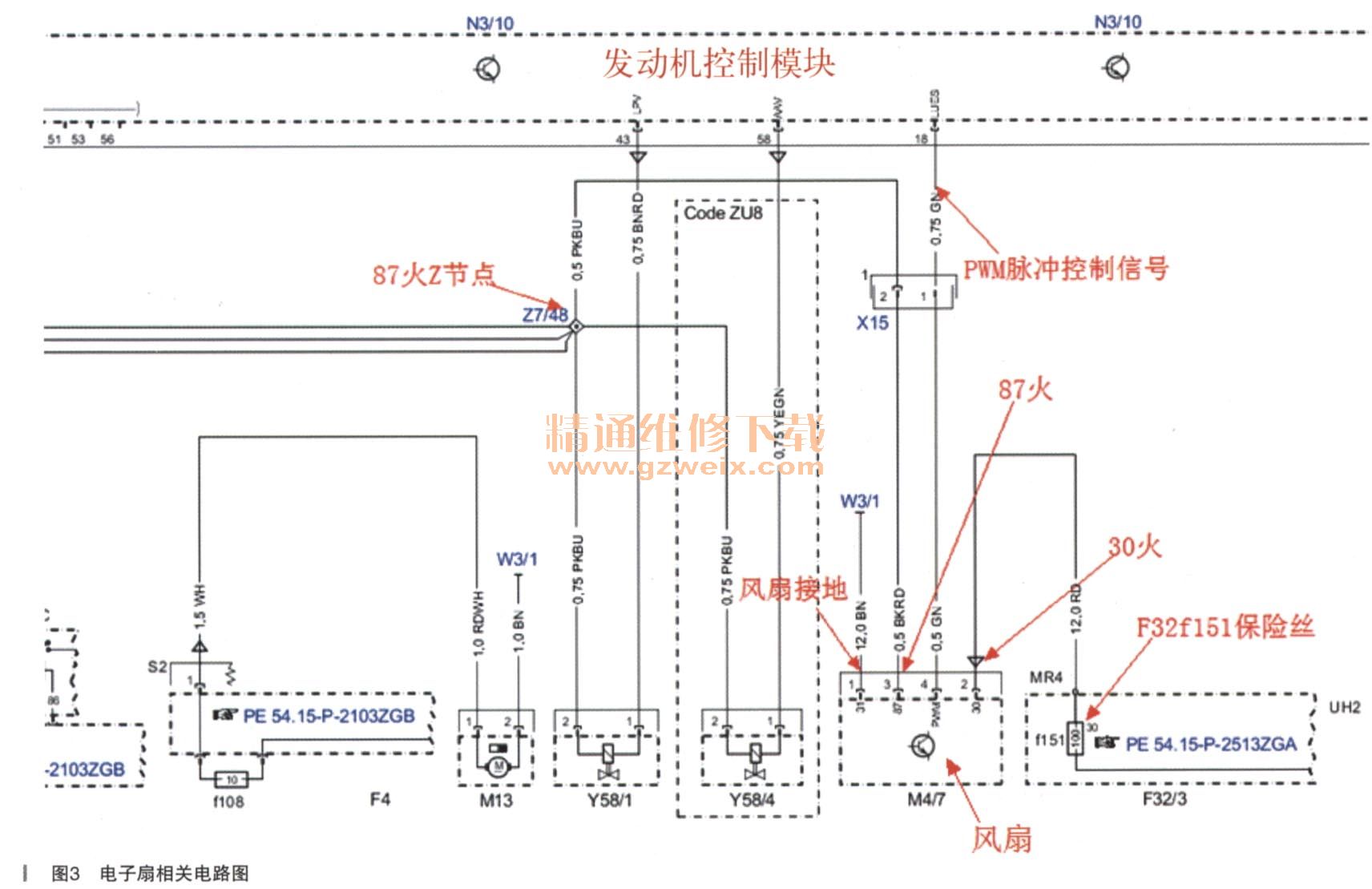

根据引导性检测,应检查风扇的脉冲宽度调制(PWM)信号,测试要求:冷却液温度小于80℃,蓄电池充电装置已连接,蓄电池电压在12.5~14.5V之间。点火开关ON,发动机停止运转,车辆处于静止状态,不存在部件B11/4(冷却液温度传感器)的故障码。部件M4/7(风扇电机)的保险丝N10/1f22和保险丝F32f151正常。可是这时候又出现一个问题,引导检测提示的是在风扇停止时检测激活风扇的脉冲宽度调制(PWM)信号。可是此车只要一插上风扇插头就会立即高速运转,显然不适用于引导性检测。电子扇相关电路图如图3所示。
由于控制风扇的是PWM脉冲信号,用万用表无法测量。于是连接赫尔曼专用工具,测量了一下信号波形,发现波形不正常,如图4所示。
又找了一辆车对比了一下波形,正常应为方波信号。正常的如图5所示,此波形图有点不太准确,正常的波形应比这电压高,只是为了说明波形情况。
由此可见,发动机控制模块ME发出的PWM控制信号不正常导致风扇一直高速运转,尝试对发动机控制模块ME进行升级,但故障依旧,于是只好把发动机控制模块ME更换掉,风扇恢复正常。
