奔驰GLK300车载蓝牙电话工作异常
来源:本站收集  作者:佚名  2014-11-01 09:18:31

    一辆行驶里程约1000 km,底盘号为LE4204981,装配272发动机的奔驰GLK300轿车。该车因车载蓝牙电话工作异常而进厂检修。据驾驶人反映,此前车载蓝牙电话一直可以正常使用,但最近几天发现通话时只能听到对方说话,而本方说话时对方却听不到声音。

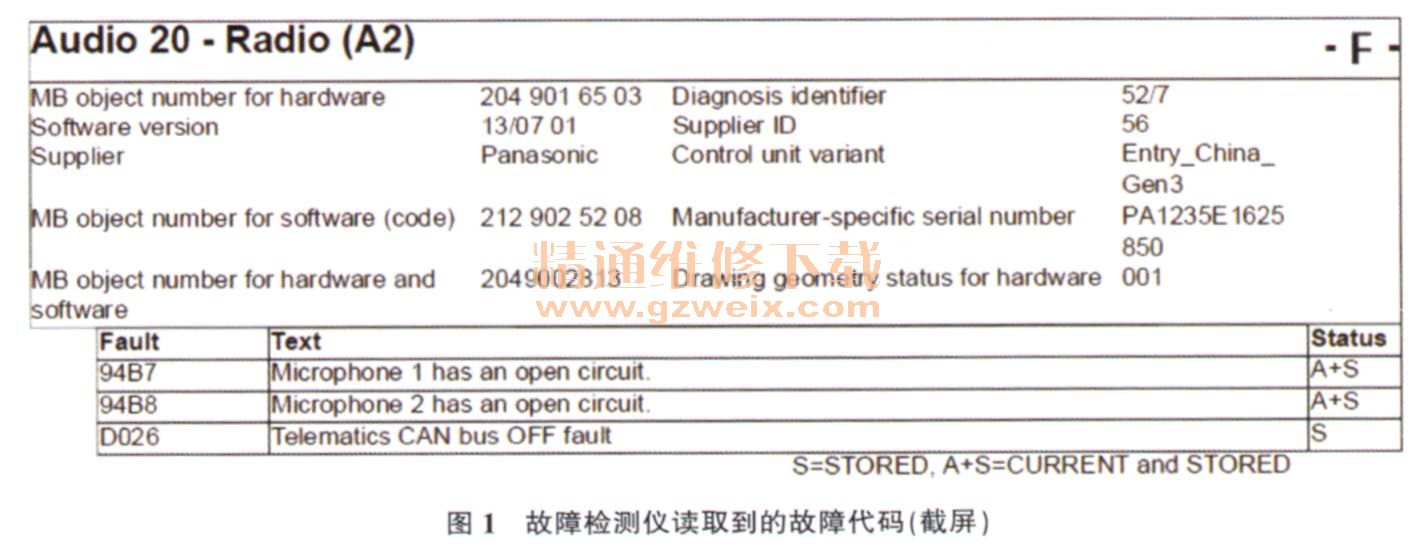

    故障诊断:接车后,试车验证故障,故障现象确实存在。维修人员在车内连接上车载蓝牙,与远处的同事进行通话,发现对方确实无法听到车内人员的声音。连接故障检测仪,读取故障代码,得到的故障代码如图1所示。故障代码显示系统中存储了2个当前故障代码和1个历史故障代码。当前故障代码为94B7和94B8,含义为话筒1和话筒2断路;历史故障代码为D026,含义为远程信息处理控制器区域网络(CAN)总线关闭。

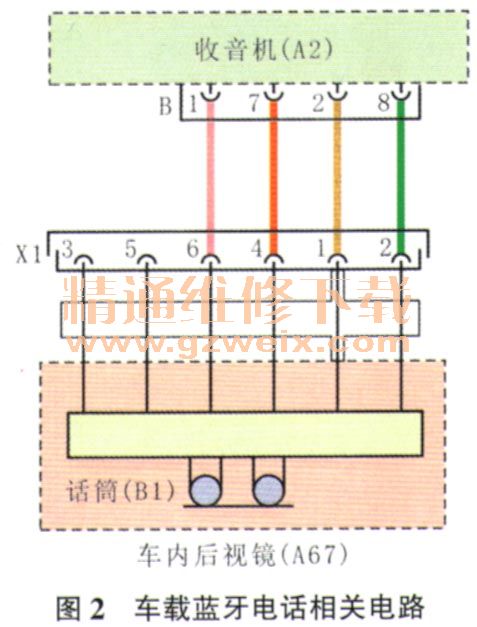

    执行引导性功能测试,通过实际值检测免提系统的话筒(A67b 1),检测过程中用正常音量向话筒讲话,同时观察实际值。检测发现,话筒实际值始终为0。从电路图(图2)中可以看出,2个话筒经过导线连接器X1将声音信号传递给收音机,实际值不正常,可能是话筒故障、收音机故障及相关线路故障等。

    首先检查话筒,拆掉车内后视镜,断开导线连接器X1、测量2个话筒的电阻,测量导线连接器X1端子6与端子2及端子4与端子2间的电阻,均在正常范围(标准为4 kΩ~8 kΩ)内。接着检查话筒与收音机之间的线路,电阻为0.3Ω左右,线路情况良好。为了确认话筒及相关线路正常,维修人员找来同型号车辆的车内后视镜(话筒集成在车内后视镜上)换上。试车故障依旧。
    再次仔细检查线路时发现收音机后面的连接器并不是原装的。经询问驾驶人得知,近期曾加装了用电设备。于是将加装的线束去掉,插上原车的连接器后试车,车载蓝牙电话恢复正常,这说明故障就是加装设备时使用的线束有问题造成的。
    故障排除:经过协商,车主找来加装设备的人员,在维修人员的指导下更换了有问题的线束后试车,故障彻底排除。
