奔驰车系NTG2 COMAND内置驱动器的维修
来源:汽车维修技师  作者:佚名  2016-08-29 08:11:47


 (3)拆下电路板。

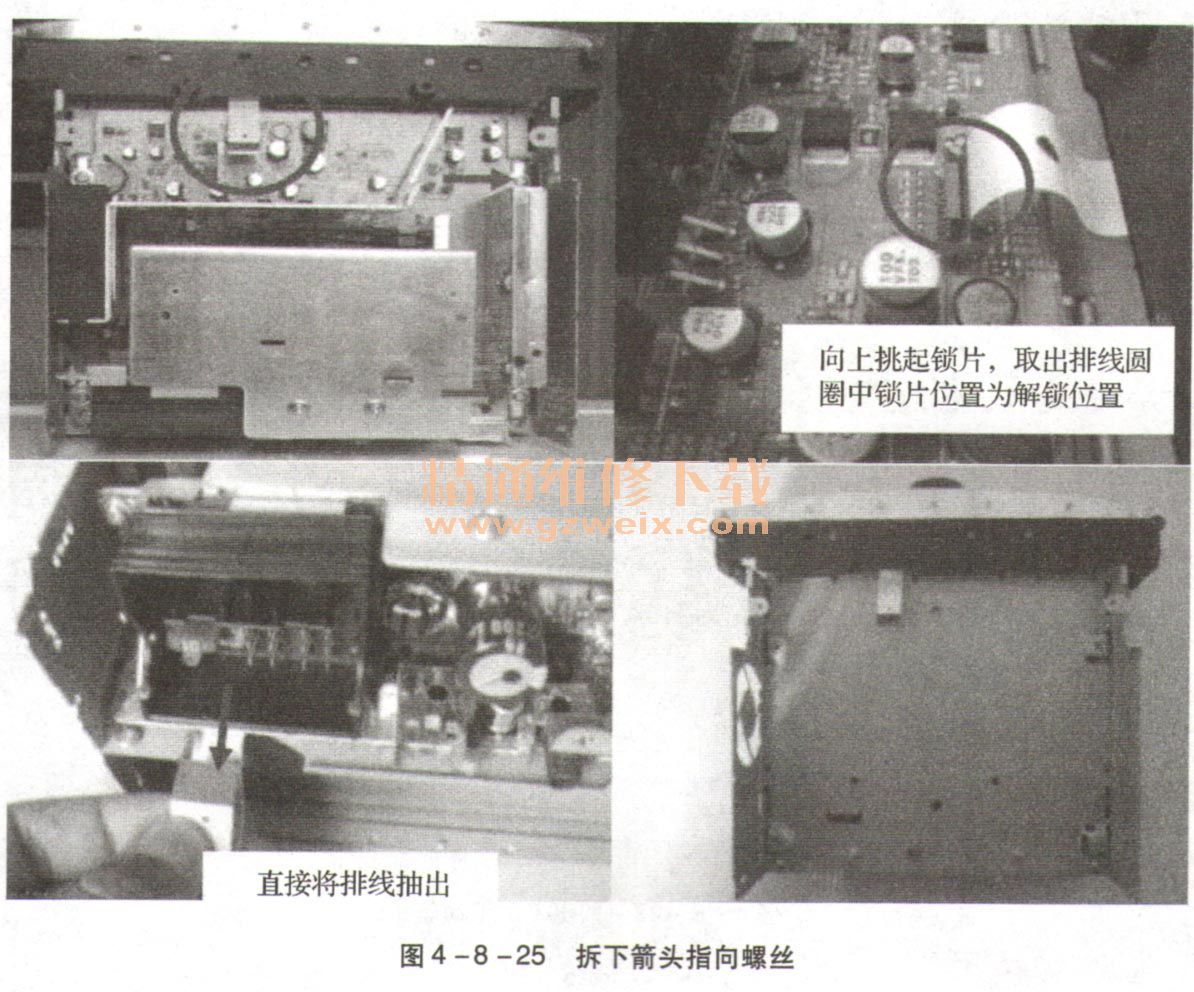

拆下电路板与控制面板及CD驱动器之间的连接线路并拆下箭头指向螺丝(共4颗),如图4-8-25所示。

 (4)拆下COMAND/RADIO控制面板。

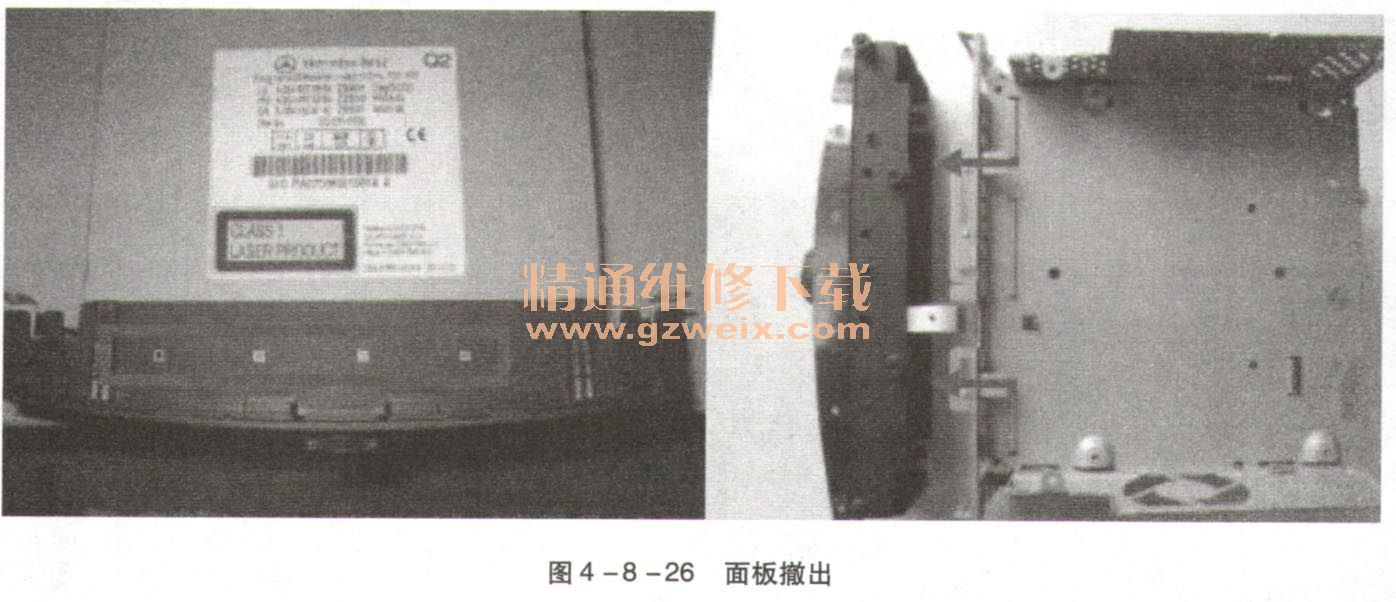

将控制面板从四周的固定卡子上轻轻翘起(共10点),将面板撤出(图4-8-26)。

    (5)取出CD驱动器。

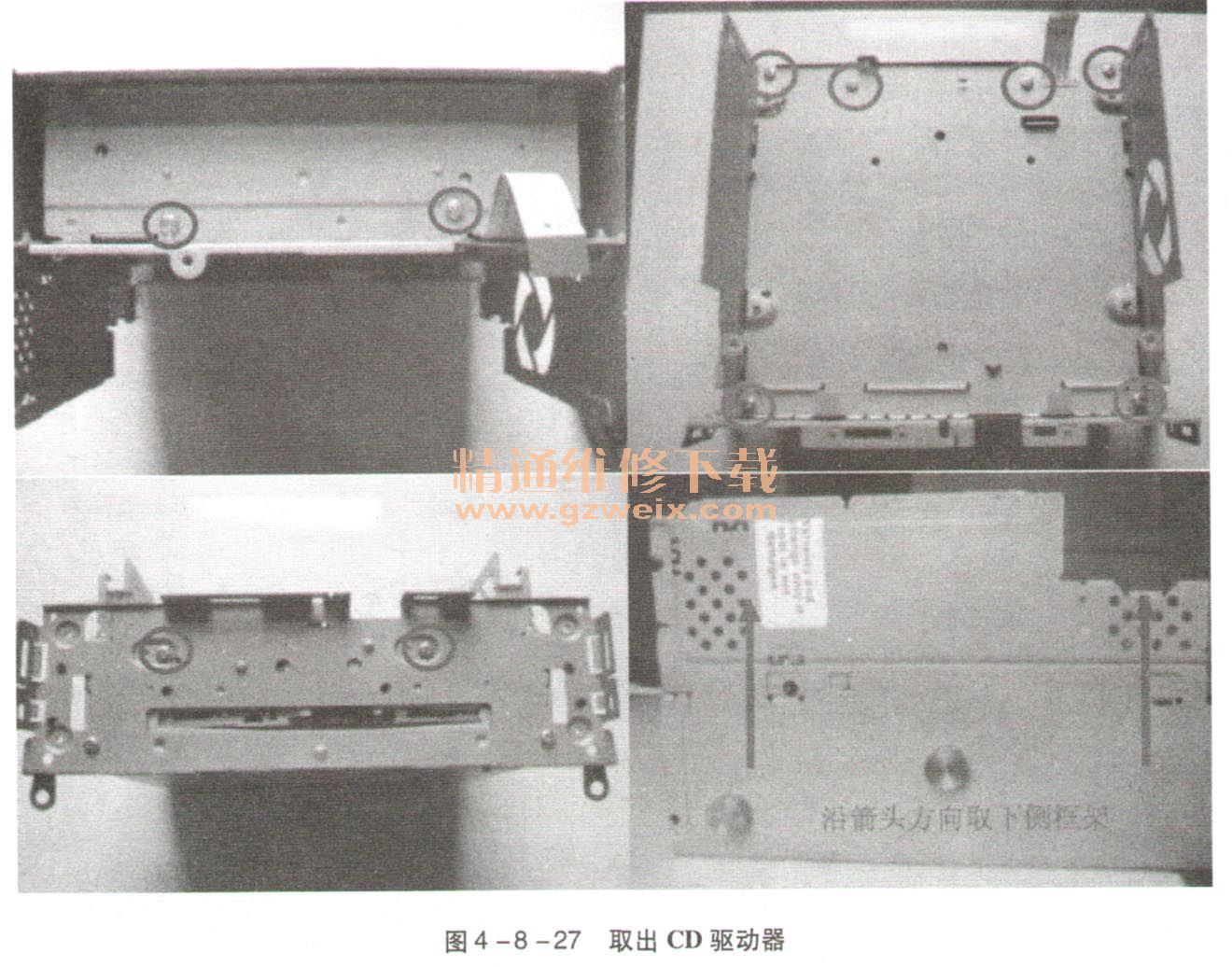

    找到图中相应的位置,拆下箭头指向螺丝(共10颗)(图4-8-27)沿箭头方向取下侧框架,取出CD驱动器。

    检查CD驱动器:
    (1)拆下CD驱动器侧护板。

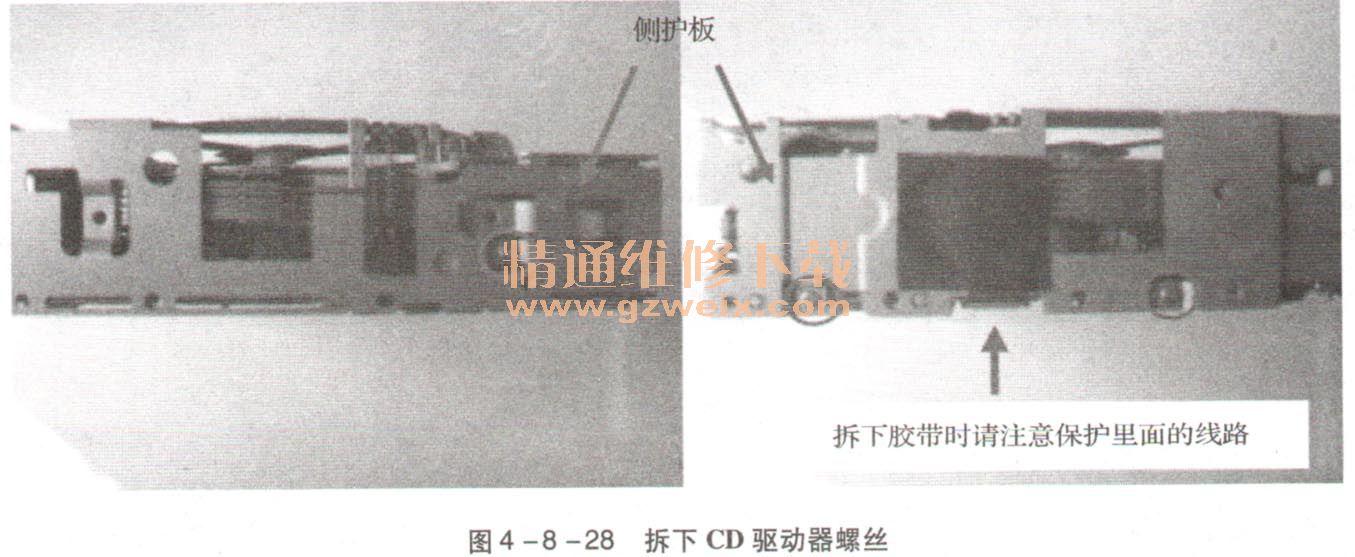

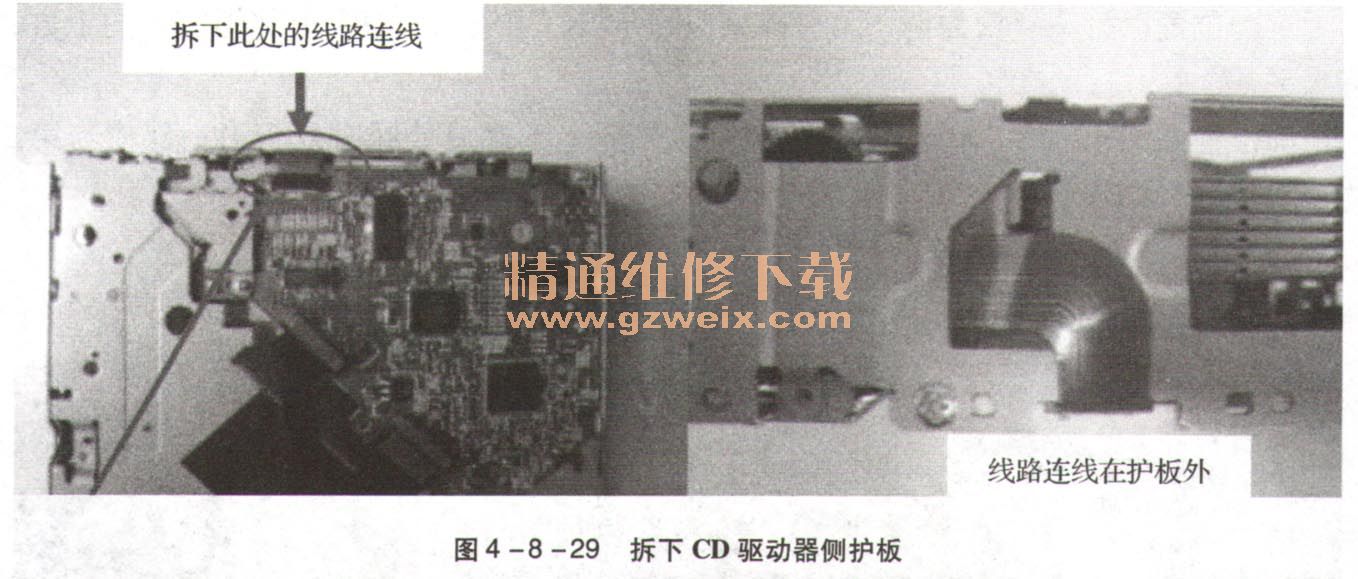

    拆除图中圆圈内的螺丝(共3颗)。拆除图中箭头指向的胶带,注意保护里面的线路。拆除图中箭头指向的连接线路锁片,取下驱动器侧护板,取下连接线,再取下驱动器侧护板(图4-8-28、图4-8-29)。



  (2)检查驱动器部件。
    拆下驱动器侧护板后,可方便地检查驱动器内部情况。

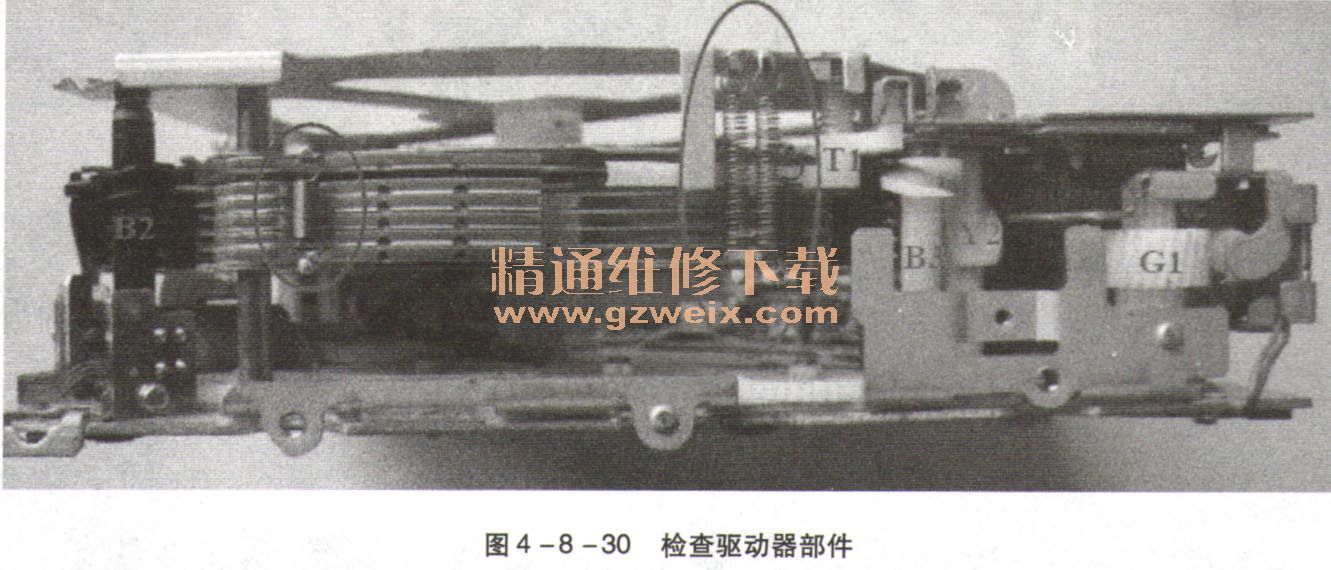

    着重检查图中标明的拨杆B2、B3、Y2、T1、G1及弹簧(图4-8-30)。

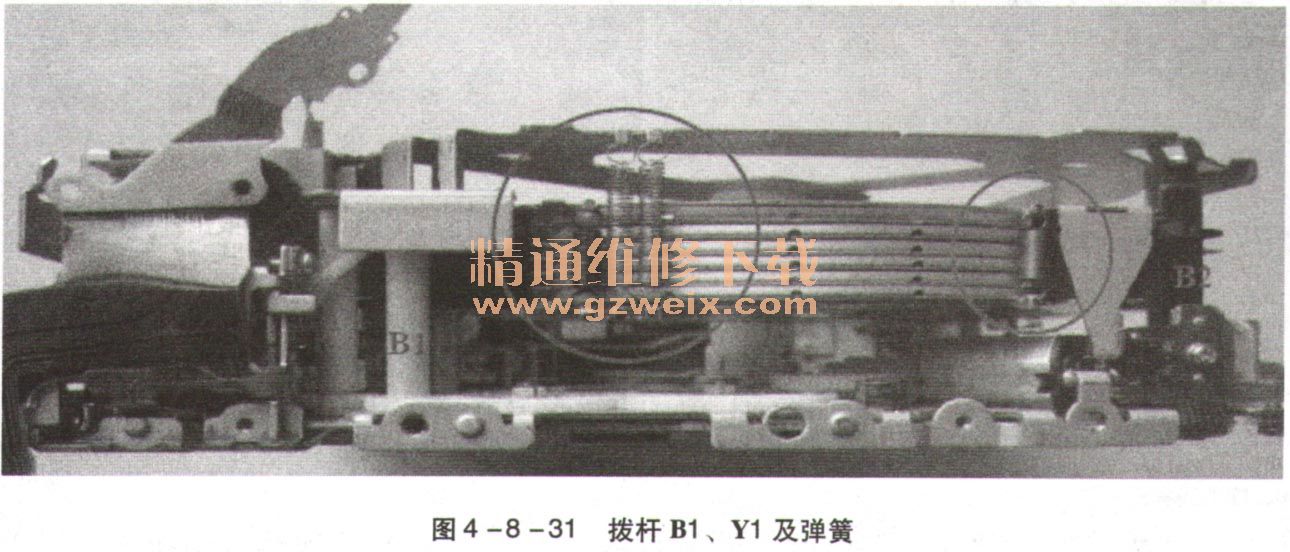

    着重检查图中标明的拨杆B1、Y1及弹簧(图4-8-31)。

    (3)检查驱动器拨杆B1、B2、B3与碟槽的相对位置。
    ·使用时非正常的操作,有可能造成碟槽的位置错误,不在同一水平上
    ·正确位置应是在拨杆B1、B2、B3上部螺旋处上,至少有一张碟槽或最多5张碟槽,且必须保持水平。
    ·正确位置以第一碟槽为例,第一碟槽应处于拨杆B1、B2、B3上部螺旋处的上方,且保持水平

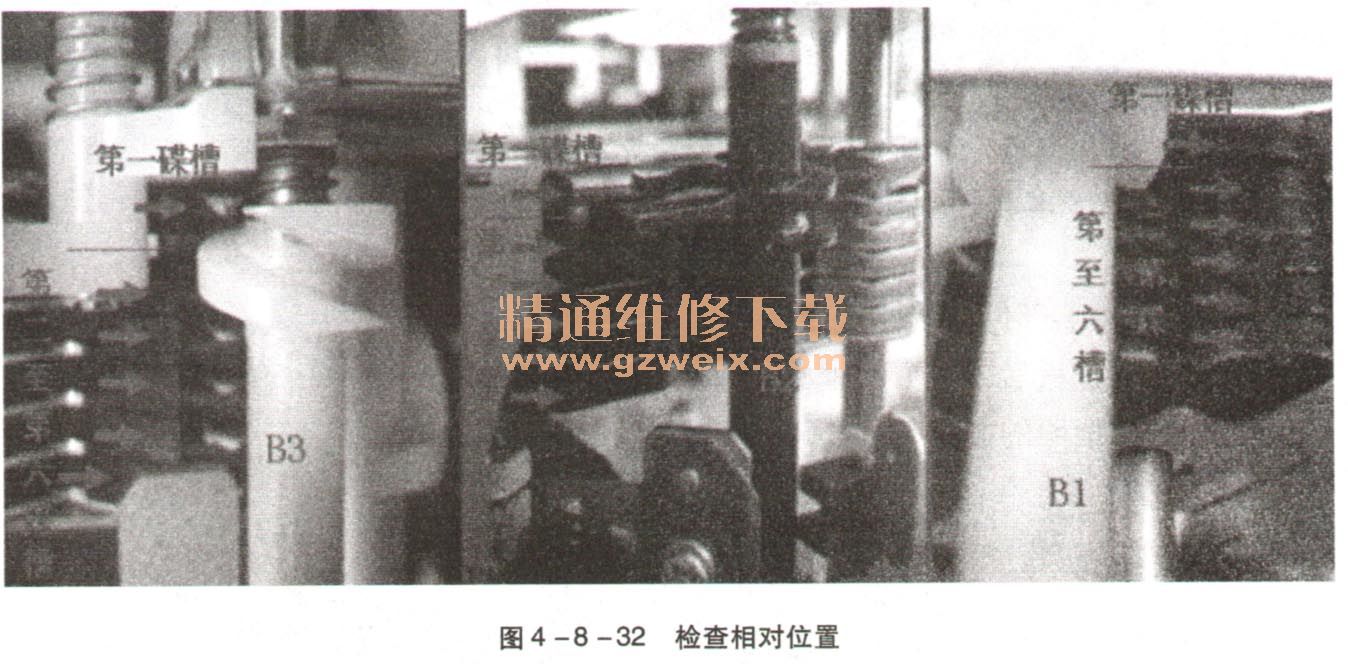

    正确位置如图4-8-32所示拨杆B1、B2、B3上部螺旋处同时处于第一碟槽与第二碟槽的中间位置。

    (4)检查CD驱动器激光头位置。

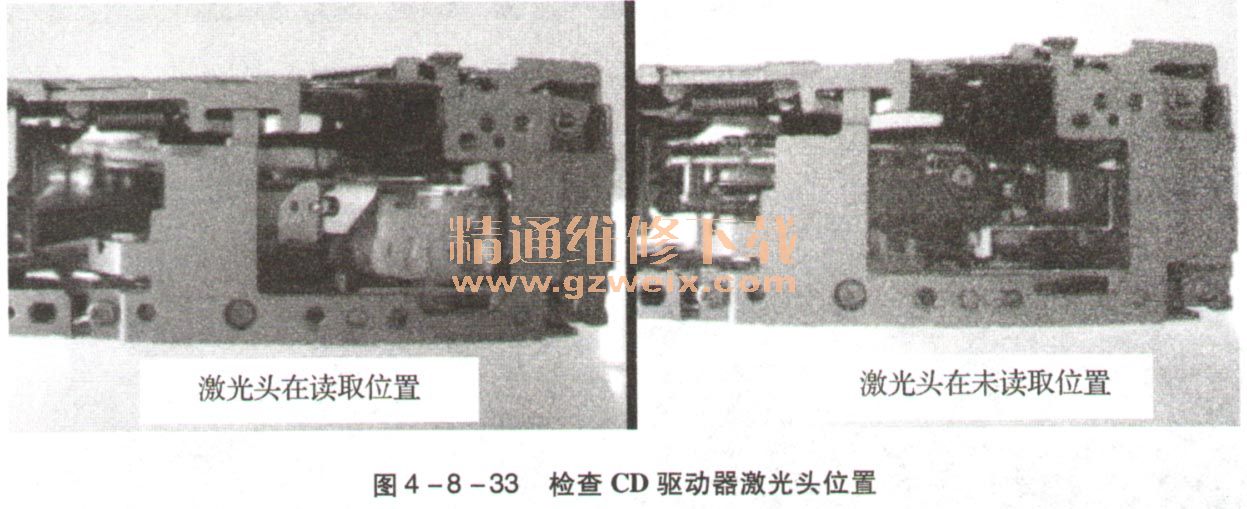

    CD驱动器激光头如果处于读取位置时(图4-8-33),请不要调整驱动器内的齿轮,如遇到此类故障,请勿维修驱动器,酌情更换。

    如未遇到上述此类故障,可对驱动器进行维修。
    取出光碟:
    本措施共描述了3种(不解体驱动器)取碟方法,请根据驱动器的情况选择适当的方法解决驱动器故障。
