·拆下联动件K1，检查拆下的配件是否丢失（图4-8-47）

    （2）拆下驱动器拨杆及碟槽。

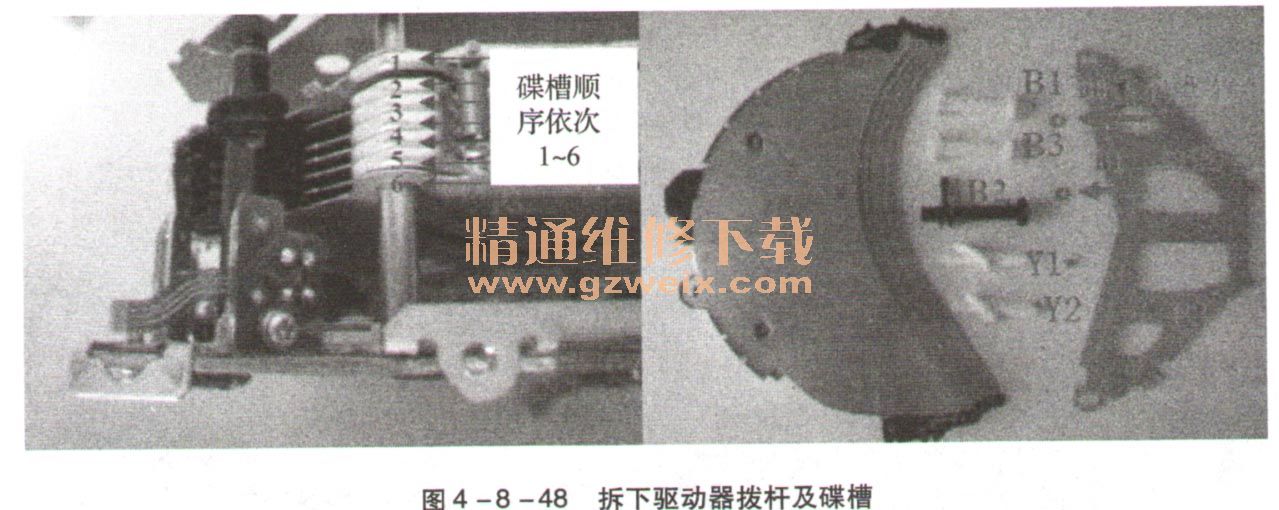

    拆下图4-8-48箭头所指螺丝，拆下驱动器上的拨杆及碟槽注意拨杆B1、B3上的灰色垫片。

    （3）调整驱动器各部件位置。

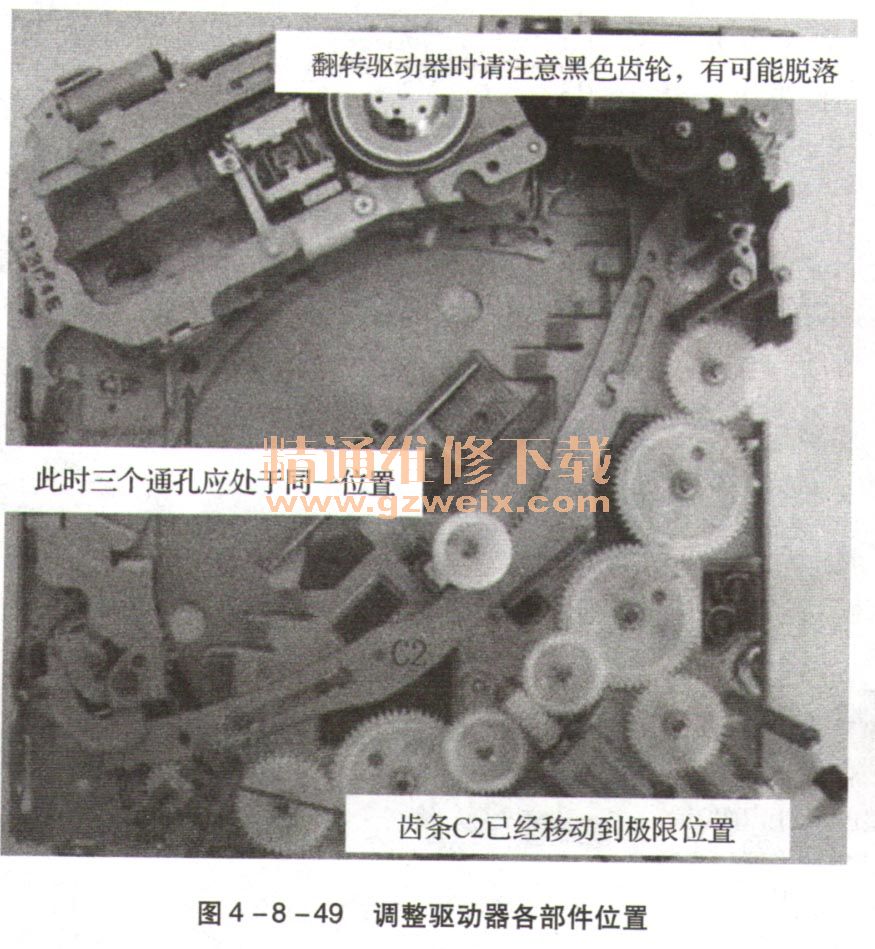

    ·旋转齿轮G1，将齿条C2调整到图中向左的极限位置旋转（向左）齿轮G1，如果不能将齿条C2调整到图中相应位置，用手轻推齿条C2，可将其调整到图中相对应位置（图4-8-49）

    ·调整好齿条C2后，将驱动器翻转，注意图4-8-49中箭头指向的黑色齿轮，请勿丢失。拆下开关S1、S2、S3上的开关护板，开关护板位置如图4-8-50所示箭头所指向的位置检查齿条C1，此时齿条C1位置应在开关S1的停止点

    检查齿条C1、C2位置分别与图中相符，依次放入部件碟槽底板P3，碟槽6-2，第1碟槽暂不放入，放入拨杆B1、B2、B3、Y1、Y2。
    注意安装图4-8-49中的黑色齿轮。
    ·定位Y1、Y2
    碟槽自然放入后，盘槽边上的支架应该在Y1、Y2底部凸台中心位置，此时Y1、Y2的位置为正确位置（图4-8-51），位置如有问题，可以调整Y1、Y2下方的齿轮。

    ·定位B1（请参考图中的参照物）

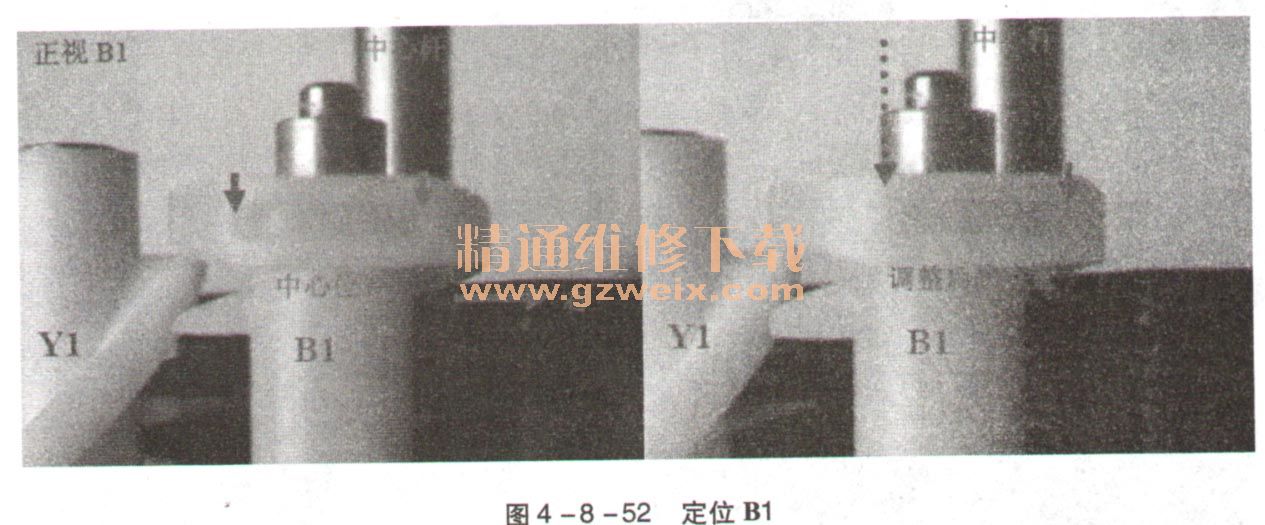

    以B1及中心杆为参照，正视B1，调整B1位置。将B1调整到中心位置后，再向右（逆时针）跳动一个齿牙（图4-8-52）。由于齿轮间存在间隙，请将调整后的B1向左移动到终点，虚线位置应与中心杆右侧基本平行，如与图中位置存在偏差，可再向右跳动一个齿牙。

    ·定位B3（请参考图中的参照物）
    将B3上部的灰色垫片放入，正视B3，此时B3上部入槽口的位置基本与内部的灰色垫片边缘为一直线（图4-8-53）。

·定位B2

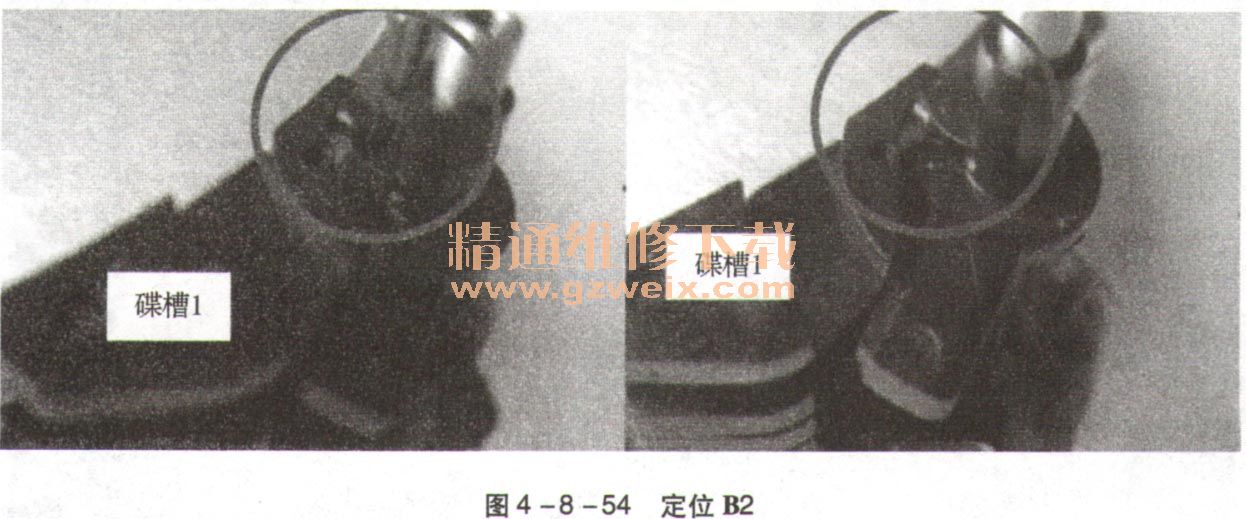

以碟槽1为参照，定位B2。将碟槽1自然放入，调整B2（图4-8-54），如图圆圈中所示，再将碟槽1放入B2槽内，请勿将碟槽1放入B1及B3下部。
