奔驰车系NTG2 COMAND内置驱动器的维修
来源:汽车维修技师  作者:佚名  2016-08-29 08:11:47


    (1)直接取出光碟(方法1)。
    直接取出光碟的操作方法,首先确认激光头在未读取位置。确认后,只可以从进碟口取出驱动器内的第一、第二、第三张光碟。

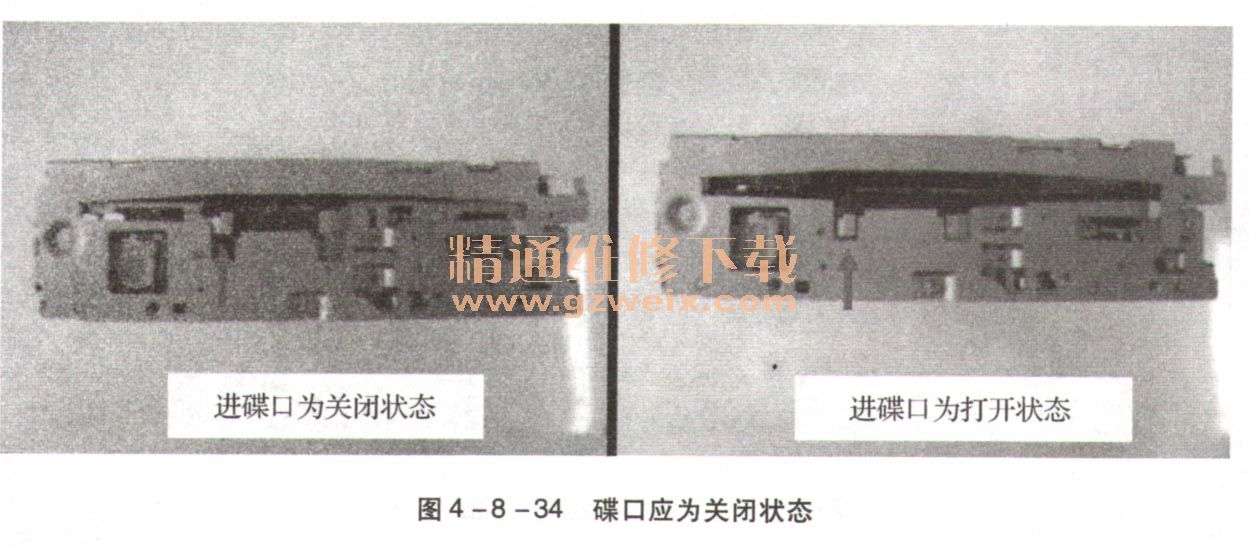

    ·将CD驱动器从COMAND/RADIO中取出时碟口应为关闭状态(图4-8-34)

    ·驱动器内情形应该与图中的情形相吻合

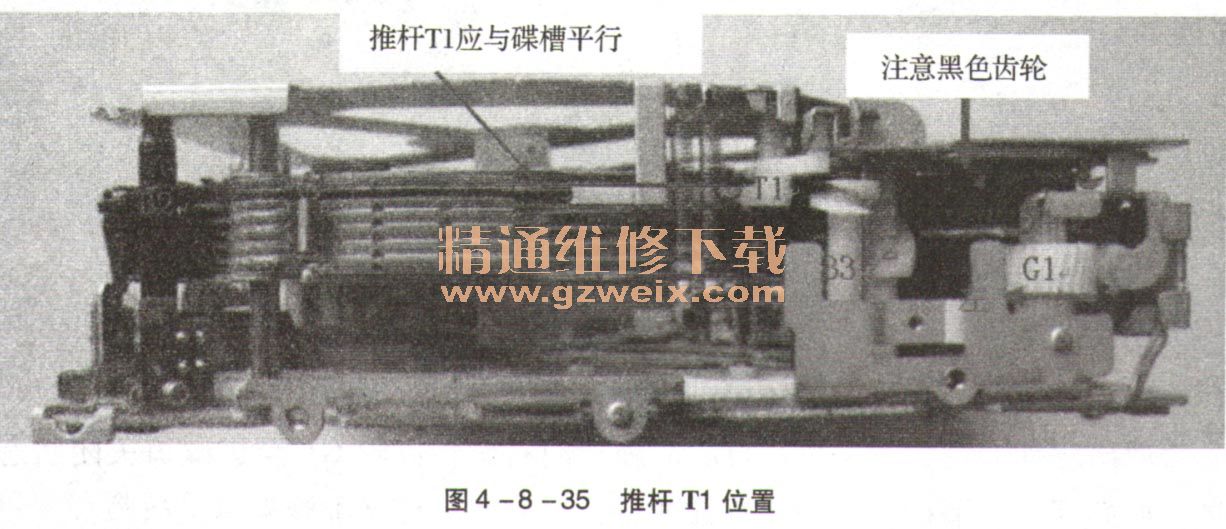

    请先将推杆T1,调整到与第一碟碟槽相平行的位置,否则,T1向前运动时与碟槽发生干涉,极易人为损坏GI周围的黑色齿轮(图4-8-35)。

    向左旋转齿轮GI,将驱动器进碟口调整到打开状态即可(图4-8 -36)。此时,可以顺利地将第一张光碟取出。

    继续向左旋转齿轮G1,此时推杆T1向第一碟碟槽与第二碟碟槽内运动,可顺利将第二张光碟从碟槽内取出(图4-8-37)。

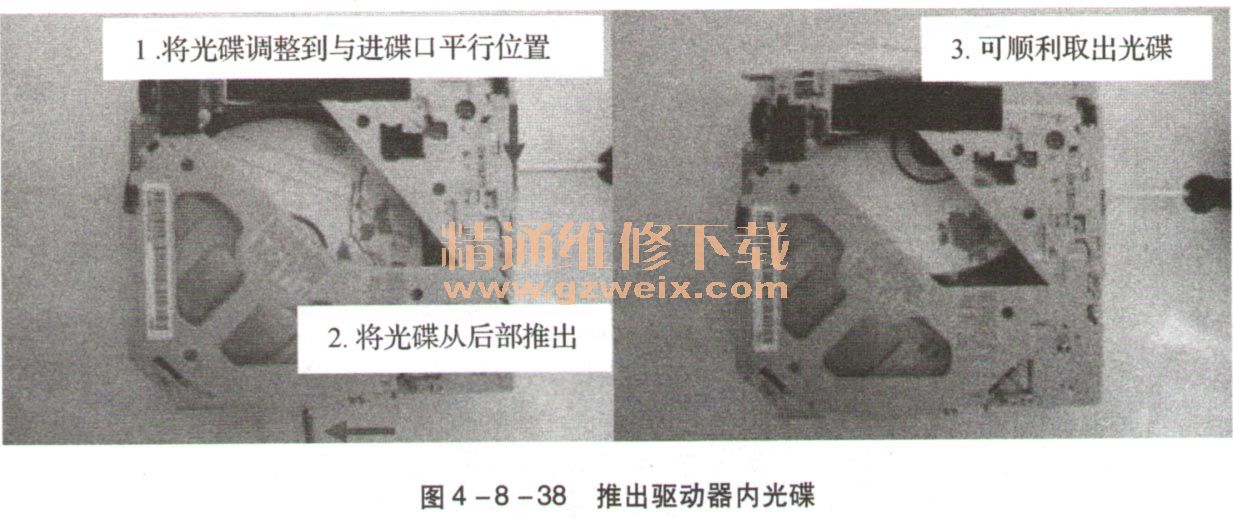

    取出第二碟光碟后,反向(向右)旋转齿轮G1,使推杆T1返回到上图时的状态,但要保证驱动器进碟口为打开状态。将第三张光碟轻轻向上抬起至进碟口平行位置,从后方将光碟推出驱动器如图4-8-38所示。

    将光碟取出驱动器后,如果可以排除故障,向右旋转齿轮G1至进碟口关闭状态,反序安装测试,如有问题,请检查驱动器拨杆的位置,分解驱动器维修来解决故障。
    (2)激光头在读取位置时将光碟取出(方法2)。
    此种方法只能取出驱动器内部分的光碟(与进碟口相平行的几张光碟)。激光头如果处于读取位置,光碟将不能顺利地从驱动器中取出。
    ·首先,向左旋转齿轮G1到驱动器进碟口打开状态(此时激光头会回到未读取位置)
    ·然后,将要取出的光碟调整到与进碟口平行的位置
    ·最后,从后部将光碟推出
    如果取出光碟可以排除故障,旋转齿轮G1至进碟口关闭状态,反序安装测试,如有问题,请检查驱动器拨杆的位置,分解驱动器维修来解决故障。
    (3)取下驱动器进碟口取出光碟(方法3)。

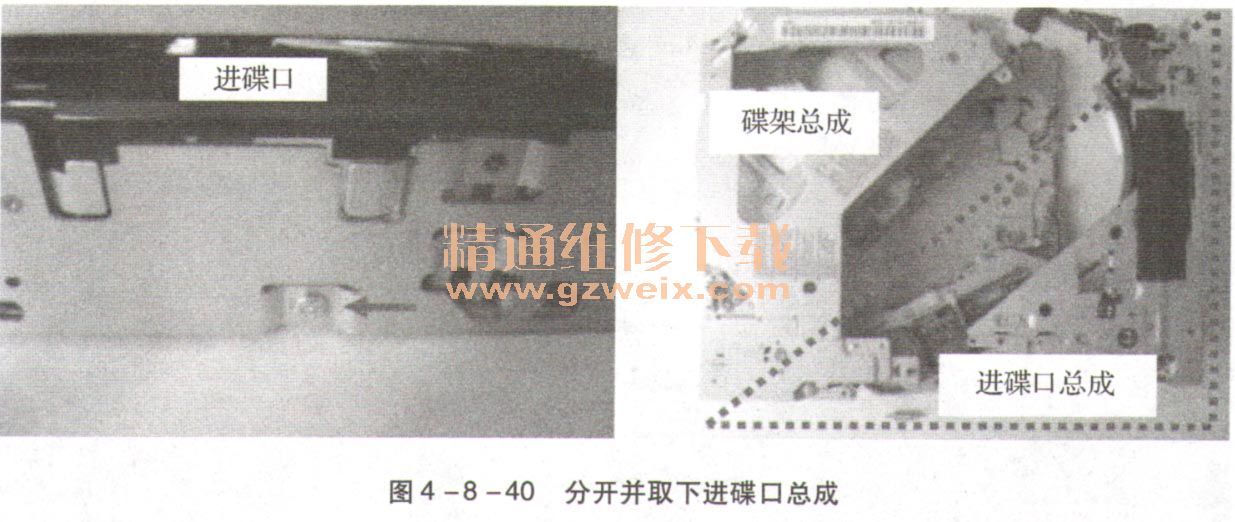

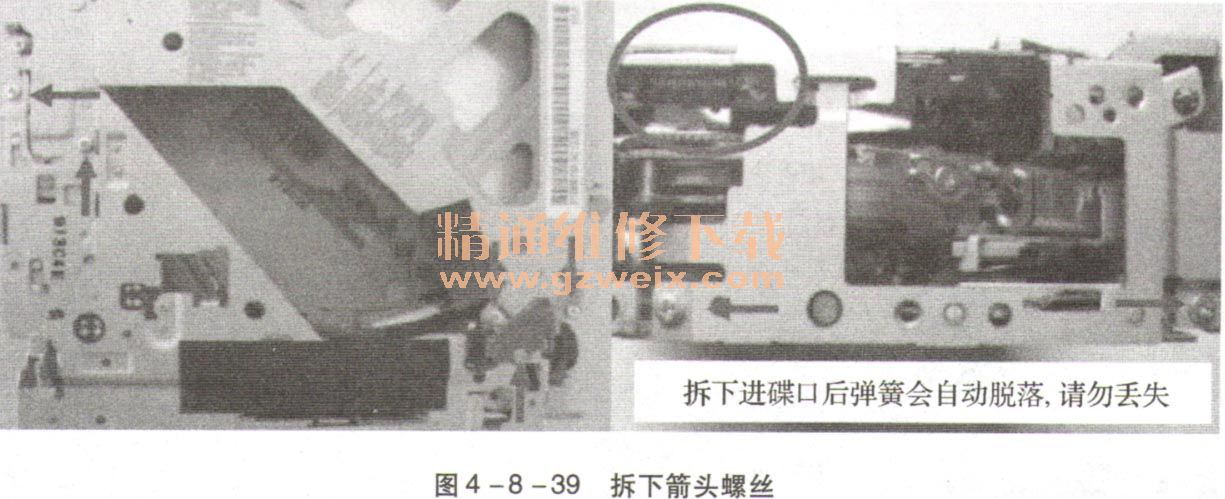

    上述步骤完成后,如仍需将剩余光碟取出,请将驱动器进碟日总成从碟架总成上拆下,取出全部光碟。将驱动器还原回取出时的状态或进碟口关闭状态,如果激光头在读取位置,请将激光头调整至未读取位置,如图4-8-39、图4-8-40所示。
