奔驰车系NTG2 COMAND内置驱动器的维修
来源:汽车维修技师  作者:佚名  2016-08-29 08:11:47


    ·放入碟槽第二盖板P2后检查部件B1、B2、B3、Y1、Y2位置,应与图相吻合(图4-8- 55、图4-8-56)。



    调整好部件位置后请反序安装驱动器。
    ·安装K1

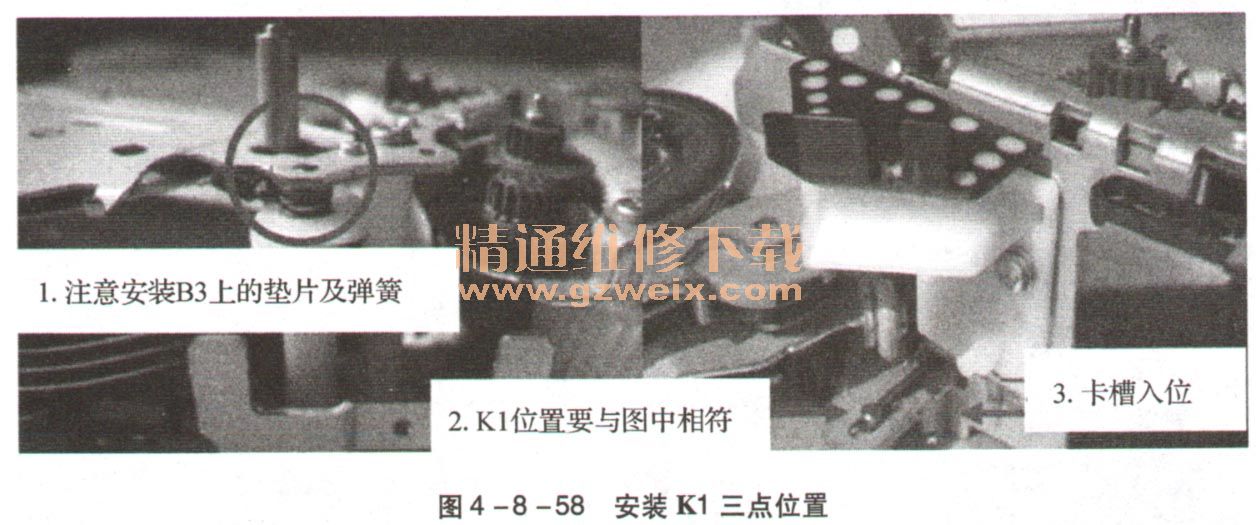

    将垫片及弹簧放入B3后安装K1,注意图中K1所示的三点位置安装完毕紧固螺丝(图4-8-57、图4-8-58)。



    ·安装碟槽顶盖P1

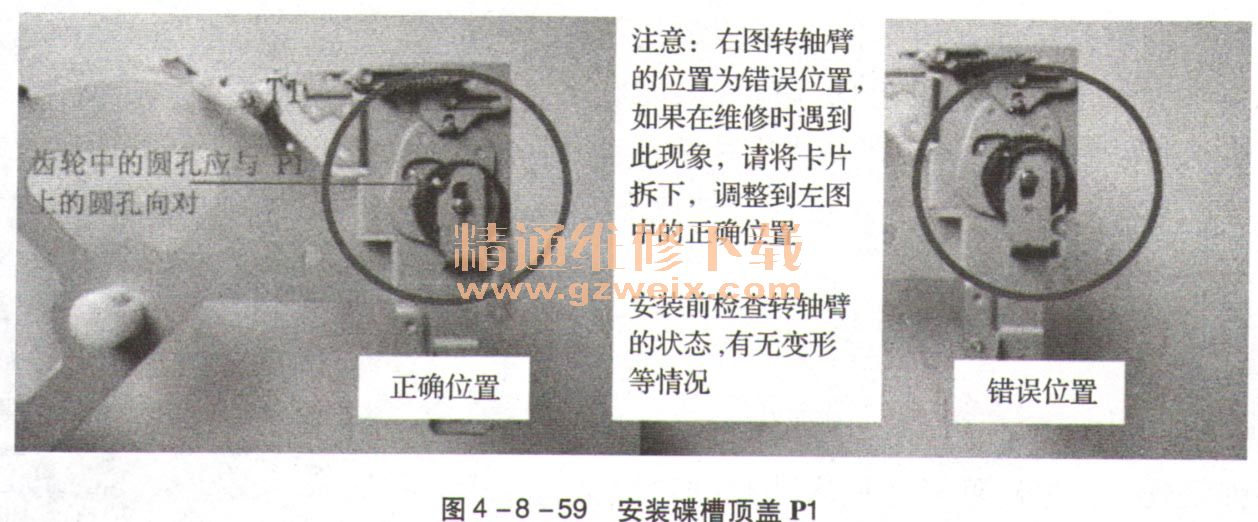

    安装前,请先将P1上的黑色齿轮调整到图中所示的位置,齿轮中的圆孔应与P1上的圆孔相对,并注意T1的位置(图4-8-59),调整后的位置应与图相符,安装完毕后务必检查黑色齿轮的位置。

    将拨杆B1、B2上的垫片及弹簧放入后安装碟槽顶盖P1,安装弹簧时,请注意弹簧的颜色(图4-8-60、图4-8-61)。安装完毕的位置应与图中所示的位置相吻合。



    碟槽顶盖P1的螺丝位置,如图4-8-62所示。
    ·安装进碟口总成
    安装进碟口总成时,请注意图中标定的部件将A放到B中。安装完毕的进碟口应为关闭状态,在没有螺丝固定的情况下,也可以固定在驱动器上。进碟口总成安装完毕后,先固定进碟口总成下方的螺丝,请勿固定图中箭头指向位置的螺丝(见图4-8-41)。将弹簧挂钩调整到1的位置,以便安装弹簧。
    ·安装弹簧
    将弹簧放入,弹簧可轻松放入,此时位置会向上翘起,压住翘起部位,将弹簧挂钩从1的位置调整到位置2,安装完毕,紧固螺丝,正确位置应与图中相符(见图4-8-42、图4-8-43)。
