·拆下箭头所指的螺丝（共8颗）
·拆下连接线路
·分开并取下进碟口总成
·注意取下进碟u总成时，图中圆圈中的弹簧会白然脱落，拆下的进碟口应为打开状态拆下进碟口总成可以取出全部的光碟，如可以排除故障，将进碟口反序安装测试。
安装进碟口时，请注意图中标定的部件，将A放到B中（图4-8-41）

安装完毕的进碟口应为关闭状态，在没有螺丝固定的情况下，也可以固定在碟架总成
进碟日安装完毕后，先固定进碟口下方的螺丝，请勿固定图中箭头指向位置的螺丝
将弹簧挂钩调整到图中1的位置，以便安装弹簧
    ·安装弹簧

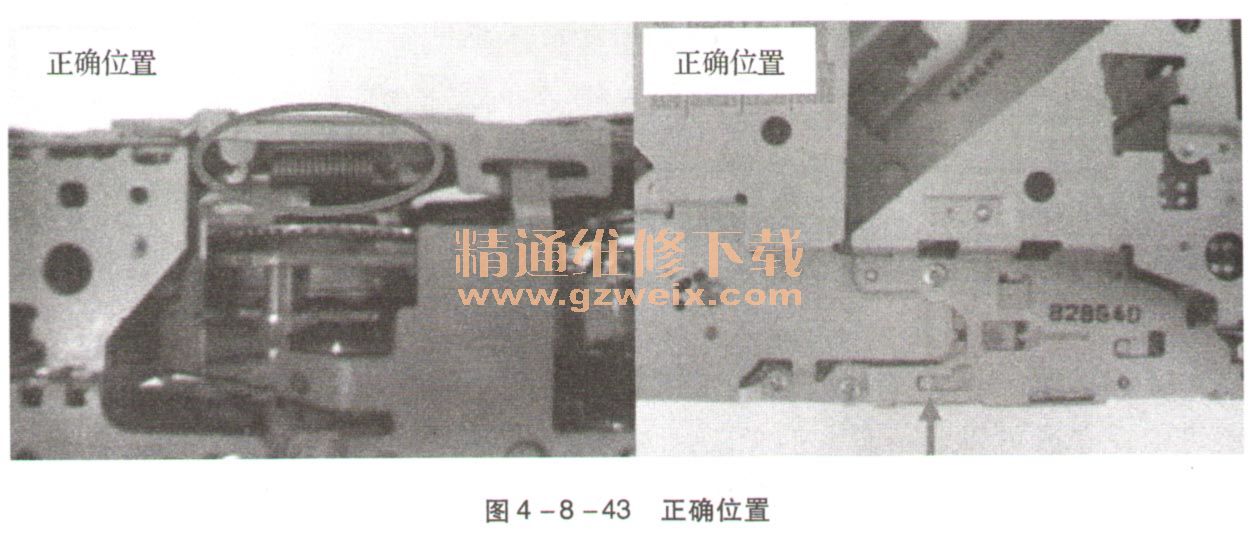

    将弹簧放入，弹簧可轻松放入，此时位置会向上翘起，压住翘起部位，将弹簧挂钩从1的位置调整到位置2，安装完毕，紧固螺丝，正确位置应与图中相符（图4-8-42、图4-8-43）。



    在完成上述的取碟步骤后，驱动器如果仍然不能正常工作，主要原因是由于驱动器内的拨杆位置不正确导致，需分解驱动器维修来解决故障。
    分解驱动器维修：
    ·光碟全部取出，驱动器仍不能正常工作
    ·取出驱动器内的异物后，驱动器仍不能止常工作
    ·驱动器光碟正常，未有异物进入，驱动器不能工作
    故障原因为驱动器内拨杆的位置不正确或拨杆与碟槽的相对位置不正确（参考上述检查驱动器拨杆B1、B2、B3与碟槽的相对位置）导致，请根据下列步骤调整驱动器内的部件。
    先将驱动器进碟口拆下后再完成以下的工作步骤：
    （1）拆下碟槽顶盖（P1）。

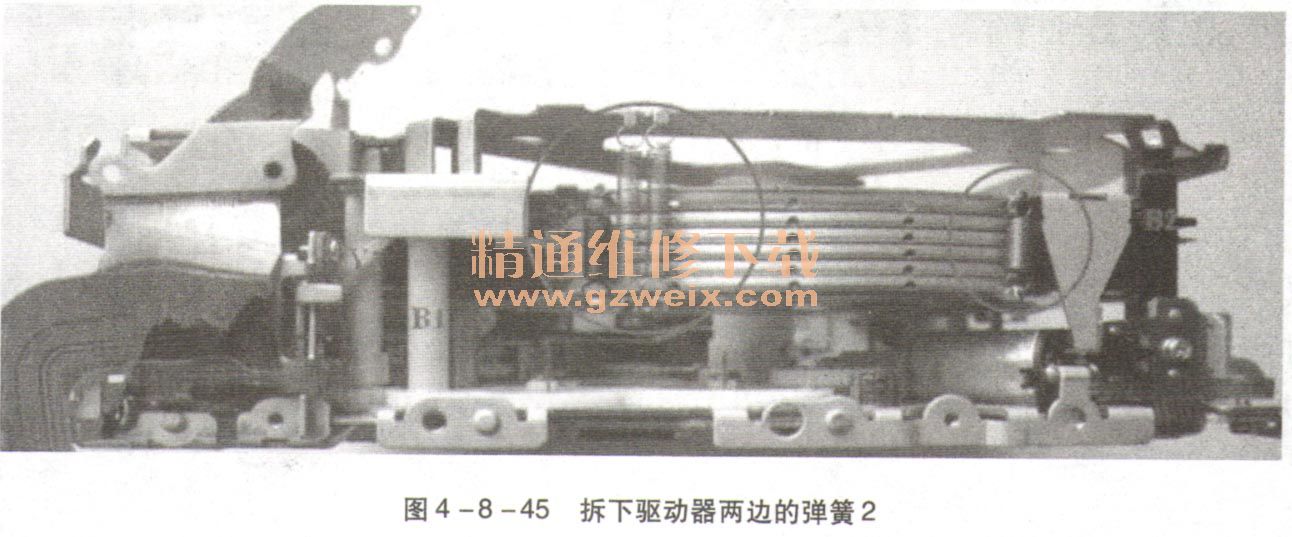

    ·拆下驱动器两边的弹簧（图4-8-44、图4-8-45），注意图中箭头所指的黑色弹簧



    ·找到图中相应位置，拆下箭头指向的螺丝（共5颗）拆下碟槽顶盖P1，注意图中箭头指向的弹簧及垫片（图4-8-46），请勿丢失。
