一辆行驶里程约2.7万km的奔驰GLC200轿车。客户反映：该车有时无钥匙启动功能失效，但把钥匙放在后排座椅上无钥匙启动功能恢复正常。

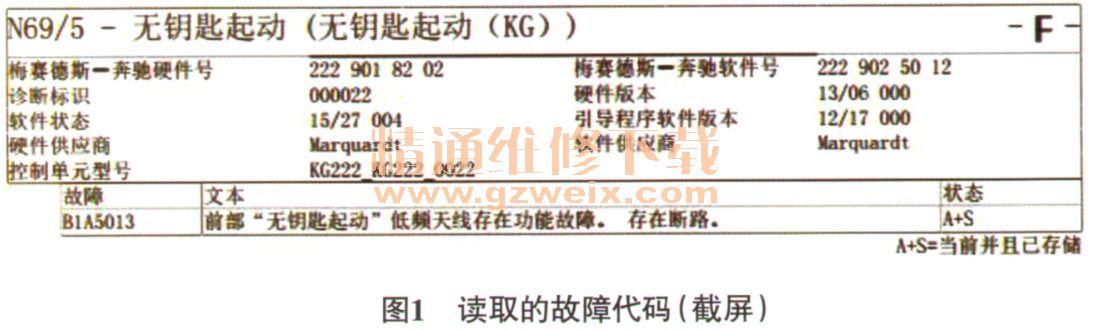

    故障诊断：接车后首先试车，确认客户所述属实。观察仪表也没有任何故障提示和报警。接上专用诊断仪器，进行快速测试，发现在无钥匙启动控制单元里检测出故障代码，为“B1A5011前部‘无钥匙启动’低频天线存在功能故障。存在断路”，且故障状态为当前存储（图1）。

    根据读取的故障代码，首先检查低频天线。拆卸中央马鞍的桃木饰板，检查低频天线，未见任何损坏、进水的迹象。笔者找了一个新的低频天线，装上试车，发现故障依旧存在。
    查看低频天线的电路图发现，前部的低频天线通过2根导线与无钥匙启动控制单元相连。依次测量这2根导线对搭铁的电阻，其中1根导线对搭铁电阻为175Ω（异常），另一根导线对搭铁电阻为∞（正常）。拔掉无钥匙启动控制单元的导线连接器，再次测量这2根导线对搭铁的电阻，均为∞（正常）。根据上述检测结果判断故障点可能是无钥匙启动控制单元。

    拆下无钥匙启动控制单元，直接测量信号线对内部搭铁点的电阻，前部信号线的端子22对内部搭铁点1的电阻为175Ω（不正常），测量后部信号线的端子19对内部接点端子1的电阻为221 kΩ（正常），由此可见，故障点是在无钥匙启动控制单元内部。
    故障排除：更换无钥匙启动控制单元后试车，故障彻底排除。
