一辆行驶里程约6800万km的2015年奔驰C200轿车。客户反映:该车多个故障灯异常点亮。

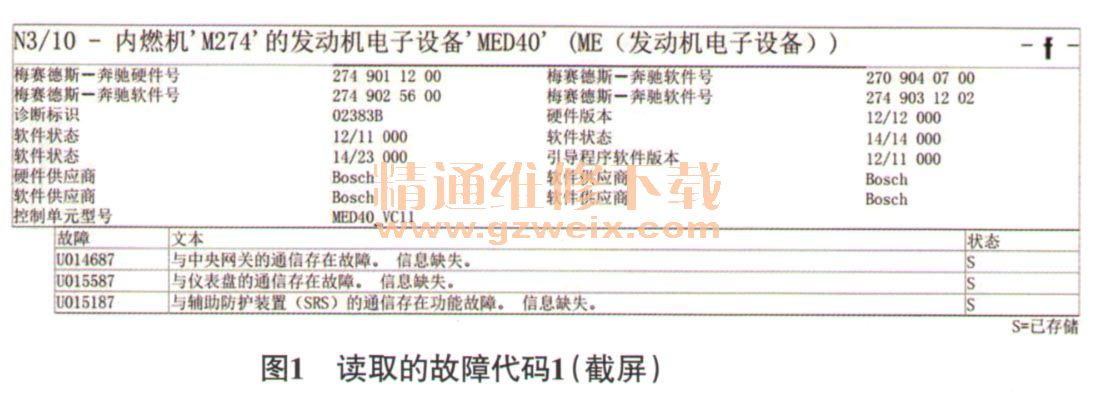

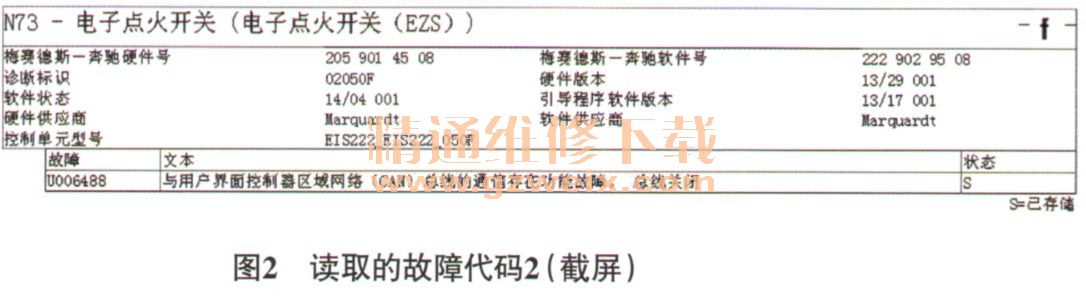

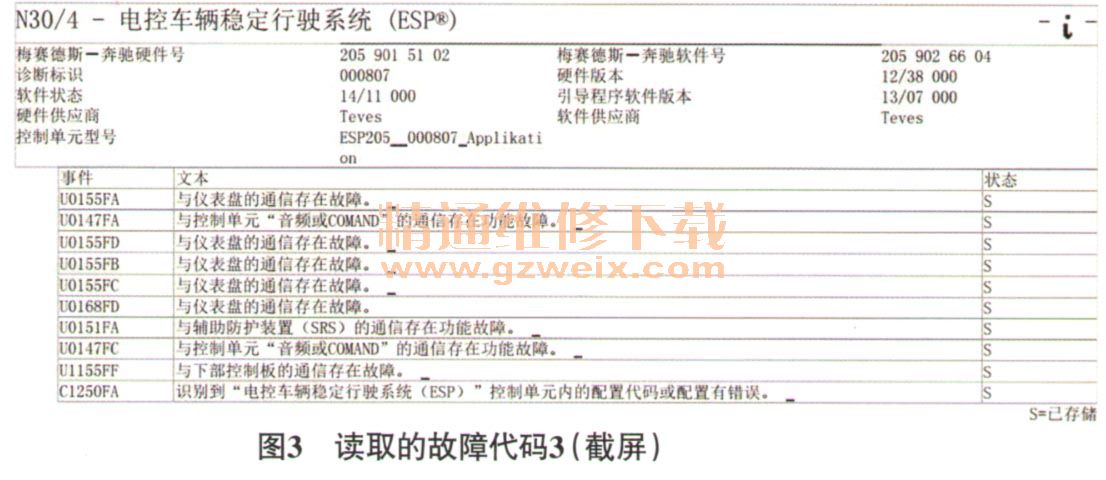

故障诊断:用故障检测仪检测,读取的故障代码如图1、图2和图3所示。

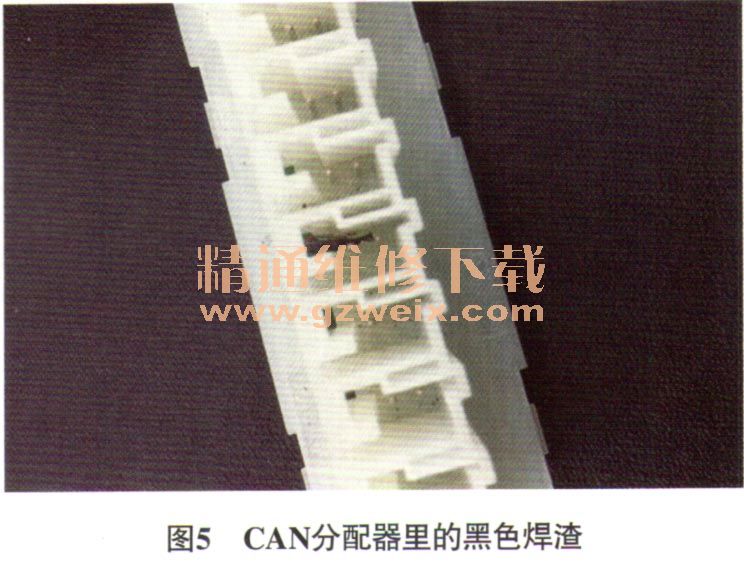

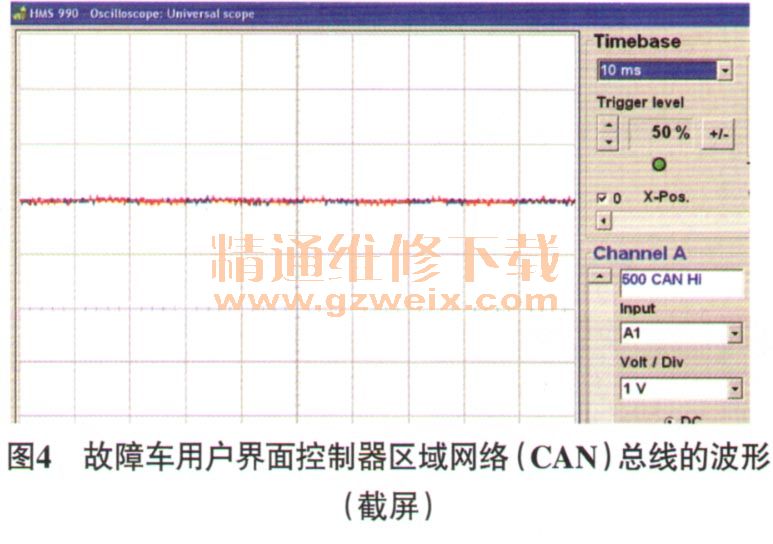

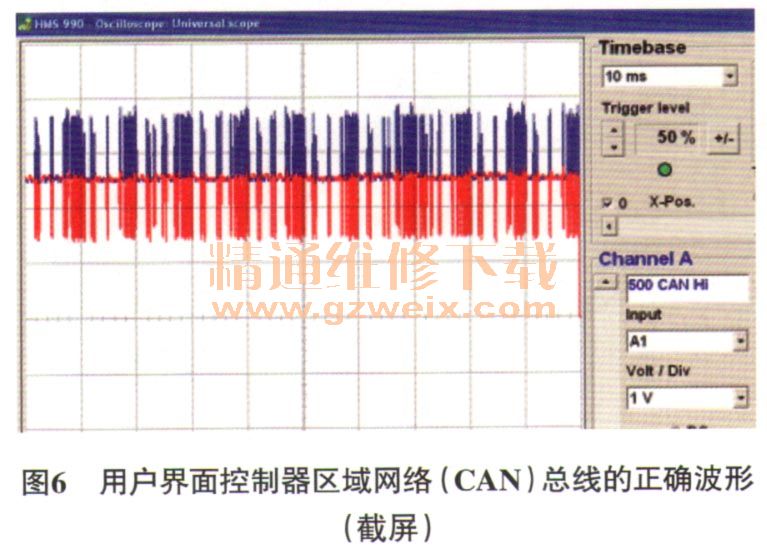

分析读取的故障代码,认为用户界面控制器区域网络(CAN)总线的通信存在功能故障。拆下右前门槛和右前地毯,在打开地板线束的盖板时,仪表盘上动力转向灯、ESP灯、胎压监测同时开始报警。连接示波器测量用户界面控制器区域网络(CAN)总线的波形,测得的波形如图4所示,推断用户界面控制器区域网络(CAN)总线存在短路故障。试拔掉CAN分配器上的连接器,发现故障依旧。测量CAN分配器的电阻,为0.2Ω,异常,正常值应为60Ω。仔细查看CAN分配器,发现CAN分配器里有一个黑色的物体(图5)。取出黑色物体,发现该物体是钣金焊接的金属焊渣。取出焊渣后再次测量用户界面控制器区域网络(CAN)总线的波形,波形恢复正常(图6)。
仔细检查发现在右前地毯下有很多很多焊渣,询问客户得知,该车不久前发生过事故,故障是在事故修复后出现的。
故障排除:清除CAN分配器和地毯下的焊渣后试车,故障彻底排除。
