一辆行驶里程仅580km、配置274发动机的奔驰GLC200。客户反映:该车行驶中各种仪表突然报警,无其他故障现象。

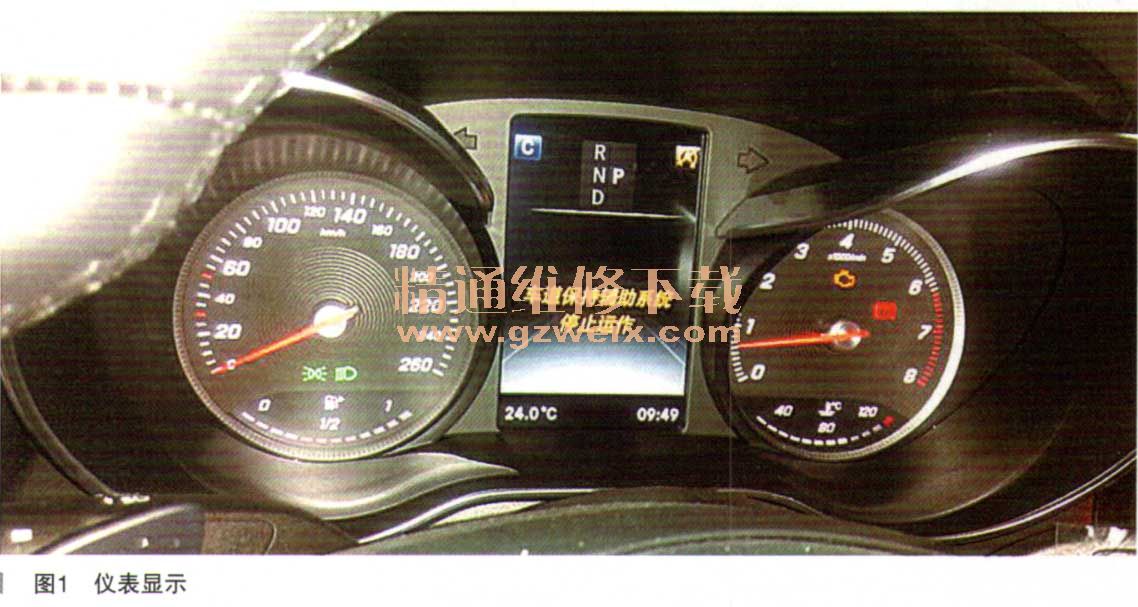

故障诊断:接车后,启动发动机,仪表显示车道保持辅助系统停止运作,近光灯报警,发动机报警,灯光常亮且无法远近变光,发动机能顺利启动并且能换挡。如图1所示。

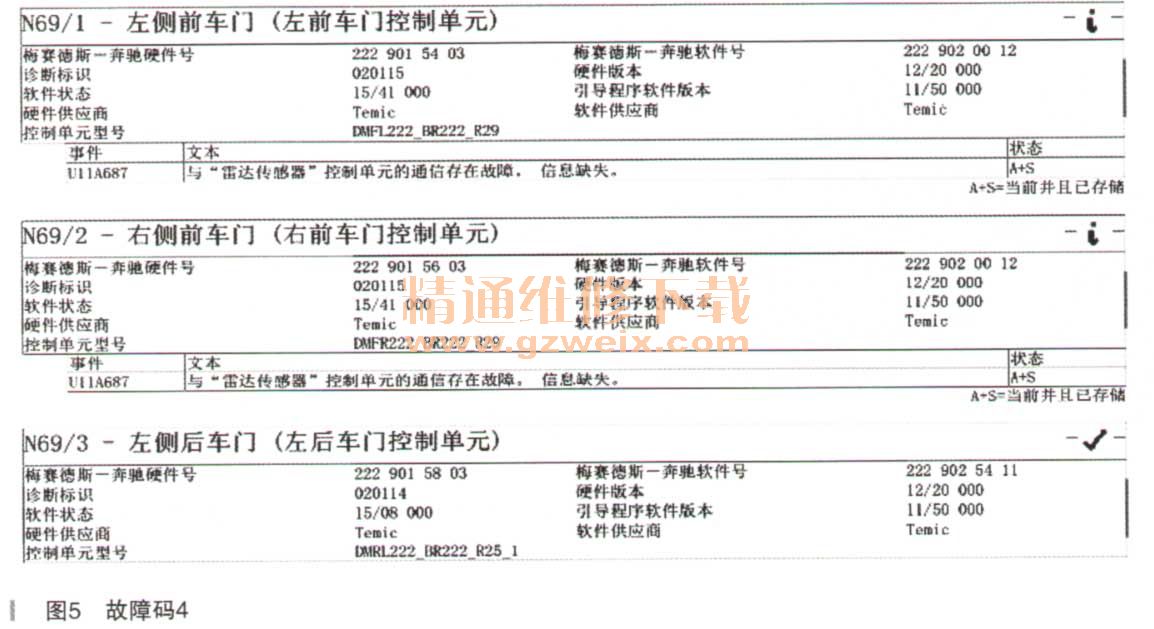

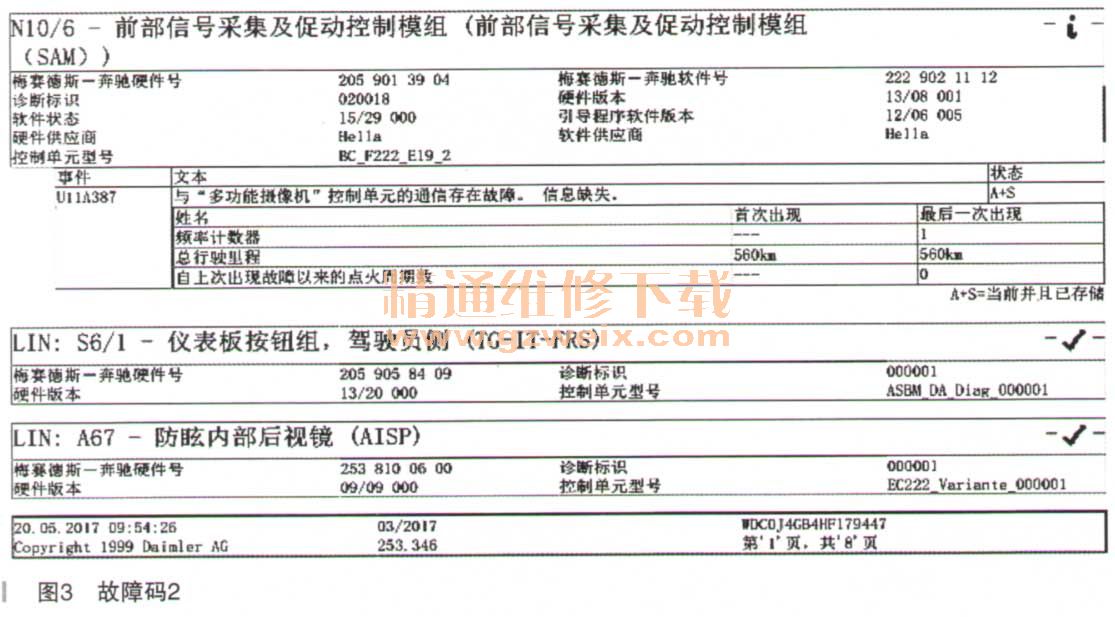

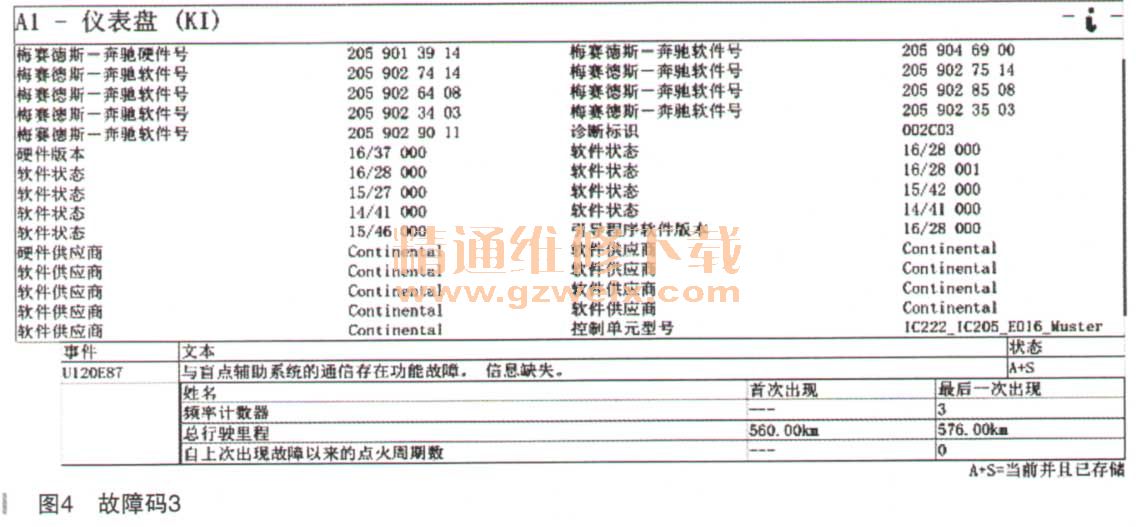

接下来连接诊断仪对电控系统进行快速测试,有相关的故障码如图2~图5所示。
经诊断仪检测发现有很多控制模块无法通过诊断仪显示出来,比如传动系统CAN上的控制模块,发动机、变速器、油泵控制模块,还有外围CAN上的控制模块,比如大灯控制模块、手刹控制模块、碰撞辅助系统控制模块。
分析诊断报告说明这是一个关于CAN线系统上的故障,从中央网关N73和一系列的故障码就可以看出来,进一步分析这段报告可以得出另一个结论,就是出问题的CAN线系统都出在外围CAN和传动系统CAN上。CAN线系统出故障就分那么几大类,要么是CAN线路短路、断路,要么就是控制模块故障。CAN线路出问题一般都会报故障码的,分析故障码可知,这里没有相关的短路、断路故障,所以很可能是控制模块导致的。
