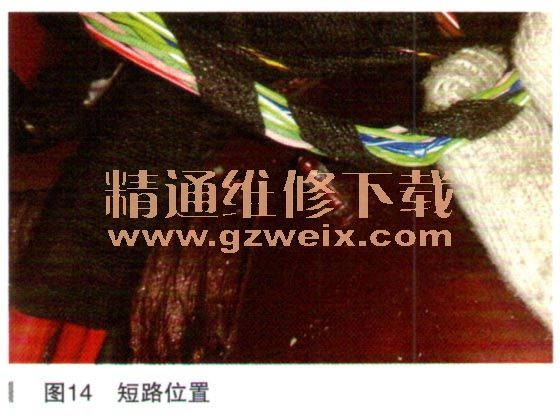

外围CAN和传动系统CAN二者有个共同的控制模块,那就是N127传动系统控制模块,通过它把两个CAN网络联系起来的。接下来检杏传动系统CAN,传动系统CAN在副驾脚坑,刚把副驾脚坑的盖板拿开,就发现了问题的所在点了,原来是副驾脚坑的盖板,把CAN网络线束压破导致对地短路了,如图14所示。
修复线束,重新测试电控系统,一切正常,没有故障码,也不报警了。
故障总结:通过上面的诊断总结出一个诊断方法出来,中央网关是通过外围CAN对传动系统CAN的所有控制模块进行诊断的,而不是通过FLexE。这是一个非常有用的诊断思路,有助于以后的故障诊断。对CAN线的诊断一定要分清楚控制模块所属的是什么CAN网络,控制模块间是什么关系,这样才能顺藤摸瓜,一步步的找下去,最终找到答案。
