奔驰G550车盲点辅助系统报警检修
来源:汽车维修技师  作者:佚名  2020-01-01 15:21:24

     一辆行驶里程约1.6万km、装配176发动机的奔驰G550。客户反映:该车仪表上盲点辅助系统报警。

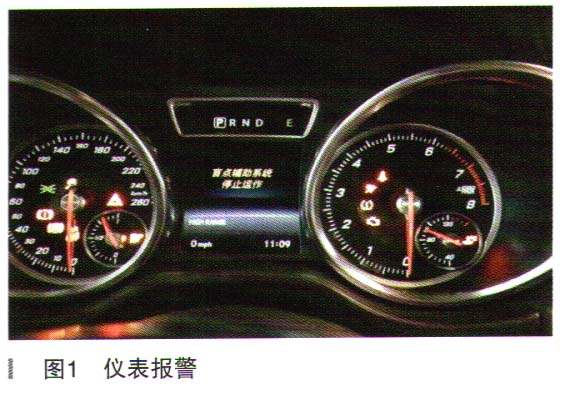

    故障诊断:接车后启动着车,仪表上立即出现“盲点辅助系统停止运作”的报警提示,车辆启动及行驶都正常,如图1所示。

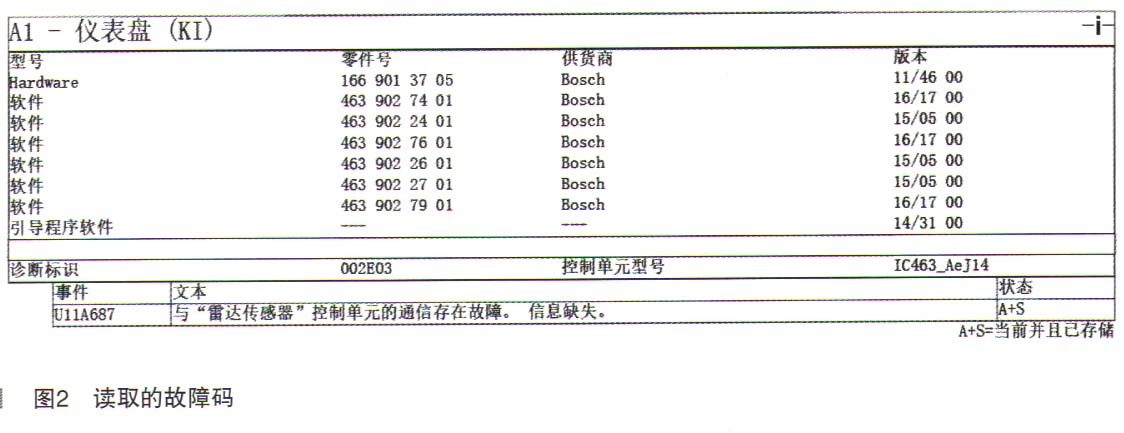

    连接诊断仪进行快速测试,在仪表控制单元中存在与雷达传感器控制单元通信方面的故障码,同时发现两个盲点辅助系统控制单元检测不到,如图2所示。
    首先根据故障引导进行检测,利用诊断仪尝试与右后测距雷达传感器建立通信,但是诊断仪提示无法建立与控制单元的通信,选择的控制单元可能已选装,如图3所示。
    由于引导性检测并不能提供可靠有效的解决方案,于是只好查找WIS,并根据电路图进行测量。从电路图中可以看出,电路图如图4所示,两个雷达传感器的供电都来自F4保险丝盒(位于后备箱左侧)中的f116保险丝,并通过节点Z36/35连接。搭铁和CAN线也通过Z节点连接。首先检查了f116保险丝,正常。但在两个雷达传感器插头处测量供电,都为0V,不正常。拔掉插头X35/28(位于保险杠右侧),检查插头无腐蚀、进水痕迹。测量f116保险丝到X35/28中7号针脚之间的阻值为0.3Ω,正常。但是测量X35/28中的7号针脚到两个雷达传感器插头之间的线路都为无穷大,说明之间的线路存在断路。于是继续在后保险杠中排查线束,发现有一处已经磨断,如图5所示。修复受损线束后,清除故障码,仪表上的报警消失,试车正常。


[1] [2]  下一页
