用扭矩扳手转动曲轴,发动机阻力矩正常,没有发现有发卡的故障,证明发动机正常。
因为启动机拆装不容易,并且是新启动机,所以暂时不检测启动机。
把钳形直流电流表接到
蓄电池电源线上,测量启动机工作时的电流,用万用表测量
蓄电池端电压。当启动机正常工作时,其工作电流在204A以下,如图5所示,
蓄电池端电压为9.9V。当启动机卡滞不转时,其工作电流大于400A,超出了电流表的量程,如图6所示,
蓄电池端电压为6V。
测量启动机搭铁线及电源线的
电压降。测量
蓄电池负极与启动机壳体之间的
电压降,启动机正常工作时0.4V;启动机不转时0.8V,正常。测量启动机电源接头与
蓄电池正极之间的
电压降,启动机正常工作时0.6V;启动机不转时达到2V,不正常,电源线不正常。
在所有电路中,允许最大
电压降为电源电压的3%,那么在12V电源的汽车上,最大
电压降应为0.36V,在电路中如果
电压降超过0.4V,可视为电路中存在故障,电路中电阻值超过允许的电阻值。

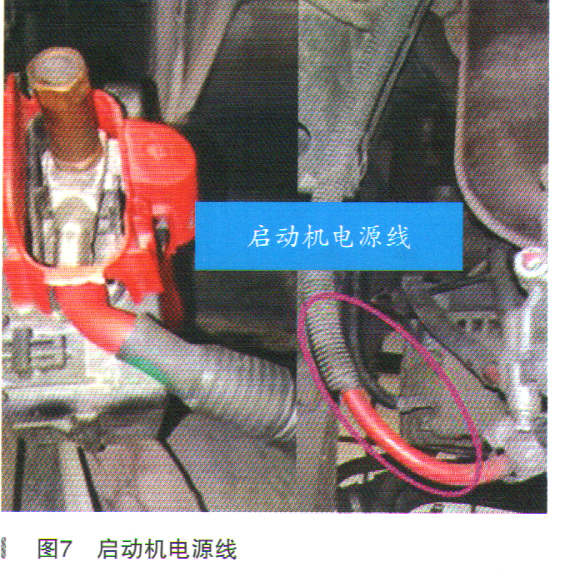

多次启动发动机,仔细查看启动电路导线及接头处,电源线因电阻过大而发热,进一步说明电源线有故障,电源线如图7所示。
故障排除:更换
蓄电池到启动机的电源线后,故障排除。
故障总结:本案例中,此车启动机电源线内部因氧化电阻变大,启动机工作时,
电压降过大,造成启动机运转无力。
启动机运转时,转子线圈切割磁感线,产生电动势,用右手定则判断,此电动势的方向和启动机两端所加电压相反,这里产生的电动势称作反电动势,反电动势的电压与转速成正比,转速越高反电动势的电压越高。启动机通过的电流等于加在启动机上的电源电压减去反电动势电压,得到的电压差再除以启动机的电阻。当启动机不转时,反电动势电压为零,所以通过启动机的电流最大。启动机不转时,通过启动机的电流超过了400A,说明
蓄电池供电没有问题。
启动机电源线通过的电流比较大,电阻值是否超标,不能用万用表测电阻的方法测量,因为万用表测电阻时的电流非常小,要用
电压降的方法测量。
在启动机工作时,因为电流比较大,如果导线电阻大,会使导线自身快速发热,通过温度可以初步判断线路故障部位。
