故障诊断：接车后验证故障现象，试车发现，车辆行驶在烂路上时，更容易出现娱乐系统闪屏，但是娱乐系统还是有声音的。连接诊断仪，进行快速测试，有相关故障码，如图1～图4所示。







    分析故障码可以得出这是个典型的娱乐系统问题，是关于娱乐系统远程信息处理控制器区域网络CAN A通信的问题，故障码都出现在娱乐系统的部件上。那么接下来我们就很有必要了解一下这款车的娱乐系统的结构原理了。

    GLB200配备的是奔驰最新一代的娱乐系统NTG6，引入了MBUX智能人机交互系统，这套系统有几大亮点：

    第一，系统很聪明。配备有自然语音识别系统，又称为“读心语音助理”，不再需要使用固定的语音指令，只需要像聊天一样与车机对话，即可实现对导航、空调、娱乐、多媒体等诸多功能的控制。

    第二，很简单。全方位的人机交互，令操作非常简单方便，容易上手。抬头显示功能将行车重要信息浮于风挡玻璃正前方，便于观察。

    第三，最炫酷。全新的交互界面、多种仪表显示信息组合、4种显示风格、3种全屏显示功能及64色氛围灯呈现出史无前例的视觉炫酷。个人账户及主题，让车辆设置瞬间恢复到你的专属空间，免去一切驾车前的设置烦恼。

    这就是最新一代娱乐系统NTG6的一些特点。要实现这些功能需要哪些硬件呢？下面我们进一步介绍NTG 6系统远程信息CAN网络的一些配置，娱乐系统通信网络简称CANA，配置了主机A26/17、A105触摸板、B84/15手势传感器、N123/8前部电话无线充电装置和天线。

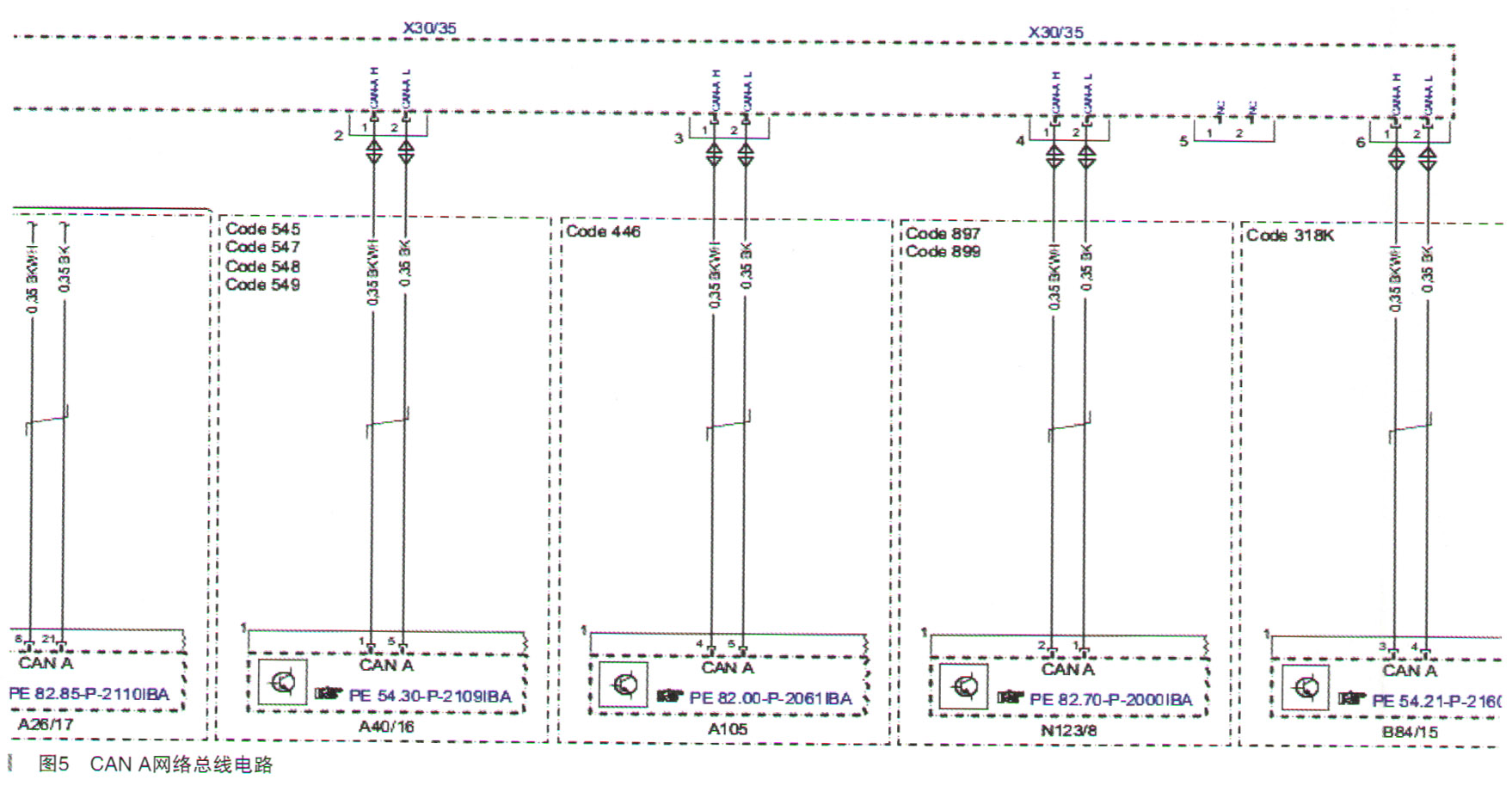

    以上就是NTG 6娱乐系统CAN A的配置，在高配的车型上才有MOST环，此款车没有，就不做介绍。CANA的电路图如图5所示。
