故障诊断：询问客户得知，车辆在最近两个月频发SOS报警，但是显示一会随后便消失，但是有时一直显示，放一晚上后就不再报警。故障很没有规律，最近出现的频率较高。

    查询此车的车籍卡，发现此车装配Audio 20收音机，有导航功能，NTG5（代码522），Garmin. MAPPILOT（代号357），HERMES一通信模块LTE（代码362）。

    功能检查发现，仪表提示“SOS停止运作”，黄色警告信息，但是按下车载智能信息服务的信息键，可以与后台座席正常通话，联网功能一切正常。

    连接诊断仪进行快速测试，结果N112/9车载智能信息服务控制单元（HERMES）存储了故障码13142E13GPS天线存在功能故障且存在断路。而A2 Audio20收音机没有设置任何故障码。

    位于车顶的多功能天线A2/28接收位置查找信号（GPS），并经过位于后排左侧座椅地毯下面的全球定位系统天线分向滤波器A2/5，将它们传输至位于旁边的车载智能信息服务控制单元（HERMES）N112/9（用于车辆定位）和中控台内的娱乐系统主机A2（用于Garmin导航定位）。

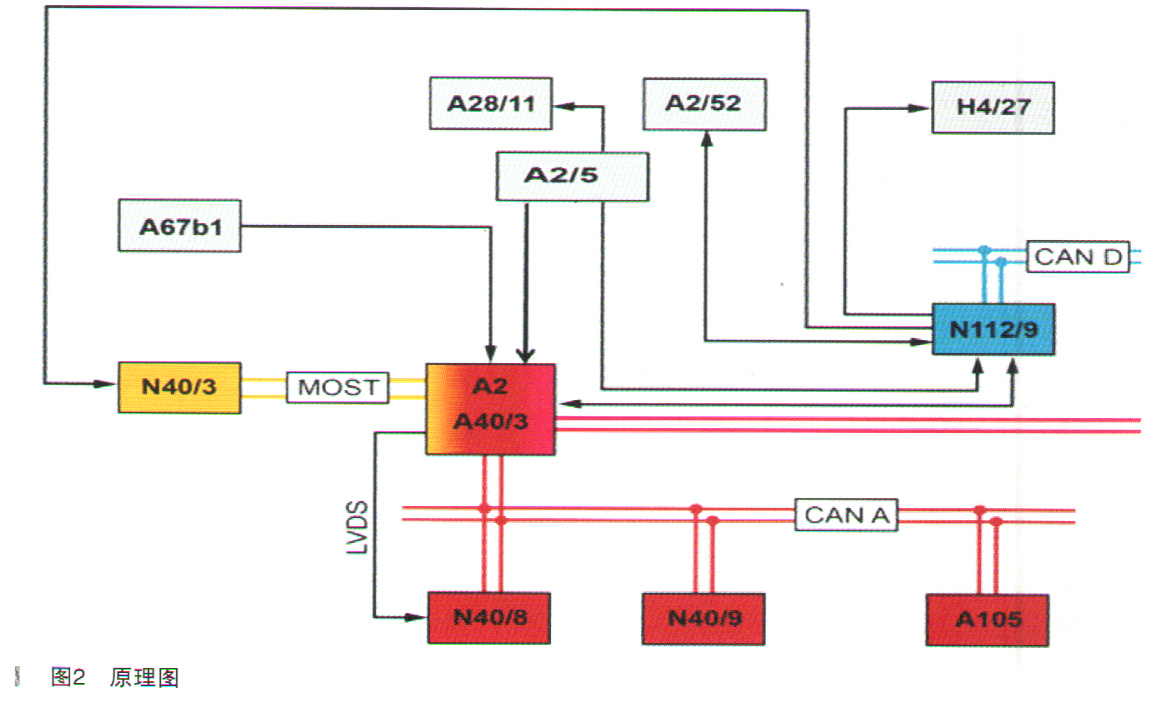

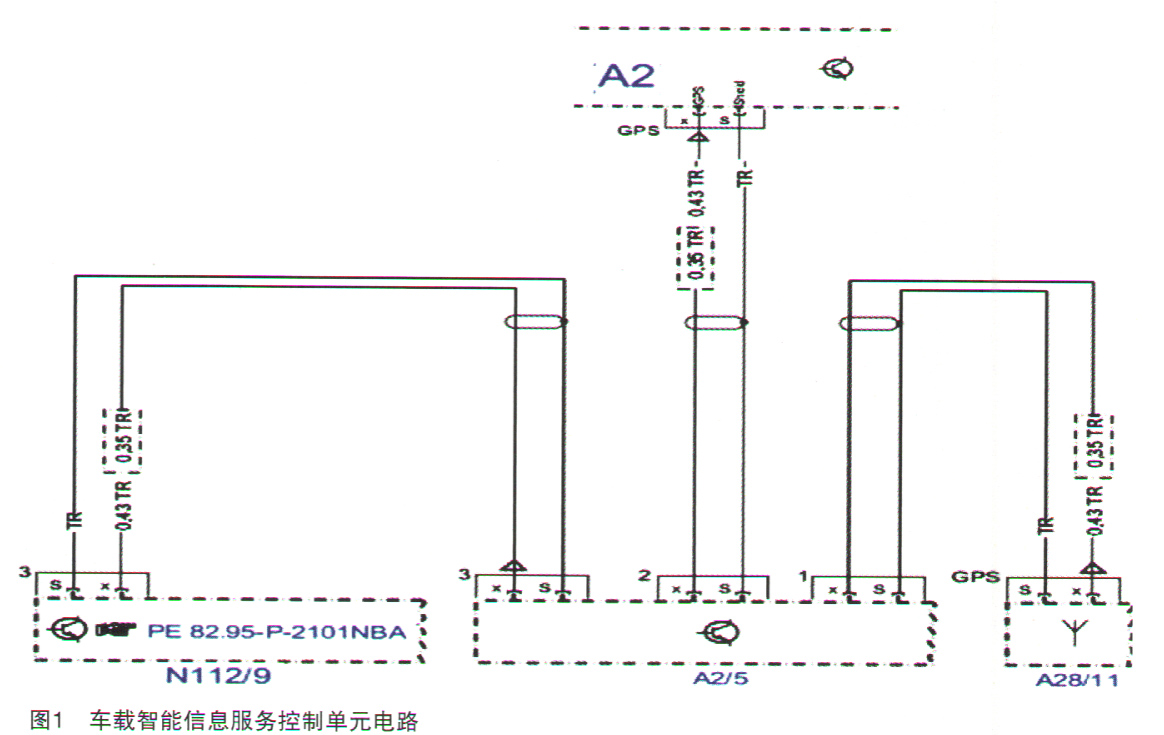

    WIS的车辆定位原理图和电路图，如图1、图2所示。

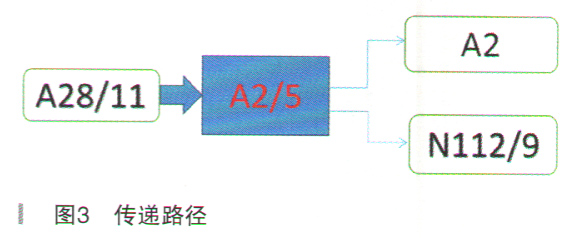

    总结GPS信号传递路径如图3所示。

    当点火开关打开时，车载智能信息服务控制单元N112/9会检查紧急呼叫系统的就绪状态，包括以下方面：

    ·从辅助防护系统（SRS）接收就绪状态循环信号（生命迹象）

·用于静音音频源的完整连接

    ·与免提装置话筒的完整连接

    ·与紧急呼叫系统天线的完整连接

    ·与全球定位系统（GPS ）天线的完整连接

    如果测试成功，则紧急呼叫系统已做好运行准备。如果出现故障，仪表上会出现故障信息“SOS停止运作”。

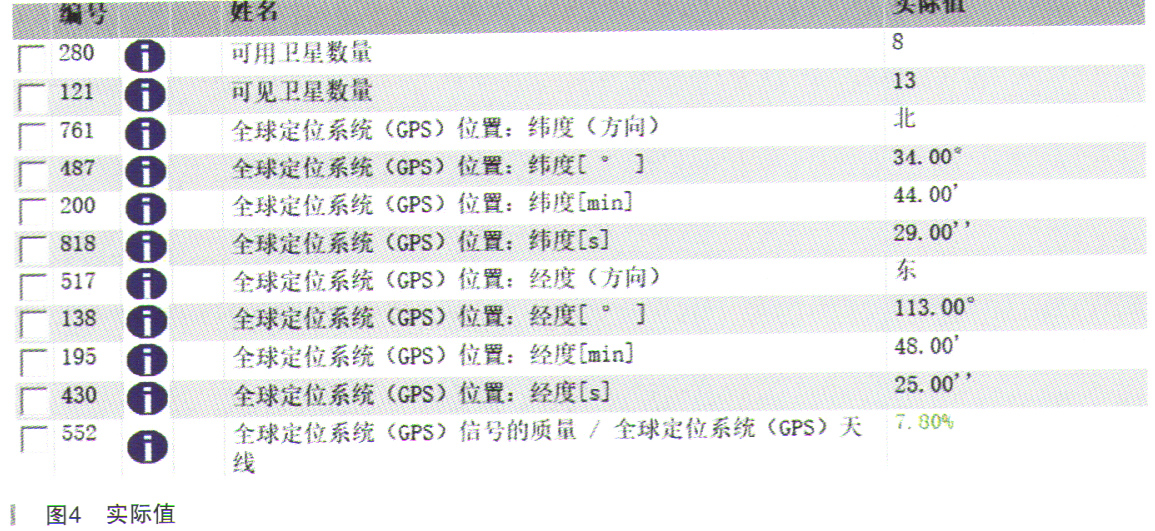

    查看N112/9的全球定位系统（GPS）数据实际值可用卫星数量为0，不正常；查看A2 Audio20收音机实际值可用卫星数量为8，正常，如图4所示。
