奔驰GLC260 360度车尾影像有时黑屏
来源:汽车维修技师  作者:佚名  2021-12-08 08:58:28

     一辆行驶里程约3.3万km、的2018年奔驰GLC260。客户反映:该车360度车尾影像有时黑屏现象。

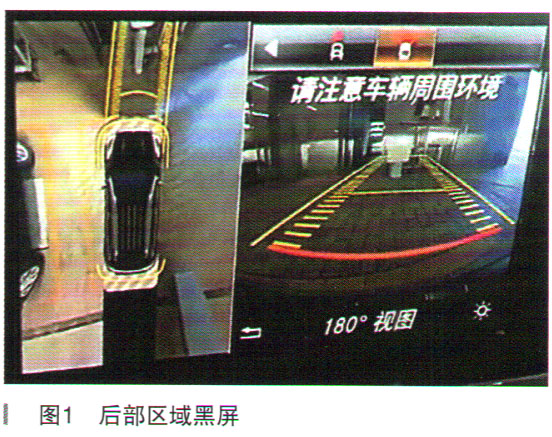

    故障诊断:经检查发现故障是偶发的,有时挂倒挡时360度影像中的后部区域为黑屏(如图1所示),其他功能正常,影响正常的驻车性能。

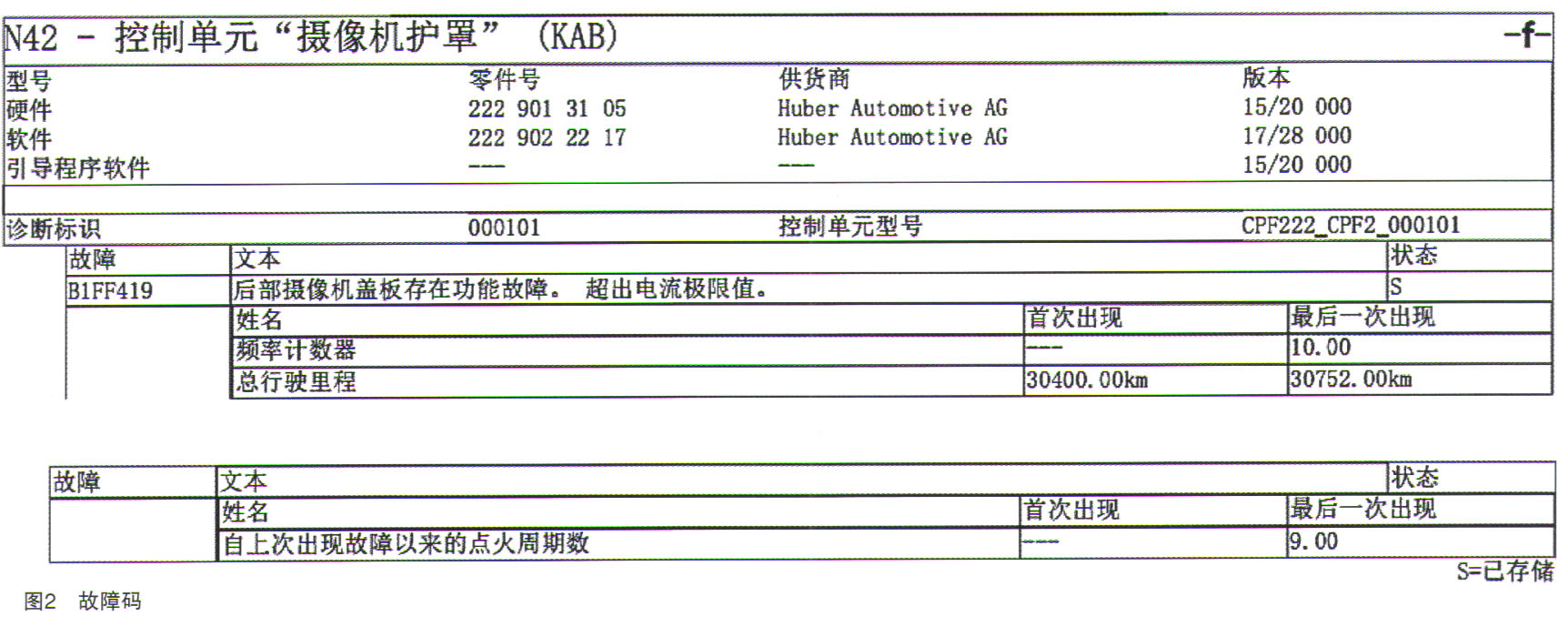

    查询车籍卡,此车带SA代码501(360度摄像头的驻车引导装置)和FC(双门轿跑车),连接XENTRY诊断仪进行快速测试发现摄像机护罩控制单元N42设置了故障码BlFF419后部摄像机盖板存在功能故障,超出电流极限值,频率计数器达10次,如图2所示。
    摄像头护罩控制单元N42对后部摄像头盖板的打开和关闭进行控制,摄像头盖板防止后部360度摄像头(B84/10)的镜头因外部因素(例如溅水)而脏污。
    360度摄像头控制单元N148启用或停用360度摄像头系统时,摄像头护罩控制单元N42促动打开或关闭后部摄像头盖板电机M35/2。360度摄像头控制单元N148通过用户界面控制器区域网络(CAN HMI),电子点火开关控制单元N73和车内控制器区域网络(CAN B)将相应的请求发送至摄像头护罩控制单元N42。后部摄像头护罩的位置(开启或关闭)由后部摄像头盖板电机开关M35/2s1记录。摄像头护罩控制单元N42直接读取后部摄像头盖板电机开关M35/2s1的状态,然后将其通过车内控制器区域网络(CAN B),电子点火开关控制单元N73和用户界面控制器区域网络(CAN HMI)传送至360度摄像头控制单元N148。同时,后部摄像头盖板打开,360度摄像头控制单元N148开启摄像头电源。后部摄像头盖板从车速大于27km/h开始(无论是否执行任何校准步骤)或在电路巧断开后自动关闭。在校准步骤期间,即使360度摄像头功能已经停用,后部摄像头盖板也可能在校准持续时间内保持打开。校准完成之前,后部摄像头盖板不会关闭。
    整个系统的网络通信及工作原理拓扑图如图3所示。

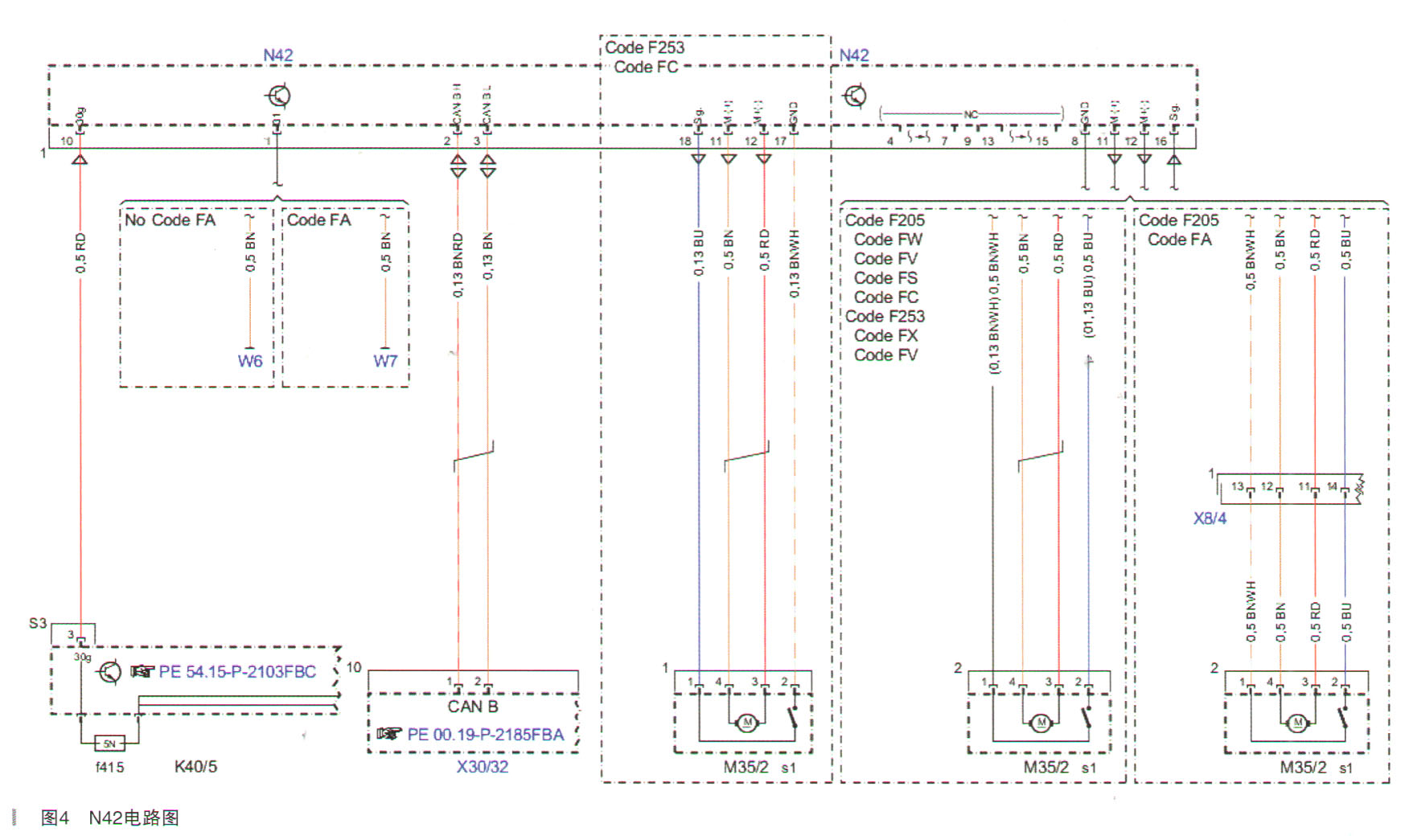

    摄像头护罩控制单元N42电路图如图4所示。

[1] [2]  下一页
