奔驰GLC260 360度车尾影像有时黑屏
来源:汽车维修技师  作者:佚名  2021-12-08 08:58:28

    根据系统的工作原理及故障码分析,导致上述故障现象,并且设置故障码B1FF419后部摄像机盖板电机电流超出电流极限值的可能原因有:
    (1)N42软件故障;
      (2)后部摄像机盖板机械卡滞;
    (3)M35/2电气故障;
      (4)M35/2线路故障,比如插头腐蚀。

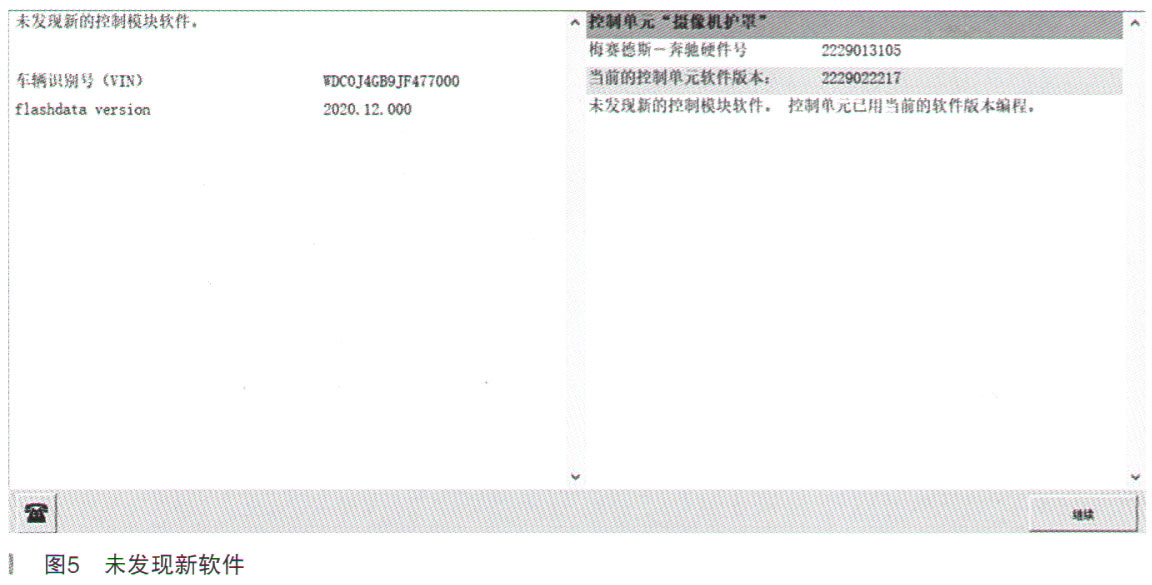

    试车发现故障现象为偶发,频率较低,未见后部摄像机盖板机械卡滞现象;查看摄像机护罩控制单元N42没有新软件(如图5所示),执行SCN coding后故障依旧。

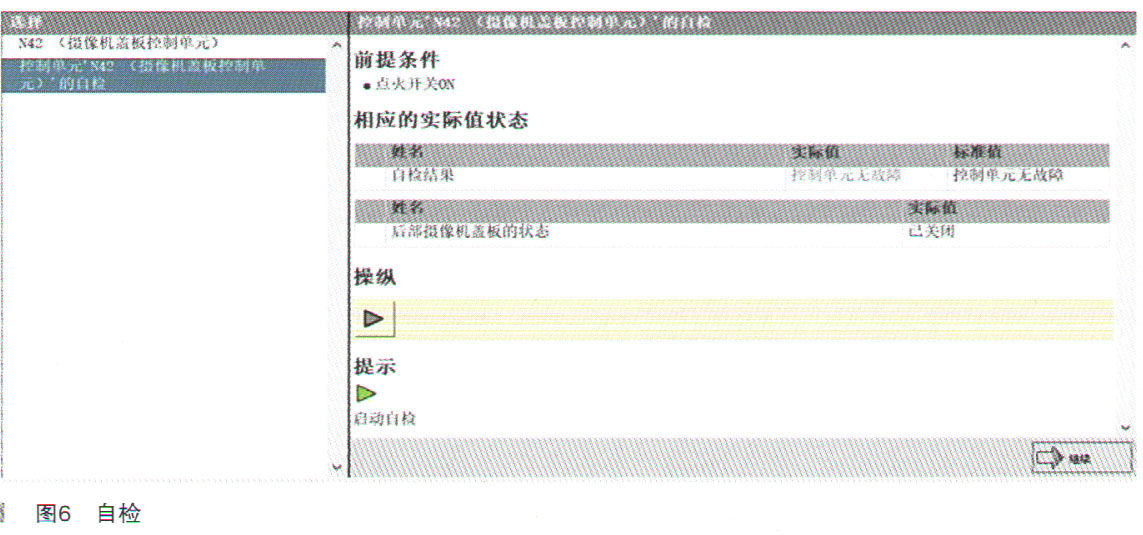

    执行控制单元自检,结果为“控制单元无故障”,如图6所示。
    检查N42和M35/2的插头没有腐蚀等异常情况,根据故障码B1FF419(后部摄像机盖板存在功能故障)的引导测试,可能的原因和补救措施:
    ·部件M35/2(后部摄像机盖板电机)存在内部短路
·更换部件M35/2
    与正常车对比,盖板打开时后部摄像头盖板电机开关M35/2s1(PIN1-2)阻值为“OL”,盖板关闭时阻值为0.5Ω(导通),正常;但是测量此车M35/2电机(PIN3一4)的阻值为3~4Ω,正常车为(5~7Ω),偏低,不正常;尝试与正常车互换M35/2,长时间使用观察,结果故障转移。综合分析故障原因是M35/2”存在内部短路导致了电流超出电流极限值,从而触发了保护模式,N42不再促动电机M35/2,盖板不开启,360后摄像头出现黑屏现象。
    故障排除:因为电机不单独提供,所以更换包含M35/2的盖板总成,故障不再出现。
