故障诊断：接车后，维修技师尝试启动发动机，结果发现发动机能正常启动，且仪表台上也没有故障报警灯点亮。连接诊断电脑对全车控制单元进行扫描，发现车辆控制单元列表中的N3/10一内燃机M274的发动机电子设备和N127一传动系统控制单元（PTCU）中存有故障码（图1）：0002888-与传动系统CAN总线的通信存在功能故障，总线关闭；P261082一发动机关闭时间存在不可信的数值，未更新指令计数器；U111029一未接到车速信号，存在一个无效信号。

    另外，该车还有多个控制单元与（N3/10）“内燃机”控制单元的通信存在故障。综合车主描述的故障现象及上述扫描结果分析，根据故障码0002888初步判断该车故障点在传动系统CAN总线上，可能的故障原因有：传动系统CAN总线上的某个控制单元自身或外部存在干扰故障；传动系统CAN总线分配器故障；传动系统CAN总线的线路故障。

    查询维修资料发现，该车传动系统CAN分配器X30/21位于右前脚坑靠门边的地毯下（图2）。

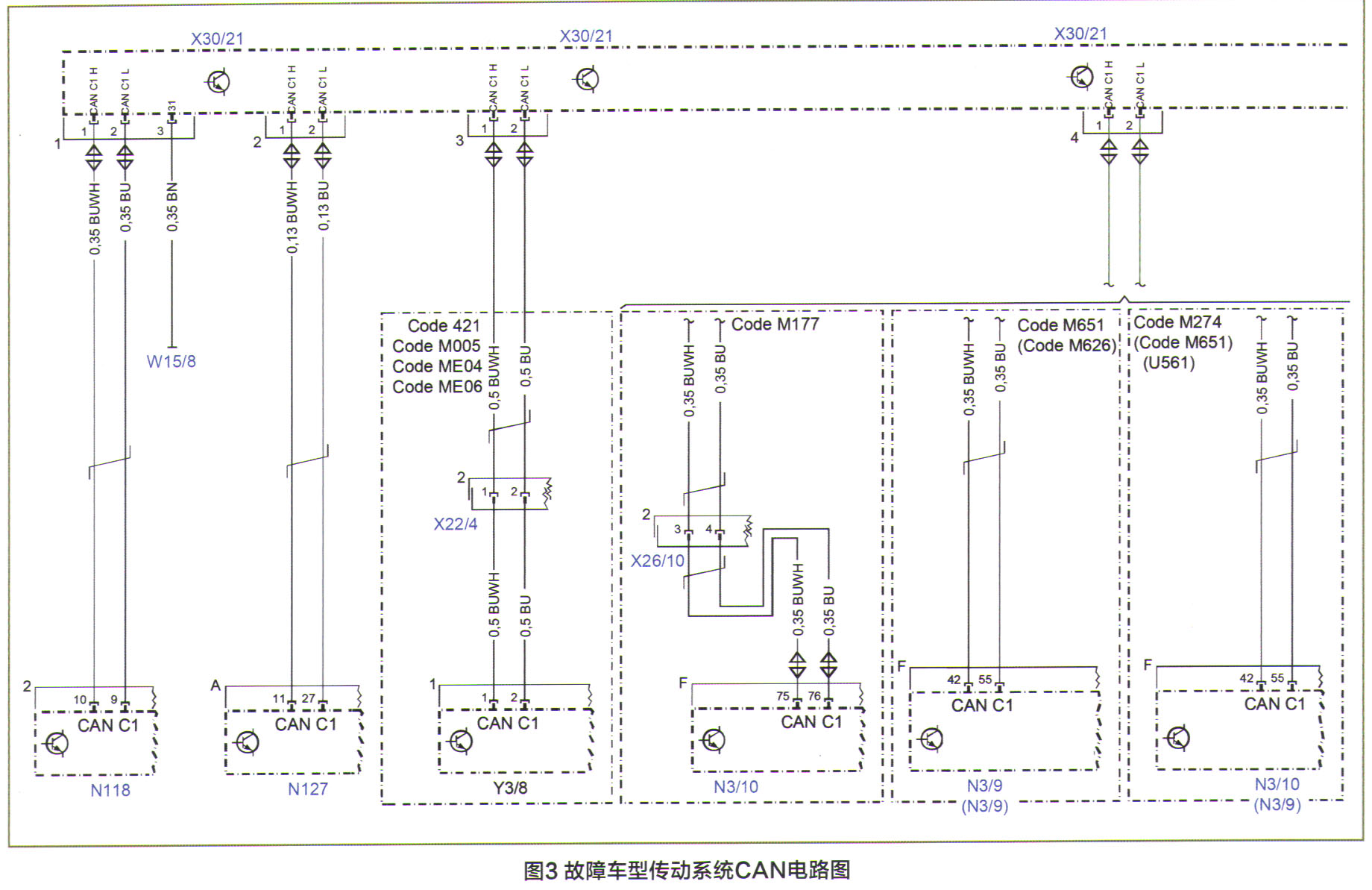

    查阅故障车型传动系统CAN电路图（图3）可知，连接至传动系统CAN分配器上的CANH线为蓝／白色，CAN L线为蓝色。

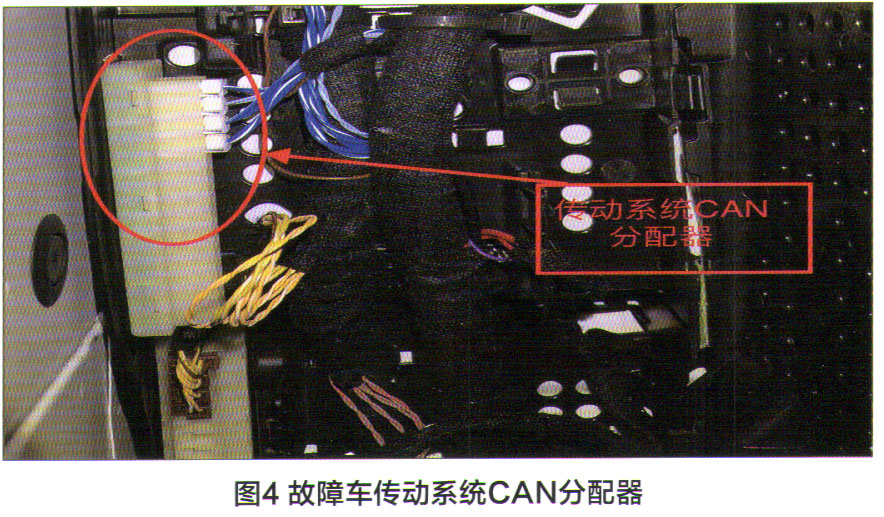

    根据上述信息，进一步拆检并找到传动系统CAN分配器实物（图4）。

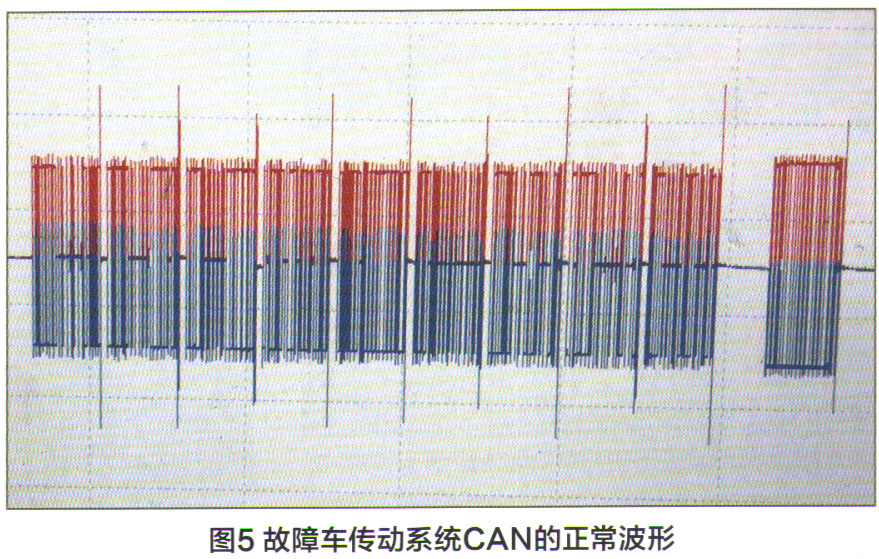

    检查并确认分配器上各个插头连接正常后，使用适配器将示波器接到该分配器上进行检测，由于故障无法重现，检测到的是传动系统CAN正常的波形（图5）。
