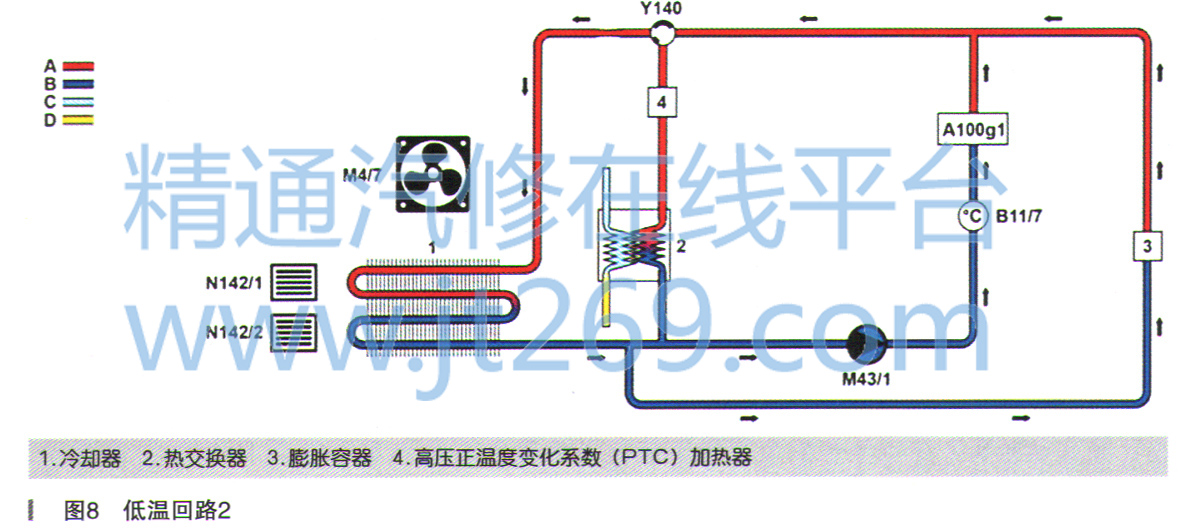

高压蓄电池低温回路（低温回路2）的功能原理图如图8所示。

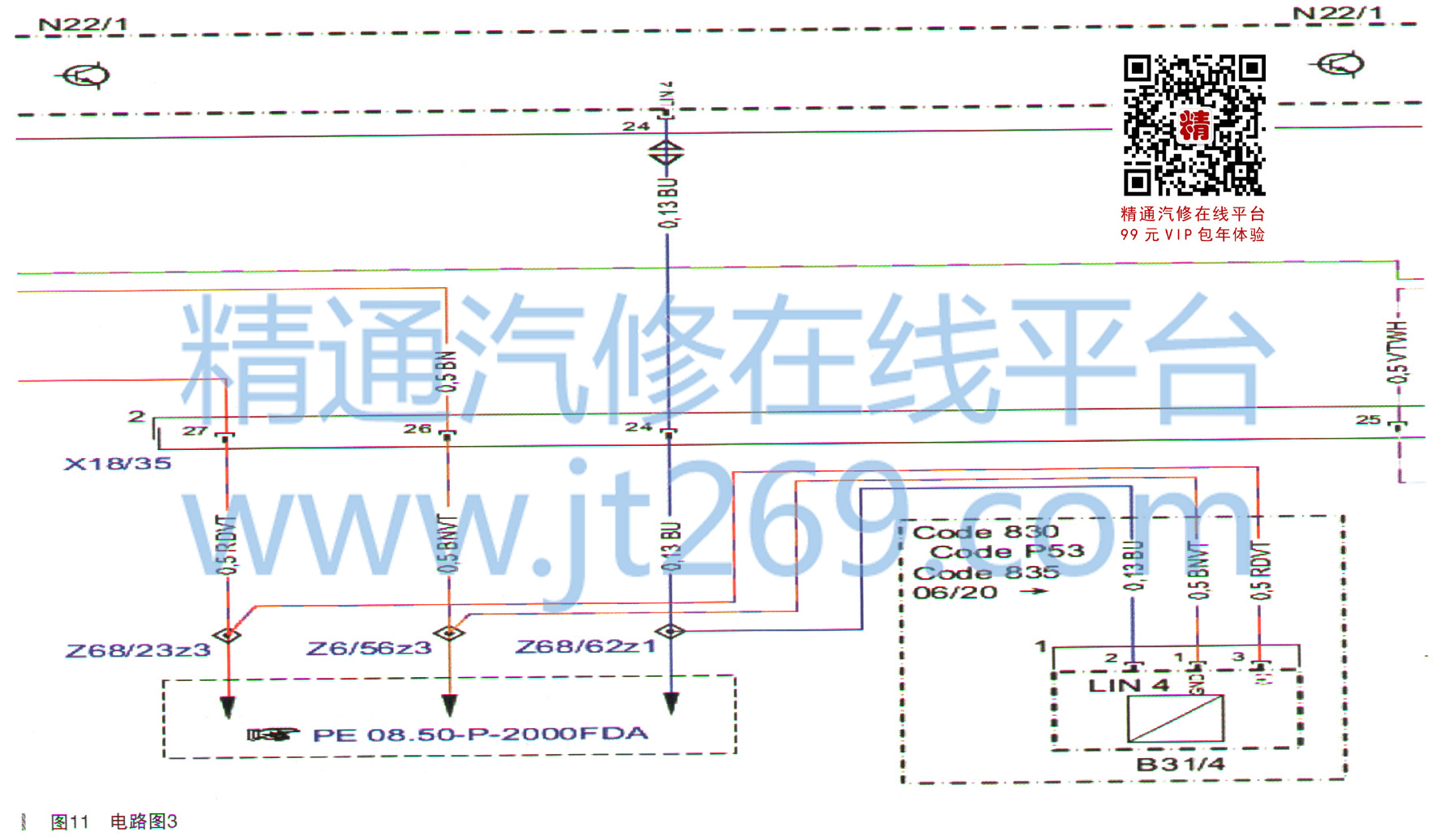

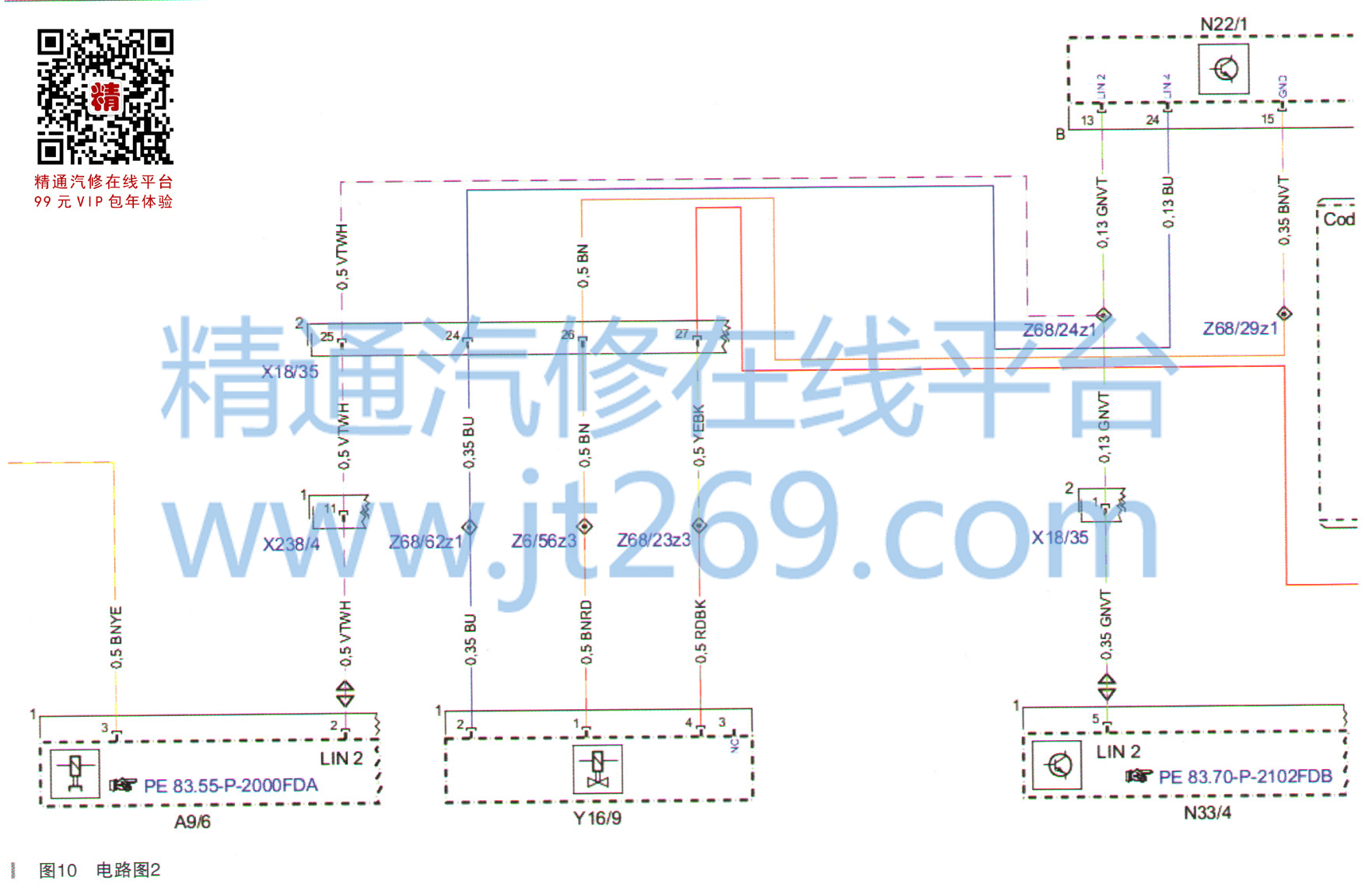

    查看电路图发现，空调（KLA）控制单元N22/1设置当前状态的功能故障，信息缺失故障码的5个加热和制冷回路的部件（加热回路的电动泵M13/5、冷凝器前的制冷剂压力和温度传感器B161/2、高压蓄电池冷却用热交换器压力和温度传感器B161/1、加热回路转换阀Y16/9、微尘（PM2.5）传感器B31/4）属于共一个LIN总线（空调控制局域互联网LIN 4），如图如图11所示。





    空调控制局域互联网LIN 4的主模块是空调（KIA）控制单元N22/1，共连接了6个部件，除上述设置故障码的部件以外，还有部件Y19/1（高压蓄电池冷却系统关闭阀）。
