大众新帕萨特轿车熔断丝与继电器的布置
来源:本站整理  作者:佚名  2012-12-12 08:43:48

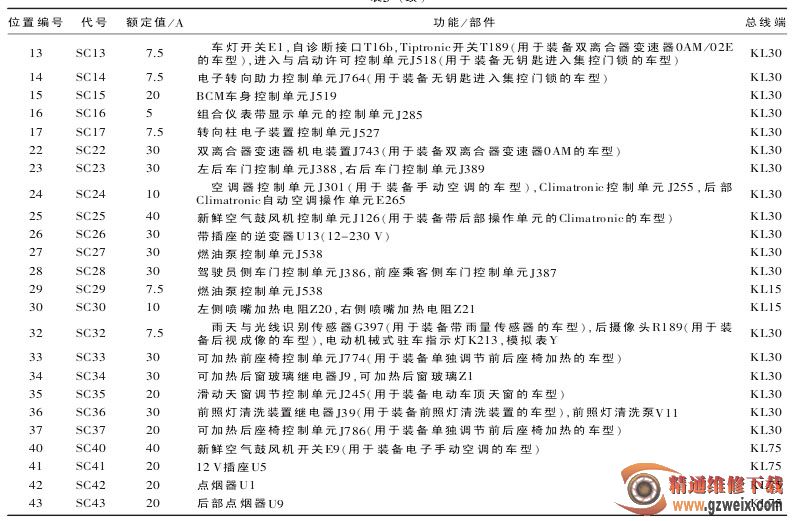

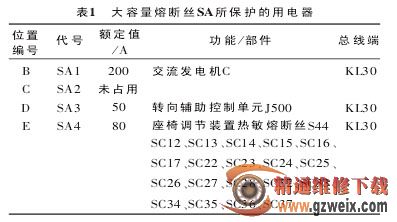

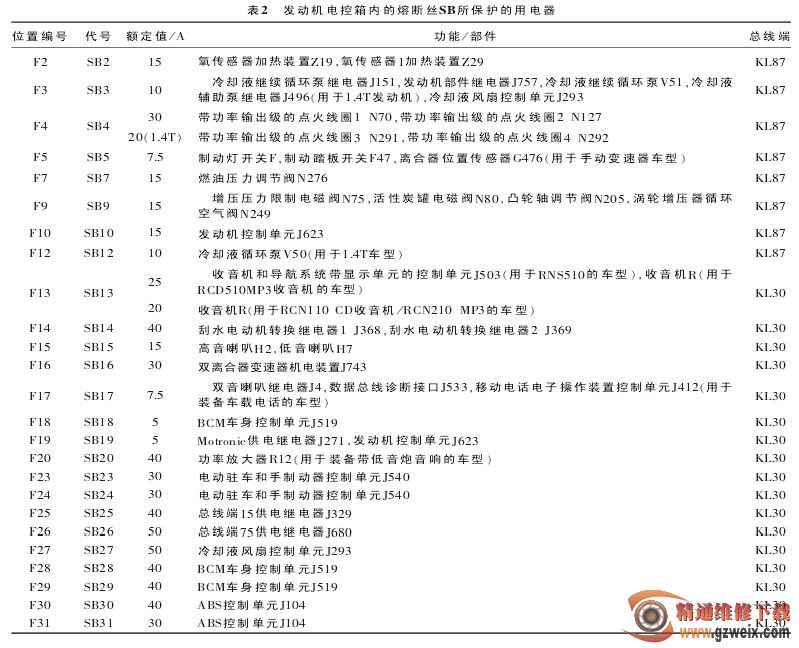

各熔断丝所保护的用电器分别如表 1、表 2、表 3 所示, 表格中列出的熔断丝根据车型实际配置有所不同。




座椅调整装置的热敏熔断丝S44的位置在仪表板左侧上部继电器板4号位的上方, 额定值为20A, 总线端为KL30。 其下游的用电器有: 前乘客座椅纵向调整开关E64, 前乘客座椅前部高度调整开关E65, 前乘客座椅后部高度调整开关E66, 前乘客座椅靠背调节开关E98, 前乘客座椅腰部支撑调节开关E177, 后部前乘客座椅纵向调整开关E475, 后部前乘客座椅靠背调节开关E478,前乘客座椅腰部支撑调节开关E96, 驾驶员座椅腰部支撑调节开关E176, 驾驶员座椅前部高度调整按钮E208 (向上), 驾驶员座椅前部高度调整按钮E209 (向下), 驾驶员座椅后部高度调整按钮E210(向上 ), 驾驶员座椅后部高度调整按钮 E211 (向下), 驾驶员座椅纵向调整按钮E212 (向前), 驾驶员座椅纵向调整按钮E213 (向后), 带记忆的驾驶员座椅控制单元J136。
