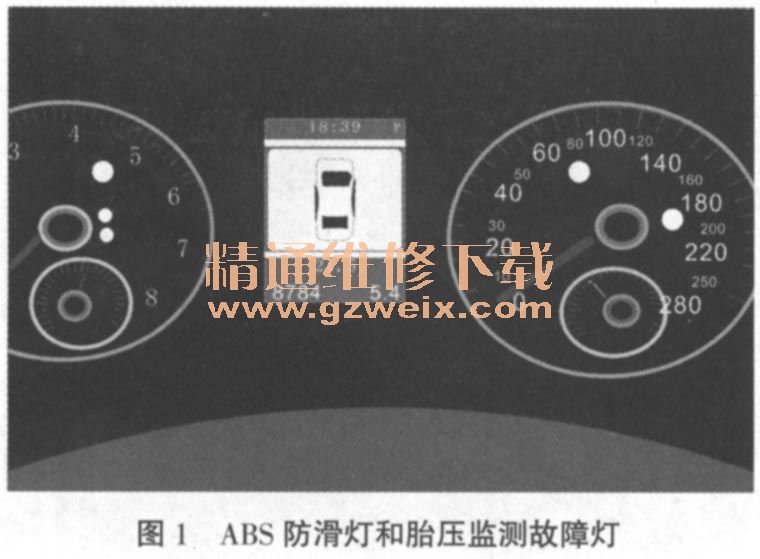

一辆行驶里程约2.6万km的大众新帕萨特1.8T轿车。该车出现方向机故障灯(黄色)闪烁,防滑灯、胎压监测灯(黄色)点亮。客户反映该车在洗完车以后就出现方向盘故障灯点亮,在当地的维修站维修后,故障没有排除,反而多了ABS防滑灯和胎压监测灯点亮的故障,如图1所示。
故障诊断:通过与客户深入沟通,了解车辆的实际情况,车辆在洗车后才出现的故障,这是巧合还是由于洗车引起的呢,带着这个疑问,对车辆进一步检查。连接V.A.S 5051B进入系统调取故障代码,结果如图2所示。
利用V.A.S 5051B分别对各个系统进行检测,检测结果如图3所示。

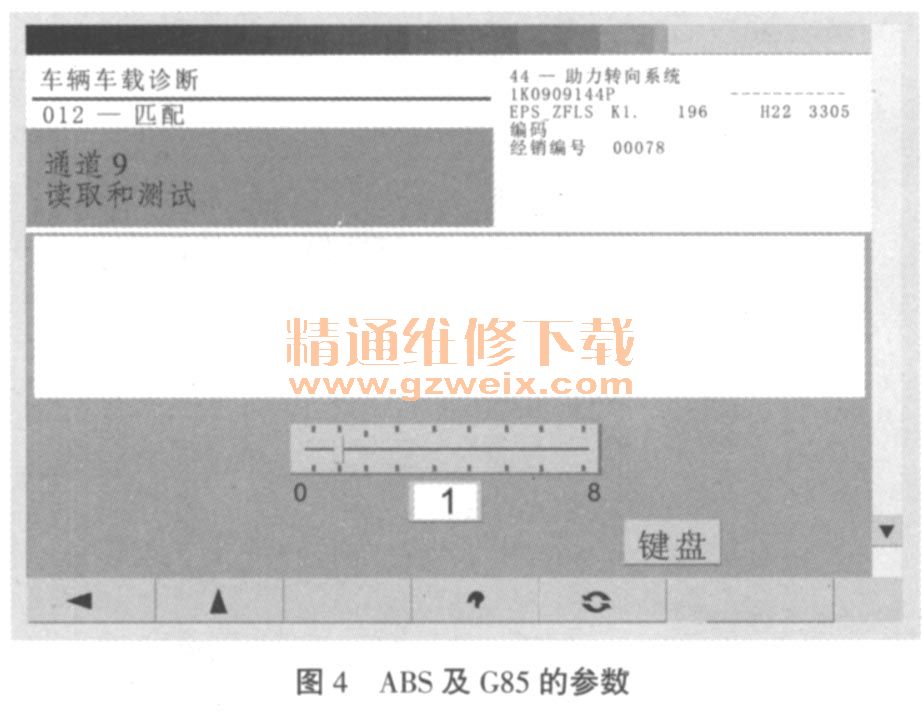

通过对每个系统的故障码分析,现在的故障都直接指向了转向角传感器无信号/通信、静态,难道真的是G85转向角传感器出现故障吗,针对这一个疑问,从以下几个方面检查:1)线路故障断路或短路;2)系统设置问题;3 ) G85转向角传感器本身故障;引控制单元故障等。当前转向角传感器无信息交流,利用V.A.S 5051B进入引导性功能进行基本设置,按照步骤进行操作,但是设置了几次均无法匹配成功,说明G85无法正确的接收V.A.S 5051B的指令,在检查了相关线路后也没有发现线路有短路或断路的问题,难道真的是G85转向角传感器出现了问题吗?因为G85转向角传感器集成于方向机总成内部,不能单独更换,如果更换方向机总成那费用相当高,出于慎重考虑,更换方向机总成这方案暂不能采纳。客户反映了一个问题,当初只是方向盘故障灯闪烁,但是经当地的维修店检修过后,又出现ABS防滑灯点亮;这个信息也比较重要,以往在这类问题上,如果是G85出现故障,那方向盘故障灯一直点亮而不是闪烁。根据工作原理分析,G85的信息与ABS控制单元需进行信息交流,分析当前车辆驾驶员的操作状态,以进行防范制。在ABS防滑灯点亮之前说明G85的信息还是能正常与ABS控制单元交流的,可以判断G85转向角传感器有可能是正常的。我们分别对ABS及G85的设置参数进行检查,当检查到助力转向系统的时候,有一组参数引起了质疑,如图4所示。
