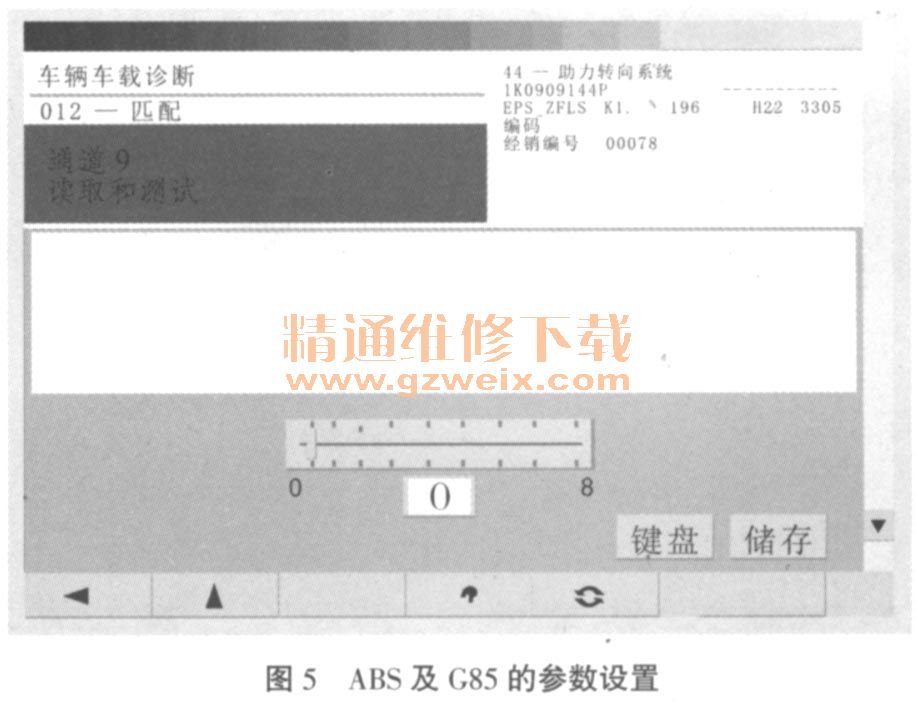

在设置通道里面:44-12-1这个“1”所表示的是G85的位置安装在电子转向控制单元内部,而维修资料介绍新帕萨特的G85位置集成于方向机总成内部,这说明了这个匹配参数有问题,需要重新对助力
转向系统的G85转向角传感器进行设置:44-12-0,如图5所示。
通过对助力
转向系统的G85转向角传感器进行重新设置和保存后,匹配成功。重新关闭点火开关,再打开,
ABS防滑故障灯熄灭了,这时只有方向盘故障灯在闪烁。进入系统检查,G85转向角传感器的故障变成偶发,可以正常删除,恢复正常。但是,图3d)的故障依然存在,反映50R线对地短路或断路。根据故障现象,对电子转向控制单元的线路进行检查,如图6所示,50号线为起动信号反馈线。当点火开关处于起动挡位置时应该有12V的电压,当点火开关处于ON挡时,电压为0V,在检测时50号线所反馈的电压信号均正常。说明50线没有问题,那说明了一个 问题,当50号线反馈信息给 N360时,N360无法正常接收到信息。说明故障原因是由于N360内部故障引起方向盘故障灯闪烁。
故障解决:
ABS防滑故障灯点亮与当地维修站的误诊有关,经过对助力
转向系统重新设定,故障灯熄灭。方向盘故障灯闪烁,是由于N360无法接收到50号起动信息。更换N360电子转向助力控制单元 (ELV ),并用V.A.S 5051B进行在 线匹配ELV,匹配成功,故障排除。
