一辆行驶里程约6.7万km的2009年上海大众朗逸1. 6L轿车。用户反映:该车音响的音量会自动减小。
故障诊断:接车后,试车发现只要打开点火开关,收音机音量便会自动减小,但在点火开关关闭的情况下,收音机音量则调节正常,但是只要打开点火开关,音量就会自动向下调节直至最小,同时收音机的其他按键均无法操作,如选台、CD及静音等。

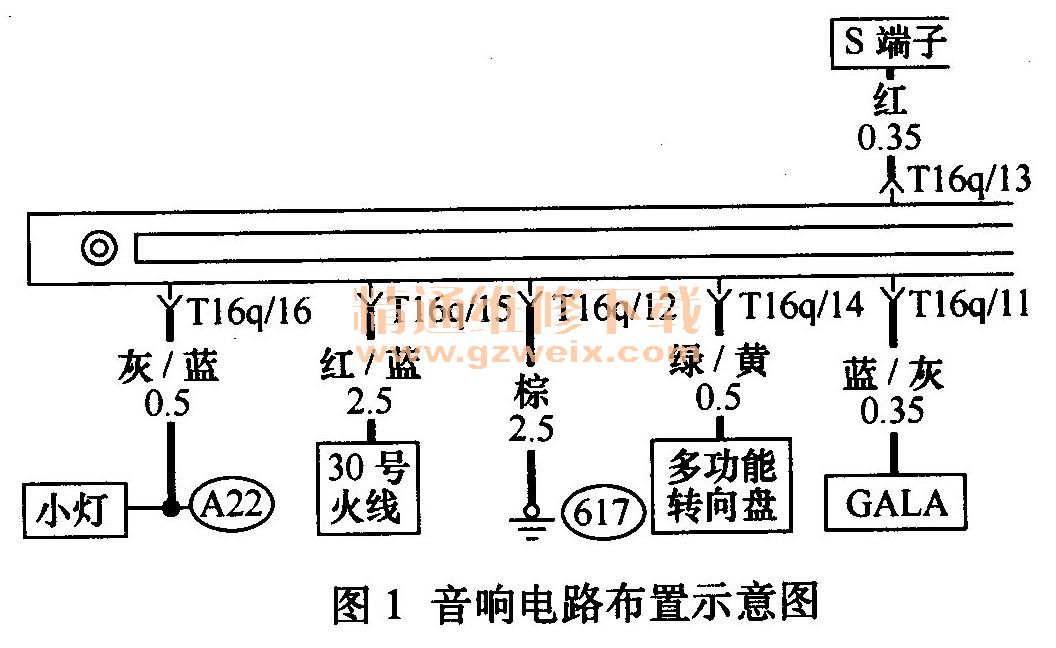

因朗逸轿车的收音机没有自诊断功能,所以不能利用故障诊断仪进行检测。决定按照电路图1所示,依次挑开收音机背后的电线,观察收音机的音量有何变化。
笔者首先断开通往组合仪表的GALA线,看是否因为车速信号问题造成收音机音量减小,结果断开后没有任何反应。接着断开通往多功能转向盘的LIN线,收音机音量马上恢复正常,看来问题就在于此,音响接到了多功能转向盘送来的音量减小的信号,从而执行了相应的操作。接下来需要确定是多功能按键E440还是多功能按键控制单元的问题。拆下转向盘后,断开E440的插头,插上收音机背后的LIN线,收音机音量依然正常,可见问题就出在E440上。

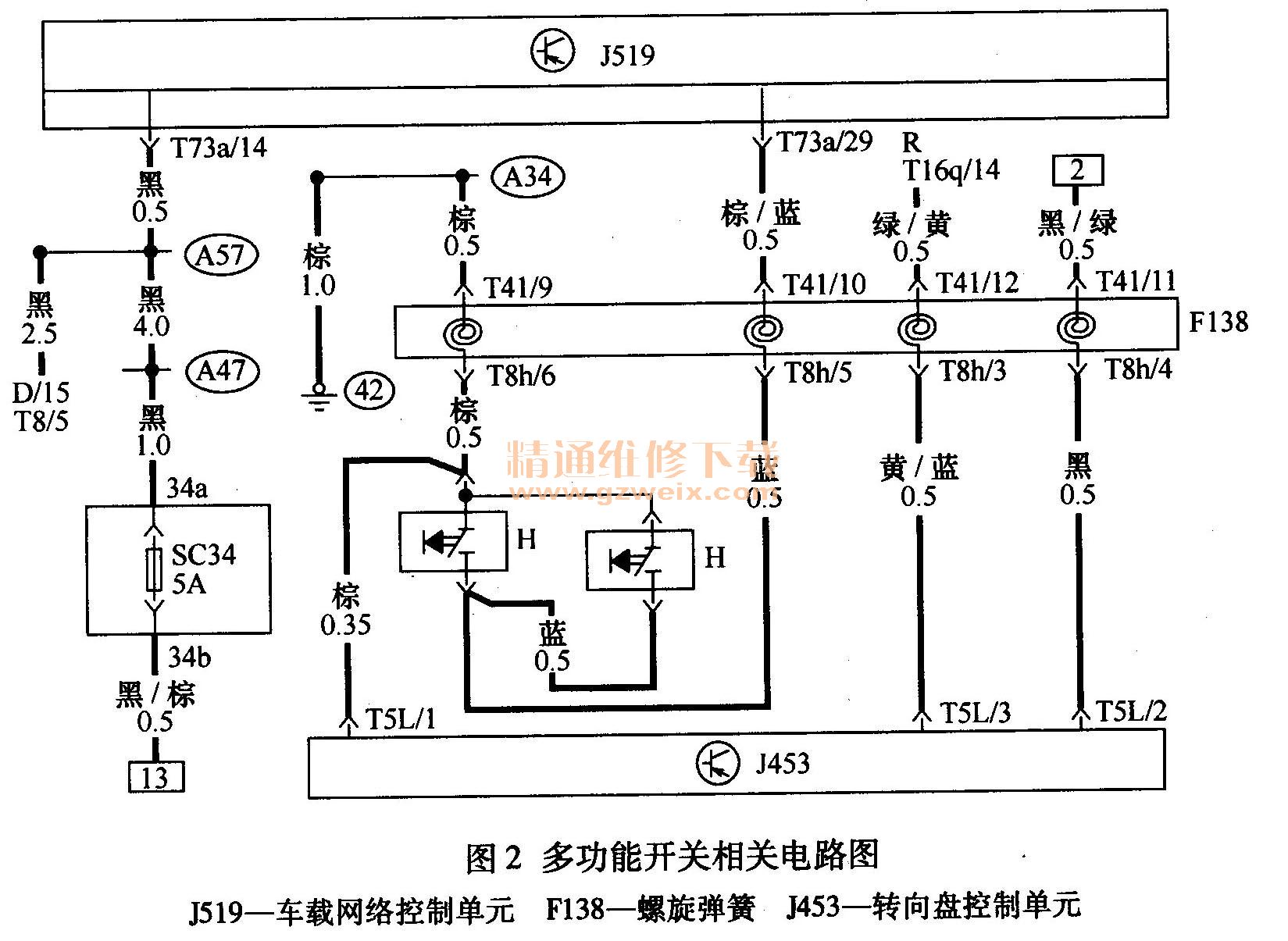

从理论上分析,收音机音量变小有如下几种原因:误调节了音量旋钮、车速GALA信号异常、误调节了多功能转向盘上的按键、个别扬声器短路、收音机进入保护模式。仔细分析这几种可能的原因,笔者发现,与点火开关有关的情况只有第二和第三两个原因。当断开多功能转向盘的LIN线后,收音机恢复正常是很重要的。如图2所示,因为此LIN线不经过车载网络控制单元J519,所以问题就出在转向盘控制单元J453或按键E440上。因为按键E440是控制单元的子系统,因此如果断开E440而故障依旧;那么故障就应该出在控制单元J453或电路上;反之,如果收音机恢复正常,那么就是E440本身损坏。
最后,在更换E440后,试车,故障排除。
